海洋工程装备资料海洋工程装备是指为开展海洋工程活动所需的各种设备和工具。
它们可以用于勘察与测量、施工与安装、运输与搬运以及维护与检修等环节，为海洋工程的进行提供了必要的支持和保障。
本文将介绍海洋工程装备的分类和常见的应用。
1.勘察和测量装备：包括测深仪、声纳、测量船、遥感器等。
通过测量海底地形、水文条件和海洋环境等，为海洋工程的规划和设计提供数据支持。
2.施工和安装装备：包括各类平台、施工船、起重设备、打桩机等。
用于各类海洋工程的施工与安装，例如海洋油气平台、风电场基础等。
3.运输和搬运装备：包括吊车、货船、拖船等。
用于将各类海洋工程设备和材料从陆地运输至海洋工程现场，以及在海洋中进行搬运作业。
4.维护和检修装备：包括潜水器材、遥控器、无人机等。
用于海洋工程设备的定期维护和检修工作，保障设备的正常运行。
在实际应用中，海洋工程装备具有广泛的应用领域和重要的地位。
以下是其中的一些常见应用：1.海洋油气开发：海洋工程装备在海洋石油和天然气的勘探、开发和生产过程中起着关键的作用。
它们可以用于海洋油气平台的建设、运输管道的铺设以及油气井的施工与维护等。
2.海洋风电场建设：海洋工程装备在海上风电场的建设中也起到了重要的作用。
它们可以用于风电设备的安装与调试、海底电缆的布设与连接以及风电设备的维护与检修等。
3.海洋交通建设：海洋工程装备可以用于海洋港口和码头的建设与维护。
例如，大型起重设备可以用于港口的装卸作业，潜水器材可以用于码头的维修与检修。
4.海底资源开发：海洋工程装备在海底资源的开发方面也有广泛的应用。
例如，潜水器材可以用于海底矿产的勘探与开采，声纳设备可以用于海洋生物资源的调查与评估。
综上所述，海洋工程装备在海洋工程活动中起着重要的作用。
它们能够提供必要的支持和保障，促进海洋工程的顺利进行。
随着科技的不断进步，海洋工程装备的功能和性能也将不断提升，为海洋工程的发展和利用海洋资源提供更好的条件。

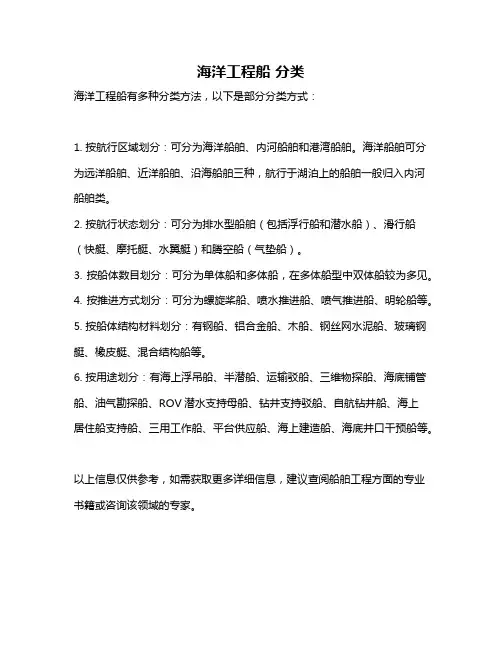

海洋工程船分类
海洋工程船有多种分类方法，以下是部分分类方式：
1. 按航行区域划分：可分为海洋船舶、内河船舶和港湾船舶。
海洋船舶可分为远洋船舶、近洋船舶、沿海船舶三种，航行于湖泊上的船舶一般归入内河船舶类。
2. 按航行状态划分：可分为排水型船舶（包括浮行船和潜水船）、滑行船（快艇、摩托艇、水翼艇）和腾空船（气垫船）。
3. 按船体数目划分：可分为单体船和多体船，在多体船型中双体船较为多见。
4. 按推进方式划分：可分为螺旋桨船、喷水推进船、喷气推进船、明轮船等。
5. 按船体结构材料划分：有钢船、铝合金船、木船、钢丝网水泥船、玻璃钢艇、橡皮艇、混合结构船等。
6. 按用途划分：有海上浮吊船、半潜船、运输驳船、三维物探船、海底铺管船、油气勘探船、ROV潜水支持母船、钻井支持驳船、自航钻井船、海上
居住船支持船、三用工作船、平台供应船、海上建造船、海底井口干预船等。
以上信息仅供参考，如需获取更多详细信息，建议查阅船舶工程方面的专业书籍或咨询该领域的专家。
海洋工程各种平台分类与介绍下面图文并茂简单介绍下海洋平台分类、钻井船、FPSO SEVAN平台，纯属胡扯，各位看官不要喷我，海洋平台简单可以分为以下2大类（1）固定式平台:导管架式平台重力式平台（2）移动式平台: 坐底式平台自升式平台半潜式平台张力腿式平台牵索塔式平台SPAR平台第一个导管架平台(Jacket)，适用于浅近海。
导管架平台可以看作最原始，最直接的将钻井设备与海底连接起来的措施。
钢桩穿过导管打入海底，并由若干根导管组合成导管架。
导管架先在陆地预制好后，拖运到海上安装就位，然后顺着导管打桩，桩是打一节接一节的，最后在桩与导管之间的环形空隙里灌入水泥浆，使桩与导管连成一体固定于海底。
重力式（混凝土）钻井平台: 混凝土重力式平台的底部通常是一个巨大的混凝土基础(沉箱)，用三个或四个空心的混凝土立柱支撑着甲板结构，在平台底部的巨大基础中被分隔为许多圆筒型的贮油舱和压载舱，这种平台的重量可达数十万吨，正是依靠自身的巨大重量，平台直接置于海底。
坐底式钻井平台是早期在浅水区域作业的一种移动式钻井平台。
平台分本体与下体（即浮箱），由若干立柱连接平台本体与下体，平台上设置钻井设备、工作场所、储藏与生活舱室等。
钻井前在下体中灌入压载水使之沉底，下体在坐底时支承平台的全部重量，而此时平台本体仍需高出水面，不受波浪冲击。
自升式钻井平台(Jack-up)又称甲板升降式或桩腿式平台。
这种石油钻井装置在浮在水面的平台上装载钻井机械、动力、器材、居住设备以及若干可升降的桩腿，钻井时桩腿着底，平台则沿桩腿升离海面一定高度；移位时平台降至水面，桩腿升起，平台就像驳船，可由拖轮把它拖移到新的井位。
半潜式平台(Semi)是大部分浮体沉没于水中的一种小水线面的移动式平台，它从坐底式平台演变而来，由平台本体、立柱和下体或浮箱组成。
此外，在下体与下体、立柱与立柱、立柱与平台本体之间还有一些支撑与斜撑连接，在下体问的连接支撑一般都设在下体的上方，这样，当平台移位时，可使它位于水线之上，以减小阻力；平台上设有钻井机械设备、器材和生活舱室等，供钻井工作用。
第四章海洋钻井设备概述陆上钻井时，钻机等设备都安装在地面上的底座上；在海上钻井时，不可能将钻井设备安放在海里，因此就需要一个安放钻井设备等的场所，这个场所就是海洋钻井平台。
§4-1海上钻井平台的类型与性能一、海上钻井平台的分类（一）按运移性可分为两类：1、固定式钻井平台2、移动式钻井平台（坐底式钻井平台、自升式钻井平台、半潜式钻井平台、浮式钻井船、步行式、气垫式）（二）按钻井方式分可分为：1、浮动式（浮式）钻井用的平台：半潜式、浮船、张力腿式2、稳定式（稳式）钻井用的平台：固定、自升、坐底二、海上钻井平台的结构及特点1、固定式钻井平台它是从海底架起的一个高出水面的构筑物，上面铺设平台，用以放置钻井机械设备，提供钻井作业场所及工作人员生活场所。
（1）结构组成：a、导管架这是整个平台的支撑部分，是用钢管焊接而成的一个空间钢架结构。
它的制造工艺复杂，就拿两管相交处的相贯线的加工来说，一般的切割工艺都不能满足要求，必须用数控切割机床进行加工，这就需要先求出相贯线方程，输入机床的控制台，方可进行切割。
再如管节点的焊接，必须采用手工电弧焊，多层多道焊接，焊完后需进行超声波无损探伤，如发现夹渣或焊不透，必须刨掉重焊，一次返工后仍不合格，则这个管节点就得报废。
也许有人认为这样的要求太苛刻了，但这并不过分。
因为导管架大部分浸于海水中，受到海洋环境载荷的作用，很容易产生腐蚀疲劳破坏，管节点是导管架的薄弱点，这个课题在世界范围内，已进行了多年研究。
86年国家经委组织了国内一些科研机构对这个问题进行了研究，我室也有幸参与了这一科研工作，做了大量的实验研究，到目前为止，这个问题还没彻底解决。
1）管节点导管架的薄弱环节是管节点，管节点的类型有许多种，如下图所示。
由两根正交的管子构成的管节点叫做T型管节点。
如撑杆与主管以锐角相交，该连接称为Y型节点。
如果两根撑杆都在弦管的一侧，即每根撑杆的中心线与弦管的轴线形成锐角，该连接称为K 型节点。
随着人类对油气资源开发利用的深化，油气勘探开发从陆地转入海洋。
因此，钻井工程作业也必须在浩瀚的海洋中进行。
在海上进行油气钻井施工时，几百吨重的钻机要有足够的支撑和放置的空间，同时还要有钻井人员生活居住的地方，海上石油钻井平台就担负起了这一重任。
由于海上气候的多变、海上风浪和海底暗流的破坏，海上钻井装置的稳定性和安全性更显重要。
目前的海上石油钻井平台可分为固定式和移动式两种。
固定式钻井平台大都建在浅水中，它是借助导管架固定在海底而高出海面不再移动的装置，平台上面铺设甲板用于放置钻井设备。
支撑固定平台的桩腿是直接打入海底的，所以，钻井平台的稳定性好，但因平台不能移动，故钻井的成本较高。
为解决平台的移动性和深海钻井问题，又出现了多种移动式钻井平台，主要包括：坐底式钻井平台、自升式钻井平台、钻井浮船和半潜式钻井平台。
坐底式钻井平台又称沉浮式或沉底式钻井平台，其上部和固定式钻井平台类似，其下部则是由若干个浮筒或浮箱组成的桁架结构，充水后，使钻井平台下沉坐于海底并处于工作状态，排水后，使钻井平台上浮可进行拖航和移位。
坐底式钻井平台多用于水浅、浪小、海底较平坦的海区。
自升式钻井平台是有多个（一般为3～4个）桩腿插入海底，并可自行升降的移动式钻井平台。
自升式钻井平台基本由两部分组成，一部分是可以安放钻井设备、器材和生活区的平台，另一部分是可升降并可插入海底的桩腿。
我国自行制造的自升式钻井平台“渤海一号”平台的四根桩腿是由圆形的钢管做成的，桩腿的高度有七十多米，升降装置是插销式液压控制机构。
该型钻井平台造价较低、运移性好、对海底地形的适应性强，因而，我国海上钻井多使用自升式钻井平台。
钻井平台桩腿的高度总是有限的，为解决在深海区的钻井问题，又出现了漂浮在海面上的钻井船。
钻井船的排水量从几千吨到几万吨不等，它既有普通船舶的船型和自航能力，又可漂浮在海面上进行石油钻井。
由于钻井船经常处于漂浮状态，当遇到海上的风、浪、潮时，必然会发生倾斜、摇摆、平移和升降现象，因此钻井船的稳定性是一个非常关键的问题。
《海岸工程学》课程结业论文——海洋平台结构型式发展过程及导管架平台设计需要计算的内容一、海洋平台结构的分类海洋平台是一种海洋工程结构物, 它为开发和利用海洋资源提供了海上作业与生活的场所。
随着海洋开发事业的迅速发展, 海洋平台得到了广泛的应用, 如海底石油和天然气的勘探与开发、海底管线铺设、海洋波浪能的利用、建造海上机场及海上工厂等。
目前应用海洋平台最为广泛的领域当属海上油气资源的勘探与开发。
用于海上油气资源勘探与开发的海洋平台按功能划分主要分为钻井平台和生产平台两大类, 在钻井平台上设有钻井设备, 在生产平台上则设有采油设备。
若按结构型式及其特点来划分, 海洋平台大致可分为三大类固定式平台、移动式平台和顺应式平台。
1．固定式平台固定式平台靠打桩或自身重量固定于海底, 目前用于海上石油生产阶段的大多数是固定式平台, 它又可分为桩式平台和重力式平台两个类别。
桩式平台通过打桩的方法固定于海底, 其中的钢质导管架平台是目前海上使用最广泛的一种平台；而重力式平台则是依靠自身重量直接置于海底, 这种平台的底部通常是一个巨大的混凝土基础沉箱, 由三个或四个空心的混凝土立柱支撑着甲板结构。
2．移动式平台移动式平台是一种装备有钻井设备, 并能从一个井位移到另一个井位的平台, 它可用于海上石油的钻探或生产。
移动式平台可分为坐底式平台、自升或平台、钻井船和半潜式平台四个类别。
坐底式平台一般用于水深较浅的海域, 工作水深通常在60米以内；自升式平台具有能垂直升降的桩腿, 钻井时桩腿着底, 平台则沿桩腿升离海面一定高度, 移位时平台降至水面, 桩腿升起, 平台就像驳船可由拖轮把它拖移到新的井位。
自升式平台的优点主要是所需钢材少, 造价低, 在各种情况下都能平稳地进行钻井作业, 缺点是桩腿长度有限, 使它的工作水深受到限制, 最大的工作水深约在120米左右；钻井船是在船中央设有井孔和井架, 它靠锚泊系统或动力定位装置定位于井位上。
海洋工程各种平台分类与介
绍
标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KII
海洋工程各种平台分类与介绍
下面图文并茂简单介绍下海洋平台分类、钻井船、FPSO SEVAN平台，纯属胡扯，各位看官不要喷我，海洋平台简单可以分为以下2大类
（1）固定式平台:导管架式平台重力式平台
（2）移动式平台: 坐底式平台自升式平台半潜式平台张力腿式平台牵索塔式平台 SPAR平台
第一个
导管架平台(Jacket)，适用于浅近海。
导管架平台可以看作最原始，最直接的将钻井设备与海底连接起来的措施。
钢桩穿过导管打入海底，并由若干根导管组合成导管架。
导管架先在陆地预制好后，拖运到海上安装就位，然后顺着导管打桩，桩是打一节接一节的，最后在桩与导管之间的环形空隙里灌入水泥浆，使桩与导管连成一体固定于海底。
重力式（混凝土）钻井平台: 混凝土重力式平台的底部通常是一个巨大的混凝土基础(沉箱)，用三个或四个空心的混凝土立柱支撑着甲板结构，在平台底部的巨大基础中被分隔为许多圆筒型的贮油舱和压载舱，这种平台的重量可达数十万吨，正是依靠自身的巨大重量，平台直接置于海底。
坐底式钻井平台是早期在浅水区域作业的一种移动式钻井平台。
平台分本体与下体（即浮箱），由若干立柱连接平台本体与下体，平台上设置钻井设备、工作场所、储藏与生活舱室等。
钻井前在下体中灌入压载水使之沉底，下体在坐底时支承平台的全部重量，而此时平台本体仍需高出水面，不受波浪冲击。
自升式钻井平台(Jack-up)又称甲板升降式或桩腿式平台。
这种石油钻井装置在浮在水面的平台上装载钻井机械、动力、器材、居住设备以及若干可升降的桩腿，钻井时桩腿着底，平台则沿桩腿升离海面一定高度；移位时平台降至水面，桩腿升起，平台就像驳船，可由拖轮把它拖移到新的井位。
半潜式平台(Semi)是大部分浮体沉没于水中的一种小水线面的移动式平台，它从坐底式平台演变而来，由平台本体、立柱和下体或浮箱组成。
此外，在下体与下体、立柱与立柱、立柱与平台本体之间还有一些支撑与斜撑连接，在下体问的连接支撑一般都设在下体的上方，这样，当平台移位时，可使它位于水线之上，以减小阻力；平台上设有钻井机械设备、器材和生活舱室等，供钻井工作用。
张力腿平台（TLP）了。
张力腿式平台利用绷紧状态下的锚索链产生的拉力与平台的剩余浮力相平衡。
张力腿式平台的重力小于浮力，所相差的力量可依靠锚索向下的拉力来补偿，而且此拉力应大于由波浪产生的力，使锚索上经常有向下的拉力，起着绷紧平台的作用。
张力腿平台则包括单柱式TLP、最小化TLP和延伸TLP，其中单柱式TLP 和最小化TLP又称为迷你式TLP。
牵索塔式钻井平台得名于它支撑平台的结构如一桁架式的塔，该塔用对称布置的缆索将塔保持正浮状态。
在平台上可进行通常的钻井与生产作业。
原油一般是通过管线运输，在深水中可用近海装油设施进行输送。
SPAR平台的理念源自于浮标，实际上它结构的大部分都是浮筒。
主体是单圆柱结构，垂直悬浮于水中，特别适宜于深水作业，在深水环境中运动稳定、安全性良好。
主体可分为几个部分，有的部分为全封闭式结构，有的部分为开放式结构，但各部分的横截面都具有相同的直径。
由于主体吃水很深，平台的垂荡和纵荡运动幅度很小，使得SPAR平台能够安装刚性的垂直立管系统，承担钻探、生产和油气输出工作。
