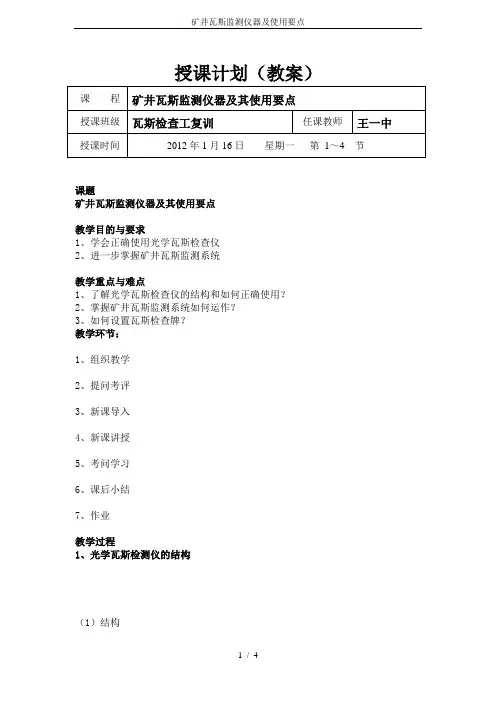

矿井瓦斯检测仪及其使用教案矿井瓦斯监测仪及其使用第一节光学瓦斯检测仪及其使用一、光学甲烷检测仪的特点及构造1、光学甲烷检测仪的功能和特点光学甲烷检测仪是用来测定甲烷浓度，也可测定其他气体浓度的一种仪器。
按其测量甲烷浓度的范围，分为0~10%（精度0.01%）和0~100%（精度0.1%）两种。
这种仪器的特点是携带方便，操作简单，安全可靠，但构造复杂，维修不便。
2、光学甲烷检测仪的构造光学甲烷检测仪有很多种类，我国生产的主要有AQG-1型和AWJ型，其外形和内部构造基本相同。
AQG-1型甲烷检测仪外形是个矩形盒子，由气路、光路和电路三大系统组成。
（1）、气路系统。
由吸气管、进气管、水分吸收管、二氧化碳吸收管、吸气橡皮球、气室和毛细管等组成。
（2）、光路系统。
由光源、聚光镜、平面镜、平行玻璃、气室、折光棱镜组、反射棱镜组、望远镜系统组成。
（3）、电路系统。
其功能和作用是为光路提供电源。
该系统由电池、灯泡、光源盖、光源电门和微读数电门等组成。
瓦斯鉴定器主要部件的名称、作用：照明装置组：是仪器产生干涉条纹的光源部分，灯泡的额定电压1.35V，0.3A带光屏的聚光镜组：汇集光源，使之增强亮度。
平面镜组：光线经过此镜分裂为两束光线，由于镜座的作用，该镜向后倾斜55度。
折光棱镜组：将平面镜射出的两列光束经两次90度反射后，折回平面镜上。
反射棱镜组：用于调节光谱的位置。
物镜组：调节镜座可使干涉条纹在分化版上成像清晰测微镜组：转动微动手轮时，因齿轮带动刻度盘和测微玻璃座，使其偏转，产生光线的偏折，使干涉条纹移动主要供测定1%以下的微数使用。
目镜组：起放大作用，便于观察。
通过旋转镜座调节视度，看清光谱。
在0~10%范围共2１道刻线吸收管组：内吸收管装有氯化钙或硅胶，用以吸收水分；外吸收管装纳石灰，用以吸收CO2。
矿井瓦斯检测仪及其使用教案矿井瓦斯监测仪及其使用第一节光学瓦斯检测仪及其使用一、光学甲烷检测仪的特点及构造1、光学甲烷检测仪的功能和特点光学甲烷检测仪是用来测定甲烷浓度，也可测定其他气体浓度的一种仪器。
按其测量甲烷浓度的范围，分为0~10%（精度0.01%）和0~100%（精度0.1%）两种。
这种仪器的特点是携带方便，操作简单，安全可靠，但构造复杂，维修不便。
2、光学甲烷检测仪的构造光学甲烷检测仪有很多种类，我国生产的主要有AQG-1型和AWJ型，其外形和内部构造基本相同。
AQG-1型甲烷检测仪外形是个矩形盒子，由气路、光路和电路三大系统组成。
（1）、气路系统。
由吸气管、进气管、水分吸收管、二氧化碳吸收管、吸气橡皮球、气室和毛细管等组成。
（2）、光路系统。
由光源、聚光镜、平面镜、平行玻璃、气室、折光棱镜组、反射棱镜组、望远镜系统组成。
（3）、电路系统。
其功能和作用是为光路提供电源。
该系统由电池、灯泡、光源盖、光源电门和微读数电门等组成。
瓦斯鉴定器主要部件的名称、作用：照明装置组：是仪器产生干涉条纹的光源部分，灯泡的额定电压1.35V，0.3A带光屏的聚光镜组：汇集光源，使之增强亮度。
平面镜组：光线经过此镜分裂为两束光线，由于镜座的作用，该镜向后倾斜55度。
折光棱镜组：将平面镜射出的两列光束经两次90度反射后，折回平面镜上。
反射棱镜组：用于调节光谱的位置。
物镜组：调节镜座可使干涉条纹在分化版上成像清晰测微镜组：转动微动手轮时，因齿轮带动刻度盘和测微玻璃座，使其偏转，产生光线的偏折，使干涉条纹移动主要供测定1%以下的微数使用。
目镜组：起放大作用，便于观察。
通过旋转镜座调节视度，看清光谱。
在0~10%范围共2１道刻线吸收管组：内吸收管装有氯化钙或硅胶，用以吸收水分；外吸收管装纳石灰，用以吸收CO2。
气室组：共分三格两侧为空气室，中间为瓦斯室为平衡气室内的大气压力，装有盘型管。
按钮组：分为上下两个按钮，分别用来控制测微和光源系统的照明电路。
光学瓦斯测仪课件 (一)
光学瓦斯测仪是矿井安全生产中不可或缺的重要仪器，是矿山井下安
全生产的重要监测手段。
本文将从光学瓦斯测仪的基本原理、核心部
件和使用方法等方面进行阐述。
一、基本原理
光学瓦斯测仪利用激光原理，在环境中喷射红外激光束，当遇到可燃
气体后，能够吸收一部分激光，从而使激光能量的传播路径发生变化。
测量仪通过检测激光发射前后的差异，来判断环境中的可燃气体浓度。
二、核心部件
光学瓦斯测仪主要由激光器、控制器、光路反射镜、接收器、显示器
等组成。
其中，激光器提供了红外激光束，光路反射镜用于控制激光
束的方向，接收器负责检测激光束的反射情况并返回控制器进行处理，显示器是显示气体浓度值。
三、使用方法
1.在使用光学瓦斯测仪测试气体浓度时，必须先保证环境干燥、无尘、无烟雾，避免对仪器的误差影响。
2.在使用前需要对仪器进行预热，通常预热10~15分钟左右即可进入
正常使用的状态。
3.为了保证测量的准确性，应该选择与环境相同的自然进风口对气体
进行采样检测。
4.在测量过程中，应随时观察仪表的显示数值，及时发现气体泄漏、
积聚等异常情况。
5.测量结束后，应及时清理仪器，注意及时更换电池，以保证下次的
正常使用。
总之，光学瓦斯测仪是一种重要的矿井安全监测仪器，在矿山生产中
的功能非常重要。
通过本文的介绍，我们对光学瓦斯测仪的基础原理、核心部件以及使用方法有了更清晰的认识，相信这对于广大矿工和安
全监控人员来说是非常有益的。
矿井瓦斯防治实验室仪器设备操作规程1、瓦斯放散初速度指标（△P）测定操作规程1）、将待检煤样在常温下自然晾干，去掉煤的外在水份；2）、用标准分样筛筛分出0.2—0.25mm粒度的煤样若干克备用。
3）、检查仪器的气密性；4）、取筛分好的试样3.5g两份，用漏斗分别装入测定仪的2个试样瓶中；5）、启动真空泵对试样脱气1.5h后关闭真空泵，将脱气后的试样充入0.1Mpa甲烷，使煤样吸附甲烷1.5h；6）、关闭试样瓶和甲烷瓶阀门，开动真空泵对仪器管道死空间进行脱气，使U型管真空计两端汞面相平；7）、关闭仪器死空间通往真空泵的阀门，打开试样瓶的阀门，使试样瓶与仪器死空间相连并同时启动秒表计时，10s钟时关闭试样阀门，读出汞柱计两端汞柱差P1（mm汞柱），45s 钟时再次打开试样瓶阀门，60s时关闭阀门，再一次读出汞柱计两端汞柱差P2（mm汞柱）。
8）、瓦斯放散初速度指标按下式计算：△P= P2 －P19）、同一煤样的两个平行样所测△P值之差不应大于1，否则需要重新进行测定。
10）、实验结束检查，实验结束后关闭仪器，将仪器清理干净，检查仪器状况，将仪器归位摆放整齐，关闭总电源。
2、WFC-2瓦斯放散初速度自动测定仪操作规程1）、仪器在搬运或使用中，严禁猛烈振动和撞击；2）、测试前，应检查各气路的密封性能，以免漏气，影响测量结果的真实性；3）、仪器独立电源供电，运行时，不得按下复位键或用手触摸器件插脚；4）、测量结束后，将活塞“Ⅱ”旋至通大气的位置，并及时关断仪器电源；5）、连接真空泵时，先要确认真空泵旋转方向正确后，方能连接，避免真空泵反转将真空泵油打入测量气路内；6）、活塞和样杯为偶配件，不能互换；7）、真空活塞经常保持润滑，定期进行清洗和涂抹真空脂，以免造成活塞卡死而损坏；8）、出厂时，仪器已调校好，禁止随意旋动电路板上的电位器；9）、保持电路板上干燥，经常清除电路板上的灰尘，以免灰尘过多，损坏器件或影响仪器的正常运行；10）、仪器如长期停用，应存放在干燥、通风良好、无腐独性气体的库房内。
矿井瓦斯的检测仪器引言矿井瓦斯是地下煤矿和煤矿开采过程中不可避免的产物。
瓦斯的积聚和爆炸性质对矿工的生命安全和矿山的生产安全构成了巨大威胁。
为了及时发现和监测矿井瓦斯的变化，保障矿工的生命安全，矿井瓦斯的检测仪器应运而生。
矿井瓦斯检测仪器的分类根据检测瓦斯的原理和方法，矿井瓦斯检测仪器可以分为两大类：传统型瓦斯检测仪器和现代型瓦斯检测仪器。
传统型瓦斯检测仪器传统型瓦斯检测仪器主要包括集中监测装置和个人式检测仪器。
1.集中监测装置集中监测装置适用于较大规模的矿井，通过布置在矿井关键位置的传感器进行瓦斯浓度的实时监测。
常见的集中监测装置有：–复合型液晶显示器：通过传感器读取瓦斯浓度数据，并在液晶显示屏上显示实时数据。
可以方便地监测整个矿井的瓦斯浓度情况。
–声光报警装置：通过传感器感知瓦斯浓度超过安全阈值时，触发声音和灯光报警，提醒矿工采取相应的安全措施。
–数据采集系统：将传感器采集到的数据通过线路传输到计算机软件中，可以对数据进行存储和分析，为矿山管理提供有力的支持。
2.个人式检测仪器个人式检测仪器适用于矿工携带，在工作过程中对瓦斯浓度进行检测。
常见的个人式检测仪器有：–瓦斯抽气仪：通过抽取矿井气体样本，并测定气体中的瓦斯含量来进行瓦斯浓度的检测。
–气体泵吸式检测仪：通过吸入矿井气体，经过内部传感器检测气体浓度，并通过显示屏显示测量结果。
–持续式瓦斯浓度报警器：通过感测矿井气体，当瓦斯浓度超过设定阈值时，发出声音和光信号警示。
现代型瓦斯检测仪器现代型瓦斯检测仪器采用了更先进的技术和方法，提高了检测的准确性和使用便捷性。
1.红外线吸收式瓦斯检测仪器红外线吸收式瓦斯检测仪器利用红外线的特性来检测瓦斯浓度。
它能够检测多种瓦斯，如甲烷、乙烷、丙烷等。
检测原理是瓦斯分子在特定波长的红外线照射下吸收红外辐射的能量，通过测量红外线的减弱程度来确定瓦斯浓度。
2.电化学式瓦斯传感器电化学式瓦斯传感器是一种以电化学反应原理来检测瓦斯浓度的传感器。
瓦斯检测仪的使用方法瓦斯检测仪是一种用于检测空气中有毒、有害气体浓度的仪器。
它广泛应用于煤矿、石油化工、建筑工地等高危环境下，可以帮助工作人员及时发现并处理潜在的瓦斯泄漏等安全隐患。
以下是瓦斯检测仪的使用方法：1. 使用前的准备：在使用瓦斯检测仪之前，必须确保其处于正常状态。
首先，检查仪器的外观是否完好无损，有无明显的划痕或损坏。
同时，确保仪器电池电量充足，也要检查传感器是否干净，没有尘土和污物。
2. 开机操作：按下仪器上的开机按钮，待仪器显示屏亮起后，进行一段时间的预热。
预热时间根据具体仪器而定，一般在几秒到几分钟之间。
在预热期间，不要将仪器靠近可能存在有毒气体的区域。
3. 校准仪器：校准仪器是确保检测结果准确的重要步骤。
校准分为零点校准和量程校准两种方式。
零点校准是将仪器暴露在纯净空气中，使仪器读数为零。
量程校准是将仪器暴露在已知浓度的标定气体中，使仪器读数与标定气体浓度相对应。
4. 进行检测：将瓦斯检测仪靠近需要检测的区域。
如果需要检测大面积范围，可以使用长质量长管进行延伸。
等待一段时间，让仪器可以检测到空气中的瓦斯浓度。
在检测过程中，注意不要遮挡传感器，以免影响准确读数。
5. 读取结果：待检测结果稳定后，可以通过仪器上的显示屏来读取检测结果。
一般来说，检测结果会以数字或者颜色的形式显示。
根据不同的仪器，可能还会显示气体名称和浓度单位。
6. 处理异常：如果仪器显示异常或者超出了设定的报警阈值，需要及时处理。
首先，要确保自己的安全，尽量避免过度接触可能有危险的区域。
其次，根据仪器的使用说明书，进行相应的处置措施。
有些检测仪装备有报警装置，当检测到有毒气体超过预设值时会发出声光报警，及时提醒周围人员撤离。
7. 仪器维护：使用完瓦斯检测仪后，要及时将其保存在干燥、通风的地方。
定期清洁仪器外观，避免进尘和水。
定期检验仪器的传感器和电池，确保其正常运行。
有需要的话可以进行定期的仪器校准，以保持仪器的准确性。
