初三物理电学试题答案及解析1. 将电灯L 1和L 2并联在电路中，已知R 1∶R 2=2∶1，则通过两盏电灯的电流强度之比是________，两端电压之比________在相同的时间内电流做功之比是________。

【答案】1∶2 1∶1 1∶2【解析】在并联电路中，电压相同的情况一下，所以电压之比等于1∶1，电流之比就等于电阻倒数之比，所以通过两盏电灯的电流强度之比是1∶2。

在相等的时间内电流做功之比W 1/ W 2 = R 2/ R 1=1∶22. 通电螺线管的磁感线方向如图所示，请在图中以涂黑的方式标出小磁针的N 极和电源的“+’’、“-”极。

【答案】【解析】在磁体外部，磁感线总是从磁体的N 极发出，最后回到S 极．所以螺线管的右端为N 极，左端为S 极．根据磁极间的相互作用可以判断出小磁针的左端为N 极，右端 为S 极．根据右手定则，伸出右手，使右手大拇指指示通电螺线管的N 极（右端），则四指弯曲所指的方向为电流的方向，即电流是从螺线管的右端流入的．所以电 源的右端为正极，左端为负极，如图。

【考点】磁感线及其特点 通电螺线管的极性和电流方向的判断（安培定则）3. 甲、乙两导体的电阻之比为3：1,若甲、乙导体串联在电路中，通过两导体的电流之比是_____ ,电流对其做功之比是_____,消耗的电功率之比是_____；若甲、乙两导体并联在电路中，消耗的电功率之比是_____,相同时间内产生的热量之比是_____. 【答案】1:1 3:1 3:1 1:3 1:3【解析】串联电路电流处处相等，因此甲、乙串联在电路中，电流之比为1:1；根据欧姆定律，电流相等时，电压与电阻成正比。

甲、乙两导体的电阻之比为3：1,甲乙导体的电压之比为3:1。

电流做功之比W 甲：W 乙=U 甲It ：U 乙It= 3:1； 消耗的功率P 甲：P 乙=U 甲I ：U 乙I=3:1；若甲、乙两导体并联在电路中，电压相同。

初三物理电学综合试题及答案一、填空题（每题2分，共32分）1.电流在某段电路上所做的功，等于这段电路跟路中的以及的乘积，写成公式就是。

2.一个电熨斗，标有“220V 300W”，它的物理意义是。

这个电熨斗正常工作4小时，消耗电能千瓦时，合焦耳。

3.照明电路的电压是伏特。

在照明电路里，某个电灯正常发光时，通过它的电流强度是0.22安培，此时，灯泡的电阻是欧姆。

4.一只标有“6V 3W”的小灯泡，接在4.5伏特的电源上，它的实际功率是瓦特。

5.滑动变阻器的原理，是靠改变电路中来改变，从而改变电路中的。

6.一个导体，电阻为20欧姆，接在某一电源上，通过的电量为18库仑，电流做功108焦耳。

这电源的电压是伏特，通过导体电流强度为安培，这导体消耗的电功率为瓦特。

7.一节干电池电压是伏特，一节蓄电池电压是伏特，照明电路电压是伏特，对人体安全的电压是。

8.磁场周围的磁感线都是从磁体的出来，回到磁体的。

9.在磁场中，小磁针北极所受磁场力的方向跟该点的磁场方向。

10.直线电流周围磁感线的方向跟方向有关，它们之间的关系可以用定则来判定。

11.电磁铁的优点是：它的有无可以由通断电流控制，它的可以由电流的强弱来控制，它的可以由变换电流方向来控制。

12.在丝绸和玻璃棒摩擦的过程中，有一部分从玻璃棒转移到丝绸上，摩擦起电的实质是。

摩擦起电并没有。

13.电阻是导体的性质，我们用跟的比值表示导体的电阻，写成公式就是。

14.闭合电路的一部分导体，在磁场里做切割磁感线运动时，导体中就会产生电流，这种现象叫做。

如果电路不闭合不会产生，只在导体两端产生。

15.家庭照明电路里的保险丝是由电阻率比较而熔点比较的铅锑合金做的。

选用保险丝时，应使它的额定电流或电路最大的正常工作电流。

16.如图4-2所示，电源电压不变，滑动变阻器的滑片p向a端滑动时，安培表的读数，伏特表的读数；当滑片p向b端滑动时，伏特表的示数，安培表的示数二、判断题，对的打“√”，不对的画“×”（每题2分，共6分）［］2.在连接电路的过程中，电键要断开［］3.伏特表的正、负接线柱不能直接跟电源的正、负极相连［］三、选择题：（每小题4个选项中至少有一个是正确的）（每题3分，共27分）1.两个电阻并联，其总电阻：［］A.等于两个电阻之和B.等于两个电阻的倒数之和C.比每个电阻都要小D.比每个电阻都要大电键K断开时，安培表的示数为0.6安培，若将电键K闭合，下列说法正确的是［］A.安培表的示数不变B.安培表的示数变为0.8安培C.总电阻变为40欧姆D.总电阻变为7.5欧姆K闭合时，下列说法正确的是［］A.安培表示数变大，伏特表示数变小B.安培表示数变大，伏特表示数不变压不变，各电路中电流强度最大的是［］6.标有“2400Ω40W”和“2400Ω20W”的两个定值电阻，串联起来接在220伏特的电路上，则它们在相同的时间内产生的热量之比为［］A.1∶2B.2∶1C.1∶1D.1∶47.一个定值电阻，接在电路中每分钟产生的热量为Q。

最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改电学部分习题汇总一．电流、电压、电阻一、选择题1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］A．大于3：1 B．等于3：1C．小于3：1 D．等于1：33．下列说法中正确的是［］A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线，若长度相同，则细的导线电阻大C．长度相同的两根导线，细的导线电阻一定大D．粗细相同的两根导线，长的导线电阻一定大4．有关导体电阻的说法，正确的是［］A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［］A．a和c B．b和c C．a和d D．b和d7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该：［］A．向左滑动B．向右滑动C．向左、向右均可以 D．无法实现9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［］A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］A．C和B B．A和CC．A和D D．B和D12．决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［］A．连入变阻器时，应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时，应先将电键打开D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端14．在图18所示的电路中，有可能造成电源和安培表都损坏的是［］15．如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］A．a、b、c都是安培表B．a、b、c都是伏特表D．b、c是安培表，而a是伏特表C．a、b是伏特表，而c是安培表16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］A．安培表已被烧坏，致使电路不通B．安培表完好，但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21，电键K合上，电灯L1、L2都不亮，伏特表示数为6伏特，出现此现象的原因是［］A．L1短路，L2断路B．L1断路，L2短路C．L1、L2都断路D．L1、L2都短路18．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是［］二、填空题20．如图23所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。

九年级物理电学试卷【含答案】专业课原理概述部分一、选择题（每题1分，共5分）1. 下列哪种现象属于电学范畴？A. 磁铁吸引铁钉B. 灯泡发光C. 水从高处流向低处D. 热水变冷2. 电阻的单位是什么？A. 安培B. 伏特C. 欧姆D. 瓦特3. 下列哪个元件在电路中起到控制电流的作用？A. 电灯泡B. 电阻C. 开关D. 电源4. 电流的方向是由哪个粒子决定的？A. 正电荷B. 负电荷C. 中性粒子D. 磁荷5. 下列哪种现象是由于电荷的定向移动形成的？A. 静电现象B. 磁感应C. 电流D. 热效应二、判断题（每题1分，共5分）1. 电流的方向是由正电荷向负电荷流动。

（）2. 电阻越大，通过电路的电流越小。

（）3. 串联电路中，各元件的电流相同。

（）4. 并联电路中，各元件的电压相同。

（）5. 电功率的单位是瓦特。

（）三、填空题（每题1分，共5分）1. 电流的基本单位是______。

2. 电压的基本单位是______。

3. 电阻的基本单位是______。

4. 电功率的基本单位是______。

5. 串联电路中，总电阻等于各分电阻的______。

四、简答题（每题2分，共10分）1. 简述欧姆定律的内容。

2. 什么是并联电路？3. 什么是电功率？4. 简述电流的热效应。

5. 什么是电阻？五、应用题（每题2分，共10分）1. 电路中有两个电阻R1=10Ω和R2=20Ω串联，电源电压为30V，求电路中的电流。

2. 电路中有两个电阻R1=5Ω和R2=10Ω并联，电源电压为10V，求通过R1的电流。

3. 一个电阻R=20Ω，通过它的电流为0.5A，求电阻两端的电压。

4. 一个电灯泡的功率为100W，接在220V的电源上，求通过电灯泡的电流。

5. 电路中有两个电阻R1=4Ω和R2=6Ω串联，电源电压为12V，求R1两端的电压。

六、分析题（每题5分，共10分）1. 分析并联电路中，各元件的电流和电压的关系。

2. 分析串联电路中，各元件的电流和电压的关系。

物理电学试题一、选择题1.下列物理量的单位不是“焦耳”的是( )A.热量B．功C．功率D．能量2.两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是（）A.不亮的灯泡灯丝断了或接触不良B. 两灯相比，不亮的灯泡其电阻太小C. 两灯相比，不亮的灯泡其电阻太大D. 两灯相比，通过不亮灯泡的电流较小3.甲、乙两电炉并联在同一电源上，各有开关控制，甲炉电阻是乙炉的4 倍，要两电炉产生同样多的热量则应：（）A.甲通电时间是乙的4 倍B. 乙通电时间是甲的4 倍C. 甲、乙通电时间一样长D. 不知道额定电压无法比较4.分别标有“6V，2W”和“12V，8W”的两个灯泡，串联后接在电路中，为使其中一个恰能正常发光，加在电路两端的电压应是（）A、6VB、12VC、18VD、24V5.有两个灯泡，L1标有“6V，3W”的字样，L2没有标记测得 L2电阻为6 ，的电功率分把它们串联在电路中，两灯均正常发光，那么该电路两端电压和 L2别是（）A. 12V，3WB. 12V，1.5WC. 9V，3WD. 9V，1.5W6.如图所示，置于通电螺线管内能自由转动的小磁针是静止的，则线圈两端的磁极和电源的正负极分别是 ( ) 。

A.线圈右端为N 极，电源右端为正极B.线圈右端为N 极，电源右端为负极C.线圈右端为S 极，电源右端为正极D.线圈右端为S 极，电源右端为负极7.有一个额定电压为 220 伏的电炉，想把它接在110 伏的电路上，而不改变电炉的功率，办法是（）A. 把电炉的电阻丝截去一半B. 把电炉的电阻丝截成相等的两段，再并联起来C. 用另一根和它相同的电阻丝串联D. 用另一根和它相同的电阻丝并联8.如图 3 所示的四个电路中，电压 U 都相等，并且电阻 R1大于R2，电流表示数最小的是9.如图5 所示的四个电路中，电源电压已知，电阻R 的阻值已知，根据电压表或电流表的示数，不能间接求出灯泡电功率的电路图是( )10.将标有“220V 200W”和“220V 40W”的两灯泡串联后，接入380 伏的电路中，将会烧坏的是( )A.“40W”的灯泡B.“200W”的灯泡C.“40W”和“200W”的灯泡D.无法确定二. 填空题：（总分 30 分，每空 1 分）11.家庭电路中电流过大的原因是或。

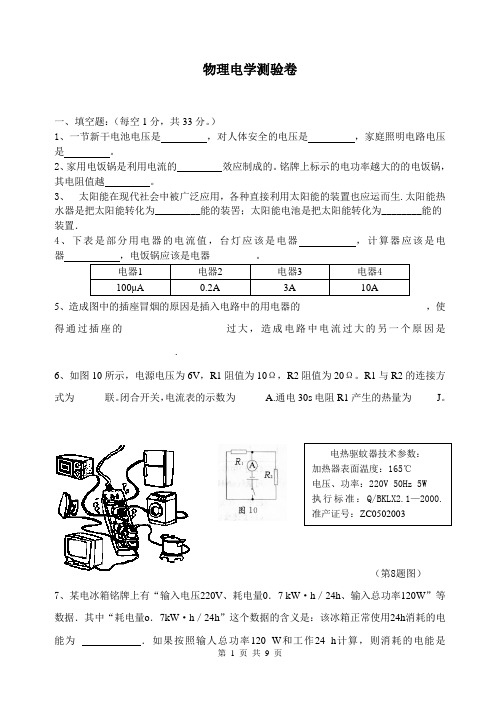

物理电学测验卷一、填空题：（每空1分，共33分。

）1、一节新干电池电压是，对人体安全的电压是，家庭照明电路电压是。

2、家用电饭锅是利用电流的效应制成的。

铭牌上标示的电功率越大的的电饭锅，其电阻值越。

3、太阳能在现代社会中被广泛应用，各种直接利用太阳能的装置也应运而生.太阳能热水器是把太阳能转化为_________能的装罟；太阳能电池是把太阳能转化为________能的装置．4、下表是部分用电器的电流值，台灯应该是电器，计算器应该是电器，电饭锅应该是电器_________。

电器1 电器2 电器3 电器4100μA0.2A 3A 10A5、造成图中的插座冒烟的原因是插入电路中的用电器的_________________________，使得通过插座的____________________过大，造成电路中电流过大的另一个原因是________________________.6、如图10所示，电源电压为6V，R1阻值为10Ω，R2阻值为20Ω。

R1与R2的连接方式为______联。

闭合开关，电流表的示数为______A.通电30s电阻R1产生的热量为_____J。

电热驱蚊器技术参数：加热器表面温度：165℃电压、功率：220V 50Hz 5W执行标准：Q/BKLX2.1—2000.准产证号：ZC0502003（第8题图）7、某电冰箱铭牌上有“输入电压220V、耗电量0．7 kW·h／24h、输入总功率120W”等数据．其中“耗电量o．7kW·h／24h”这个数据的含义是：该冰箱正常使用24h消耗的电能为．如果按照输人总功率120 W和工作24 h计算，则消耗的电能是kW·h，这个计算结果与冰箱铭牌上提供的相关数据差异较大，这是由于冰箱具有工作的特点而造成的．8、如图所示，电源有两节新的干电池串联组成，电阻R=20Ω，灯L标有“6V 3.6W”字样，闭合开关S后，串联电路中的电流为A，R两端电压为V，灯L消耗的功率为W。

1、电路：把电源、用电器、开关、导线连接起来组成的电流的路径。

2、通路：处处接通的电路；开路：断开的电路；短路：将导线直接连接在用电器或电源两端的电路。

3、电流的形成:电荷的定向移动形成电流.(任何电荷的定向移动都会形成电流)4、电流的方向:从电源正极流向负极.5、电源:能提供持续电流(或电压)的装置.6、电源是把其他形式的能转化为电能.如干电池是把化学能转化为电能.发电机则由机械能转化为电能.7、在电源外部，电流的方向是从电源的正极流向负极。

8、有持续电流的条件:必须有电源和电路闭合.9、导体:容易导电的物体叫导体.如:金属,人体,大地,盐水溶液等.导体导电的原因：导体中有自由移动的电荷；10、绝缘体:不容易导电的物体叫绝缘体.如:玻璃,陶瓷,塑料,油,纯水等. 原因：缺少自由移动的电荷11、电流表的使用规则:①电流表要串联在电路中;②电流要从"+"接线柱流入,从"-"接线柱流出;③被测电流不要超过电流表的量程;④绝对不允许不经过用电器而把电流表连到电源的两极上.实验室中常用的电流表有两个量程:①0～0.6安,每小格表示的电流值是0.02安;②0～3安,每小格表示的电流值是0.1安.12、电压是使电路中形成电流的原因,国际单位:伏特(V);常用:千伏(KV),毫伏(mV). 1千伏=1000伏=1000000毫伏.13、电压表的使用规则:①电压表要并联在电路中;②电流要从"+"接线柱流入,从"-"接线柱流出;③被测电压不要超过电压表的量程;实验室常用电压表有两个量程:①0～3伏,每小格表示的电压值是0.1伏; ②0～15伏,每小格表示的电压值是0.5伏.14、熟记的电压值:①1节干电池的电压1.5伏;②1节铅蓄电池电压是2伏;③家庭照明电压为220伏;④安全电压是:不高于36伏;⑤工业电压380伏.15、电阻(R):表示导体对电流的阻碍作用.国际单位:欧姆(Ω);常用:兆欧(MΩ),千欧(KΩ);1兆欧=1000千欧; 1千欧=1000欧.16、决定电阻大小的因素:材料,长度,横截面积和温度17、滑动变阻器:A. 原理:改变电阻线在电路中的长度来改变电阻的.B. 作用:通过改变接入电路中的电阻来改变电路中的电流和电压.C. 正确使用:a,应串联在电路中使用;b,接线要"一上一下";c,闭合开关前应把阻值调至最大的地方.18、欧姆定律:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比.公式:I=U/R. 公式中单位:I→安(A);U→伏(V);R→欧(Ω).19、电功的单位：焦耳，简称焦，符号J；日常生活中常用千瓦时为电功的单位，俗称“度”符号kw.h1度=1kw.h=1000w×3600s=3.6×106J20．电能表是测量一段时间内消耗的电能多少的仪器。

1、在学习欧姆定律此后，老师请同学们设计一个测未知电阻R x的电路，其中小明同学设计的电路如图 1 所示． R 为已知阻值的电阻，当 s 闭合 s 断开时，电流表读数为I ；当 s 、 s0 1 2 12都闭合时，电流表读数为I 1．（1）请你写出小明同学测R x的表达式． R x=（2）小红设计了一种不同样于小明同学设计的测量电路，如图 2 所示．请你将图 3 中的器材按图 2 电路连接起来（用笔连线表示导线），要求滑动变阻器的滑片P 处于最右端时，连入电路的阻值最大．（3）比较两个电路图，请你说一说小红设计的电路的优点．2 、（ 1）在考据欧姆定律实验中，所连接的电路如甲图所示，当E、 F 间接入的电阻 R 保持不变时，搬动滑动变阻器R 的滑片 P，读出三组不同样电压下的电流值，可研究出：当电阻一定是，电流与电压成比．调治变阻器的滑片P，使电压表的示数为 U，再依次将 E、 F 间的电阻 R0换成定值电阻R1、 R2，且 R2＞ R1＞ R0，要使 E、 F 间的电压表示数保持U 不变，应将滑动变阻器的滑片P逐渐向（选填“ A”、“ B”）端搬动，可研究电流与电阻的关系．（2）在测小灯泡的电功率时，将E、F 间的电阻换成一只额定电压是“ 3.8V ”的小灯泡．在乙图电路中，当滑动变阻器的滑片P 向（选填“ A”、“ B”）端搬动，灯泡L 逐渐变亮，电压表的示数逐渐变大，电流表的示数逐渐（选填“变大”、“变小”），经过比较还发现，在灯泡逐渐变亮的过程中，电压表示数与电流表示数的比值在增大，造成这一比值增大的原因是．当小灯泡两端电压表的示数为 3.8V 时，电流表示数如图丙所示，则电流表的示数为A，小灯泡的电功率为W．最后归纳时，老师告诉同学们，电压表的内阻很大，它并联在电路中时，只有极小的电流经过电压表，能够忽略不计，我们就是用上述方法测量小灯泡电功率的，假如考虑了电流经过电压表的影响，你们测量的小灯泡额定功率比小灯泡真实的额定功率（选填“偏大”、3 、某同学想研究经过铅笔芯的电流与其两端电压的关系，设计了以下列图的电路．采纳的器材有：阻值约为4Ω的 2B 铅笔芯一根，两节干电池组成的电池组，0﹣ 0.6A 的电表， 0 一3V 的电压表，滑动变阻器（10Ω 2A ），开关，导线等．（1）该同学依照电路图连接电路，在闭合开关前应将滑动变阻器的滑片P 移到端（选填“ a”或“ b“）．（2）闭合开关后，两电表的指针都发生了偏转，但无论怎样搬动滑片，两电表的示数均保持不变且都在量程范围内，则产生故障的原因是（3）消除故障后，该同学搬动滑动变阻器的滑片，将获得的几组数据记录在下表中．当采集第三组数据时，电流表指针的偏转情况以下列图，此时电流表的示数为A．实验序号①②③④⑤U/VI/A ▲（4）该同学采集多组实验数据的目的是（5）请依照表格中的五组数据在给定的坐标纸上画出铅笔芯的I ﹣U 图线．（6）由画出的图线可知，经过铅笔芯的电流与其两端电压的关系为：．4 、在研究电流与电阻关系的实验中，电源电压为15V 且保持不变，滑动变阻器上标有“20 Ω 3A ”字样，实验中所用的四个定值电阻的阻值分别为5Ω、 10Ω、 15Ω、 20Ω．（1）用笔画线代替导线将电路连接完满（如图）（2）小明在 a、b 间接入 5Ω的电阻时，调治滑动变阻器的滑片，读出电流表的示数为 1.0A ．断开开关，保持滑片的地址不变，用 10Ω的电阻代替5Ω的电阻，闭合开关，要获得正确的实验结论，应将滑片向端搬动，读数时电流表示数为A．（3）断开开关，再用 15Ω的电阻代替 10Ω的电阻连续实验时，无论怎样搬动滑动变阻器的滑片都不能够完成实验，为了使这四个电阻都能为实验所用，应控制a、 b 间电压不低于V．5 、某实验小组做“测定一组电阻 R1、 R2、R3的阻值”的实验，电路图如图甲所示．已知电阻R1约为 2 欧，电阻 R2约为 5 欧，电阻 R3约为 20 欧．该实验供采纳的器材有：A、电源（电压恒定9 伏） B 、电流表（量程 0～安）C、电压表（量程0～ 3 伏） D 、开关、导线若干E、滑动变阻器（最大电阻10 欧，额定电流安） F 、滑动变阻器（最大电阻20 欧，额定电流 1.5 安）G、滑动变阻器（最大电阻60 欧，额定电流安）H 、滑动变阻器（最大电阻70 欧，额定电流 0.1 安）（1）为了测定R1、 R2、 R3的阻值，实验中应采纳的滑动变阻器是（填字母编号）．（2）依照实验电路图，请在答题纸上用划线当导线完成实物图乙的连接．（3）某次实验中，实验操作正确，电流表的示数和电压表的示数如图丙所示，则电阻两端的电压为伏，电阻的阻值为欧．6 、小娟利用图 1 所示的器材测量小灯泡的电阻，已知小灯泡的额定电压为 2.5V ．（1）请用笔画线代替导线将电压表正确接入电路．（2）闭合开关前，滑动变阻器的滑片应调到（选填“左”或“右” ）端，电路连接正确后闭合开关，小娟发现小灯泡不亮、电压表无示数、电流表有示数，搬动变阻器的滑片晌，电流表的示数会变化，则故障原因可能是小灯泡（选填“断路” 或“短路”）．（3）故障消除后，小娟依照测得的数据绘制了小灯泡的电流随电压变化的图象（如图所示）．由图象（图2）可知，小灯泡正常工作时的电阻是Ω，当小灯泡两端的电压为 1V 时，小灯泡的电阻是Ω，进一步解析图象能够发现小灯泡的电阻不断变化，这是由于灯丝的电阻随温度的高升而（选填“增大”或“减小”）．7、在测量定值电阻阻值的实验中．（1）请你用笔画线代替导线，将图甲中的实物电路连接完满．（2）闭合开关前，滑动变阻器的滑片P 应移至（选填“ A”或“ B”）端．小明闭合开关后，搬动滑片P 到某一点时，读出电压表示数为1V，电流表示数如图乙所示，计算出定值电阻的阻值为Ω．（3）小明仅把这一次实验测量所得的阻值作为最后的结果，你认为合适吗？，原因是．（4）如图丙所示是其他两组同学依照测得数据作出的I ﹣U 图象，解析图象可知：RaRb．（5）另一组的小红同学在连线时，不小心将线接错了，闭合开关后，发现无论怎样搬动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是．（写出一种即可）（6）还有一组的小亮同学在连线时，不小心将线接错了，闭合开关后，发现无论怎样搬动变阻器的滑片 P，电流表无示数，电压表有示数，几乎等于电源电压．出现故障的原因是．8 、小刚同学想用以下列图器材来测量定值电阻R 的阻值，他已连接了部分电路，请你接着完成以下步骤：（电源电压为6V）（1）用笔画线代替导线，将电路补画完满．（2）开关闭合前，滑动变阻器的滑片应滑至使变阻器电阻（填“最大” 、“最小”或“中间” ）地址．（3）小刚经过调治来改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是．（4）在实验过程中，当电阻两端电压最大时，电流表示数如图乙所示，则此时定值电阻消耗的电功率为W．（5）不改变上面连好的电路，用它还可以够完成的实验是：A B；（6）若将上面实验中的定值电阻R 换成小灯泡，在多次测量灯泡电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将．9 、在测定“小灯泡的电阻”实验中，有以下器材：电压表、电流表、开关、电压为6V 的电源、“ 3.8V 1.5W ”的小灯泡、标有“20Ω 1.5A ”的滑动变阻器，导线若干．（1）请用笔画线代替导线，依照图甲所示的电路图，将图乙的实物电路连接完满．（要求连线不得交织，电流表的量程选纲要合适）（2）第一小组同学连接好最后一根导线，灯泡马上发出光明刺目的光并很快熄灭．检查后，发现连线正确，请你找出实验中的两个操作不当之处：①；②．（3）第二小组同学闭合开关后，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是．A．更换小灯泡；B．检查电路可否断路；C．搬动滑动变阻器的滑片，观察小灯泡可否发光．试验次数 1 2 3电压 U/V电流 I/A I 3电阻 R/ ΩR 3①第 3 次实验中电流表读数I 3如图丙所示，则I 3=A；计算得出R3=Ω．②从表受骗算出三次小灯泡的阻值不相等，其原因是．10 、小红用伏安法测额定电压为 2.5V 小灯泡正常发光时的电阻．（1）请你帮助她把图中的滑动变阻器连入电路，保证闭合开关时，变阻器接入电路的电阻最大．（2）正确连接好电路后，闭合开关，搬动滑动变阻器的滑片，当电压表的示数为 2.5V 时，小灯泡正常发光．此时电流表的示数以下列图，小灯泡正常发光时的电流为A，此时小灯泡的电阻为Ω（电阻值保留一位小数）．（3）滑动变阻器甲上标有“5Ω 2A ”，滑动变阻器乙上标有“20Ω 1A ”．若实验中电源输出电压为 6V 不变，则小红采纳的滑动变阻器是．（填“甲”或“乙” ）11 、小敏用以下列图的实物电路图，研究“经过导体的电流与导体电阻的关系”，电源电压恒为 3V，5 个定值电阻值分别为5Ω、 10Ω、 15Ω、 20Ω、 30Ω，滑动变阻器最大阻值为10 Ω．（1）请在甲图中将滑动变阻器正确连入电路（滑片向右移电流表示数变小）．（2）开关 S 闭合前，滑动变阻器的滑片应处在（填“左”或“右” ）端；实验过程中，搬动变阻器滑片晌，眼睛应主要凝望（选填“变阻器滑片” 、“电压表示数”或“电流表示数”）．（4）依照前 4 次实验所测的电流和电阻值，在乙图中描出了 4 个点，则阴影部分面积表示的物理量是，它的值为．（5）第 5 次实验中，将定值电阻由 20Ω换为 30Ω时，应将滑动变阻器的滑片向（选填“左”或“右” ）端搬动．（6）小敏发现无论怎样搬动滑动变阻器的滑片P，向来无法达到实验要求，此时小敏可采取的措施是（选填序号）．A、更换一块新的电压表B、增加一节干电池C、用最大阻值为20Ω的滑动变阻器代替原来的滑动变阻器．12 、小红小组要测定额定电压为的小灯泡的电阻．现有以下器材：电流表一只（量程0～ 0.6A 和 0～ 3A）；电压表一只（量程为0～ 3V 和 0～ 15V）；滑动变阻器两只（“ 5Ω 1A ”、“20Ω 2A ”）开关一个；干电池若干节；导线若干．（1）依照你的估计和实验经验，滑动变阻器应采纳只，实验更便于完成．（2）小红小组用 2 节干电池（已使用）正确连接电路后，无论怎样调治滑动变阻器，小灯泡两端的电压都达不到 2.5V ，她们应该．（3）小红小组实验记录和计算以下表：电压 U/V电流 I/A功率 P/W灯泡发光情况灯丝暗红稍微发光正常发光发光很亮①小灯泡的额定功率是W；②依照她们观察的现象和记录的实验数据，你能够得出的结论是（请说出两点）：，；③请在坐标图中画出小灯泡的电压和电流关系的图象；④在正常发光下，小灯泡的电阻是Ω；⑤依照画出的图象，你得出的结论是：．（4）当小红小组将小灯泡两端的电压调到3V 正在记录实验数据时，小灯泡突然熄灭，仔细观察小灯泡钨丝被烧断，这时她们进一步观察到的实验现象是：电流表的示数；电压表的示数．（5）小红小组在议论交流时，发现有的组的同学将电压表连接成以下列图电路，则这种连接测量出的电阻值比本质电阻值偏，其原因是．13 、要测量一只额定电压为 2.5V 小灯泡的电阻（电阻大体在6～10Ω之间），刘星同学连接了以下列图的电路．次数电压 U/V 电流灯泡亮度I/A1灯光稍微2较暗3正常发光4很亮（1）请用笔画线将图中的电路连接完满．（2）在连接电路时，开关应（选填“断开”或“闭合”），滑片应移到（选填“ A”或“ B”）处．（3）闭合开关后，刘星发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件圆满那么可能的原因是，为了能使小灯泡发光，下一步应进行的操作．（4）实验完成后，刘星将有关数据和现象填在表格里：由此可知，小灯泡在正常发光时的电阻是．（保留一位小数）从表中数据可知，灯丝的电阻随两端电压的增加而（选填“变大”或“变小”），电阻变化的本质是灯丝的电阻随而增大．（5）从表中数据可发现小灯泡的亮暗主要与有关．(完满版)初中物理电学实验题精选(含答案)参照答案1．2．正 BA 变大灯丝电阻随温度的高升而增大偏大3． b 错将滑动变阻器下方的两个接线柱接入电路；0.30 防备有时性，便于找出规律经过铅笔芯的电流与其两端的电压成正比4．右 0.57.5 5． G25 6．左短路8.35 增大7．B10 不合适一次测量拥有有时性，应多次测量求平均值可减小误差＜滑动变阻器同时接上面两个接线柱（或同时接下面两个接线柱）定值电阻断路8．最大滑动变阻器求平均值减小误差测量电阻R的电功率研究电流跟电压的关系（或用滑动变阻器改变电路中的电流实验）增大9．连接电路时没有断开开关系结电路时，滑动变阻器滑片没有置于最大阻值处灯丝电阻与温度有关10．乙11．右电压表示数保持电阻R 两端电压不变电压2V 右 B 12．“ 5Ω 1A ”换新电池0.8 灯泡电压增大，本质功率也在增大灯泡本质功率增大，灯泡亮度增加7.8 随电压和电流的增大，灯泡灯丝的电阻也在增大减小至零增大至等于电源电压大由于电流表的分压作用，使电压表测出的电压比灯泡两端的本质电压大，计算出的电阻也偏大 13．断开 B 电路电流太小搬动滑动变阻器滑片，减小滑动变阻器接入电路的阻值 8.3Ω变大温度高升灯泡的本质功率第11页（共 11页）。

电学综合测试卷一、选择题（共36分）1、当某导体两端的电压为3V时，通过导体的电流为0.3A，如果导体两端的压再增加6V,那么导体中的电流为（）A.0.6AB.0.3AC.0.9AD.0. 1A2、关于电流、电压和电阻的关系，下列说法中正确的是（）A.导体的电阻与电压成正比，与电流成反比B.导体的电阻越大，这段导体两端的电压就越高C.导体两端的电压越高，通过这段导体的电流就越大D.通过导体的电流越大这段导体的电阻就越小3、如图所示的电路，闭合开关，小灯泡正常发光。

若将小灯泡和电流表的位置互换，则闭合开关后的现象是( )A.小灯泡不发光，电压表没有示数B.小灯泡不发光，电流表没有示数C.小灯泡正常发光．电压表没有示数D.小灯泡正常发光，电流表没有示数4、如图所示,电源电压不变,小灯泡标有“6V3W”的字样,滑动变阻器的滑片在中点时,灯正常发光.当滑片向b端移动时,下列说法正确的是( )A. 电流表的示数变大B. 电压表的示数变小C. 灯的实际功率大于3WD. 电路中的总功率变小5、在下图所示的电路中，当开关闭合后，滑动变阻器滑片P向左移动时，对电表读数的变化，分析正确的是（）A. 电流表A的示数变小,两电压表示数不变B. 电流表A、电压表V1示数都变大,电压表V2示数变小C. 电流表A、电压表V1示数都减小,电压表V2示数增大的示数和电流表A的示数的比值不变D. 电压表V26、如图所示，电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是（）A.A1表读数不变、A2表读数变小、V表读数变小B. A1表读数变大、A2表读数变大、V表读数不变C. A1表读数变小、A2表读数变大、V表读数变大D. A1表读数不变、A2表读数变大、V表读数不变7、如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A。

下列说法正确的是( )A．电源电压为6 VB．R2的阻值为1 ΩC．S1和S2都闭合时，R2消耗的功率为18 WD．只闭合S2时，电路消耗的总功率为24 W8、如图所示是检测酒精浓度的测试仪原理图,图中电源电压恒定为8V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小.当酒精浓度为0时,R2=60,此时电压表示数为2V.以下说法错误的是（）A.若酒精气体浓度越大,电压表和电流表示数都越大B.定值电阻R1的阻值为20ΩC.酒精浓度为0时,电路消耗的总功率为0.6WD.若电流表示数达到0.2A时,表示酒驾,此时R2消耗的电功率为0.8W9、某型号电饭锅具有保温与加热两种功能,其简化电路如图所示,R1、R2均为电热丝,下列说法正确的是（）A.S、S2闭合时,电饭锅处于加热状态B.S1、S2闭合时,电饭锅处于保温状态C.S闭合、S2断开时,电饭锅处于加热状态D.S1断开、S2闭合时,电饭锅处于保温状态10、汽车转向灯电路要求：左转弯时左前左后转向灯同时亮，右转弯时右前右后转向灯同时亮，不能出现操作转向开关时左、右转向灯同时亮的情况，且其中一盏灯损坏了不影响其它转向灯的工作。

中考物理 精选真题试卷 电学综合 专题练习及答案解析一、电磁学综合题1．32W W =441.510m 210F F m⨯⨯⨯⨯＝34。

（2019·海南中考模拟）如图是某型号电热水器的电路原理图。

R 1、R 2为电热丝，电热水器共有断电、保温加热三种状态，如图所示为断电状态。

已知该电热水器的保温功率为1.1kW ，R 2＝8.8Ω．各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如表：求：（1）电热水器处于加热状态时，应将开关S 置于什么位置？ （2）求电热丝R 1的阻值；（3）从用电安全角度考虑，安装该电热水器时，至少应选择表中横截面积为多大的铜芯导线，请通过计算说明；（4）在加热状态下，电热水器正常工作10min 所产生的热量。

【答案】（1）c 、d 位置；（2）44Ω；（3）4mm 2；（4）3.96×106J 。

【解析】 【详解】（1）如图所示为断电状态；当开关与c 接触时，为R 1的简单电路；当开关与c 、d 接触时，两电阻并联，根据并联电阻小于其中任一电阻，由2U P R= 可知，总功率最大，故当开关与c 、d 接触时，电热水器处于加热状态； （2）由前面分析可知，当开关与c 接触时，只有R 1工作，此时处于保温状态，该电热水器的保温功率为1.1kW ，根据21=U P R 保可得R 1的阻值：21V =441100WU R P ==Ω2保（220） ；（3）电热水器加热时，R 1与R 2并联，因并联电路中各支路两端的电压相等，所以，通过两电热丝的电流分别为：11220V 5A 44U I R ===Ω， 22220V 25A 8.8U I R ===Ω， 因并联电路中干路电流等于各支路电流之和，所以，干路中的电流： I ＝I 1+I 2＝5A+25A ＝30A ＜37A ，所以应选择表中横截面积为4mm 2的铜芯导线；（4）在加热状态下，电热水器正常工作10min 所产生的热量：2．(3)加热水箱中水的质量m V ρ==1.0×103kg/m 3×1.1×10−3m 3=1.1kg ，水吸收的热量：()0Q cm t t =-吸 =4.2×103J/(kg ⋅℃)×1.1kg×(92℃−20℃)=3.3264×105J ，加热管的热效率为90%，根据100%吸管Q Q η=⨯ ，则电热管需要放出的热量是：553.326410J 3.69610J 90%吸管Q Q η⨯=⨯==，饮水机加热时加热管的功率为880W ，则加热的是时间为：51 3.69610J420s 880W管Q t P ⨯===.（2019·扬州市竹西中学中考模拟）动车快速、安全、舒适，广受出行乘客的喜欢，动车采用多种新材料、新工艺。
