固定床生物反应器

固定床生物反应器的设计原理固定床生物反应器是一种广泛应用于处理废水、废气和固体废弃物的生物处理技术。

它利用生物菌群把有机化合物转化成较为稳定的无机化合物，从而达到减少环境污染和资源回收的目的。

在这种生物反应器中，底部覆盖着一层高孔隙率、低压降的固定床，生物菌群附着在固定床上进行处理。

设计固定床生物反应器需要考虑很多因素，包括床层材料、填料性质、进出口管道布局、氧气供应等等。

以下将详细讨论这些因素在设计过程中的重要性和影响。

床层材料固定床生物反应器的床层材料通常选择聚合物材料。

这种材料不仅具有良好的化学稳定性和机械强度，而且也能提供较大的表面积和孔隙率，方便生物菌群定居和生长。

此外，床层材料应该有一定的柔韧性，以便应对各种应变载荷。

填料性质填料是固定床生物反应器的关键组成部分，对于反应器的最终效果影响深远。

填料应当有较大的表面积和孔隙率，以便生物菌群能够更有效地站稳和生长。

同时，填料还应当有良好的物化性质，如疏水性或亲水性，以保证生物菌群能够充分接触有机废物并将其分解。

进出口管道布局进出口管道是固定床生物反应器中一个特别重要的设计要素，决定了反应器的进出料和废物排放。

在设计过程中，管道应当被布置在合适的位置，以保证应力分布均衡和温度控制合适。

管道的直径和交叉角度也应当尽可能设计得合适，以确保流体的均匀流动和混合。

氧气供应氧气供应是生物菌群进行分解反应的必要条件。

设计固定床生物反应器时，氧气的供应应当被特别考虑，以保证反应器内部的氧气浓度达到最佳的水平。

在供氧管道内，氧气的输送要均匀，并且应当具有一定的流速和压力。

总之，固定床生物反应器的设计需要考虑到众多因素，如床层材料、填料性质、进出口管道布局、氧气供应等等。

有效的设计能够提高其处理效率和稳定性，达到良好的环境保护和资源回收的目的。

固定床反应器工作原理
固定床反应器是一种常见的化学反应装置，其工作原理基于固定床的设计和反应物质在固定床中通过反应产生化学变化。

在固定床反应器中，反应物质流经固定在反应器内的催化剂床层。

催化剂床层通常是由均匀分散的催化剂颗粒组成。

当反应物质通过床层时，催化剂与反应物之间发生相互作用，触发化学反应。

固定床反应器的特点在于，反应物的流动与催化剂床层的固定形成了一个逐渐被消耗的反应物质流动带。

反应物质从反应器的进料口进入固定床，并流经床层中的催化剂，同时发生化学反应。

在流动过程中，反应物质的浓度逐渐降低，而生成物的浓度逐渐增加。

由于固定床反应器内的催化剂床层是固定的，反应物质通过床层时，催化剂的活性成分将不断参与化学反应，而不会被带走。

这种催化剂的固定状态在反应器运行期间始终保持稳定，并且能够持续地促进化学反应。

此外，固定床反应器还具备良好的热负荷分布和传热特性。

固定床内的催化剂床层由于较大的表面积，能够提供充足的接触面积来促进热的传导和传热。

这有助于保持反应器内的恒定温度，并提高化学反应的效率。

总的来说，固定床反应器通过将反应物质与催化剂在固定的床层中接触和反应，实现了连续、高效的化学反应过程。

这种反
应器在化工领域中广泛应用于各种反应，如催化裂化、加氢、氧化等，发挥着重要的作用。

反应器分类及特点在化工、生物和医药等领域，反应器是实现化学反应的重要设备之一。

根据不同的分类标准，反应器可以分为多种类型。

以下是几种常见的反应器及其特点：1.固定床反应器固定床反应器是一种常见的反应器类型，其特点是在反应器中装填一定量的固体催化剂或固定床催化剂，使反应在催化剂表面进行。

这种反应器的优点是操作简单、催化剂活性高、选择性好，适用于小规模、高附加值的化工生产。

但是，固定床反应器的缺点是催化剂使用寿命有限，需要定期更换或再生。

2.活动床反应器活动床反应器是一种动态反应器，其特点是催化剂在反应器内处于运动状态。

这种反应器的优点是可以根据需要随时更换催化剂，并且可以通过控制催化剂的移动速度来优化反应过程。

但是，活动床反应器的缺点是需要复杂的机械传动系统和密封装置，维护成本较高。

3.流化床反应器流化床反应器是一种高效、大规模的反应器类型，其特点是在反应器中装填一定量的固体颗粒，使反应在颗粒表面进行。

这种反应器的优点是可以实现连续操作、生产能力大、催化剂使用寿命长等。

但是，流化床反应器的缺点是对于某些反应过程控制难度较大，可能会存在局部过热或反应不均匀等问题。

4.膜反应器膜反应器是一种新型的反应器类型，其特点是在反应器中装填一定量的膜材料，使反应在膜表面进行。

这种反应器的优点是可以实现分离和反应两个过程的集成，具有高效、环保等优点。

但是，膜反应器的缺点是膜材料的选择和控制难度较大，需要解决膜堵塞和污染等问题。

5.光敏反应器光敏反应器是一种利用光能激发化学反应的反应器类型，其特点是在反应器中引入光源和光敏剂等元素，通过光能激发化学反应。

这种反应器的优点是可以实现选择性高、条件温和的反应过程。

但是，光敏反应器的缺点是需要精密的光学系统和控制系统，维护成本较高。

6.电化学反应器电化学反应器是一种利用电能实现化学反应的反应器类型，其特点是在反应器中引入电极和电解质等元素，通过电能激发化学反应。

这种反应器的优点是可以实现条件温和、环境友好的化学过程。

固定床反应器1. 定义固定床反应器是一种常见的化学反应器，用于进行气体相或液体相的催化反应。

它由一个固定的反应床和进料和出料设备组成。

在固定床反应器中，催化剂通常以颗粒或块状填充在反应床中，进料通过固定床内流动，与催化剂发生反应，并最终得到产品。

2. 结构固定床反应器通常由以下几个主要部分组成：•反应器壳体：通常由金属或合金制成，具有足够的强度和耐腐蚀性能，以承受高温高压下的工作条件。

•反应床：位于壳体内部，用于填充催化剂和提供充分的接触面积。

催化剂可以是颗粒状、块状或其他形式。

•进料装置：用于将原料引入反应床中。

通常包括进料管道、阀门和喷嘴等。

•出料装置：用于将产物从反应床中取出。

通常包括出料管道、阀门和收集装置等。

•加热或冷却装置：用于控制反应器的温度，以保持反应的适宜条件。

•压力控制装置：用于控制反应器内部的压力，以保证安全运行。

3. 工作原理固定床反应器的工作原理可以简单描述为以下几个步骤：1.进料：原料通过进料装置引入反应床中。

进料可以是气体相、液体相或两相混合物。

2.反应：进料与催化剂在反应床中接触，发生化学反应。

催化剂提供了活性位点，促进了反应的进行。

3.产物生成：经过一定时间的反应，原料转化为产物。

产物随着流体经过固定床而逐渐形成。

4.出料：产物通过出料装置从固定床中取出，并送入下游处理单元进行分离和纯化。

5.催化剂再生：在一些催化反应中，催化剂会逐渐失活。

此时需要对催化剂进行再生或更换。

4. 特点和优势固定床反应器具有以下特点和优势：•高效性：由于固定床中填充了催化剂，反应物与催化剂之间的接触面积大，反应效率高。

•稳定性：固定床反应器在运行过程中，催化剂相对稳定地停留在床层中，不易流失和损坏。

•可控性：通过控制进料速率、温度和压力等参数，可以实现对反应过程的精确控制。

•适用性广：固定床反应器适用于多种气相和液相反应，可用于生产各种化学品和燃料等。

5. 应用领域固定床反应器广泛应用于工业生产和实验室研究中。

固定床反应器的详细介绍又称填充床反应器，内部装填有固体催化剂或固体反应物，以实现多相反应。

固体物通常呈颗粒状，堆积成一定高度（或厚度）的床层，床层静止不动，流体通过床层进行反应。

固定床反应器主要用于实现气固相催化反应，如氨合成塔、二氧化硫接触氧化器、烃类蒸汽转化炉等。

用于气固相或液固相非催化反应时，床层则填装固体反应物。

涓流床反应器也可归属于固定床反应器，气、液相并流向下通过床层，呈气液固相接触。

优点：（1）催化剂机械磨损小。

（2）床层内流体的流动接近于平推流，与返混式的反应器相比，可用较少量的催化剂和较小的反应器容积来获得较大的生产能力。

（3）由于停留时间可以严格控制，温度分布可以适当调节，因此特别有利于达到高的选择性和转化率。

（4）可在高温高压下操作。

缺点：（1）固定床中的传热较差。

（2）催化剂的再生、更换均不方便，催化剂的更换必须停产进行。

（3）不能使用细粒催化剂，但固定床反应器中的催化剂不限于颗粒状，网状催化剂早已应用于工业上。

目前，蜂窝状、纤维状催化剂也已被广泛使用。

固定床反应器的分类（一）按传热方式分类1、绝热式反应器绝热式固定床催化反应器在反应过程中，床层不与外界进行热量交换。

其最外层为隔热材料层（耐火砖、矿渣棉、玻璃纤维等），常称作保温层，作用是防止热量的传出或传入，减少能量损失，维持一定的操作条件并起到安全防护的作用。

绝热式反应器可分为单段绝热式反应器和多段绝热式反应器。

（1）单段绝热式反应器一般为高径比不大的圆筒体，结构简单，生产能力大，但反应过程中温度变化较大。

适合的反应：①反应热效应较小的反应。

②温度对目的产物收率影响不大的反应。

③虽然反应热效应大，但单程转化率较低的反应或者有大量惰性物料存在，使反应过程中温升小的反应。

（2）多段绝热式反应器催化剂床层的温度波动较小，但结构比较复杂，催化剂装卸困难。

多段绝热反应器按段间换热方式的不同可分为三类：①间接换热式②原料气冷激式③非原料气冷激式2、换热式反应器当反应热效应较大时，为了维持适宜的温度条件，必须利用换热介质来移走或供给热量。

固定床反应器的结构固定床反应器是化学反应过程中一种常用的反应装置，通常用于催化反应或氧化反应。

与流动床反应器相比，固定床反应器具有操作简单、装置体积小、节能等诸多优点。

本文将从结构方面介绍固定床反应器的结构。

固定床反应器主要由反应器本体、进料系统、排放系统、催化剂填料层等四个部分组成。

其中，反应器本体是整个反应装置的核心部分，由反应器壳体、隔板、固定床支撑、固定床填料等组成。

进料系统则是将原料送入反应器本体的渠道，同时还包括物料输送设备。

排放系统则是将反应产物从反应器中取出的系统。

最后催化剂填料层为反应器提供催化剂动力学性能的支撑体系。

反应器本体反应器本体的壳体与隔板主要起到将反应物料与催化剂填料完全隔离的作用。

隔板的设计需要考虑到反应物流粘度、温度、压力等因素，以保证反应物能够在反应器内部得到合适的处理。

一般来说，反应器的壳体应该采用合适的合金材料，以满足耐腐蚀、耐高温、耐压等性能要求。

同时为了便于维修和检修，还应该在壳体内设置检查口。

反应器本体内的固定床支撑通常安放在隔板上，用于支撑固定床填料层，同时固定床支撑还需要具备较好的耐高温、耐震动、耐腐蚀以及质量稳定等性能，以保证整个反应系统的安全运行。

为了提高反应器内的催化剂填料均匀性，通常采用分层式催化剂填料结构，在固定床填料层中安排不同尺寸、不同形状的催化剂，以达到均匀分布的目的。

进料系统进料系统主要包括输送设备和进料渠道等。

为了满足不同的反应物要求，在进料系统中通常安装具有不同功能的输送设备，如阀门、泵等。

催化剂填料层的位置和是否增加固定道等都是进料系统中需要考虑的因素。

排放系统排放系统通常有两种设计方案，一种为单口设计，另一种为多口设计。

多口的反应器能够彻底分离反应物与反应产物，不同口的控制带动整个装置的效率稳定。

单口的反应器则更直接、不用配置复杂设备，相对更方便。

排放系统的设计需要考虑排放产物时的温度、压力问题。

催化剂填料层催化剂填料层在反应器中的地位至关重要，因为其直接影响着化学反应的效果。

13种厌氧生物反应器结构及原理厌氧生物反应器是一种用于处理含有机物污染物的废水、垃圾和有机废料的设备。

与常规的好氧生物反应器相比，厌氧生物反应器能够在无氧环境下降解有机废物，产生可再生的能源，如甲烷气体。

下面将介绍13种常见的厌氧生物反应器结构及原理。

1.家庭型生物反应器（家庭式厌氧发酵箱）家庭型生物反应器是一种小型厌氧生物反应器，常用于处理家庭废弃物。

它由一个密封的容器组成，内部含有厌氧微生物，废物在容器内分解产生甲烷气体。

2.填料式反应器（填料式厌氧反应器）填料式反应器是一种常见的厌氧生物反应器。

它由一个圆筒形容器组成，内部填充有一种特殊填料，如陶粒或聚合物。

填料提供了更大的表面积，用于附着厌氧微生物，促进废物的降解。

3.流化床反应器（流化床堆式厌氧反应器）流化床反应器利用流化床的原理进行废物处理。

废物被喷入反应器中，与床层内流动的气体混合并流化，从而实现废物降解和产气。

4.固定床反应器（固定床式厌氧反应器）固定床反应器是一种常见的厌氧生物反应器。

废物通过固定床内的孔隙流动，废物在固定床内降解，产生甲烷气体。

5.上升式床反应器（上升式床式厌氧反应器）上升式床反应器将废物从底部喷入反应器中，废物上升流动与厌氧微生物接触，实现废物的降解。

6.下降式膜池反应器（下降式膜池式厌氧反应器）下降式膜池反应器利用膜池和厌氧微生物来处理废物，膜池可以将固体和液体分离，同时提供厌氧微生物所需的无氧环境。

7.膜生物反应器（膜式厌氧反应器）膜生物反应器使用微孔膜将厌氧微生物和废物分离开。

厌氧微生物在反应器中降解废物，并通过膜分离器收集产生的甲烷气体。

8.微型反应器（微型厌氧生物反应器）微型反应器是一种小型的厌氧生物反应器，用于处理小量的废物。

反应器通常是由微型流道和反应池组成，利用微湍流和微流动加速废物的降解过程。

9.连续流式反应器（连续流式厌氧反应器）连续流式反应器是一种将废物连续供应到反应器中的反应器。

废物通过反应器流动，与厌氧微生物接触，实现废物的降解。

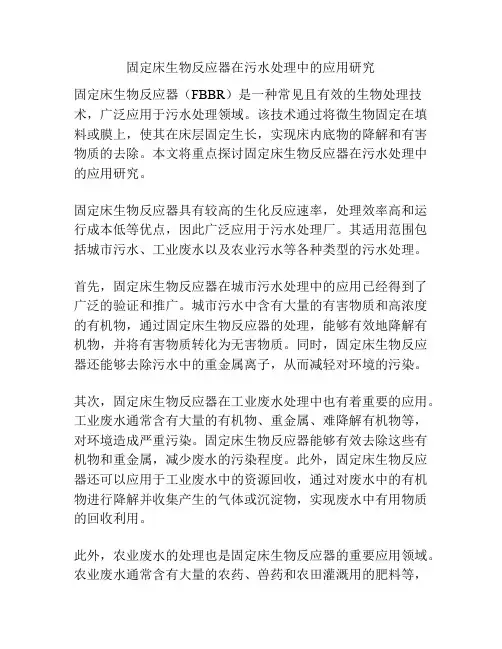

固定床生物反应器在污水处理中的应用研究固定床生物反应器（FBBR）是一种常见且有效的生物处理技术，广泛应用于污水处理领域。

该技术通过将微生物固定在填料或膜上，使其在床层固定生长，实现床内底物的降解和有害物质的去除。

本文将重点探讨固定床生物反应器在污水处理中的应用研究。

固定床生物反应器具有较高的生化反应速率，处理效率高和运行成本低等优点，因此广泛应用于污水处理厂。

其适用范围包括城市污水、工业废水以及农业污水等各种类型的污水处理。

首先，固定床生物反应器在城市污水处理中的应用已经得到了广泛的验证和推广。

城市污水中含有大量的有害物质和高浓度的有机物，通过固定床生物反应器的处理，能够有效地降解有机物，并将有害物质转化为无害物质。

同时，固定床生物反应器还能够去除污水中的重金属离子，从而减轻对环境的污染。

其次，固定床生物反应器在工业废水处理中也有着重要的应用。

工业废水通常含有大量的有机物、重金属、难降解有机物等，对环境造成严重污染。

固定床生物反应器能够有效去除这些有机物和重金属，减少废水的污染程度。

此外，固定床生物反应器还可以应用于工业废水中的资源回收，通过对废水中的有机物进行降解并收集产生的气体或沉淀物，实现废水中有用物质的回收利用。

此外，农业废水的处理也是固定床生物反应器的重要应用领域。

农业废水通常含有大量的农药、兽药和农田灌溉用的肥料等，对土壤和地下水造成了严重威胁。

固定床生物反应器能够去除这些有机污染物，并将其转化为无害的物质，同时降低废水对土壤和地下水质量的影响。

固定床生物反应器的应用研究重点包括床层填料的选择和优化、微生物种类和数量的调控、反应器运行的工艺条件控制等。

床层填料的选择和优化直接影响着固定床生物反应器的底物转化能力和抗冲击负荷能力。

因此，研究人员通常通过比较不同填料的附着菌量、附着菌种类和降解效果等指标，选取最适合的填料。

此外，微生物种类和数量的调控对反应器的运行稳定性和处理效果也有很大影响。
