涡流导电仪作业指导书

涡流探伤设备操作说明和手册海黄和紫檀哪个更有价值怕上当受骗，我们教你如何鉴别小叶紫檀的真伪！点击访问：木缘鸿官网北京十里河古玩市场，美不胜收的各类手串让记者美不胜收。

“黄花梨和紫檀是数一数二的好料，市场认可度又高，所以我们这里专注做这两种木料的手串。

”端木轩的尚女士向记者引见说。

海黄紫檀领风骚手串是源于串珠与手镯的串饰品，今天曾经演化为集装饰、把玩、鉴赏于一体的特征珍藏品。

怕上当受骗，我们教你如何鉴别小叶紫檀的真伪！点击访问：木缘鸿官网“目前珍藏、把玩木质手串的人越来越多，特别是海黄和印度小叶檀最受藏家追捧，有人把黄花梨材质的手串叫做腕中黄金。

”纵观海南黄花梨近十年的价钱行情，不难置信尚女士所言非虚。

一位从事黄花梨买卖多年的店主夏先生通知记者，在他的记忆中，2000年左右黄花梨上等老料的价钱仅为60元/公斤，2002年大量收购时，价格也仅为2万元/吨左右，而往常，普通价钱坚持在7000-8000元/公斤，好点的1公斤料就能过万。

“你看这10年间海南黄花梨价钱涨了百余倍，都说水涨船高，这海黄手串的价钱自然也是一路飙升。

”“这串最低卖8000元，能够说是我们这里海黄、小叶檀里的一级品了，普通这种带鬼脸的海黄就是这个价位。

”檀梨总汇的李女士说着取出手串让记者感受一下，托盘里一串直径2.5mm的海南黄花梨手串熠熠生辉，亦真亦幻的自然纹路令人入迷。

当问到这里最贵的海黄手串的价钱时，李女士和记者打起了“太极”，几经追问才通知记者，“有10万左右的，普通不拿出来”。

同海南黄花梨并排摆放的是印度小叶檀手串，价位从一串三四百元到几千元不等。

李女士引见说，目前市场上印度小叶檀原料售价在1700元/公斤左右，带金星的老料售价更高，固然印度小叶檀手串的整体售价不如海黄手串高，但近年来有的也翻了数十倍，随着老料越来越少，未来印度小叶檀的升值空间很大。

“和海黄手串比起来，印度小叶檀的价钱相对低一些，普通买家能消费得起。

”正说着店里迎来一位老顾客，这位顾客通知记者，受经济条件所限，他是先从1000元以内的小叶檀手串玩起，再一步一步升级的。

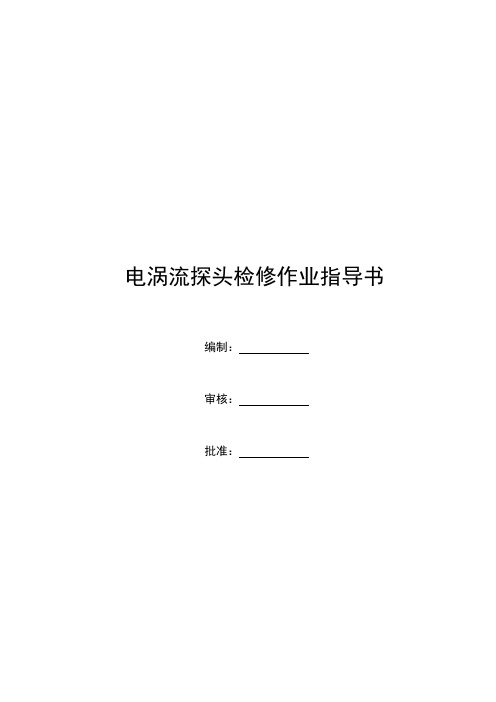

目次1 目的 (1)2 适用范围 (1)3 作业条件 (1)4 风险分析/危害辨识 (1)5 组织及人员公工 (2)6 窗口计划 (2)7 备件和工具明细 (2)8 检修项目及工艺流程 (3)9 检修工序及质量标准 (3)10 质量验收单 (5)11 试验报告 (6)12 完工报告单 (7)13 设备检修不符合项目处理单 (9)I电涡流探头检修作业指导书1 目的1.1.1 保证电涡流探头检修符合检修工艺质量要求、文明生产管理标准。

1.1.2 为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。

1.1.3 适用范围1.1.4 适用于两台机组全厂所有电涡流探头检修工作.1.1.5 作业条件1.1.6 办理检修工作票，主设备停运。

1.1.7 作业组成员了解检修前电涡流探头的缺陷。

1.1.8 作业组成员了解电涡流探头的运行状态及小时数。

1.1.9 清点所有专用工具齐全，检查合适。

1.1.10 参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

1.1.11 参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

1.1.12 准备好检修用的各易损件，及材料。

1.1.13 开工前对参加检修工作成进行分工，并且进行安全、技术交底。

1.1.14 风险分析/危害辨识1.1.15 电涡流探头检修总危害辨识：1.1.16 参加检修的人员进行安全教育和技术培训，达到上岗条件。

1.1.17 电涡流探头与所在运行设备应不运转。

1.1.18 电涡流探头拆卸时严禁损伤设备及其部件。

1.1.19 严禁携带工具以外的其它物品（如金属性物品或锋利物品）。

1.1.20 作业组成员的着装要符合工作要求（若进入汽轮机本体内，必须穿连体服）。

1.1.21 在工作开始前工作负责人应对检修班成员进行安全交底、技术交底，并做好危险预想。

1.1.22 工作结束后所带的常用工具应认真清点，绝不许遗落在设备上。

涡街流量计检修作业指导书1.危害辨识1.1.检修时防止管道内的高温、高压介质喷出伤人。

1.2.检修时防止管道内介质泄漏造成气体中毒。

1.3.防止拆除仪表时管道内介质泄漏可能对环境污染。

1.4.拆卸信号线时，应注意线路绝缘，防止长时间接地导致烧毁安全栅和卡件通道。

2.准备阶段2.1.物质：有毒气体监测仪、防护眼镜、抹布。

2.2.工具：活动扳手2把，常用工具1套，万用表1块。

2.3.人员：熟练仪表工1～2人，监护人员1人。

2.4.票证：由项目负责人开具《设备检修作业安全许可证》，视现场情况和检修需要开具《高处安全作业证》、《动火作业证》。

2.5.方案：根据实际检修工作，由项目负责人编写详细检修方案和安全方案。

2.6.安全学习：根据实际检修安全，由项目负责人组织学习防中毒、防余压伤人、防蒸汽烫伤、防止环境污染。

3.实施阶段3.1.由项目负责人联系工艺运行岗位当班班长落实各项工艺安全措施；由项目负责人联系DCS系统当班人员，将与被检修仪表相关的联锁、报警装置解除。

工艺运行岗位当班班长和DCS 系统当班人员在《设备检修作业安全许可证》等检修票证上签字后，项目负责人开始执行检修作业。

3.2.检查涡街流量计外包塑料布是否完好，检查仪表外壳、油漆等是否完好，是否有腐蚀现象。

3.3.检查涡街流量计电源供电是否正确（220VAC还是24VDC），检查现场电源接线是否正确（相、中、地线或正、负、屏蔽地），检查仪表供电保险、内部保险是否完好。

3.4.检查涡街流量计显示屏指示是否正常，是否有报警代码出现，按报警代码含义检查相关位置。

检查涡街流量计内部参数设置是否正确。

3.5.检查仪表输出信号线接线和DCS接线是否正确一致，检查输出信号是否在4～20mADC之间，输出数值是否与仪表显示屏和DCS系统指示一致。

3.6.检查涡街流量计安装的管道是否有持续的振动或高频噪声，将其消除。

3.7.检查调节流量的调节阀、手阀是否有震荡、自激、噪声等现象，将其消除。

第1篇一、概述精密型涡流机是一种高精度、高效率的涡流加工设备，广泛应用于航空、航天、精密模具、汽车、机械等行业。

为确保设备安全、稳定、高效地运行，特制定本操作规程。

二、操作前的准备工作1. 检查设备外观，确保无损坏、无松动，电源线、电缆线无破损。

2. 检查设备各部件是否齐全，包括涡流发生器、工作台、冷却系统、控制系统等。

3. 检查冷却系统是否正常，冷却水压力是否稳定。

4. 检查控制系统是否正常，显示屏、按键等是否完好。

5. 检查工件是否符合加工要求，表面无油污、锈蚀、裂纹等缺陷。

三、操作步骤1. 开启电源，启动设备。

2. 设置加工参数：根据工件材质、形状、加工要求，设置涡流发生器功率、频率、工作时间等参数。

3. 调整工作台高度：确保工件与涡流发生器之间的距离符合加工要求。

4. 安装工件：将工件放置在工作台上，确保工件平稳，无倾斜。

5. 启动涡流发生器：按下涡流发生器启动按钮，开始涡流加工。

6. 监控加工过程：观察工件加工情况，如发现有异常现象，立即停止加工，检查原因。

7. 工件加工完成后，关闭涡流发生器。

8. 将工件从工作台上取下，检查加工质量。

9. 关闭设备，切断电源。

四、操作注意事项1. 操作人员必须熟悉设备性能、操作规程，严禁无证操作。

2. 操作过程中，严禁触摸涡流发生器、工作台等高温部件。

3. 设备运行时，严禁将手或物品伸入涡流发生器、工作台等区域。

4. 操作过程中，如发现设备异常，应立即停止操作，切断电源，检查原因。

5. 严禁在设备运行过程中调整加工参数。

6. 操作完毕后，清理设备，确保设备清洁、无油污。

五、维护保养1. 定期检查设备各部件，发现损坏、松动等现象，及时更换或紧固。

2. 定期检查冷却系统，确保冷却水压力稳定，冷却效果良好。

3. 定期检查控制系统，确保显示屏、按键等部件完好。

4. 定期检查涡流发生器，确保功率、频率等参数符合要求。

5. 定期检查工件夹具，确保夹具无损坏、无松动。

目录：一、nortec600涡流检测仪器简介二、nortec600涡流检测操作流程三、nortec600涡流检测常见问题及解决方法四、nortec600涡流检测注意事项一、nortec600涡流检测仪器简介nortec600涡流检测仪器是一款广泛应用于各个工业领域的高精度无损检测仪器。

其主要特点包括：1. 高精度涡流检测技术：nortec600采用先进的涡流检测技术，能够快速、准确地检测出工件表面的裂纹、疲劳等缺陷，提高了工件的质量和可靠性。

2. 多功能性能：nortec600具有多种检测模式和参数设置功能，能够满足不同工艺和工件的检测需求。

3. 操作简便：nortec600操作界面友好，易于上手，即使没有涡流检测经验的用户也能够快速掌握。

1. 准备工作：将nortec600涡流检测仪器放置在稳定的工作台上，并连接相应的电源和信号线。

2. 参数设置：打开nortec600仪器，进入主界面，在参数设置页面设置检测模式、频率、增益等相关参数。

3. 样品准备：将待检测的工件放置在检测台上，确保其表面清洁无杂质，并固定好位置。

4. 开始检测：将nortec600涡流探头平稳地移动在工件表面上，观察检测显示屏上的信号变化，及时发现并标记异常区域。

5. 数据处理：根据检测显示屏上的信号，可以进行数据分析和记录，以便后续的评估和处理。

6. 结束工作：在确认检测完成后，按照nortec600操作手册的要求，对仪器进行关闭和清洁，整理相关数据和记录。

三、nortec600涡流检测常见问题及解决方法1. 仪器启动失败：可能是电源连接不良或者仪器内部故障，可以检查电源线路，或者联系售后服务人员进行维修。

2. 信号异常：在检测过程中，如果出现信号异常，可以检查工件表面是否有杂质、氧化物等影响信号的因素，进行清洁或者调整检测参数。

3. 无法设置参数：如果操作界面无法进行参数设置，可能是因为操作权限不足或者仪器内部故障，可以联系技术人员进行处理。

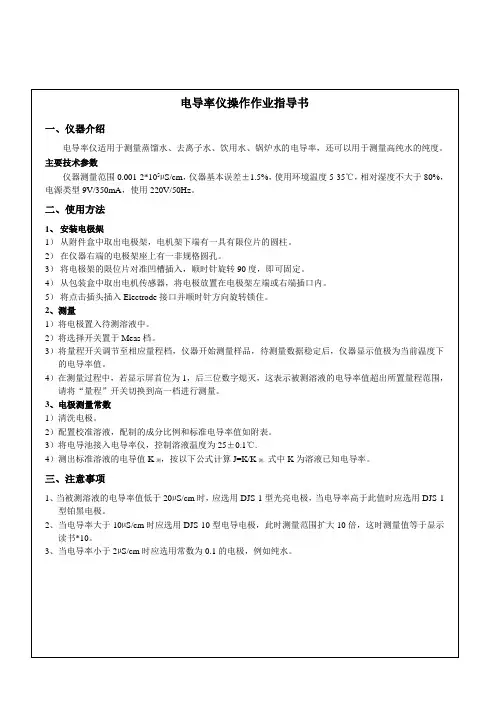

电导率仪操作作业指导书文件页码第1页，共5页生效日期1.0 目的为确保操作者安全、正确操作电导率仪，特制定此规程。

2.0 适用范围用于产品水质电导率的检测。

3.0 仪器的安装条件3.1 请将仪器安装在室内通风良好的工作区域，不能在易燃易爆的环境中使用。

3.2 避免阳光直射以及有腐蚀性气体的环境，仪器应该避免剧烈震动、极具的温度变化、以及处于低于0℃或高于40℃的温度环境。

3.3 确保工作场所没有火源。

3.4 本仪器配有一个通用的交流适配器。

（该交流适配器适用于100V至240V，50/60Hz的所有电压范围。

）在操作之前，请首先检查线缆有无损坏！确保交流适配器永远不会与液体接触！开/关/退出存储/回显短按时开始/终止测量长按时自动终点打开/关短按时更改测量模式长按时输入设置模式短按时启动校准长按时调用校准数据此图为开机显示图电导率仪操作作业指导书文件页码第2页，共5页生效日期4.0 综合设置： 4.1 终点方式FiveEasytm 提供两种不同的终点方式，自动和手动。

长按“Read （读数）”键可在自动和手动终点模式之间切换。

4.1.1 自动终点使用自动终点方式时，输入信号稳定时，测量自动停止。

这可确保简便、快速且准确的测量。

4.1.2 手动终点与自动终点方式不同，在手动模式中，需要用户手动停止测量读取操作。

要手动结束测量，请按“Read （读数）”键。

4.2 温度测量4.2.1 ATC （自动温度补偿）为获得更高准确性，建议使用内置温度探头的电极，或搭配使用单独的温度探头。

如仪表识别出温度点极，则将显示出ATC 和样品温度。

（注意：仪表可接受NTC30K Ω温度探头） 4.2.2 MTC （手动温度补偿）如果仪表未检测到温度电极，则将自动切换到手动温度模式，并显示出MTC 。

输入的MTC 温度用于温度补偿。

4.2.2.1要设置MTC 温度，请长按“Setup ”键。

→温度值闪烁。

默认设置为25℃。

铜管涡流检测作业指导书1、目的为了规范和指导检验人员检测无缝铜管、焊管（铜及铜合金管，钛及钛合金管，不锈铜管，铁磁性铜管）高压加热器（钢制品管）的各种部件（外径为5mm-219mm,壁厚为0.5mm-8mm范围）的检验工艺方法和缺陷的评定，防止缺陷的漏检，确保探伤质量，特制定本作业指导书。

2、适用范围2.1本规程规定了无缝钢管、焊管（铜及铜合金管，钛及钛合金管，不锈钢管，铁磁性钢管）高压加热器（钢制品管）的各种管体的检测操作方法。

2.2规程规定了在役管检测是以使用环形检测线圈（内穿式）、平面式探头系统作为基础方法，激励频率50～100KHz。

2.3规程规定了检测管材规格范围铜及铜合金管，钛及钛合金管，不锈钢管，铁磁性钢管范围:外径ф5～219mm;壁厚0.5～8mm钢制品管。

3、引用文献GB/T1296.2—91钛及钛合金管材涡流检测方法GB/T5248—85铜及铜合金无缝管涡流探伤方法GB/T7735—2004铜管涡流探伤方法JB/T4730—94管材涡流检测方法ASTM(E309—87)钢材管样品的磁饱和涡流检测实施方法注：使用本作业指导书时，应注意上述引用文献的现行有效版本。

4、探伤人员4．1探伤人员必须由持有电力行业、特种设备、机械部的无损检测人员资格考试委员会颁发的ET-Ⅱ级以上资格证书的人员担任。

4．2探伤人员应熟悉本规程，并能按本规程进行熟练地探伤操作。

5、检测前准备5．1对所检部件，如冷凝器管，高压加压器管检测前必须进行高压水冲洗；5．2对铁磁性材料（钢制品）管的检测，必须配置远场探头或磁饱和探头进行检测；5．3对所检部件，如有条件标样管最好取被检管。

6、对比试样6．1对比试样是用于调试和校对检验设备及评定自然缺陷的刻有人工标准缺陷的管材。

6．2对比试样应选用与被检管材的材质、几何尺寸、表面状态及热处理工艺一致，且没有干扰人工标准缺陷信号的缺陷和噪音存在的管材制备。

6．3钻孔6．3．1在制备的对比样管上，针对（铜及铜合金管，钛及钛合金管，不锈钢管）垂直钻有直径φ0.8～φ2mm的径向通孔。

FD102数字便携式涡流电导仪使用说明书使用之前请仔细阅读说明书！成都锐新仪器仪表有限公司 RUNSUN INSTRUMENTS INC.目录一、概述................................ . (2)(一)仪器基本原理.................... ..... ..... .. (3)(二)仪器特点.......................... ..... ..... (3)(三)应用领域............................. ..... ..... (4)(四)技术参数....................... ..... (5)二、仪器配置............................. ..... ........ (7)(一)配件及选购件....................... ..... ..... .. (7)(二)仪器配置说明........................ ..... ..... . (7)三、仪器功能及操作........................... ..... ..... .. (9)(一)开关机.............................. ..... (9)(二)连接............................ ..... . (9)(三)校正...................................... ..... (10)(四)测量.................. ..... .. (12)(五)保存........................... ..... (13)(六)设置............................ ..... .. (15)(七)查询............................. ..... . (18)(八)数据传输........................... .... ...... .. (20)(九)电池充电说明......................... ... ..... ... . (20)四、仪器测量技术要求及常见问题.......... ..... ..... .... . (21)(一)测量技术要求：.................... ..... ..... (21)(二)常见问题及其解决方法................ ..... ..... . (22)五、仪器维护保养........................... ..... ..... . (23)六、用户须知................................. .. (24)一、概述作为国内涡流电导仪研制的领跑者，FD系列的数字便携式涡流电导仪填补国内该领域空白，广泛应用于航天航空、电力电气、金属加工等领域。
