QAM和星座图

16qam_星形和矩形星座图调制解调matlab代码%% ------------------------------------------------------------ % 软件无线电课程设计%% 方形、星形16QAM调制解调仿真%%%------------------------------------------------------------ %%主程序clcclear%% 定义参数fd=250*10^6; %码元速率250Mfs=2500*10^6; %滤波器采样率fc=2500*10^6; %载波频率2.5Gf=10000*10^6; %对载波采样data_len=200000; %数据长度sym_len=data_len/4; %码元序列长度M_QAM=16;%QAM数k=log2(M_QAM);SNR=1:12;%白噪声信噪比,%% ------------------------------------------------------------ bit_tx=randint(1,data_len);%产生随机序列echo off;rec_qam16=QamMod(bit_tx,16); %方形16QAM调制star_qam16=SrarQamMod(bit_tx); %星形16QAM调制base_rec=base_shape(fd,fs,f,rec_qam16); %基带成型滤波base_star=base_shape(fd,fs,f,star_qam16); %基带成型滤波for i=1:length(SNR) %信噪比从1dB到12dB计算误码率SNR_=i%方形映射16QAMrf_rec_qam16=CarrierMod(fc,f,base_rec); %载波调制rf_rec_qam16_n=awgn(rf_rec_qam16,SNR(i),'measured'); %加噪声[rec_qam16_rx base_rec_rx]=CarrierDemod(fd,fs,fc,f,rf_rec_qam16_n); %载波解调bit_rec_rx=QamDemod(rec_qam16_rx,16); %MQAM解调[num_qam16,perr_qam16_rec(i)]=biterr(bit_tx,bit_rec_rx);%误码率qam16_data_rec(i,:)=rec_qam16_rx;%scatterplot(rec_qam16_rx);%星形映射16QAMrf_star_qam16=CarrierMod(fc,f,base_star); %载波调制rf_star_qam16_n=awgn(rf_star_qam16,SNR(i),'measured'); %加噪声[star_qam16_rxbase_star_rx]=CarrierDemod(fd,fs,fc,f,rf_star_qam16_n); %载波解调bit_star_rx=StarQamDemod(star_qam16_rx); %MQAM解调[num_qam16,perr_qam16_star(i)]=biterr(bit_tx,bit_star_rx);%误码率qam16_data_star(i,:)=star_qam16_rx;%scatterplot(star_qam16_rx);end%% 理论误码率计算SNRtheo=0:0.1:length(SNR); for i=1:length(SNRtheo) SNRdec=10.^(SNRtheo(i)/10);theo_perr_qam16(i)=(3/8)*erfc(sqrt(SNRdec*2/5)); end%% 基带波形N=200;n=1:N;t=1:N*10;%发送端波形figure;stem(n,bit_tx(n)); title('发送序列'); %发送序列figure('Name','发送端基带信号');subplot(411);plot(t,real(base_rec(t))); title('方形映射-Q路'); subplot(412);plot(t,imag(base_rec(t))); title('方形映射-I路'); subplot(413);plot(t,real(base_star(t))); title('星形映射-Q路'); subplot(414);plot(t,imag(base_star(t))); title('星形映射-I路'); %接收端波形figure;subplot(211);stem(n,bit_rec_rx(n)); title('方形接收序列');subplot(212);stem(n,bit_star_rx(n)); title('星形接收序列');figure('Name','接收端基带信号');subplot(411);plot(t,real(base_rec_rx(t))); title('方形映射-Q路');subplot(412);plot(t,imag(base_rec_rx(t))); title('方形映射-I路');subplot(413);plot(t,real(base_star_rx(t))); title('星形映射-Q路');subplot(414);plot(t,imag(base_star_rx(t))); title('星形映射-I路');%基带眼图N1=20000;Tn=f/fd;eye_rex=base_rec(1:N1);eyediagram(eye_rex,Tn*4,Tn); title('方形基带眼图');eye_star=base_star(1:N1);eyediagram(eye_star,Tn*4,Tn); title('星形基带眼图');%% 接收端星座图%scatterplot(qam16_data_rec(12,:)); figure('Name','方形16QAM接收端星座图');for i=3:3:12subplot(2,2,i/3);plot(real(qam16_data_rec(i,:)),imag(qam16_data_rec(i,:)),'.'); xmax=5;axis([-xmax xmax -xmax xmax])title(['Snr=',num2str(SNR(i)),' dB']);endfigure('Name','星形16QAM接收端星座图');for i=3:3:12subplot(2,2,i/3);plot(real(qam16_data_star(i,:)),imag(qam16_data_star(i,:)),'.'); xmax=3;axis([-xmax xmax -xmax xmax])grid on; title(['Snr=',num2str(SNR(i)),' dB']);end%% 功率谱密度f_plot;%% 误码率分析%16QAM误码率曲线figure('Name','16QAM误码性能对比');% semilogy(SNRtheo,theo_perr_qam16); % hold on;semilogy(SNR,perr_qam16_rec,'*'); hold on;semilogy(SNR,perr_qam16_star,'o'); xlabel('SNR in dB');ylabel('Prb of Err');legend('方形16QAM','星形16QAM');title('16QAM误码性能对比');%-------------------------------------------------------------------------------%% 基带成型function base_info=base_shape(fd,fs,f,seq_16QAM) %平方根升余弦滤波器,滚降系数0.5，延迟3个采样点flt=rcosine(fd,fs,'sqrt',0.5);%I路和Q路seq_Q=real(seq_16QAM);seq_I=imag(seq_16QAM);%增采样R=fs/fd;up_seq_Q=upsample(seq_Q,R);up_seq_I=upsample(seq_I,R);%升余弦调制rcos_Q=conv(up_seq_Q,flt);rcos_I=conv(up_seq_I,flt);%提升rcos_Q_up=interp(rcos_Q,f/fs);rcos_I_up=interp(rcos_I,f/fs);base_info=rcos_Q_up+j*rcos_I_up;%--------------------------------------------------------------------%% 载波解调function [data_rx base_rx]=CarrierDemod(fd,fs,fc,f,receive)%% 分两路乘正交高频载波rc_length=length(receive);flt=rcosine(fd,fs,'sqrt',0.5);t=0:rc_length-1;rc_Q=receive .* sin(2*pi*fc*t/f); rc_I=receive .* cos(2*pi*fc*t/f);%减采样后根升余弦匹配滤波，注意对齐采样点down_Q=downsample([0 rc_Q],f/fs);down_I=downsample(rc_I,f/fs);low_Q_rcos=conv(down_Q,flt);low_I_rcos=conv(down_I,flt);base_rx=low_Q_rcos(1:length(low_I_rcos))+j*low_I_rcos;%两次根升余弦滤波延迟，定位初始信号位置%delay+1:end-delay-1R=fs/fd;delay=3*R*2;rc_Q_seq=(downsample(low_Q_rcos(delay+1:end-delay-1),R));rc_I_seq=(downsample(low_I_rcos(delay+1:end-delay-1),R)); %类型转换data_rx=rc_Q_seq+j*rc_I_seq;%--------------------------------------------------------------------------%% 载波调制function transmit=CarrierMod(fc,f,base)%载波调制t=0:length(base)-1;high_freq_Q=real(base) .* sin(2*pi*fc*t/f);high_freq_I=imag(base) .* cos(2*pi*fc*t/f);transmit=high_freq_Q+high_freq_I;%------------------------------------------------------------------------------%% QAM解调程序，将MQAM码元还原为二进制数据% 入口参数:data_QAM:QAM码元数据% M_QAM:MQAM中M的大小% 出口参数:二进制数据比特流%------------------------------------------------------------------------function data_out=QamDemod(data_QAM,M_QAM)k=log2(M_QAM);%每个M进制码元的bit数data_len=length(data_QAM);%码元长度%------------------------------------------------------------------- %QAM信号放缩至与发送端相同比例data_temp=data_QAM(find(real(data_QAM>0)));aver=mean(real(data_temp));data_Qam_temp=data_QAM/aver*(2^(k/2-1));%------------------------------------------------------------------------%平移到第一象限data_Qam_temp2=(data_Qam_temp+(2^(k/2)-1)*(1+j))/2; %---------------------------------------------------------------------- %将实部虚部分别映射为二进制数据%实部data_real=round(real(data_Qam_temp2));%实部判决data_real(find(data_real>(2^(k/2)-1)))=2^(k/2)-1;%大于2^(k/2)-1的数据判定为2^(k/2)-1 data_real(find(data_real<0))=0;%小于0的数据判为0 bit_real=abs(dec2bin(data_real))-'0'; %虚部data_imag=round(imag(data_Qam_temp2));%虚部判决data_imag(find(data_imag>(2^(k/2)-1)))=2^(k/2)-1;%大于2^(k/2)-1的数据判定为2^(k/2)-1 data_imag(find(data_imag<0))=0;%小于0的数据判为0 bit_imag=abs(dec2bin(data_imag))-'0'; %------------------------------------------------------------------------%还原为二进制比特流bit_rec=[bit_real,bit_imag]';data_out=reshape(bit_rec,1,data_len*k);%-------------------------------------------------------------------------------------------------------------%% QAM调制程序，实现二进制到MQam调制% 入口参数:binary:二进制数据% M_QAM:MQAM中M的大小% 返回参数:MQAM码元%------------------------------------------------------------------------function data_M = QamMod(binary,M_QAM)k=log2(M_QAM);%每个M进制码元的bit数data_len=length(binary);%比特长度binary_rec=reshape(binary,k,data_len/k)';%转化为data_len/k行，k列，的矩阵，以便转化为16进制M进制%计算实部data_str1=num2str(binary_rec(:,1:k/2));data_m_real=bin2dec(data_str1);%计算虚部data_str2=num2str(binary_rec(:,k/2+1:k));data_m_imag=bin2dec(data_str2);%实部虚部映射到MQamdata_M=((data_m_real*2-2^(k/2)+1)+j*(data_m_imag*2-2^(k/2)+1)).';%---------------------------------------------------------------------------------%% 星形16QAM映射function data_m16 = SrarQamMod(binary) %binary=randint(1,100);%产生随机序列data_len=length(binary);%比特长度binary_rec=reshape(binary,4,data_len/4)';%转化为data_len/4行，4列，的矩阵，以便转化为16进制data_str=num2str(binary_rec);data_dec=bin2dec(data_str);data_mm16=(floor(data_dec/8)+1).*exp(j*45/180*pi*mod(data_dec,8));data_m16=reshape(data_mm16,1,data_len/4);%------------------------------------------------------------------------------%% 星形16QAM解调function data_bit = StarQamDemod(qam_rev)%qam_rev=xing_qam16_noise(1:10);am=abs(qam_rev);%幅度判定am(find(am>2))=2;%幅度大于2的判定为2am(find(am<1.5))=1;%幅度大于2的判定为2%相位判定ang=angle(qam_rev)/pi*180;%将-180度到0度变为180度到360度ang(find(ang<0))=ang(find(ang<0))+360; ang_n=round(ang/45);ang_n(find(ang_n>7))=0;data_dec=8*(round(am)-1)+ang_n;%data_dec(find(data_dec>15))=15;%大于15的判定为15%data_dec(find(data_dec<0))=0;%小于0的判定为0data_bit_rec=dec2bin(data_dec);data_bit=reshape(data_bit_rec',1,length(qam_rev)*4)-'0';。

数字通信中几种调制方式的星座图由于实际要传输的信号（基带信号)所占据的频带通常是低频开始的,而实际通信信道往往都是带通的,要在这种情况下进行通信，就必须对包含信息的信号进行调制，实现基带信号频谱的搬移，以适合实际信道的传输.即用基带信号对载波信号的某些参量进行控制,使载波的这些参量随基带信号的变化而变化。

因为正弦信号的特殊优点(如:形式简单，便于产生和接受等），在大多数数字通信系统中，我们都选用正弦信号作为载波.显然,我们可以利用正弦信号的幅度，频率，相位来携带原始数字基带信号,相对应的分别称为调幅，调频，调相三种基本形式.当然,我们也可以利用其中二种方式的结合来实现数字信号的传输，如调幅－调相等,从而达到某些更加好的特性。

一．星座图基本原理一般而言，一个已调信号可以表示为：()()cos(2)N m n k s t A g t f t πϕ=+0t T ≤<(1）00001,2......1,2.......1,2........1,2........N N m m n n k k ====上式中,()g t 是低通脉冲波形,此处，我们为简单处理，假设()1g t =,0t T <≤，即()g t 是矩形波，以下也做同样处理。

假设一共有0N (一般0N 总是2的整数次幂，为2，4，16，３2等等)个消息序列,我们可以把这0N 个消息序列分别映射到载波的幅度m A ，频率n f 和相位k ϕ上，显然，必须有 0000N m n k =⨯⨯才能实现这0N 个信号的传输。

当然,我们也不可能同时使用载波信号的幅度、频率和相位三者来同时携带调制信号，这样的话,接收端的解调过程将是非常复杂的。

其中最简单的三种方式是：（1）.当n f 和k ϕ为常数，即0000,1,1m N n k ===时,为幅度调制(A ＳK ）。

（2）．当m A 和k ϕ为常数，即00001,,1m n N k ===时，为频率调制（FSK)。

·83·监测与测量Monitoring & Measurement总第106期数字电视星座图的测试与分析吴海龙（辽宁省广播电视技术保障中心）【摘 要】本文简要介绍QAM调制及其星座图的形成过程，并较详细利用测试星座图分析和判断数字电视系统噪声特征和来源等，这对数字电视系统的维护具有重要的意义。

【关键词】数字电视；广义噪声；星座图；测试应用作者简介：吴海龙，辽宁省广播电视技术保障中心，高级工程师，主要从事全省广播电视光纤传输网络设备技术维护及管理等工作。

一、前言众所周知，无论是模拟电视信号还是数字电视信号，它们在产生和传输过程中都会受到失真、噪声、干扰等影响。

在模拟电视中主要有失真（CSO、CTB）、白噪声、哼声（即交流声）、外界电磁波侵入干扰等，这主要是以幅度为特征的噪声，会使模拟电视图像出现雪花、重影、滚动及垂直、倾斜或水平波纹等现象。

在数字电视中，这些噪声影响依然存在，而且增加了数字调制和传输中带来的的影响，例如IQ幅度不平衡、IQ相位差、载波泄漏、相干干扰、相位噪声、增益压缩等。

一般把上述造成数字电视信号损伤的因素都当做噪声来处理，通常称为“广义噪声”，严重时会使数字电视图像出现马赛克、静帧或图像中断等现象。

上述的广义噪声对数字电视信号引起的各种故障用简单的测电平的方法很难查找和判别，而采用测试数字信号星座图是一个有效的方法之一，它能直观地监测数字电视信号的变化，以便对设备或传输网络采取相应的措施。

二、64QAM星座图形成原理在有线数字电视采用的QAM调制大都是64QAM调制方式，它采用两路独立的基带信号对两个相互正交的同频载波进行抑制载波的双边带调制，既调幅又调相，它同时利用了载波的幅度和相位来传递信息比特。

当比特流（视频码流、音频码流和辅助数据码流）进入64QAM调制器时，则是6个比特（从000000～111111）形成一个符号，最多有64种不同的组合，然后分成两路分别调制到两个正交的I、Q平面上，每个符号在I/Q平面上的位置与其调制幅度和相位相一一对应，这样便形成64QAM的星座图，它表示上述I信号和Q信号的64种不同组合信号矢量端点（星座点）的分布图，可以直观地显示出各个星座点的幅值和相位，如图1所示。

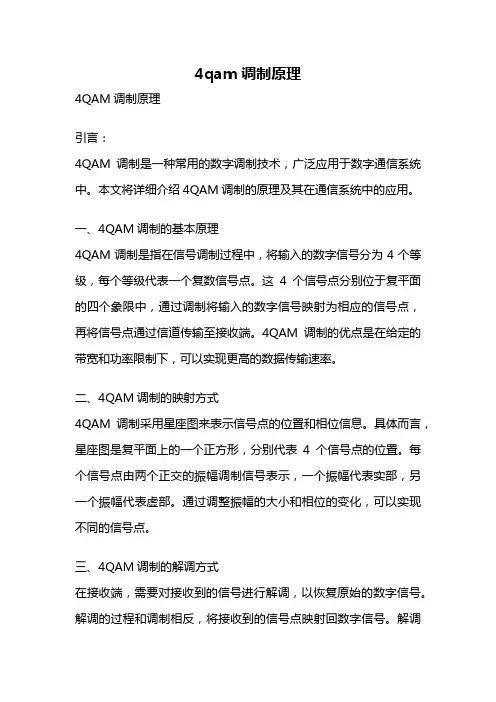

4qam调制原理4QAM调制原理引言：4QAM调制是一种常用的数字调制技术，广泛应用于数字通信系统中。

本文将详细介绍4QAM调制的原理及其在通信系统中的应用。

一、4QAM调制的基本原理4QAM调制是指在信号调制过程中，将输入的数字信号分为4个等级，每个等级代表一个复数信号点。

这4个信号点分别位于复平面的四个象限中，通过调制将输入的数字信号映射为相应的信号点，再将信号点通过信道传输至接收端。

4QAM调制的优点是在给定的带宽和功率限制下，可以实现更高的数据传输速率。

二、4QAM调制的映射方式4QAM调制采用星座图来表示信号点的位置和相位信息。

具体而言，星座图是复平面上的一个正方形，分别代表4个信号点的位置。

每个信号点由两个正交的振幅调制信号表示，一个振幅代表实部，另一个振幅代表虚部。

通过调整振幅的大小和相位的变化，可以实现不同的信号点。

三、4QAM调制的解调方式在接收端，需要对接收到的信号进行解调，以恢复原始的数字信号。

解调的过程和调制相反，将接收到的信号点映射回数字信号。

解调过程中需要考虑信号传输过程中的噪声和衰落等因素，以保证解调的准确性。

四、4QAM调制在通信系统中的应用4QAM调制在数字通信系统中有广泛的应用。

其中一个典型的应用是在无线通信系统中，如4G和5G网络。

由于4QAM调制可以提供较高的数据传输速率和较高的频谱效率，因此在高速无线网络中得到了广泛应用。

此外，4QAM调制还可以用于数据存储系统中，如硬盘驱动器和光纤通信系统等。

五、4QAM调制的优缺点4QAM调制的优点是可以实现较高的数据传输速率和频谱效率，同时在给定的带宽和功率限制下工作。

缺点是在信号传输过程中对噪声和衰落较为敏感，需要有效的解调算法来提高信号的可靠性。

结论：4QAM调制是一种常用的数字调制技术，通过将数字信号映射为星座图上的信号点，并利用解调算法进行解调，实现了高速数据传输和频谱效率的提高。

在无线通信和数据存储等领域得到了广泛应用。

全天88星座图拉丁名所有格缩写汉语名位置面积①大小星数②AndromedaAndromedaeAnd仙女座北天72219100AntliaAntliaeAnt唧筒座南天2396220ApusApodisAps天燕座南天2066720AquariusAquariiAqr宝瓶座赤道9801090AquilaAquilaeAql天鹰座赤道6522270AraAraeAra天坛座南天2376330AriesArietisAri白羊座赤道4413950AurigaAurigaeAur御夫座北天6572190BootesBootisBoo牧夫座赤道9071390CaelumCaeliCae雕具座南天1258110CamelopardalisCamelopardalisCam鹿豹座北天7571850CancerCancriCnc巨蟹座赤道5063160CanesVenaticiCanumVenaticorumCVn猎犬座北天4653830CanisMajorCanisMajorisCMa大犬座赤道3804380CanisMinorCanisMinorisCMi小犬座赤道1837120CapricornusCapricorniCap摩羯座赤道4144050CarinaCarinaeCar船底座南天49434110CassiopeiaCassiopeiaeCas仙后座北天5982590CentaurusCentauriCen半人马座南天106009150CepheusCepheiCep仙王座北天5882760CetusCetiCet鲸鱼座赤道123104100ChamaeleonChamaeleonisCha蝘蜓座南天1327920CircinusCirciniCir圆规座南天938520ColumbaColumbaeCol天鸽座南天2705440ComaBerenicesComaeBerenicesCom后发座赤道3864253CoronaAustrilisCoronaeAustrilisCrA南冕座南天1288025CoronaBorealisCoronaeBorealisCrB北冕座赤道1797320CorvusCorviCrv乌鸦座赤道1847015CraterCraterisCrt巨爵座赤道2825320CruxCrucisCru南十字座南天688830CygnusCygniCyg天鹅座北天80416150DelphinusDelphiniDel海豚座赤道1896930DoradoDoradusDor箭鱼座南天1797220DracoDraconisDra天龙座北天10830880EquuleusEquuleiEqu小马座赤道728710EridanusEridaniEri波江座赤道113806100FornaxFornacisFor天炉座赤道3984135GeminiGeminorumGem双子座赤道5143070GrusGruisGru天鹤座南天3664530HerculesHerculisHer武仙座赤道122505140 HorologiumHorologiiHor时钟座南天2495820 HydraHydraeHya长蛇座赤道13030120HydrusHudriHyi水蛇座南天2436120IndusIndiInd印地安座南天2944920LacertaLacertaeLac蝎虎座北天2016835LeoLeonisLeo狮子座赤道9471270 LeoMinorLeonisMinorisLMi小狮座赤道2326420 LepusLeporisLep天兔座赤道2905140LibraLibraeLib天秤座赤道5382950LupusLupiLup豺狼座南天3344670LynxLyncisLyn天猫座北天5452860LyraLyraeLyr天琴座北天2865245MensaMensaeMen山案座南天1537515 MicroseopiumMicroacopiiMic显微镜座南天2106620 MonocerosMonocerotisMon麒麟座南天4833585 MuscaMuscaeMus苍蝇座南天1387730 NormaNormaeNor矩尺座南天1657420 OctansOctantisOct南极座南天2915035 OphiuchusOphiuchiOph蛇夫座赤道94811100 OrionOrionisOri猎户座赤道59426120PavoPavonisPav孔雀座南天3784445 PegasusPegasiPeg飞马座赤道112107100 PerseusPerseiPer英仙座北天6152490 PhoenixPhoenicisPhe凤凰座南天4693740 PictorPictorisPic绘架座南天2475930PiscesPisciumPsc双鱼座赤道8891475 PiscisAustrinusPiscisAustriniPsA南鱼座赤道2456025 PuppisPuppisPup船尾座赤道67320140PyxisPyxidisPyx罗盘座赤道2216525 ReticulumReticuliRet网罟座南天1148215 SagittaSagittaeSge天箭座赤道808620 SagittariusSagittariiSgr人马座赤道86715115 ScorpiusScorpiiSco天蝎座赤道49733100 SculptorSculptorisScl玉夫座赤道4753630 ScutumScutiSct盾牌座赤道1098420 SerpensSerpentisSer巨蛇座赤道6372360 SextansSextantisSex六分仪座赤道3144725 TaurusTauriTau金牛座赤道79717125 TelescopiumTelescopiiTel望远镜座南天2525730 TriangulumTrianguliTri三角座赤道1327815 TriangulumAustraleTrianguliAustralisTrA南三角座南天1108320 TucanaTucanaeTuc杜鹃座南天2954825 UrsaMajorUrsaeMajorisUMa大熊座北天128003125UrsaMinorUrsaeMinorisUMi小熊座北天2565620VelaVelorumVel船帆座南天50032110VirgoVirginisVir室女座赤道12940295VolansVolantisVol飞鱼座南天1417620VulpeculaVulpeculaeVul狐狸座赤道2685545①单位为平方度。

正交调制读书报告NJUer摘要：正交振幅调制QAM(Quadrature Amplitude Modulation)就是一种频谱利用率很高的调制方式，其在中、大容量数字微波通信系统、有线电视网络高速数据传输、卫星通信系统等领域得到了广泛应用，本文探讨了正交振幅调制技术的相关原理，并从星座图的角度认识这种调制方式的实现和相关应用。

关键词：正交幅度调制QAM、星座图一、正交幅度调制QAM是一种振幅和相位联合调制，也即其已调信号的振幅和相位均随数字基带信号变化而变化。

采用M（M>2)进制的正交振幅调制，可记为MQAM。

M越大，频带利用率就越高。

在移动通信中，随着微蜂窝的出现，使得信道传输特性发生了很大变化。

过去在传统蜂窝系统中不能应用的正交振幅调制也引起人们的重视。

QAM数字调制器作为DVB系统的前端设备，接收来自编码器、复用器、视频服务器等设备的TS流，进行RS编码、卷积编码和QAM数字调制，输出的射频信号可以直接在有线电视网上传送，同时也可根据需要选择中频输出。

它以其灵活的配置和优越的性能指标，广泛的应用于数字有线电视传输领域和数字MMDS系统。

为改善数字调制的不足之处，如：频谱利用率低、抗多径抗衰弱能力差、功率谱衰减慢、带外辐射严重等，人们采取了如下的几种方式，如提高功率利用率以增强抗噪声性能；适应各种随参信道以增强抗多径抗衰落能力等。

另外，在恒参信道中，正交振幅调制（QAM）方式具有高的频谱利用率，因此正交振幅调制（QAM）在卫星通信和有线电视网络高速数据传输等领域得到广泛应用。

二、QAM调制的原理和星座图2.1、数据经过信道编码之后，被映射到星座图上，图1就是QAM调制器的基本原理框图。

一个信号有三个特性随时间变化：幅度、相位或频率。

然而，相位和频率仅仅是从不同的角度去观察或测量同一信号的变化。

人们可以同时进行幅度和相位的调制，也可以分开进行调制，但是这既难于产生更难于检测。

但是在特制的系统中信号可以分解为一组相对独立的分量：同相（I ）和正交（Q ）分量。

南昌大学信息工程学院《随机信号分析》课程作业题目：QAM调制信号的眼图及星座图仿真指导老师：虞贵财作者：毕圣昭日期：2011-12-05QAM调制信号的眼图及星座图仿真1. 眼图眼图是在数字通信的工程实践中测试数字传输信道质量的一种应用广泛、简单易行的方法。

实际上它的一个扫描周期是数据码元宽度1~2倍并且与之同步的示波器。

对于二进制码元，显然1和0的差别越大，接受判别时错判的可能性就越小。

由于传输过程中受到频带限制，噪声的叠加使得1和0的差别变小。

在接收机的判决点，将“1”和“0”的差别用眼图上“眼睛”张开的大小来表示，十分形象、直观和实用。

MATLAB工具箱中有显示眼图和星座图的仪器，下面通过具体的例子说明它们的应用。

图1-1所示是MATLAB Toolbox\Commblks中的部分内容，展示了四进制随机数据通过基带QPSK调制、升余弦滤波（插补）及加性高斯白噪声传输环境后信号的眼图。

图1-1 通过QPSK基带调制升余弦滤波及噪声环境后观察眼图的仿真实验系统图1-2所示是仿真运行后的两幅眼图，上图是I（同相）信号，下图是Q（正交）信号。

图1-2 通过QPSK基带调制及噪声传输环境后观察到的眼图2. 星座图星座图是多元调制技术应用中的一种重要的测量方法。

它可以在信号空间展示信号所在的位置，为系统的传输特性分析提供直观的、具体的显示结果。

为了是系统的功率利用率、频带利用率得到充分的利用，在特定的调制方式下，在信号空间中如何排列与分布信号？在传输过程中叠加上噪声以后，信号之间的最小距离是否能保证既定的误码率的要求这些问题的研究用星座图仪十分直观方便。

多元调制都可以分解为In-phase（同相）分量及Quadrature（正交）分量。

将同相分量用我们习惯的二维空间的Ｘ轴表示，正交分量用Ｙ轴表示。

信号在Ｘ－Ｙ平面（同相－正交平面）的位置就是星座图。

MATLAB通信系统的工具箱里有着使用方便、界面美观的星座图仪。
