液晶拼接显示屏使用说明书

  • 格式：doc
  • 大小：1.25 MB
  • 文档页数：24

液晶拼接显示屏使用说明书在使用本液晶拼接屏之前，请你仔细阅读该说明书，并请妥善保存，以备将来需要。

当需要维修服务时，把拼接屏的的型号告诉维修站。

目录重要安全说明 (3)准备工作 (3)附件 (4)简介 (4)外部设备的安装 (12)整机外围接口示意图 (12)系统组成原理 (12)大屏幕墙组成框图 (12)DVD的安装 (12)连接S-Video线缆时 (12)Video设备的安装 (13)HDMI信号输入的安装 (13)PC的安装 (13)地址开关的设定 (13)外接控制设备的安装 (14)液晶拼接屏拼接软件控制系统（标准） (16)软件概述 (16)软件安装 (16)运行环境 (16)软件安装 (17)软件操作 (17)控制软件操作 (17)软件界面 (17)屏幕设置区功能及操作 (18)屏幕选择区功能及操作 (19)通道选择区功能及操作 (19)调节控制区功能及操作 (20)注意事项 (22)附录 (23)问题处理指南 (23)维护保养 (24)重要安全说明1、在使用此产品前请仔细阅读此说明书。

2、请将此说明书妥善保管。

3、请遵守所有警告。

4、请遵守所有说明。

5、不要让此产品靠近有水的地方。

为了避免火灾或电击的危险，请不要将此产品暴露在雨中或潮湿的环境中。

6、请使用柔软的干布清洁此产品。

如果需要进一步清洁，请参见此说明书中的“清洁液晶拼接屏”获取详细信息。

7、不要挡住通风孔。

按照制造商的说明安装此产品。

8、不要在靠近热源如散热器、加热器、炉子或其他能够产生热量的设备附近安装此产品。

9、保护好电源线，不要挤压电源线，尤其是电源插头以及电源线与产品的连接部位10、确保电源插座位于产品附近，这样使用更加方便。

11、请确保所有的地线已经连接，以防止潜在的危险。

如果无法正确接地，则请专业电气技师安装单独的电路断路器。

切勿尝试以下接地方式，例如将拼接屏连接至电话线、导雷线或煤气管道上。

12、如果此产品长期不用，请拔下其电源插座。

13、该液晶屏在拼接安装后，其组合拼接墙要采用绝缘阻燃装饰材料进行侧面与背面的整体装饰，以确保屏体不裸露在外，保证设备的安全使用。

14、在液晶屏安装后将外壳与拼接框架进行接地，以防触电危险。

重要事项：在插拔所有的线缆时要特别注意断掉所有相关设备的电源，禁止带电作业。

准备工作请确保随机附带以下附件。

如有缺失，请联系产品经销商。

1、产品说明书2、电源线3、232串口线4、RJ45线5、合格证6、质保卡简介以下是前面板的示意图液晶屏面附有保护膜，移除保护膜后使用清洁布清洁前面板外部设备的安装为了防止设备损坏，切勿在连接完成前接通电源序列号定义备注A 电源指示灯。

开机绿色，待机橙色。

B ISP+遥控接口。

用于对本产品程序升级和外接遥控接收头。

C RS-232环出AD RS-232环出BE RS-232输入用配套的RS-232转RJ45转换器转成RJ45接口，RJ45水晶头用586B标准做.H CVBS视频输入I CVBS视频环出J 地址码开关参见地址码设置方法K DVI输入支持WUXGA（1920*1080）信号输入M HDMI输入支持WUXGA（1920*1080）信号输入L VGA输入支持WUXGA（1920*1080）信号输入R 220V电源开关S 220V电源插座输入电压范围：95V—250V交流市电。

T LVDS屏线接口此接口有防呆设计，插反无法插入。

U、V 背光线接口屏24V供电和背光控制线，视屏的型号的不同，有双背光和单背光之分。

W、X 温控风扇当温度超过45℃时自动打开，低于35℃时自动关闭。

误差允许范围±5℃系统构成原理大屏幕墙拼接组成框图Video设备的安装①连接拼接屏输入端口和外接设备之间的A V（视频）输出插孔。

②通过控制软件选择A V输入源。

③用(A V）视频分配器或矩阵输出给每一台拼接屏A V端输入信号，此Video信号可实现mXn个拼接屏的拼接放大。

④操作相关的外接设备。

请参阅外接设备操作手册。

HDMI信号输入的安装拼接屏HDMI信号的输入功能，可接入高清数字信号。

PC的安装注：检查计算机上的图像。

计算机模式下因为分辨率、垂直类型、对比度、亮度的附作用，也许图像会有噪杂现象。

如果噪音出现，变换计算机信号输出模式的分辨率，变更屏幕刷新频率或者在菜单下调整对比度和亮度直至画面清晰，自动调整画面直至图像尺寸正常。

如果计算机显卡的屏幕刷新频率无法变更，请更换计算机显卡或咨询计算机显卡的制造商。

连接5BNC线缆时1、连接计算机机的VGA输出至RGBHV输入插孔。

2、开启计算机和屏体的电源。

3、用RGB分配器或矩阵输出给每一台拼接屏RGBHV端输入信号，信号可实现mXn个拼接屏的拼接放大。

4、通过控制软件选择RGB输入源。

DVI的输入安装1、连接计算机的DVI输出至拼接屏的DVI接口端。

2、开启计算机和屏体的电源。

3、通过控制软件选择DVI输入源。

注：如果计算机信号不支持自动调整信号功能，则需要设置一个适当的分辨率，或者在软件调解中进行手动调整。

地址开关的设定如上图所示，介绍地址码设置方法。

行地址开关为：1-4，列地址开关为：5-8，其地址设置方式按照BCD码进行设置. 每一位开关设定拨在上为有效,权值为 1 , 拨在下为无效,权值为0。

行的地址 = (权值1) * 1 + (权值2) * 2 + (权值3) * 4 + (权值4) * 8列的地址 = (权值5) * 1 + (权值6) * 2 + (权值7) * 4 + (权值8) * 8如：列1 列 2 列 3行1行2行3屏1对应的拼接盒的地址开关应设为:行的地址 = (权值1) * 1 + (权值2) * 2 + (权值3) * 4 + (权值4) * 81 *1 + 0 *2 + 0 * 4 + 0 + 8 = 1列的地址 = (权值5) * 1 + (权值6) * 2 + (权值7) * 4 + (权值8) * 81 *1 + 0 *2 + 0 * 4 + 0 + 8 = 1屏8对应的拼接盒的地址开关应设为:行的地址 = (权值1) * 1 + (权值2) * 2 + (权值3) * 4 + (权值4) * 81 *1 + 1 *2 + 0 * 4 + 0 + 8 = 3列的地址 = (权值5) * 1 + (权值6) * 2 + (权值7) * 4 + (权值8) * 80 *1 + 1 * 2 + 0 * 4 + 0 + 8 = 25 6 56 7 57 67 567 8 58 68 568 78 578 678 56781 1+52 2+612 12+56313 13+723 23+5712341424外接控制设备的安装将RS—232C输入端口连接至外部控制设备（例如计算机或A V控制系统）上，并从外部控制液晶拼接屏。

将控制设备的串行端口连接至拼接屏后面板上的RS—232的输入端口。

RS—232C的安装接口类型：D-Sub9针接口端口号针脚名称1 无连接2 RXD （接受数据）3 TXD （发送数据）4 DTR （数据终端设备就绪）5 GND （接地）6 DSR （数据就绪）7 RTS （发送请求）8 CTS （清除发送）9 无连接RS—232C配置15针RGB（模拟）接口的针脚DVI接头的针脚设定及信号针号信号（模拟）针号信号（模拟）1 红色 1 T.M.D.S数据2-2 绿色或绿色同步 2 T.M.D.S数据 2+3 蓝色 3 T.M.D.S数据2遮护4 无连接 4 无连接5 接地 5 无连接6 红色地线 6 DDC时钟7 绿色地线7 DDC数据8 蓝色地线8 无连接9 无连接9 T.M.D.S数据1-10 同步信号地线10 T.M.D.S数据1+11 无连接 11 T.M.D.S数据1遮护12 双向数据（SDA） 12 无连接13 双向同步或复合同步 13 无连接14 垂直同步 14 +5伏特电源15 数据时钟 15 地线16 热插头侦测17 T.M.D.S数据0-18 T.M.D.S数据0+19 T.M.D.S数据0遮护20 无连接21 无连接22 T.M.D.S数据时钟遮护23 T.M.D.S数据+24 T.M.D.S数据-液晶拼接屏拼接软件控制系统（标准）软件概述此说明书中是液晶拼接屏控制软件说明。

液晶拼接屏控制软件集成了视频信号、计算机信号及视频矩阵、VGA矩阵、液晶拼接屏的控制与操作，用它可以方便的把信号以常用的显示模式在液晶拼接屏显示墙上显示出来。

如单屏显示、全屏幕放大模式显示，以及对各种信号进行切换,把需要显示的计算机信号或视频信号在指定的液晶拼接屏位置显示；用户仅需要在一个图形界面下通过简单的鼠标操作就能完成对液晶拼接屏的控制，界面直观,控制集中，操作简单。

,通过选配电源模块可以支持46寸”LCD屏温控风扇：自动控制PC端软件 FTM 安装及应用系统运行环境：操作系统中英文Windows 98/2000/ NT/XP/WIN7/ Vista，最低配置 CPU：奔腾133Mhz内存：128MB显示卡：标准VGA，256色显示模式以上硬盘：典型安装 10M串行通讯口：标准RS232通讯接口或其兼容型号。

其它设备：鼠标器开始系统系统运行前，确保下列连线正常：1：运行本软件的计算机的RS232线已正确连接至控制器。

2：相关控制器的信号线，电源线已连接正确；系统运行步骤：1：打开控制器电源，控制电源指示灯将亮起。

绿色，代表处于开机运行状态；橙色代表待机状态。

2. 运行本软件找到控制软件文件夹，点击运行。

出现程序操作界面：根据安装软件版本不同，上图示例中的界面及其内容可能会存在某些差别，可咨询我们的相关的售后服务人员。

上图中用蓝色字体标出操作界面的各部分的功能说明：1. 菜单区：一些相关的菜单功能选择执行区。

2. 操作区：每一个方格单元代表对应的控制屏幕，可以通过鼠标或键盘的点选，拖拉的方式选择相应控制单元。

3.功能区：包含常用的功能按钮。

4.用户标题区：用户可根据本身要求，更改界面上的标题显示5.用户图片区：用户可根据本身要求，更改界面上的图片显示，比如公司或工程相关LOGO 图片。

6.附加功能区：根据版本不同有不同的附加项目。

7.状态区：显示通讯口状态，操作权限状态，和当前的本机时间，日期等。

如何开始使用1. 通讯设置单击主菜单中“系统配置”――》“通讯配置”选择正确的通讯端口号，系统才能正常工作。

可以设置打开程序时自动打开串口。

注：建议至少使用两个串口，例如：拼接器用一个，矩阵共同用一个。

2.系统配置用户名称：定义用户操作界面的用户标题显示，您可以根据需求自由更改拼接形式：选择和您的屏幕墙一致的拼接形式，如3X3 ,4X6等用户标志图片：定义用户操作界面的用户图片显示，您可以根据需求自由更改点击确定，上述定义将被保存。

合集下载

液晶拼接屏说明书样本

液晶拼接屏说明书样本

液晶拼接屏说明书
液晶拼接屏产品说明书
大屏接口介绍
系统参数设置
电视墙序号（ID）设置方法一: 步骤1、使用拼接单元选配的遥控器进入“用户菜单”；（遥控接收头接在第1个拼接单元的RS232OutA或OutB接口，非RS232In接口）步骤2、进入“高级设置”—》拼接设置，根据拼接单元安装的位置，设置相应的电视墙序号。

方法二：使用LCDWall控制软件，进入系统设置—》系统调整，设置对应的电视墙序号，步骤见下图。

注：拼接单元安装位置和电视墙序号对应规则如下（图例4行4
列拼接）：
2、串口设置：
1、程序初次启动时，控制软件LCDWall有串口的操作界面。

2、选择电脑（控制端）相应的串口号，点击打开，确保设备
通讯正常。

步骤见
下图。

系统界面说明
软件菜单栏目：可进行软件功能的参数设置。

液晶拼接屏说明书

液晶拼接屏说明书

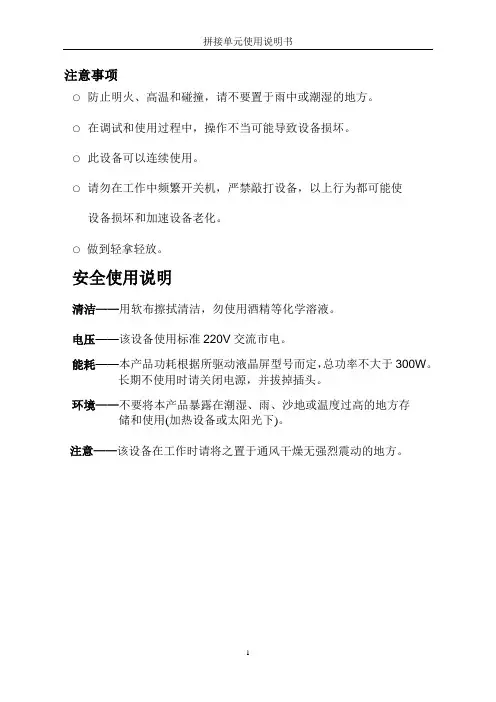

注意事项○防止明火、高温和碰撞，请不要置于雨中或潮湿的地方。
