对国家标准的分析铁矿石中铝含量的测定（EDTA滴定法）GB/T6730.11-2007学号：13011010姓名：孙丛林班级：130111班目录一、序言 (1)二、国家标准介绍 (1)2.1适用范围 (1)2.2实验原理 (1)2.3试剂 (2)2.4仪器 (3)2.5取样制样 (3)2.6分析步骤 (4)2.6.1测定次数 (4)2.6.2试样量 (4)2.6.3空白试验和验证试验 (4)2.7测定 (4)2.7.1试料的分解 (4)2.7.2分离干扰元素 (5)2.7.3滴定 (6)2.8结果计算 (7)2.8.1铝含量的计算 (7)2.8.2分析结果的一般处理 (7)2.8.3氧化物系数 (7)三、实验步骤分析 (8)3.1试料的分解 (8)3.2分离干扰元素 (8)3.2.1氨水分离 (8)3.2.2铜铁试剂萃取分离 (9)3.2.3.强碱分离 (9)3.3滴定 (10)四、对该标准的思考 (10)一、序言在本次国家标准的分析中，我选择了铁矿石中铝含量的测定（EDTA 滴定法），国标号为GB/T6730.11-2007。
此标准可用于检测铁矿石中的铝含量。
除此方法之外还有火焰原子吸收光谱法也可用于铁矿石中铝含量的测定，这里不做赘述。
欲测定铁矿石中的铝元素含量，最重要的是将干扰元素分离。
在铁矿石中，对铝含量测定可能产生干扰的元素有铁、钛、锰、硅以及稀土元素等。
因此，在国家标准中先用强酸将试样溶解，采用氨水、有机溶剂、强碱等将干扰元素进行分离，最后进行滴定。
如若不进行所有的分离步骤，最终的测定结果会出现1%左右的误差，影响准确性。
从分离步骤可见国家标准的严谨性。
本文将详细阐述国家标准测定铁矿石中铝含量的方法，并对相应步骤做出解释。
二、国家标准介绍2.1适用范围适用于天然铁矿石、铁精矿、烧结矿和球团矿中铝含量的测定；测定范围（质量分数）为0.25%~5.0%。
2.2实验原理试样用盐酸、硝酸、高氯酸分解，过滤。

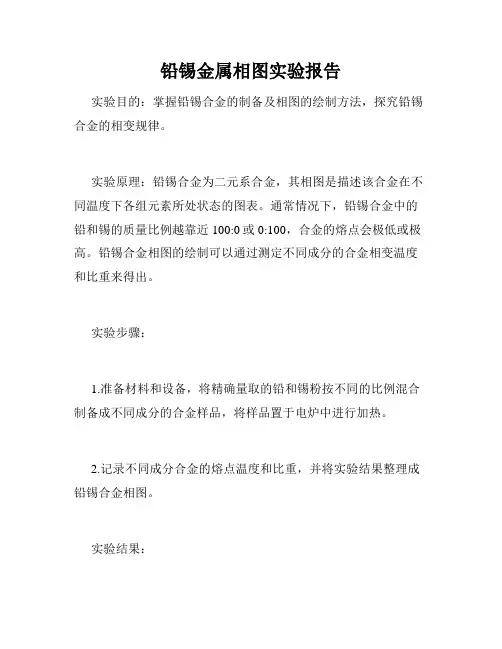

铅锡金属相图实验报告
实验目的：掌握铅锡合金的制备及相图的绘制方法，探究铅锡合金的相变规律。
实验原理：铅锡合金为二元系合金，其相图是描述该合金在不同温度下各组元素所处状态的图表。
通常情况下，铅锡合金中的铅和锡的质量比例越靠近100:0或0:100，合金的熔点会极低或极高。
铅锡合金相图的绘制可以通过测定不同成分的合金相变温度和比重来得出。
实验步骤：
1.准备材料和设备，将精确量取的铅和锡粉按不同的比例混合制备成不同成分的合金样品，将样品置于电炉中进行加热。
2.记录不同成分合金的熔点温度和比重，并将实验结果整理成铅锡合金相图。
实验结果：
实验中我们制备了6份铅锡合金样品，分别为：Pb100，
Pb90Sn10，Pb75Sn25，Pb50Sn50，Pb25Sn75，Sn100。
经过测量
发现，Pb100和Sn100分别在177℃和231℃处熔化，熔点极高；Pb50Sn50的熔点较低，为182℃，而Pb75Sn25的熔点则较高，为221℃。
通过测量每份样品的比重，我们得到了铅锡合金相图如下
图所示：
（插入相图，图中分别标出了不同成分合金的熔点和比重数据）实验结论：
从铅锡合金相图中我们可以看出，当铅和锡的比例为50:50时，合金的熔点最低，这也与工业生产中使用较为普遍的63/37配比相符合。
另外，当合金成分接近两种单质时，熔点也会较低或较高。
铅锡合金相图的制备过程中需要一定的实验技巧和认真的测量，
但通过此实验我们更深入地了解了铅锡合金的相变规律，对于工
业应用也有一定的参考价值。
贵金属化验分析报告单
贵金属化验分析报告单
编号：XXXXXXX
日期：XX年XX月XX日
样品信息：
样品名称：贵金属合金
样品来源：客户提供
样品数量： 1份
样品编号： XXXXXXX
化验结果：
1. 黄金含量（Au）： 85.2%
2. 银含量（Ag）： 10.5%
3. 铂含量（Pt）： 3.8%
4. 钯含量（Pd）： 0.5%
化验方法：
本次化验采用了电感耦合等离子体发射光谱分析仪器（ICP-OES）进行分析，该仪器能够准确测量贵金属合金中的各种金属元素含量。
结论：
根据分析结果，本次样品中黄金（Au）含量为85.2%，属于较高含量。
银（Ag）含量为10.5%，属于中等含量。
铂（Pt）含量为3.8%，属于较低含量。
钯（Pd）含量为0.5%，属于较
低含量。
建议：
根据样品的化验结果，我们建议您根据实际情况考虑是否对样品进行贵金属分离回收或其他后续处理。
如需进一步了解贵金属化验结果及相关建议，请联系本实验室的专业技术人员。
备注：
请注意，本化验结果仅供参考。
化验结果可能受到样品本身的特性、制备方法以及化验仪器的限制等因素的影响。
如有任何问题或需进一步了解，请随时与我们联系。
衷心感谢您选择我们的化验服务，希望我们的分析结果能为您提供有帮助的信息。
如有更多需求，我们将竭诚为您提供更好的服务。
此致
敬礼
XXX化验实验室。
金相综合实验报告实验名称: 碳钢成分-工艺-组织-性能综合分析实验专业: 材料科学与工程班级: 材料11（1）指导老师：席生岐高圆小组组长: 仇程希小组成员：齐慧媛李敏朱婧王艳姿闫士琪陈长龙黄忠鹤郭晓波丁江蒋经国庞小通林乐二〇一四年四月三日一、实验目的1.了解碳钢热处理工艺操作；2.学会使用洛氏硬度计测量材料的硬度性能值；3.利用数码显微镜获取金相组织图像，掌握热处理后钢的金相组织分析方法；4.探讨淬火温度、淬火冷却速度、回火温度对45和T12钢的组织和性能（硬度）的影响；5.巩固课堂教学所学相关专业知识，体会材料的成分—工艺—组织—性能之间关系。
二、实验内容1.进行45和T12钢试样退火、正火、淬火、回火热处理，工艺规范参考相关资料；2.用洛氏硬度计测定试样热处理试样前后的硬度；3.制备所给表中样品的金相试样，观察并获取其显微组织图像；4.对照金相图谱，分析探讨本次实验可能得到的典型组织：片状珠光体、片状马氏体、板条状马氏体、回火马氏体、回火托氏体、回火索氏体等的金相特征。
三、实验原理热处理是一种很重要的金属加工工艺方法。
热处理的主要目的是改变钢的性能，热处理工艺的特点是将钢加热到一定温度，经一定时间保温，然后以某种速度冷却下来，从而达到改变钢的性能的目的。
研究非平衡热处理组织，主要是根据过冷奥氏体等温转变曲线来确定。
热处理之所以能使钢的性能发生显著变化，主要是由于钢的内部组织结构发生了的一系列的变化。
采用不同的热处理工艺，将会使钢得到不同的组织结构，从而获得所需要的性能。
钢的热处理基本工艺方法可分为退火、正火、淬火和回火等。
(一)碳钢热处理工艺1.加热温度亚共析钢加热温度一般为Ac3+30-50℃，过共析钢加热温度一般为Ac 1＋30-50℃（淬火）或Acm+50-100℃（正火）。
淬火后回火温度有三种，即：低温回火（150-250℃）、中温回火（350-500℃）、高温回火（500-650℃）。
