南京长江江心洲超大直径盾构接收井明挖段超深基坑降水技术研究李洪财【摘要】南京长江隧道盾构接收井地处江心洲上,开挖地层以粉细砂层和砾砂层为主,降水施工中成功地克服了强透水地层分布厚、受承压水影响大、基坑开挖深度深、民房离基坑边沿距离近、降水技术复杂、地表沉降控制难等一系列技术难题.本文对基坑降水方案设计、施工工艺及地表沉降控制等方面进行了研究和总结.【期刊名称】《探矿工程-岩土钻掘工程》【年(卷),期】2018(045)005【总页数】6页(P87-92)【关键词】盾构接收井;深基坑;降水技术;地表沉降;南京长江隧道【作者】李洪财【作者单位】中铁十四局集团大盾构工程有限公司,江苏南京 210031【正文语种】中文【中图分类】U455.491 工程概述南京长江隧道工程是采用盾构工法施工的双向六车道城市快速通道工程，该隧道开挖直径14.96 m，管片外直径14.5 m，管片内径13.3 m。
盾构接收井工程位于南京市江心洲上，江心洲四面环绕江水，洲上沉积了连续43 m左右厚的砂层，周围民房密集，降水工程既要保证降水效果，又要保证周围房屋的安全，降水难度较大。
接收井开挖深度26.5 m，长26 m，宽49.4 m；明挖段长330 m，宽45 m，开挖深度斜坡状，即0～18.5 m。
接收井及明挖段采取连续墙和钻孔灌注桩加旋喷桩止水帷幕，围护结构的深度接收井最深，达42.5 m，但没有插入含水层底板，因此，围护结构没能把基坑内外的含水层隔开，基坑内外的含水层是互通的。
2 水文地质条件该地段地层上部0～4 m为填土和粉质粘土，4～47 m为粉细砂，47～51 m为砾砂，51 m以深为红色砂岩。
地下水水位埋深约1.2 m，据抽水试验资料显示，含水层渗透系数K取18 m/d，影响半径在450～500 m，本次取450 m。
3 工程特点、难点及对策3.1 工程特点及技术难点根据工程实际现状调查，本工程具有如下特点及技术难点。
南京长江隧道工程盾构始发方案编制：复核：审核：审批：中铁十四局集团有限公司南京长江隧道工程指挥部第三项目部二零零七年九月二十五日南京长江隧道盾构始发方案一、概述（一）编制总说明1.编制原则（1）严格遵守设计规范、施工规范和质量验收标准。
（2）根据本区间隧道的工程地质、水文地质条件、埋深以及施工环境、施工条件等，选择合理、可靠的始发方法和技术，以保证工程施工顺利进行。
（3）抓住关键线路，突出重点，合理布署，努力优化资源配置和施工方案，以确保工期。
（4）选择成熟的施工工艺和工法，以保证施工工序质量和工程质量。
2.编制依据(1)江苏省地质工程勘察院《南京长江隧道工程工程地质与水文地质详勘报告》；(2)长江委长江中游水文水资源勘测局《南京长江隧道工程水文专题研究报告》；(3)铁四院《浦口岸边段主体结构》设计图纸；(4)铁四院《浦口工作井主体结构》设计图纸；(5)铁四院《江中盾构段管片衬砌布置图》设计图纸；(6)铁四院《江中盾构段道路结构》设计图纸；(7)德国海瑞克公司《海瑞克盾构机技术描述及参数表》；(8)《泥水处理厂整体规划、实施方案》；(9)《旋喷桩质量检测报告》；(10)《地下铁道施工验收规范》。
3.总说明本篇共分五章，第一章编制说明及工程概况介绍了本方案编制原则和依据以及本标段工程的特点及施工重点、难点。
第二章工程总体筹划，对实施本标段工程的平面布置、资源配置和施工总体方案和工期进行了全面的策划。
第三章详细叙述了与始发有关的各分部分项工程施工方案。
第四章分析了与盾构始发有关施工风险，并做出了相应对策。
第五章编制了安全、质量、工期保证措施等。

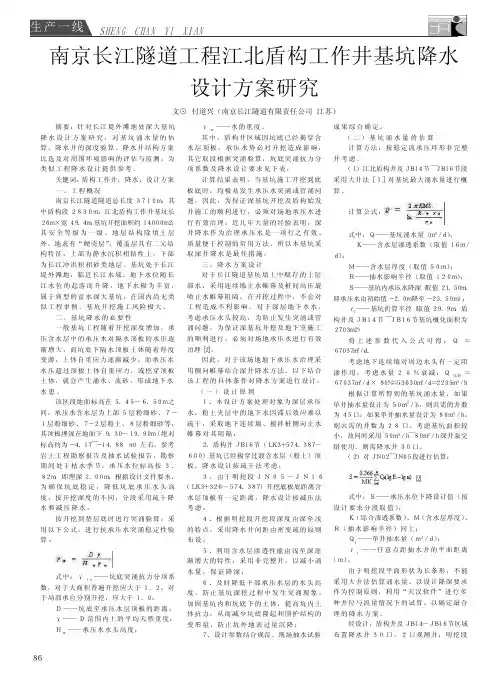

（二）工程概况南京长江隧道工程左汊盾构隧道采用双管单层的结构形式，隧道分为东西两线，自浦口工作井始发。
盾构隧道采用德国海瑞克公司生产的Φ14.93m的泥水混合式盾构机，盾构管片环外径14.5m，内径13.3m，壁厚0.6m，环宽2m，混凝土强度等级C60，抗渗等级S12。

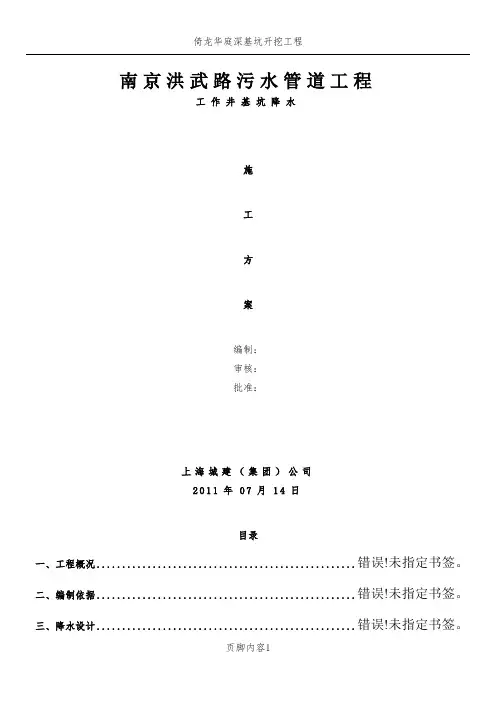

南京洪武路污水管道工程工作井基坑降水施工方案编制：审核：批准：上海城建（集团）公司2011年07月14日目录一、工程概况................................................... 错误!未指定书签。
