mapgis图像校正

MAPGIS图像配准. MAPGIS图像配准2.1. 栅格图像1.打开MapGIS主界面，点击“图像处理”----“图像分析”模块。

2.点击“文件”--“数据输入”，将其他栅格图像(bmp,jpg,tif等)转换为msi格式，选择转换数据类型，点击添加文件，添加要转换的文件到转换文件列表中，点击转换即可。

以下操作是在镶嵌融合菜单下进行2.打开参照图像或者是点、线、面文件3.系统会自动显示4个控制点，可以对控制点进行修改，也可以删除控制点后自己添加4.开始添加控制点。

选添加控制点命令。

利用右键切换放大和指针，左键选控制点位置，左右键来回切换进行选点，确保精度，用空格确定；然后在参照文件上选与控制点相对应的位置，方法同上，用空格确定，将有对话框提示，确定即可。

5.用以上方法继续添加其它的控制点，控制点数至少四个。

可以选控制点预览命令，浏览控制点，保存控制点文件。

6.选中校正预览命令7.选校正参数命令进行设置，默认即可。

8.选影像精校正命令，即可生成所需文件。

2.2. 矢量矫正1.打开MapGIS主界面，打开误差校正模块。

2.打开需要配准的图层3.打开菜单“控制点”->“设置控制点参数”，设置参数，可以选择完控制点之后统一输入理论坐标。

4.打开菜单“控制点”->“选择采集文件”，即控制点从所选择的图层文件中选取。

5.打开菜单“控制点”->“添加校正控制点”，弹出是否新建控制点文件的对话框，选择“是”6.然后在工作区中添加控制点（一般选择坐标格网交叉点或者道路交叉点，水系交叉点等显著地物），如此重复添加控制点，一般不少于4个控制点。

7.打开菜单“控制点”->“编辑校正控制点”，弹出如下对话框，在理论X,理论Y值中输入对应控制点的理论值8.点击7步骤中的“保存”按钮，将上面的配准坐标文件保存下来以备以后使用。

9.点击7步骤中的“校正”按钮，弹出如下对话框，然后选择所有要配准的图层。

Mapgis图面坐标矫正（GPS数据生成图框，平面直角坐标生成图框，图面坐标矫正）前提说明；其实坐标矫正很简单，就是图面当前坐标值（不准确的坐标）与图上坐标显示的理论值（需要的真实坐标）的转换过程，那么重点就是坐标网格交点或者边界理论值得获取过程。

操作的核心步骤就是：这样的转换无法直接通过GPS坐标来实现，我们需要的理论坐标必须为平面直角坐标。

如果原图上是GPS坐标，那么我们首先就是应该找出坐标网格交点的平面直角坐标。

如果图中就是平面直角坐标，那么我们需要读出坐标的交点，用于矫正所用。

一，交点真是坐标的获取1将鼠标放在图上，右下角显示的为直角坐标，无论图上图框边上标注的是gps坐标还是直角坐标，右下角的图面坐标一般都会为平面直角坐标。

之后我们需要生成一个正确坐标的坐标网，用我们知道的数据，包括GPS数据或者平面直角坐标数据生成坐标网格，生成方法如下：打开投影变换，如果你是GPS数据那么打开P投影转换→D绘制投影经纬网输入你的经纬度起始坐标，调好比例尺，如果一次不行请多试几个比例尺。

点击确定。

其中有选项需要手动调整，不过在用不熟练之前不用调，只需注意比例尺就可以了，另外，多试几次就知道那些都代表什么了，很简单。

点击确定。

点击1:1按钮，全部选中之后确定，就生成了需要的坐标网。

生成的网格虽然是用GPS数据生成的，但是将鼠标放在上面发现显示的坐标为直角坐标，所以将网格的交点的坐标读出，用于坐标校正的标准数据。

（需要注意的是，这点很重要，就是生成的网格需要与原图的网格重合，或者要多数重合，这样才能用现在网格交点的坐标数据来矫正原图的坐标）2如果原图就是直角坐标，那么就生成能和图上坐标重合的坐标网格（生成方法同上：系列标准图框→键盘生成矩形图框），或者直接用原图中坐标网格的交点（现已知准确数据）配合上交点的真实坐标来矫正。

3控制点越多越好，最好控制住四周包括拐点、边界线上的点。

二，矫正的具体方法（这部很简单）选取了个别人的例子供大家学习讨论。

标准分幅地形图校正第一步：添加数据添加待校正标准比例尺地形图数据（可以是栅格数据集数据或本地图像文件，）至当前地图，设为“当前编辑”状态。

第二步：启动栅格校正单击“栅格校正视图”标签，切换至“栅格校正视图”。

在添加的“栅格几何校正工具”单击“开始栅格校正”。

设为“当前编辑”状态的图像会添加到栅格校正视图显示。

第三步：图幅生成控制点单击“图幅生成控制点”按钮，在打开的对话框中单击“输入图幅信息”，输入“图幅号”并设置其他参数，然后单击“确定”并依次单击“左上角”、“右下角”等，同时鼠标单击图幅相应内图廓角点，以定位原始图像。

完成后单击“生成GCP点”，图幅内自动生成校正用地面控制点。

注：图幅号格式输入规范，以1:1万比例尺地形图为例，为H-50-8-(44) 或H50G006060 ；“格网间距”用于确定生成GCP点在内图幅范围内的间距，建议与地形图公里格网间距保持一致，以便定位控制点；是否“采用大地坐标”，表示生成的GCP点的参照点坐标是否带有图幅比例尺（即按照图幅比例尺换算为图上坐标）。

第四步：顺序修改控制点自动生成的GCP点与图幅实际网线交点可能有偏差，可通过“顺序修改控制点”依次调整位置，方法为：单击“顺序修改控制点”，系统默认从第一个控制点开始，在栅格校正视图中开小窗口放大控制点位置，鼠标单击调整控制点（显示为“+”符号）位置，调整好按下键盘空格键，自动跳到下一控制点，依次处理。

注：可在小窗口外单击鼠标右键中止控制点修改。

第五步：逐格网校正经过“顺序修改控制点”，可选择“生成图幅质量文件”，在相应误差范围可以校正情况下单击“逐格网校正”，另存校正后图像。

几何校正对于非标准分幅的图像，可以采用“几何校正”或“影像精校正”进行图像校正处理。

几何校正用于一般图像的校正，采用多项式方法重采样生成校正后图像。

影像精校正用于控制点数量较多，全图范围分布均匀的情况下使用，采用三角网格网方法重采样生成校正后图像。

实验一MapGIS图像校正及栅格地图矢量化实验一MapGIS图像校正及栅格地图矢量化一、实验目的（1）了解MapGIS软件的操作界面和基本功能；（2）掌握图像校正－DRG（Digital Raster Graphic，数字栅格地图）生产的具体操作步骤；（3）了解MapGIS矢量化的基本原理；（4）掌握MapGIS分层矢量化的基本操作。

二、实验内容（1）进行进行图象校正；（2）进行分层矢量化。

三、实验步骤（一）MapGIS使用前的准备1．了解MapGIS数据处理的基本流程。

2．在计算机E盘上以自己的姓名和学号建立“姓名学号”的文件夹，并将“实验一数据”文件夹中的两幅影像数据H-48-74-(29)、H-48-74-(30)复制到自己所建文件夹中。

同时在该文件夹下建立“单线内图框”的子文件夹。

在该文件夹下也同时建立“\矢量文件”子文件夹。

实验可两个同学合作，每个同学完成一幅面的工作。

3．启动桌面上“软件快捷方式”文件夹中的软件狗解密文件“DogServer67”；随后启动MapGIS 软件，打开MapGIS软件主界面。

4．进行系统“设置”，按主界面上的“设置”按钮进行“MapGIS环境设置”。

分别设置工作目录、矢量字库目录和系统库目录及系统临时目录。

本次实验使用软件自带的矢量字库和系统库（操作该项内容时需先查看MapGIS软件安装的路径）。

之后所有的工程文件、分层文件、图例文件都放置于所设置的工作目录之下，以方便操作。

设置完成后按“确定”按钮，完成系统设置操作。

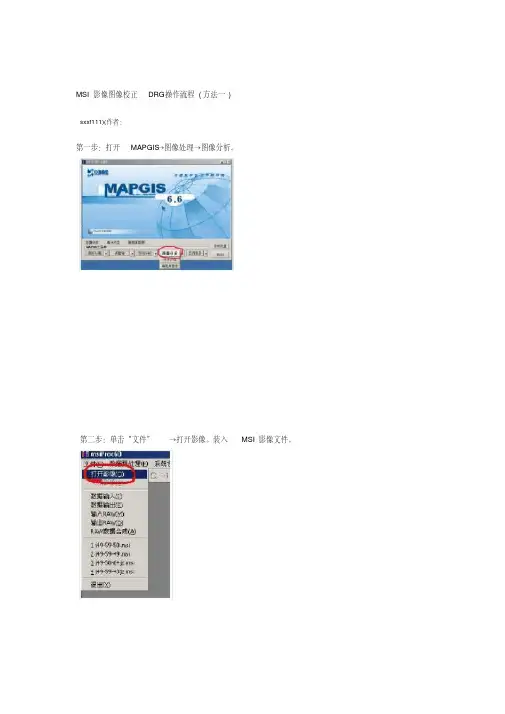

（二）DRG生产的操作1．打开MapGIS主菜单，选择“图像处理”中的“图象分析”模块。

2．文件格式转换：打开“文件”菜单中的“数据输入”，将两幅tif图像转换成msi(mapgis图象格式)文件类型。

选择“转换数据类型”为“TIF文件”，点“添加目录”选择影象所在目录（即自己所建立的姓名学号文件夹），点“转换”。

3．在MapGIS影像分析处理系统中选择“文件”菜单中的“打开影象”命令，打开转换好的msi文件H-48-74-(29).msi，再选择“镶嵌融合”菜单中“DRG生产”中的“图幅生成控制点”，点“输入图幅信息”。

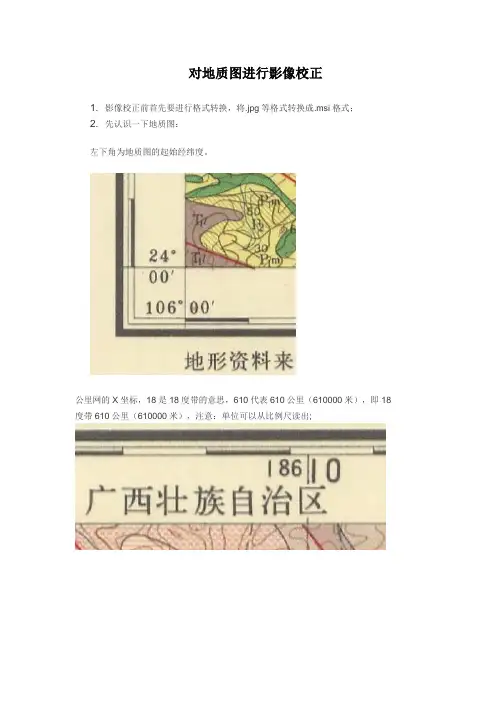

对地质图进行影像校正1. 影像校正前首先要进行格式转换，将.jpg等格式转换成.msi格式；2. 先认识一下地质图：左下角为地质图的起始经纬度。

公里网的X坐标，18是18度带的意思，610代表610公里（610000米），即18度带610公里（610000米），注意：单位可以从比例尺读出;公里网Y坐标，2720代表2720公里（2720000米），注意后面添加控制点的时候使用的是X\Y坐标不是经纬度值;下面介绍如何对地质图进行校正。

1、图像处理——图像分析2、文件——打开影像3、选择镶嵌融合——删除所有控制点】将需要校正图像中自动生成的控制点删除；4、依次选择镶嵌融合——控制点预览、控制点信息，可以显示控制点的坐标值，残差及状态及控制点在影像中的位置；5、选择镶嵌融合——添加控制点（或者用工具栏上的），使系统处于添加控制点的状态。

用鼠标左键单击图像窗口中红色交线的交点或十字丝”+”位置，将弹出一个以单击点为中心局部放大矩形窗口，当前点将以红色十字显示，此时用户可在放大窗口中通过点击左键来调整控制点位置，确定控制点位置时按空格键，此时弹出“请输入新的参照点坐标”对话框，如下图，在X坐标输入610，Y坐标输入2720，即图面上的X\Y公里网值，注意不输入“带号”。

按照此方法依次输入控制点，如果控制点的数目大于3个，那么对话框将自动显示参考点坐标的值，可以进行修改，校正的点越多，越精确。

6、选择镶嵌融合——影像校正，则完成影像校正。

通过以上步骤进行的影像校正生成的是大地坐标的影像，若是需要生成的坐标是带有比例尺的实际坐标，即MapGIS生成的理论图框所在位置，需要进行投影变换，这样才能使地质图进行自动拼接。

7、选择镶嵌融合--投影变换；8、点击原始投影参数弹出窗口，特别注意比例尺分母填“1”，坐标单位处如果前面参照点坐标输入的是“610”则填“公里”，如果前面参照点坐标输入的“610000”则填“米”；投影带类型根据图面读取，本图前面X坐标前的“18”是18度带，则是6度带，带号18；注意：投影带类型设置为1∶1万及大于1∶1万比例尺选择3度带，小于1∶1万的比例尺选择6度带。

用Mapgis对地形图进行校正的方法地形图经扫描后，难免会产生扭曲变形，使得地形图产生误差，通过Mapgis 可纠正扫描产生的错误。

以下以贵阳幅1:1万地形图（.tif）为例，说明纠正的方法及步骤：一、设置Mapgis系统：设置工作目录，矢量字体目录等，以便系统操作和保存，设置参见下图。

二、生成图框：用Photoshop等软件打开贵阳幅1:1万地形图，读出左下角的经纬度及椭球参数，分别为：纬度：35°11′00″；经度：106°41′15″，1954北京坐标系。

打开mapgis67主界面，进入“使用服务→投影变换”，打开投影变换系统。

点击菜单栏上的“系列标准图框→生成1:1万图框”。

图框模式为“高斯坐标实线公里网”，起始纬度为“351100”，起始经度为“1064115”，网间间距为1km，图框文件名为“贵阳幅1万图框”，椭球参数为“北京54/克拉索夫斯基（1490年）椭球”，点击“确定”。

如下图：弹出“图框参数输入“窗口，图幅名称为“贵阳”（根据需要输入并勾选），坡度值等高距为2m（可不勾选），资料来源可不勾选，勾选“用3度带不用6度带”，去掉“将左下角平移为原点”、“旋转图框底边水平”和“标记实际坐标值”前面的勾去掉。

“输入并绘制接图表”一项可根据需要勾选；将“绘制比例尺”和“绘制图框外图廓线”勾上，确定。

弹出“输入接图表内容”窗口，可根据需要填写成汉字形式的接图表，不需要的话可直接点击“确定”（本来直接点击“确定”）。

此时，系统已自动保存图框文件到“D:\MAPGIS67\工作目录\1万贵阳幅”目录下，直接关闭投影变换系统。

三、进行影像分析并校正：依次打开“图象处理→图象分析”，进入影像分析处理系统。

执行“文件→数据输入→添加文件→转换”。

稍等片刻，便能转换为“*.msi”文件，关闭数据输入窗口。

将刚转好的“.msi”格式文件复制到“D:\MAPGIS67\工作目录\1万贵阳幅”目录下，以便操作。

* * Fz / / □・ 3J cr F-挥・日Ml■■哗.需・何ttATJT-fciJ- FRyfllM *NM»s inttli^ jvf'!*•< ZSiZ 静空杠处««出F打* - 為.暑，“F H k 此二雹第11 w nJ - I11 1■ I,匕i , [ I o^ iii /- jF. f开始转换，并看到提示转换成功对话框。

然后就可以关掉窗口，转换工作完成二、图像校正在输入编辑里添加msi文件在工程文件中右击添加项目，文件类型选成msi格式，然后图形1:1L ：L 。

丄一蝶 f®Z ：^t-7 ：•>/<；.*? T* f 1* 1- ?! □诂-二瑾C ：5»鑒0芜J4H$ 3B 弓L 磚冷 M*i Mi MP Mtt 瀚毎—亜讣冲弧i1>二二■W*■«*Va»5EMMKrnmafl毎二翱二：汕：i jXk •:: - •-匚：*■*?*•-I«**^^*—**^M”柯■me A&C£«■ Oft* W WL J iPMfta RW5 二-"n a - 时盖o& £4"电囲* 「『.一•諒*M1-lhONAMf MNJ\ ' ft r? «阖.rOr/y n v 7 AL.■I吵〉I |i *4Q3t>]；；!；■新建控制点文件，不处于编辑选中状态添加4个控制点（不在一条直线上）JNOruiAiipJlo z y 口覽y\ -i 1 ii v c n *1Iffi-w9 V -jeifl.l4 ^4^JrJ X T * t*■棹<iTX-『.’•・誤*也-+ - > i : *V ir * e < V A”am10D=laon isaa ma1 1 1 i 1 ill ■ »i | ■ !■ 4 1 1 1 ! 1 1 i < ■■ find I fl 1 1 i- 1 i I -i i a I | | h ■ I |i t! I 1 1 1I 1 1 1 1 1 1 4 4t <!■*+- k・《i • i .4-P'- ■+■H ・，• ' * ■■(■.* tl/:八:、’一…：} ..』匸■彳；J訂:\[V.-i・J f ..k,；|.宀"：、护»I-i]:jijH■ \{药一.-■ \ <■?'•,.•xy .斗■■\ ..\ A4 ,r.-£F *■*fl1* _ ■■'- > '..二"‘0 ' —芒- ------ 出込" 2!%z>鬱.-+ ' 1 s', 2；"-=、■- —EU：3；忙_ *pi- ■' ?'- " •..•二'片.七b*■:尸八*(■ yjf i ii定位点依次输入控制点的坐标值，坐标值读取如:X:580.400（前面代号39可以省略）点的坐标是Y:3490.000 那定位点输入数值就是再依次输入其他3个点就行了。

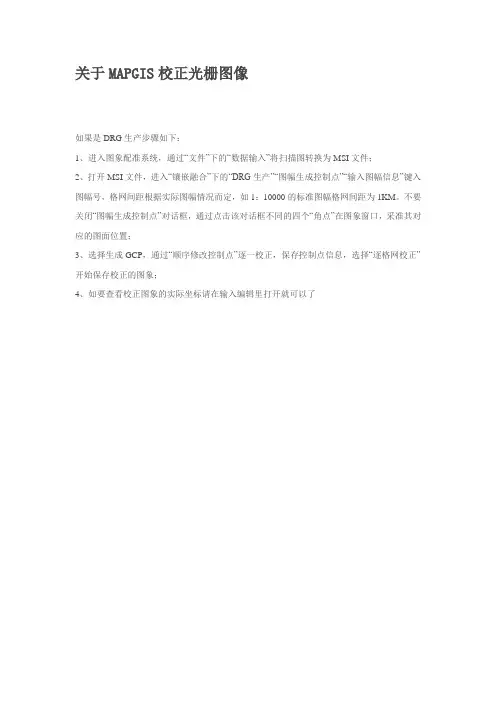

关于MAPGIS校正光栅图像
如果是DRG生产步骤如下：
1、进入图象配准系统，通过“文件”下的“数据输入”将扫描图转换为MSI文件；
2、打开MSI文件，进入“镶嵌融合”下的“DRG生产”“图幅生成控制点”“输入图幅信息”键入图幅号，格网间距根据实际图幅情况而定，如1：10000的标准图幅格网间距为1KM。

不要关闭“图幅生成控制点”对话框，通过点击该对话框不同的四个“角点”在图象窗口，采准其对应的图面位置；
3、选择生成GCP，通过“顺序修改控制点”逐一校正，保存控制点信息，选择“逐格网校正”开始保存校正的图象；
4、如要查看校正图象的实际坐标请在输入编辑里打开就可以了。
