北京航空航天大学数字电路与运算机组成原理试题(2001年)一、(3’+4’+3’)1)用卡诺图化简以下逻辑函数：F BCD ABCD ABCD =++其约束条件为：C D =12)一个3:8译码器组成的逻辑电路如图1所示，写出逻辑函数F 1、F 2的表达式。
图13)试分析图2所示电路的逻辑功能，并与全然RS 触发器的逻辑功能0Y 1Y 2Y 3Y 4Y 5Y 6Y 7Y3:8译码器F 1 F 2+ + R S CPQ Q进展比拟。
图2二、(10’)分析图3所示的异步时序电路：1)作出状态转移表；2)说明电路完成的功能。
三、(10’)投币式复印机有一个输入口X 经受0.1元的硬币，有三个按钮A 、B 、C 操纵复印的尺寸。
复印不同的尺寸应投入不同数量的硬币：B5为0.3元，A4为0.4元，A3为0.5元。
别离由相应的输出Y 1、Y 2、Y 3操纵复印机的复印尺寸。
请用D 触发器实现该电路。
四、(2’x5)1.决定指令执行顺序的寄存器是________________，而记录指令执行构造的状态的寄存器________________。
2.由16K ×4的SDRAM 芯片组成的RAM ，其刷新地址计数器为________________位。
3.由5个9GB 的硬盘组成一个RAID5，其有效的存储容量为________________。
X X Z4.补码乘法的全然等式是：[A×B]补=________________。
5.构造一个具有14位地址和8位字长的存储器，需要_______________个1K×1的存储芯片。
五、简单回答题(5’x4)1.画出操纵器的一样构造框图，并结合指令的执行进程论述各部件的作用。
2.总线的同步操纵和异步操纵有何区别？比拟它们的优缺点。
3.简述DMA接口的全然组成。
4.一台磁盘机，知其有10个盘面，100个柱面，总容量为3200K字节，磁盘旋转一周的时刻为25ms，每一个磁道分4个区，区与区之间有一个间隙，磁头通过每一个间隙需要1.25ms。
北航《数字电路》正在线做业一之阳早格格创做北航《数字电路》正在线做业一单选题推断题一、单选题（共 15 讲试题，共 60 分.）1. 8位移位寄存器，串止输进时经（）个脉冲后，8位数码局部移进寄存器中A. 1B. 2C. 4D. 8-----------------采用：D2. TTL集成电路采与的是( ）统造，其功率耗费比较大A. 电压B. 电流C. 灌电流D. 推电流-----------------采用：B3. 没有属于矩形脉冲旗号的参数有( ）.A. 周期B. 占空比C. 脉宽D. 扫描期-----------------采用：D4. 正在数字系统里，当某一线路动做总线使用，那么交到该总线的所有输出设备（或者器件）必须具备（）结构，可则会爆收数据辩论 .A. 集电极启路B. 三态门C. 灌电流D. 推电流-----------------采用：B5. 以下电路中，加以适合辅帮门电路，（）适于真止单输出推拢逻辑电路A. 奇奇校验器B. 数据采用器C. 数值比较器D. 七段隐现译码器-----------------采用：B6. MOS集成电路采与的是（）统造，其功率耗费比较小A. 电压B. 电流C. 灌电流D. 推电流-----------------采用：A7. 一个无标记4位权电阻DAC，最矮位处的电阻为40KΩ，则最下位处电阻为（）A. 4KΩB. 5KΩC. 10KΩD. 20KΩ-----------------采用：B8. 时常使用的BCD码有( ）.A. 奇奇校验码B. 格雷码C. 8421码D. 汉明码-----------------采用：C9. 多谐振荡器可爆收（）A. 正弦波B. 矩形脉冲C. 三角波D. 锯齿波-----------------采用：B10. 与十进造数（53.5 ）10等值的数或者代码为( ）.A. (0101 0011.0101 ）8421BCDB. (36.8 ）16C. (100101.1 ）2D. (65.7 ）8-----------------采用：A11. 推拢逻辑电路与消比赛浮夸的要领有（）A. 建改逻辑安排B. 正在输出端交进慢冲电路C. 后级加慢冲电路D. 屏蔽输进旗号的尖峰搞扰-----------------采用：A12. 一个无标记10位数字输进的DAC，其输出电仄的级数为（）A. 4B. 10C. 1024D. 1023-----------------采用：C13. A+BC= ( ）.A. A+BB. A+CC. （A+B ）（A+C ）D. B+C-----------------采用：C14. 一位十六进造数不妨用( ）位两进造数去表示A. 1B. 2C. 4D. 16-----------------采用：C15. 卡诺图上变量的与值程序是采与( ）的形式，以便不妨用几许上的相邻闭系表示逻辑上的相邻 .A. 两进造码B. 循环码C. ASCII码D. 十进造码-----------------采用：B北航《数字电路》正在线做业一单选题推断题两、推断题（共 10 讲试题，共 40 分.）1. 正在时间战幅度上皆断绝变更的旗号是数字旗号，语音旗号没有是数字旗号 .（）A. 过失B. 精确-----------------采用：B2. 当传收十进造数5时，正在8421奇校验码的校验位上值应为1 .（）A. 过失B. 精确-----------------采用：B3. TTL集电极启路门输出为１时由中交电源战电阻提供输出电流 .（）A. 过失B. 精确-----------------采用：B4. 八进造数（18 ）8比十进造数（18 ）10小 .（）A. 过失B. 精确-----------------采用：A5. 劣先编码器的编码旗号是相互排斥的，没有允许多个编码旗号共时灵验 .（）A. 过失B. 精确-----------------采用：A6. 圆波的占空比为0.5 .（）A. 过失B. 精确-----------------采用：B7. TTL OC门（集电极启路门）的输出端不妨曲交贯串，真止线与 .（）A. 过失B. 精确-----------------采用：B8. 4008为四位两进造超前进位齐加器 .（）A. 过失B. 精确-----------------采用：B9. TTL与非门的多余输进端不妨交牢固下电仄 .（）A. 过失B. 精确-----------------采用：B10. 逻辑变量的与值，１比０大 .A. 过失B. 精确-----------------采用：A。
北航《数字电路》在线作业一【1】北航《数字电路》在线作业一单选题判断题一、单选题（共 15 道试题，共 60 分。
）1. 8位移位寄存器，串行输入时经（）个脉冲后，8位数码全部移入寄存器中A. 1B. 2C. 4D. 8-----------------选择：D2. TTL集成电路采用的是( ）控制，其功率损耗比较大A. 电压B. 电流C. 灌电流D. 拉电流-----------------选择：B3. 不属于矩形脉冲信号的参数有( ）.A. 周期B. 占空比C. 脉宽D. 扫描期-----------------选择：D4. 在数字系统里，当某一线路作为总线使用，那么接到该总线的所有输出设备（或器件）必须具有（）结构，否则会产生数据冲突。
A. 集电极开路C. 灌电流D. 拉电流-----------------选择：B5. 以下电路中，加以适当辅助门电路，（）适于实现单输出组合逻辑电路A. 奇偶校验器B. 数据选择器C. 数值比较器D. 七段显示译码器-----------------选择：B6. MOS集成电路采用的是（）控制，其功率损耗比较小A. 电压B. 电流C. 灌电流D. 拉电流-----------------选择：A7. 一个无符号4位权电阻DAC，最低位处的电阻为40KΩ，则最高位处电阻为（）A. 4KΩB. 5KΩC. 10KΩD. 20KΩ-----------------选择：B8. 常用的BCD码有( ）.A. 奇偶校验码C. 8421码D. 汉明码-----------------选择：C9. 多谐振荡器可产生（）A. 正弦波B. 矩形脉冲C. 三角波D. 锯齿波-----------------选择：B10. 与十进制数（53.5 ）10等值的数或代码为( ）.A. (0101 0011.0101 ）8421BCDB. (36.8 ）16C. (100101.1 ）2D. (65.7 ）8-----------------选择：A11. 组合逻辑电路消除竞争冒险的方法有（）A. 修改逻辑设计B. 在输出端接入缓冲电路C. 后级加缓冲电路D. 屏蔽输入信号的尖峰干扰-----------------选择：A12. 一个无符号10位数字输入的DAC，其输出电平的级数为（）A. 4B. 10C. 1024D. 1023-----------------选择：C13. A+BC= ( ）.A. A+BB. A+CC. （A+B ）（A+C ）D. B+C-----------------选择：C14. 一位十六进制数可以用( ）位二进制数来表示A. 1B. 2C. 4D. 16-----------------选择：C15. 卡诺图上变量的取值顺序是采用( ）的形式，以便能够用几何上的相邻关系表示逻辑上的相邻。

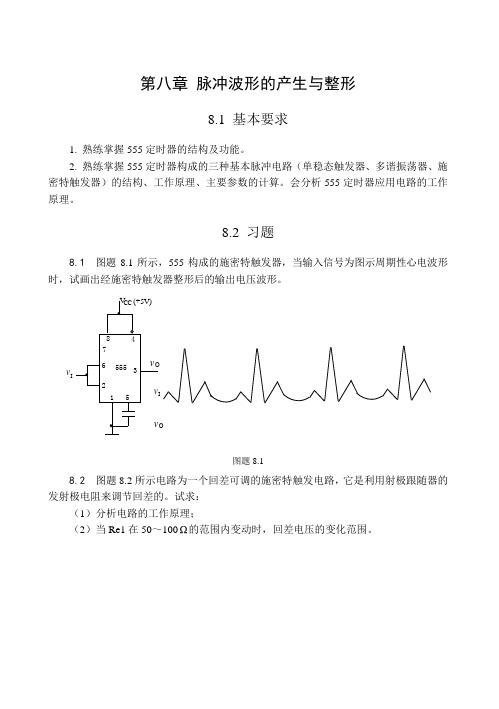

第八章 脉冲波形的产生与整形8.1 基本要求1. 熟练掌握555定时器的结构及功能。
2. 熟练掌握555定时器构成的三种基本脉冲电路（单稳态触发器、多谐振荡器、施密特触发器）的结构、工作原理、主要参数的计算。
会分析555定时器应用电路的工作原理。
8.2 习题8.1 图题8.1所示，555构成的施密特触发器，当输入信号为图示周期性心电波形时，试画出经施密特触发器整形后的输出电压波形。
vI图题8.18.2 图题8.2所示电路为一个回差可调的施密特触发电路，它是利用射极跟随器的发射极电阻来调节回差的。
试求：（1）分析电路的工作原理；（2）当Re1在50～100Ω的范围内变动时，回差电压的变化范围。
2v IO 1O 2图题8.28.3 在图8.3.1所示555构成的多谐振荡器电路中，已知R 1=1k Ω，R 2=8.2 k Ω，C =0.4 F 。
试求振荡周期T ，振荡频率f ，占空比q 。
8.4 图题8.4为一通过可变电阻R W 实现占空比调节的多谐振荡器，图中R W =R W1+R W2，试分析电路的工作原理，求振荡频率f 和占空比q 的表达式。
Ov CR R R图题8.48.5 图题8.5是用两个555定时器接成的延时报警器。
当开关S 断开后，经过一定的延迟时间后，扬声器开始发声。
如果在延迟时间内开关S 重新闭合，扬声器不会发出声音。
在图中给定参数下，试求延迟时间的具体数值和扬声器发出声音的频率。
图中G 1是CMOS 反相器，输出的高、低电平分别为V OH =12V ，V OL ≈0V 。
3)图题8.58.6 图题8.6是救护车扬声器发声电路。
在图中给定的电路参数下，设V CC=12V时，555定时器输出的高、低电平分别为11V和0.2V，输出电阻小于100Ω，试计算扬声器发声的高、低音的持续时间。
)RR图题8.68.7一过压监视电路如图题8.7所示，试说明当监视电压v x超过一定值时，发光二极管D将发出闪烁的信号。
北京航空航天大学数字电路与计算机组成原理试题(2002年)一、填空题(2’x5)1.数字信号有__________和__________两种形式。
2.逻辑代数有__________、__________和__________三种基本运算。
3.TTL三态门的三种可能输出状态是_________、_________和_________。
4.设计多输出组合电路时，只有充分考虑________，才能使电路达到最简。
5.Mealy型时序逻辑电路的输出是__________的函数，Moore形式需逻辑电路的输出是__________的函数。
二、判断改错题(2’x3)判断下列各题的正误，正确的在括号内记“”，错误的在括号内记“”并改正。
1.基本R-S触发器的次态方程是Q(n+1)=S+RQ，约束方程是R+S=1。
( )2.同步逻辑电路设计中，状态编码采用相邻编码是为了消除电路中的竞争。
( )3.电平异步时序电路不允许两个或两个以上的输入同时为1。
( )三、(8’)分析并化简题三图所示电路，说明该电路功能，并改用D触发器作为存储元件，实现其功能。
题三图四、(6’)分析题四图所示时序电路，说明该逻辑电路的功能(本电路未连接的输入端均按输入逻辑“1”理解)。
y题四图五、选择题(1’x10，四选一)1. CPU中决定指令执行顺序的是__________。
(A)标志寄存器(B)指令寄存器(C)程序计数器(D)数据缓冲器2. 条件转移指令执行时所依据的条件来自__________。
(A)指令寄存器(B)标志寄存器(C)程序计数器(D)地址寄存器3. PCI是一种可以配置成__________的总线。
(A)16位(B)32位(C)64位(D)32位或64位4. 子程序调用指令执行时，要把当前程序计数器PC的内容存到_______。
(A)通用寄存器(B)堆栈(C)指令寄存器(D)数据缓冲器5. [A B]补=__________。
北航《数字电路》在线作业一15秋满分答案一、单选题（共 15 道试题，共 60 分。
）1. 卡诺图上变量的取值顺序是采用(）的形式，以便能够用几何上的相邻关系表示逻辑上的相邻。
A. 二进制码B. 循环码C. ASCII码D. 十进制码-----------------选择：B数字电路第五版答案2. 逻辑表达式Y=AB可以用（）实现A. 正或门B. 正非门C. 正与门D. 或非门-----------------选择：C3. 101键盘的编码器输出（）位二进制代码A. 2B. 6C. 7D. 8-----------------选择：C4. 当逻辑函数有n个变量时，共有( ）个变量取值组合？A. nB. 2nC. n的平方D. 2的n次方-----------------选择：D5. 下列逻辑电路中为时序逻辑电路的是（）A. 变量译码器B. 加法器C. 数码寄存器D. 数据选择器-----------------选择：C6. 十进制数25用8421BCD码表示为( ）.A. 10 101B. 0010 0101C. 100101D. 10101-----------------选择：B7. 与十进制数（53.5 ）10等值的数或代码为( ）.A. (0101 0011.0101 ）8421BCDB. (36.8 ）16C. (100101.1 ）2D. (65.7 ）8-----------------选择：A8. 不属于矩形脉冲信号的参数有( ）.A. 周期B. 占空比C. 脉宽D. 扫描期-----------------选择：D9. 对于TTL与非门闲置输入端的处理，不可以（）.A. 接电源B. 通过电阻3kΩ接电源C. 接地D. 与有用输入端并联-----------------选择：C10. CMOS数字集成电路与TTL数字集成电路相比不具备的优点是（）.A. 微功耗B. 高速度C. 高抗干扰能力D. 电源范围宽-----------------选择：B11. 与CT4000系列相对应的国际通用标准型号为（）.A. CT74S肖特基系列B. CT74LS低功耗肖特基系列C. CT74L低功耗系列D. CT74H高速系列-----------------选择：B12. 一个无符号8位数字量输入的DAC，其分辨率为（）位A. 1B. 3C. 4D. 8-----------------选择：D13. 一个16选一的数据选择器，其地址输入（选择控制输入）端有（）个.A. 1B. 2C. 4D. 16-----------------选择：C14. TTL单定时器型号的最后几位数字为（）A. 555B. 556C. 7555D. 7556-----------------选择：A15. 在何种输入情况下，“与非”运算的结果是逻辑0( ）.A. 全部输入是0B. 任一输入是0C. 仅一输入是0D. 全部输入是1-----------------选择：D北航《数字电路》在线作业一单选题判断题二、判断题（共 10 道试题，共 40 分。
数字电子技术基础（A卷）一、填空题（本大题共22分）1、（本小题3分）十进制数126，对应8421BCD码，二进制数，十六进制数。
2、（本小题2分）二进制负整数–，补码表示为；反码表示为。
3、（本小题4分）逻辑函数BDF++=))((的反演式为；+ADBAAD对偶式为。
4、（本小题2分）三输入端TTL与非门如图所示，图中A点的电位为F点的电位F5、（本小题3分）八选一数据挑选器电路如图，该电路实现的逻辑函数是第１页/共7 页２6、（本小题3分）由集成异步计数器74LS290构成图示电路，该电路实现的是 进制计数器。
7、（本小题3分）逻辑函数AC C B B A F ++=，它的与非表达式为F= ；与或非表达式为F= ；或非—或非表达式为F= 。
8、（本小题2分）用555设计的多谐振荡器，要求振荡周期T=1~10s ，电容C=100μF 。
则电阻R 的范围是 。
二、（本题10分）图示电路中，A 、B 是输入数据变量，C 3、C 2、C 1、C 0是控制变量。
写出输出Y 的逻辑表达式，并说明该电路C 3、C 2、C 1、C 0为不同控制状态时是何种功能电路？三、（本题8分）写出图示ROM 阵列输出函数的逻辑表达式，列出真值表，说明逻辑功能。
74LS290Q 0Q 1Q 2R 0A R 0B S 9ACP 0CP 1CP第 ３ 页/共 7 页四、（本题8分）用3线—8线译码器和须要的门电路实现逻辑函数。
(,,)F A B C ABC BC A C =++五、（本题10分）已知JK 信号如图所示，请分离画出主从JK 触发器和负边沿JK 触发器的输出波形。
设触发器初始状态为0。
六、（本题15分）图示为序列信号发生器电路，它由一个计数器和一个四选一数据挑选器构成。
分析计数器的工作原理，决定其模值和状态转换关系；决定在计数器输出控制下，数据挑选器的输出序列。
设触发器初始状态为000。
1 A 01A 1 1A 2F 1F 0 CP J K七、（本题12分）画出用74161的异步清零功能构成的80进制计数器的连线图。
北航数电期末考试试题# 数字电子技术期末考试试题## 一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是（）。
- A. 与逻辑- B. 或逻辑- C. 非逻辑- D. 异或逻辑2. 下列哪个不是数字电路的特点？（）- A. 抗干扰能力强- B. 功耗低- C. 工作频率高- D. 体积大3. 触发器的主要用途是（）。
- A. 存储数据- B. 放大信号- C. 转换信号- D. 滤波4. 组合逻辑电路与时序逻辑电路的主要区别在于（）。
- A. 是否具有反馈- B. 是否使用触发器- C. 是否使用逻辑门- D. 是否需要电源5. 以下哪个不是布尔代数的基本运算？（）- A. 与- B. 或- C. 非- D. 除6. 一个4位二进制计数器最多可以计数到（）。
- A. 7- B. 15- C. 16- D. 2557. 逻辑门电路中的“门”是指（）。
- A. 电子元件- B. 电路功能- C. 电路结构- D. 电路接口8. 以下哪个不是数字电路设计中常用的简化方法？（） - A. 布尔代数简化- B. 卡诺图简化- C. 逻辑图简化- D. 代数分解简化9. 在数字电路中，同步信号的主要作用是（）。
- A. 提供电源- B. 控制时钟- C. 传递数据- D. 隔离噪声10. 下列哪个是数字电路中的存储元件？（）- A. 电阻- B. 电容- C. 电感- D. 逻辑门## 二、简答题（每题10分，共30分）1. 简述数字电路与模拟电路的主要区别。
2. 解释什么是同步计数器，并说明其工作原理。
3. 描述一个典型的数字电路设计流程。
## 三、计算题（每题25分，共50分）1. 给定一个逻辑表达式：\[ Y = \overline{A} \cdot B + A \cdot \overline{C} \]，使用卡诺图方法简化该表达式，并给出最简形式。
2. 假设有一个4位二进制计数器，其计数范围是0到15。
数字电路多选092 数字电路的分类在以下选项中选出为数字电路的：A.运算放大器B.计数器C.译码器D.加法器答案：B|C|D093 逻辑代数在以下选项中选出逻辑表达式的组成部分：A.逻辑变量B.逻辑常数0与1C.逻辑运算符D.括号答案：A|B|C|D094 与逻辑运算已知输入A，B为与逻辑关系，当输出为0时，AB可能的值是：A.A=1，B=0B.A=1，B=1C.A=0，B=0D.A=0，B=1答案：A|C|D095 二极管与门电路下列选项中属于二极管与门电路的缺点是：A.结构简单B.成本低C.作输出时发生电平漂移D.负载电阻的改变会影响输出电平的高低答案：C|D096 二极管或门电路下列选项中属于二极管或门电路的特点是：A.二极管或门存在电平漂移问题B.这种电路结构只用于集成电路内部的逻辑单元C.结构简单D.以上说法都不对答案：A|B097 三极管非门电路(反相器)当输入为高电平时，下列选项正确的是：A.三极管工作在深饱和状态B.三极管的基极电流大于深饱和时候的基极电流C.三极管的基极电流小于深饱和时候的基极电流D.输出电平接近于零答案：A|B|D098 TTL集成门电路下列选项中属于TTL反向器的动态特性传输延迟时间原因的是：A.管电阻B.连线的寄生电容C.响应时间D.以上说法都对答案：A|B099 TTL集成门电路下列选项属于TTL集成门电路交流噪声容限大的原因的是：A.三极管的开关时间B.分布电容的充放电过程C.传输延迟时间D.输入电流的大小答案：A|B100 组合逻辑电路的结构以下哪种元件是组合逻辑电路可能的组成部分：A.与门B.异或门C.存储单元D.反馈连接答案：A|B101 组合逻辑电路的分类下列信号属于全加器的输出的是：A.被加数B.加数C.低位进位答案：A|B|C102 组合逻辑电路的分类以下电路属于组合逻辑电路的是：A.数据选择器B.只读存储器C.编码器D.比较器答案：A|B|C|D103 竞争的概念按竞争的结果分类，下列选项正确的是：A.非临界竞争B.临界竞争C.竟争D.以上说法都对答案：A|B104 冒险的概念按冒险的险象分类，下列选项正确的是：A.静态险象B.动态险象C.函数险象D.以上说法都正确答案：A|B105 触发器的功能选出触发器的触发方式：A.电平B.脉冲C.边沿D.以上选项都正确答案：A|B|C|D106 触发器的功能下列哪些触发器（）无论其原处何态，只要次态相同，则所需激励相同。
数字电子技术基础(A 卷)（无答案）一． 解答下列问题（共40分，每小题5分）1. 十进制数 X = 117，其ASCII 码表示为： 。
在8位机器中，[X]补 = ，[-X]补 = 。
2. 已知逻辑函数：()F A C BC A B CD =+++，直接用反演规则写出其反函数和对偶函数。
3. 用卡诺图化简逻辑函数∑∑+=)15,1013,8,2,1()14,12,7,6,0(44d m F4. 用OC 门驱动发光二极管电路如图，若V F =2V ，I F =20mA ，试完善电路并计算电阻R=?5. 画出图示电路的输出波形路存示电中触器：保持时间 t h = 5ns ，传输迟延时间t pdcp-Q,/Q = 30ns ， 门G 迟延t pd G = 10ns ， 时钟脉冲F max = ?二． 逻辑函数 (,,)F A B C ABC BC AC =++（本题共14分，每小题7分）1. 用3-8译码器及适当门电路实现。
2. 用“四选一”数据选择器及适当门电路实现。
三． 分析下列电路所实现的逻辑功能（本题共16分，每小题8分）1. 由2-5-10进制异步计数器构成的电路。
2. 由74LS163构成计数器电路。
四． 某同步时序系统的原始状态表如图示（本题15分）1. 用隐含表法化简；2. 自然序编码；3. 用JK 触发器及适当门设计电路；4. 检查是否可以自启动。
一、填空题（本大题共22分）1、（本小题3分）十进制数 126，对应8421BCD 数 。
2、（本小题2分）二进制负整数 –1011011，补码表示为 ；反码表示为 。
3、（本小题4分）逻辑函数BD AD B A D A F +++=))((的反演式为 ；对偶式为 。
4、（本小题2分）三输入端TTL 与非门如图所示，图中A 点的电位为 F 点的电位为 。
5、（本小题3F= 。
6、（本小题3构成图示电路，该电路实现的是 进制计数器。
7、（本小题3分）逻辑函数AC C B B A F ++=，它的与非表达式为F= ；与或非表达式为F= ；或非—或非表达式为F= 。
8、（本小题2分）用555设计的多谐振荡器，要求振荡周期T=1~10s ，电容C=100?F 。
则电阻R 的范围是 。
二、（本题10分）图示电路中，A 、B 是输入数据变量，C 3、C 2、C 1、C 0是控制变量。
写出输出Y 的逻辑表达式，并说明该电路C 3、C 2、C 1、C 0为不同控制状态时是何种功能电路 三、（本题8分）写出图示ROM 阵列输出函数的逻辑表达式，列出真值表，说明逻辑功能。
触发器和负边沿JK 触发器的输出波形。
设M=0时A 卷标准答案及评分标准A A A《数字电路》期末考试A卷题目：一、求解下列各题：（本题共20分，每小题4分）1、用公式法化简逻辑函数2、用卡诺图化简逻辑函数∑=)130,3,5,6,8,()D ,C ,B ,A (4m F 无关最小项为∑)10,4,1(d ；3、图(a)所示为TTL 电路，输入信号A 、B 、C 的波形如(b)所示，对应画出输出信号的波形。
4、图示电路为发光二极管驱动电路，其中OC 门的输出低电平V OL =0.3V ，输出低电平时的最大负载电流I OL =12mA ，发光二极管的导通电压V D =1.5V ，发光时其电流10mA ≤I D ≤15mA 。
试问：（1）如图所示两电路中，发光二极管各在什么情况下发光 （2）电阻R 1、R 2的取值范围。
5、由555构成的单稳态触发器中，已知V CC =9V ，R=27K Ω，C=0.05μF 。
估算输出脉冲的宽度t w 。
二、试用八选一数据选择器及适当门电路实现下面逻辑关系（本题12分）。
F （A ，B ，C ，D ）=AB+ABCD+ACD+ACD+ABCD三、由四位加法器74LS283、四位比较器74LS85构成的逻辑电路如图所示，A=A 3A 2A 1A 0，B=B 3B 2B 1B 0，A 、B 为四位二进制数，试分析该电路的逻辑功能。
（本题12分）四、逻辑电路和各输入信号波形如图所示，画出各触发器Q 端的波形。
各触发器的初始状态为0。
（本题12分）五、由移位寄存器74LS194和3—8译码器组成的时序电路如图所示，分析该电路。
（1）画出74LS194的状态转换图；（2）说出Z 的输出序列。
（本题13分） 六、已知某同步时序电路的状态转换图如图所示。
（1）作出该电路的状态转换表；（2）若用D 触发器实现该电路时写出该电路的激励方程；（3）写出输出方程。
（本题15分） 七、电路由74LS161和PROM 组成。
（1）分析74LS161的计数长度；（2）写出W 、X 、Y 、Z 的函数表达式；（3）在CP 作用下。
分析W 、X 、Y 、Z 端顺序输出的8421BCD 码的状态（W 为最高位，Z 为最低位），说明电路的功能。
（本题16分）《 数字电子技术基础》期末考试A 卷标准答案及评分标准74LS8574LS283 CP CP（a ） （b ）74LS161 D C B AW X Y ZT P1 φ 1φ 1 1 11φ00 ABCD00 01 01 11 11 10 10 一、 1、 评分标准：分步酌情给分。
2、解：D C B B D B D +++=D A A C B F评分标准：卡诺图画对得2分，化简后的式子得2分，约束方程1分3、按照波形酌情给分。
4、（1）a 图在OC 门输出高电平时发亮；b 图在OC 门输出低电平时发亮。
2分（2）105.15R 155.151-≤≤- 即： 230Ω≤R 1≤350Ω 100.3-5.15R 120.3-5.152-≤≤- 即： 270Ω≤R 2≤320Ω 求出R 1、R 2得2分5、s 10485.11RC .1t 3W -⨯== 4分二、有式子改写成标准式或写出真值表或画出卡诺图得6分，用八选一数据选择器画出电路图得6分。
（2）求激励方程X Q Q Q D 求出D 2得4分X Q Q X Q Q X Q Q 121212⊕⊕=++ 求出D 1得4分X Q X Q Z 12+= 求出Z 得3分 七、 （1）6分。
（2）6分。
（3） 写出输出序列得4分。
《 数字电子技术基础 》补考试卷题目：一、求解下列问题：（25分）1．求函数B A D B C AB F =的对偶函数。
（4分）2．将具有约束项的逻辑函数∑=)8,10,110,2,3,5,7,(4m F +∑)15,14(d 化简为最简与或式。
（4分） 3．图1中电路为TTL 门电路，若用高内阻电压表各图M 点的电压，估算一下量测出M 点的电压为多少伏，并说明理由。
（5分）4．由555定时器构成的施密特触发器如图2（a ）所示，试求：1、在图（b ）中画出该电路的电压传输特性曲线；2、如果输入U i 为图（c ）的波形，画出对应输出U O 的波形。
(a) (b) （c 图 25．有一个逐次逼近型8位A/D 转换器，若时钟频率为250kHz ，完成一次转换需要多长时间（4分）二、分析由双四选一数据选择器构成的组合电路所实现的逻辑功能，并用74LS138译码器重新实现之。
要求：（1）列出真值表；(2)说明电路功能；（3）在图(b)上直接画出。
（15分）(a) (b)图 3三、按图4所示JK 触发器的输入波形，试画出主从触发器及负边沿JK 触发器的输出波形。
（8分）图4四、图5是由两片同步十六进制计数器74LS161组成的计数器，试分析两片串联起来是多少进制（12五、图6“0六、用J-K 触发器设计一个同步五进制加法计数器。
要求写出全部设计过程，并验证自启动。
（15分）七、图7所示为一可变进制计数器。
其中74LS138为3线/8线译码器，当S 1=1且S S 230==时，它进行译码操作，即当A 2A 1A 0从000到111变化时Y Y 17~依次被选中而输出低电平。
T1153为四选一数据选择器。
试问当MN 为10时计数器是几进制列出状态转换表。
（15分）《 数字电子技术基础》期末考试A 卷补考卷标准答案及评分标准《 数字电子技术基础 》期末考试卷题目：一、求解下列问题：1．求函数CD C B A f ++=)(1的反函数和对偶函数。
（4分）2．用卡诺图将具有约束项的逻辑函数∑∑+=)119,8,310()141312107652(),,,(，，，，，，，，，，d m D C B A F 化简为最简与或式。
（6分）3．图1中，G 1为TTL 三态门，G 2为TTL 与非门。
当C =0和C =1时，试分别说明在下列情况下，万用表的读数输出电压u o 各为多少伏（5分）（1（24．（121F F 和（7分）（2）用集成4位二进制计数器74LS161采用置数法（同步置数）实现十二进制计数器，直接在图2(b)上画。
（8分）(a) (b)F 12F A B CQ AQ BQ CQ DCP74LS161PTD C B A L D C rR CO图25．某一控制系统中，要求所用D/A转换器的精度小于0.25%,试问应选用多少位的D/A转换器（5分）二、设计一个四变量的多数表决电路，当输入变量A、B、C、D有3个或3个以上输出为1，输入为其他状态是输出为0。
要求：（1）列出真值表；（2）写出表达式；（3）用八选一数据选择器实现；（4）用两片74LS138译码器和适当门电路实现。
（八选一数据选择器和74LS138译码器如图3所示，在图上连线即可。
）（15分）图3三、按图4所示JK触发器的输入波形，试画出主从触发器及负边沿JK触发器的输出波形。
（7分）图4四、单稳态电路如图5所示，计算电路的单稳态时间t w。
根据计算的t w值确定哪一个输入触发信号是合理的。
（8分）V CCu oC5t O20407080100120140t O20407080100120140i2uui1u (a)(b)图 5五、图6是由两片同步十进制计数器74LS160组成的计数器，试分析两片分别是几进制两片串联起来是多少进制（10分）图6六、用D触发器设计一个灯光控制逻辑电路。
要求当输入X=1时，红、绿、黄三种颜色的灯在时钟信号作用下，按下表规定的顺序转换状态；当输入X=0时，上述顺序正好相反。
上述两种情况均在红、绿、黄等都亮时输出Y=1，其余状态Y=0.。
（表中的1表示灯亮，0表示灯其中74LS138为3线/8线译码器，当S1=1且032==SS时，它进行译码操作，即当A2A1A0从000到111变化时，71~YY依次被选中而输出低电平。
T1153为四选一数据选择器。
（1）试问当MN为00时，由集成74LS290构成计数器是几进制此时显示数码管BS201A显示的最大数字是什么（2）当MN为10时，由集成74LS290构成计数器是几进制（10分）图7(?s)(?s)《 数字电子技术基础》期末考试A 卷标准答案及评分标准一、填空：1.)(1D C C B A f ++= )('1D C BC A f ++=(求反与或互换、原反互换后得2分，求对偶与或互换得2分，不必化简。
