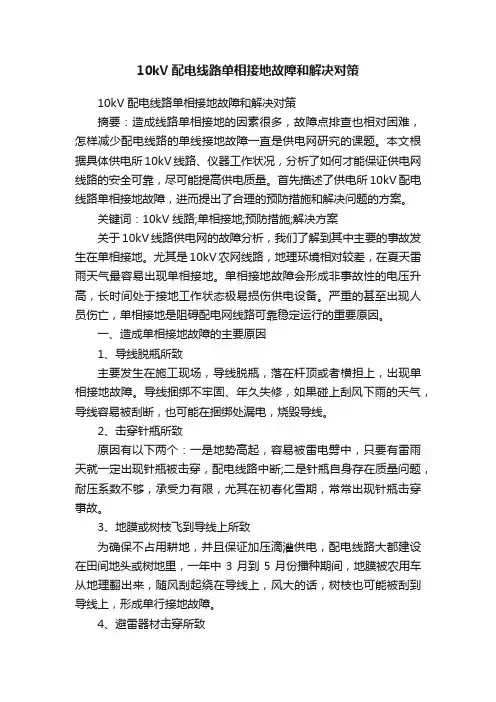

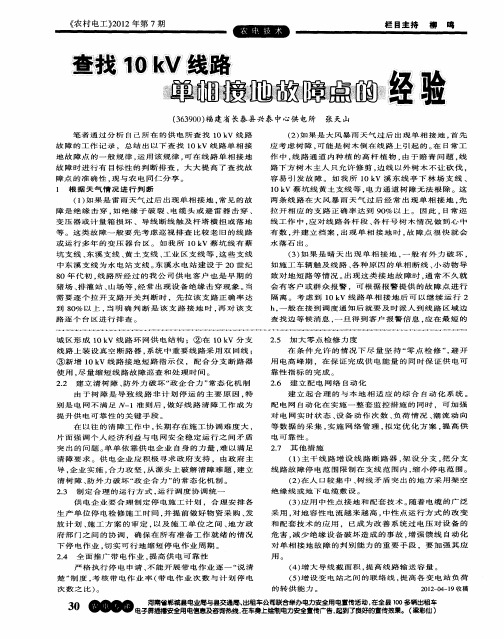

10kV配电线路单相接地故障和解决对策10kV配电线路单相接地故障和解决对策摘要：造成线路单相接地的因素很多，故障点排查也相对困难，怎样减少配电线路的单线接地故障一直是供电网研究的课题。

本文根据具体供电所10kV线路、仪器工作状况，分析了如何才能保证供电网线路的安全可靠，尽可能提高供电质量。

首先描述了供电所10kV配电线路单相接地故障，进而提出了合理的预防措施和解决问题的方案。

关键词：10kV线路;单相接地;预防措施;解决方案关于10kV线路供电网的故障分析，我们了解到其中主要的事故发生在单相接地。

尤其是10kV农网线路，地理环境相对较差，在夏天雷雨天气最容易出现单相接地。

单相接地故障会形成非事故性的电压升高，长时间处于接地工作状态极易损伤供电设备。

严重的甚至出现人员伤亡，单相接地是阻碍配电网线路可靠稳定运行的重要原因。

一、造成单相接地故障的主要原因1、导线脱瓶所致主要发生在施工现场，导线脱瓶，落在杆顶或者横担上，出现单相接地故障。

导线捆绑不牢固、年久失修，如果碰上刮风下雨的天气，导线容易被刮断，也可能在捆绑处漏电，烧毁导线。

2、击穿针瓶所致原因有以下两个：一是地势高起，容易被雷电劈中，只要有雷雨天就一定出现针瓶被击穿，配电线路中断;二是针瓶自身存在质量问题，耐压系数不够，承受力有限，尤其在初春化雪期，常常出现针瓶击穿事故。

3、地膜或树枝飞到导线上所致为确保不占用耕地，并且保证加压滴灌供电，配电线路大都建设在田间地头或树地里，一年中3月到5月份播种期间，地膜被农用车从地理翻出来，随风刮起绕在导线上，风大的话，树枝也可能被刮到导线上，形成单行接地故障。

4、避雷器材击穿所致为确保变压器等一系列供电设施的安全运作，依据地区的气候变化，会在变压器上配套安装避雷针，可能与雷电大小有关系，也可能是避雷针本身质量不过关，造成避雷针击穿引起单相接地故障。

2011年奎屯曾发生过避雷针击穿事件，当时值班人员描述：工业线单相接地请求配电所检查，排除故障，维修人员接到命令立即感到现场，逐一排查，最后确定是避雷针的问题。

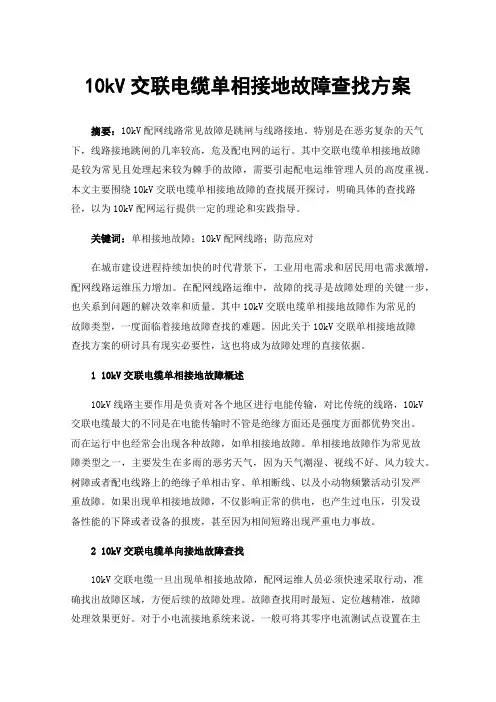

10kV交联电缆单相接地故障查找方案摘要：10kV配网线路常见故障是跳闸与线路接地。

特别是在恶劣复杂的天气下，线路接地跳闸的几率较高，危及配电网的运行。

其中交联电缆单相接地故障是较为常见且处理起来较为棘手的故障，需要引起配电运维管理人员的高度重视。

本文主要围绕10kV交联电缆单相接地故障的查找展开探讨，明确具体的查找路径，以为10kV配网运行提供一定的理论和实践指导。

关键词：单相接地故障；10kV配网线路；防范应对在城市建设进程持续加快的时代背景下，工业用电需求和居民用电需求激增，配网线路运维压力增加。

在配网线路运维中，故障的找寻是故障处理的关键一步，也关系到问题的解决效率和质量。

其中10kV交联电缆单相接地故障作为常见的故障类型，一度面临着接地故障查找的难题。

因此关于10kV交联单相接地故障查找方案的研讨具有现实必要性，这也将成为故障处理的直接依据。

110kV交联电缆单相接地故障概述10kV线路主要作用是负责对各个地区进行电能传输，对比传统的线路，10kV交联电缆最大的不同是在电能传输时不管是绝缘方面还是强度方面都优势突出。

而在运行中也经常会出现各种故障，如单相接地故障。

单相接地故障作为常见故障类型之一，主要发生在多雨的恶劣天气，因为天气潮湿、视线不好、风力较大。

树障或者配电线路上的绝缘子单相击穿、单相断线、以及小动物频繁活动引发严重故障。

如果出现单相接地故障，不仅影响正常的供电，也产生过电压，引发设备性能的下降或者设备的报废，甚至因为相间短路出现严重电力事故。

2 10kV交联电缆单向接地故障查找10kV交联电缆一旦出现单相接地故障，配网运维人员必须快速采取行动，准确找出故障区域，方便后续的故障处理。

故障查找用时最短、定位越精准，故障处理效果更好。

对于小电流接地系统来说，一般可将其零序电流测试点设置在主线路及分支线路上，分别对主线路和分支线路进行编号，依次分析。

如果出现单相接地故障，线路与地面之间电压会有明显变化，即便降到了0kV，相线也会上升到线电压。

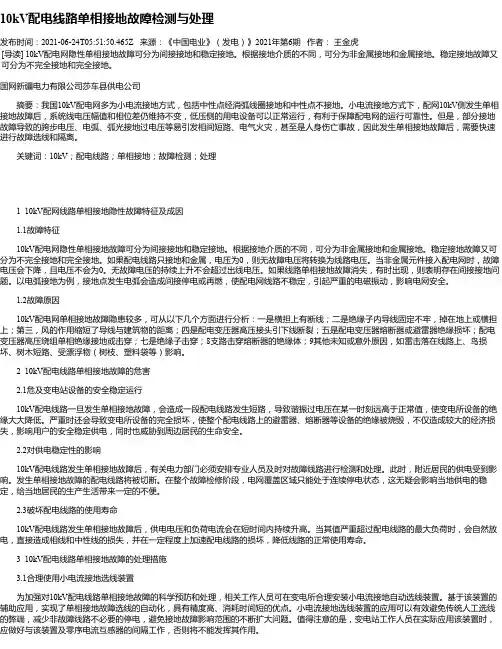

10kV配电线路单相接地故障检测与处理发布时间：2021-06-24T05:51:50.465Z 来源：《中国电业》（发电）》2021年第6期作者：王金虎[导读] 10kV配电网隐性单相接地故障可分为间接接地和稳定接地。

根据接地介质的不同，可分为非金属接地和金属接地。

稳定接地故障又可分为不完全接地和完全接地。

国网新疆电力有限公司莎车县供电公司摘要：我国10kV配电网多为小电流接地方式，包括中性点经消弧线圈接地和中性点不接地。

小电流接地方式下，配网10kV侧发生单相接地故障后，系统线电压幅值和相位差仍维持不变，低压侧的用电设备可以正常运行，有利于保障配电网的运行可靠性。

但是，部分接地故障导致的跨步电压、电弧、弧光接地过电压等易引发相间短路、电气火灾，甚至是人身伤亡事故，因此发生单相接地故障后，需要快速进行故障选线和隔离。

关键词：10kV；配电线路；单相接地；故障检测；处理1 10kV配网线路单相接地隐性故障特征及成因1.1故障特征10kV配电网隐性单相接地故障可分为间接接地和稳定接地。

根据接地介质的不同，可分为非金属接地和金属接地。

稳定接地故障又可分为不完全接地和完全接地。

如果配电线路只接地和金属，电压为0，则无故障电压将转换为线路电压。

当非金属元件接入配电网时，故障电压会下降，且电压不会为0。

无故障电压的持续上升不会超过出线电压。

如果线路单相接地故障消失，有时出现，则表明存在间接接地问题。

以电弧接地为例，接地点发生电弧会造成间接停电或再燃，使配电网线路不稳定，引起严重的电磁振动，影响电网安全。

1.2故障原因10kV配电网单相接地故障隐患较多，可从以下几个方面进行分析：一是横担上有断线；二是绝缘子内导线固定不牢，掉在地上或横担上；第三，风的作用缩短了导线与建筑物的距离；四是配电变压器高压接头引下线断裂；五是配电变压器熔断器或避雷器绝缘损坏；配电变压器高压绕组单相绝缘接地或击穿；七是绝缘子击穿；8支路击穿熔断器的绝缘体；9其他未知或意外原因，如雷击落在线路上、鸟损坏、树木短路、受漂浮物（树枝、塑料袋等）影响。

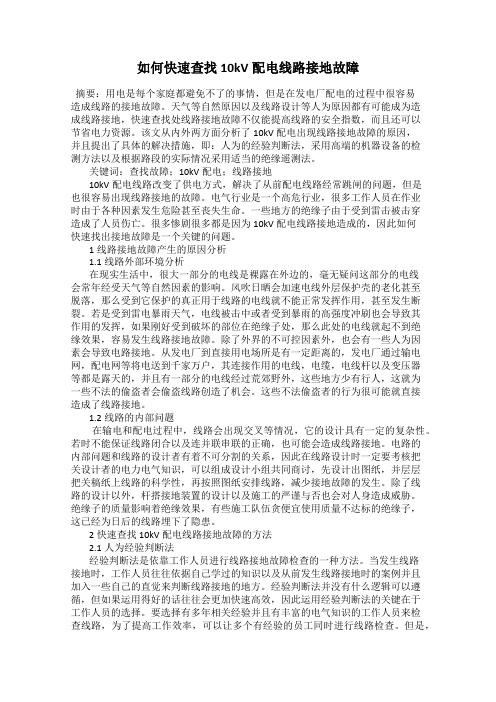

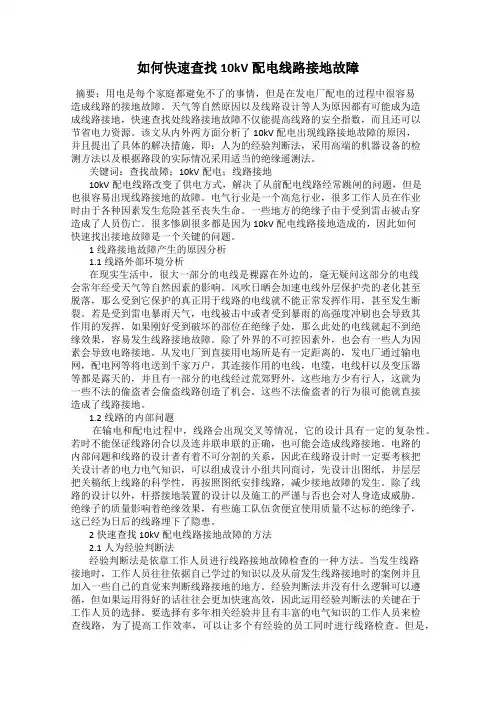

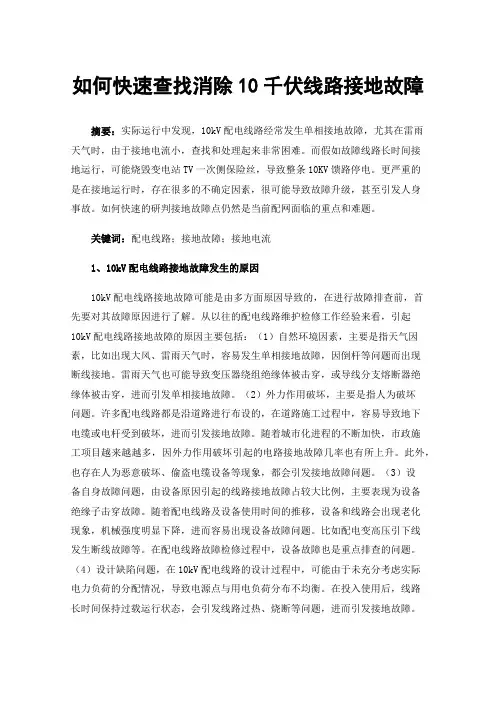

如何快速查找10kV配电线路接地故障摘要：用电是每个家庭都避免不了的事情，但是在发电厂配电的过程中很容易造成线路的接地故障。

天气等自然原因以及线路设计等人为原因都有可能成为造成线路接地，快速查找处线路接地故障不仅能提高线路的安全指数，而且还可以节省电力资源。

该文从内外两方面分析了10kV配电出现线路接地故障的原因，并且提出了具体的解决措施，即：人为的经验判断法，采用高端的机器设备的检测方法以及根据路段的实际情况采用适当的绝缘遥测法。

关键词：查找故障；10kV配电；线路接地10kV配电线路改变了供电方式，解决了从前配电线路经常跳闸的问题，但是也很容易出现线路接地的故障。

电气行业是一个高危行业，很多工作人员在作业时由于各种因素发生危险甚至丧失生命。

一些地方的绝缘子由于受到雷击被击穿造成了人员伤亡。

很多惨剧很多都是因为10kV配电线路接地造成的，因此如何快速找出接地故障是一个关键的问题。

1线路接地故障产生的原因分析1.1线路外部环境分析在现实生活中，很大一部分的电线是裸露在外边的，毫无疑问这部分的电线会常年经受天气等自然因素的影响。

风吹日晒会加速电线外层保护壳的老化甚至脱落，那么受到它保护的真正用于线路的电线就不能正常发挥作用，甚至发生断裂。

若是受到雷电暴雨天气，电线被击中或者受到暴雨的高强度冲刷也会导致其作用的发挥，如果刚好受到破坏的部位在绝缘子处，那么此处的电线就起不到绝缘效果，容易发生线路接地故障。

除了外界的不可控因素外，也会有一些人为因素会导致电路接地。

从发电厂到直接用电场所是有一定距离的，发电厂通过输电网，配电网等将电送到千家万户，其连接作用的电线，电缆，电线杆以及变压器等都是露天的，并且有一部分的电线经过荒郊野外，这些地方少有行人，这就为一些不法的偷盗者会偷盗线路创造了机会。

这些不法偷盗者的行为很可能就直接造成了线路接地。

1.2线路的内部问题在输电和配电过程中，线路会出现交叉等情况，它的设计具有一定的复杂性。

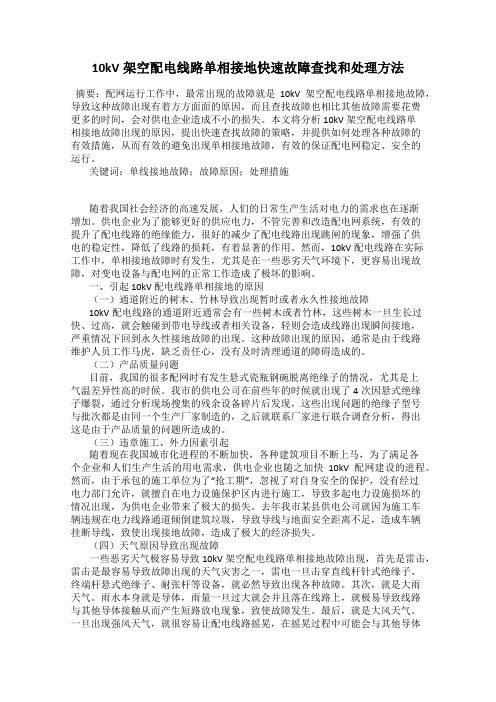

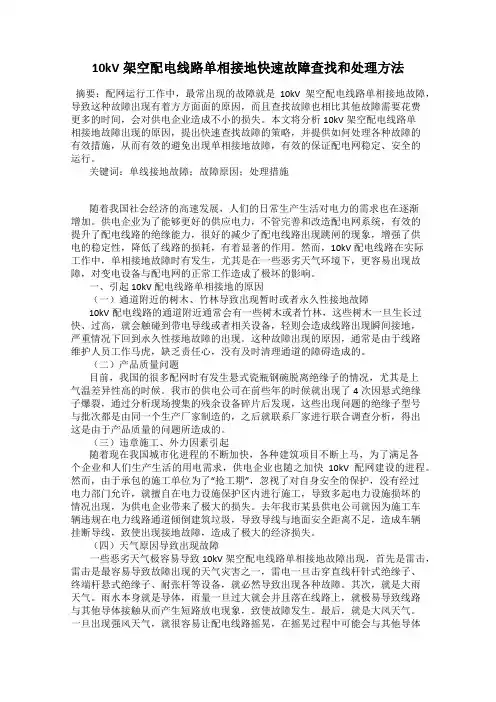

10kV架空配电线路单相接地快速故障查找和处理方法摘要：配网运行工作中，最常出现的故障就是10kV架空配电线路单相接地故障，导致这种故障出现有着方方面面的原因，而且查找故障也相比其他故障需要花费更多的时间，会对供电企业造成不小的损失。

本文将分析10kV架空配电线路单相接地故障出现的原因，提出快速查找故障的策略，并提供如何处理各种故障的有效措施，从而有效的避免出现单相接地故障，有效的保证配电网稳定、安全的运行。

关键词：单线接地故障；故障原因；处理措施随着我国社会经济的高速发展，人们的日常生产生活对电力的需求也在逐渐增加。

供电企业为了能够更好的供应电力，不管完善和改造配电网系统，有效的提升了配电线路的绝缘能力，很好的减少了配电线路出现跳闸的现象，增强了供电的稳定性，降低了线路的损耗，有着显著的作用。

然而，10kV配电线路在实际工作中，单相接地故障时有发生，尤其是在一些恶劣天气环境下，更容易出现故障，对变电设备与配电网的正常工作造成了极坏的影响。

一、引起 10kV 配电线路单相接地的原因（一）通道附近的树木、竹林导致出现暂时或者永久性接地故障10kV配电线路的通道附近通常会有一些树木或者竹林，这些树木一旦生长过快、过高，就会触碰到带电导线或者相关设备，轻则会造成线路出现瞬间接地，严重情况下回到永久性接地故障的出现。

这种故障出现的原因，通常是由于线路维护人员工作马虎，缺乏责任心，没有及时清理通道的障碍造成的。

（二）产品质量问题目前，我国的很多配网时有发生悬式瓷瓶钢碗脱离绝缘子的情况，尤其是上气温差异性高的时候。

我市的供电公司在前些年的时候就出现了4次因悬式绝缘子爆裂，通过分析现场搜集的残余设备碎片后发现，这些出现问题的绝缘子型号与批次都是由同一个生产厂家制造的，之后就联系厂家进行联合调查分析，得出这是由于产品质量的问题所造成的。

（三）违章施工、外力因素引起随着现在我国城市化进程的不断加快，各种建筑项目不断上马，为了满足各个企业和人们生产生活的用电需求，供电企业也随之加快10kV 配网建设的进程。

10kV配电线路电缆故障查找方法10kV配电线路电缆故障是电力系统中常见的问题，一旦出现故障可能会造成停电、损坏设备等严重后果。

及时准确地查找和修复电缆故障对于维护电力系统的稳定运行至关重要。

本文将介绍一些关于10kV配电线路电缆故障查找的方法，希望可以帮助相关工作人员提高工作效率，提高故障查找的准确性。

一、外观检查在进行故障查找之前，需要对10kV配电线路的电缆进行外观检查。

外观检查是最基本的一步，可以通过目测发现一些电缆外部的损坏情况，比如绝缘层的破损、接头处的漏油等。

如果发现了这些问题，需要及时进行修复或更换，以免引起更大的故障。

二、断路器查找接下来，可以通过断路器查找的方法来定位电缆故障的位置。

断开配电线路上游的断路器，然后使用线路测试仪器查找到断路器后的电压值。

如果发现后方的电压为零，即可初步判断故障点位于断路器后。

然后逐步移动测试仪器，直至找到断路器前的电压为零的位置，即为故障点所在。

在使用该方法时需要小心谨慎，以免对线路造成进一步损坏。

三、局部放电检测另外一种方法是利用局部放电检测技术来查找电缆故障。

局部放电是电介质中的局部放电现象，主要是由于电压应力或绝缘层缺陷引起的。

局部放电检测可以通过检测电缆的局部放电信号来定位故障点，比如利用放大器和高频探头来捕捉放电信号，再通过分析放电信号的波形和幅值来确定故障点。

这种方法适用于查找绝缘层损坏或接头处的故障。

四、超声波检测超声波检测是一种非接触的故障检测方法，可以用来查找电缆中导体之间或导体与绝缘层之间的故障。

通过使用超声波探头来扫描电缆，当波束遇到故障点时，会发生反射和散射，从而被探测仪器捕获。

通过分析捕获的信号可以准确地确定故障点的位置。

这种方法对于查找电缆内部的故障非常有效，但需要专业的人员和设备来操作。

五、热红外检测热红外检测是利用红外热像仪来检测电缆故障的一种方法。

当电缆出现故障时，会产生热量，而红外热像仪可以将这些热量转化为图像显示出来，从而可以清晰地看到故障点的位置。

10kV配电网线路单相接地故障的查找及改进方法摘要：10kV配电网已被电网建设广泛使用，其运行安全、可靠，对促进社会发展，改善人民生活质量具有重大的现实意义。

然而，在10 kV配电网络中，单相接地是一种非常普遍的故障，它对社会经济的发展和人们的日常生活造成了很大的影响。

因此，本文对10 kV配网单相接地故障进行了探讨，着重阐述了其产生的原因和对电网的影响，并就如何解决该问题进行了探讨。

关键词：10kV配电网；单相接地；故障查找；改进方法引言：配电线路的故障问题历来是各大电网公司关注的焦点，对其成因进行分析，在保证电网正常运行的前提下，通过对现有配电线路的故障原因的综合分析，认为在单相接地故障时，将导致配电系统发生故障，严重影响电力系统的正常工作，从而导致电力系统发生安全事故。

10kV配电网是当前最常用的配电方式之一，它的单相接地故障直接关系到整个系统的安全。

因此，对其成因进行分析，并针对这些问题提出相应的对策，对于确保电网安全运行有着重大的现实意义。

一、10kV配电网线路单相接地故障（一）故障特征通过实际观测和数据验证，在晴好天气条件下，极少数的单相接地失效。

在雨季、大风、暴雪等天气条件下，出现单相接地失效的概率很高。

当出现完全接地故障时，地线的电压会降低，而不接地的电压会增加3倍。

这时，电网可以在1-2个小时内有接地。

当出现永久接地故障时，在无法及时排除的情况下，无故障相的电压上升为线路电压，若在供电持续时间较长的情况下，会产生高电压，造成用户的电器设备损坏，甚至烧毁变压器，从而危及电网的安全[1]。

（二）发生单相接地故障原因10kV配电网络发生接地故障的原因有很多。

夏季雷雨季节，电线极易受雷击，造成线路单相接地失效。

其中，绝缘子击穿，线路断线，避雷器击倒，变压器绝缘损坏等。

同时，电缆在冰天雪地里也容易发生单相接地故障;在被树木压倒时，在台风、大风、暴雨的时候，很容易导致电线被折断。

此外，设备方面也会出现故障，设备的使用年限增加，使用寿命减少，设备绝缘会逐渐老化，最终都会导致单相接地故障。

10kV配电线路接地故障快速定位方法的探讨电力系统中，配电线路的接地故障是一种常见故障，在工程实践中需要快速、准确地定位故障点。

本文将讨论几种常见的10kV配电线路接地故障快速定位方法。

一、单项跳闸法单项跳闸法是一种常用的快速定位接地故障的方法，其原理是通过跳闸后检测电缆段电阻的变化来定位故障点。

具体步骤如下：1、先合上故障线路开关，隔离故障点。

2、将其一端与地面相接，另一端接电源，注意输入电压不能超过故障线路额定电压。

3、记录原始电流、电压值，并进行计算，得到该电缆段的电阻值。

4、瞬时跳闸，记录跳闸前后的电阻值，计算变化值。

5、根据电缆段阻值变化的大小，判断故障点的位置。

如果变化值最大，则故障点就靠近故障点一侧的电缆段；如果变化值最小，则故障点就在跳闸两侧电缆段之间。

二、震荡法震荡法也是一种较为常用的接地故障定位方法。

其原理是通过向线路注入特定频率的信号，测量信号在不同位置的反射时间和幅度，以确定故障点位置。

具体步骤如下：1、使用特定频率的信号发生器，以震荡方式向故障线路注入信号。

2、使用特定的监测仪器接收信号，并记录不同位置的反射时间和幅度。

3、分析采集到的数据，从反射时间和幅度的变化趋势，确定故障点的位置。

三、高阻比法高阻比法也是一种常用的接地故障定位方法。

其原理是利用高阻比变压器将测试电压比由1:1提高至1:100以上，然后通过计算得到故障点的位置。

1、在故障电缆的一个绝缘分界点处接入高阻比变压器。

2、在变压器的高压侧加入一定的交流测试电压，然后在低压侧测量电流。

3、使用兆欧表或者特定的测试仪器测量电压和电流值，并计算出高阻比变压器的转化比。

4、根据变压器的转化比和测量到的电流值来计算出电线故障点的位置。

以上三种方法都各自有其优缺点，结合实际情况和工程特点，选择最合适的方法进行接地故障快速定位。

在实际维护过程中，需要及时对故障点进行修复，减少故障对正常供电所带来的影响。

10kV配电线路电缆故障查找方法在10kV配电线路中，电缆故障是比较常见的问题，一旦出现故障，会直接影响到电网的正常运行和供电质量。

及时有效地查找和排除电缆故障对于维护电网的正常运行非常重要。

下面我们将介绍一些关于10kV配电线路电缆故障查找方法，希望对相关工作人员有所帮助。

1.线路巡视线路巡视是最基本的查找电缆故障的方法之一。

通过定期的巡视工作，可以及时发现线路上是否存在松动、腐蚀、裂纹、老化等现象，从而预防电缆故障的发生。

巡视人员在巡视过程中要仔细观察线路的各个部分，尤其是接头、分支箱、管道等地方，发现异常情况要及时报告并进行处理。

2.电缆测试仪电缆测试仪是一种专门用于检测电缆完好性和故障位置的设备，通过测量电缆的绝缘电阻、介质损耗、漏电流等参数，可以判断电缆是否存在故障，并且可以定位故障的具体位置。

使用电缆测试仪可以快速准确地查找电缆故障，提高工作效率，减少对电网的影响。

3.红外热像仪红外热像仪是一种利用红外线辐射原理检测温度分布的设备，可以帮助工作人员快速地发现电缆接头、绝缘子等部位的异常温度情况，从而判断是否存在故障和定位故障位置。

使用红外热像仪可以避免对线路的停电和拆卸操作，减少了维修成本，提高了工作的安全性和便捷性。

4.局部放电检测仪局部放电检测仪是用于检测电气设备中的局部放电现象的设备，通过监测设备中的放电信号，可以判断设备是否存在绝缘损坏和故障。

使用局部放电检测仪可以帮助工作人员精确地找到故障部位，并且可以对设备的健康状况进行监测和评估，提高了对电缆故障的检测精度和可靠性。

5.超声波检测仪超声波检测仪是一种专门用于检测绝缘材料中声波传播情况的设备，可以帮助工作人员发现电缆绝缘材料中的裂纹、气泡、异物等缺陷，从而及时预防电缆故障的发生。

使用超声波检测仪可以对电缆进行非损检测，不影响电缆的正常运行，大大提高了工作的效率和安全性。
