管线测量技术要求

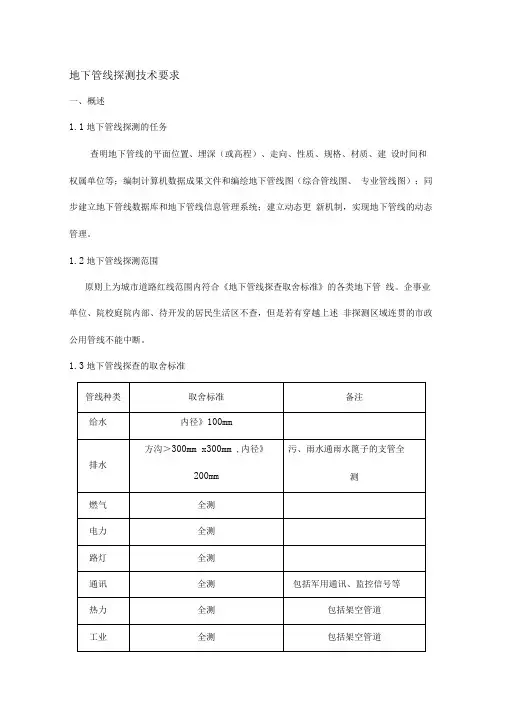

地下管线探测技术要求一、概述1.1地下管线探测的任务查明地下管线的平面位置、埋深（或高程）、走向、性质、规格、材质、建设时间和权属单位等；编制计算机数据成果文件和编绘地下管线图（综合管线图、专业管线图）；同步建立地下管线数据库和地下管线信息管理系统；建立动态更新机制，实现地下管线的动态管理。

1.2地下管线探测范围原则上为城市道路红线范围内符合《地下管线探查取舍标准》的各类地下管线。

企事业单位、院校庭院内部、待开发的居民生活区不查，但是若有穿越上述非探测区域连贯的市政公用管线不能中断。

1.3地下管线探查的取舍标准1.4坐标系与比例尺规定地下管线探测与基础资料编制的坐标系统要和城市规划、建设使用的坐标系统相一致，即地方坐标系。

地下管线探测和成图基本比例尺为1：500。

分测区探测时，测区边界线应为1：500图幅分界线。

1.5精度要求地下管线探测的管线点是指管线的特征点（简称特征点）及附属设施中心点（简称附属物点），分为明显管线点和隐蔽管线点。

明显管线点是管线投影中心位置在实地明显可直接定位的。

隐蔽管线点是因管线隐蔽需要采用仪器探测或打样洞的方法探测的。

地下管线隐蔽管线点的探查精度：平面位置限差：δts：0.10h；埋深限差：δth：0.15h。

（式中h为地下管线的中心埋深，单位为厘米，当h<100cm时以100cm代入限差公式计算。

）地下管线明显管线点的量测精度：δtd不得大于±5厘米。

地下管线点的测量精度：平面位置测量中误差，不得大于ms±5cm（相对于邻近解析控制点），高程测量中误差，mh不得大于±3cm（相对于邻近高程控制点）。

地下管线图测绘精度：实际地下管线的线位与道路边线及相邻管线的间距中误差不得大于图上±0.5mm。

二、地下管线探查2.1地下管线探查必须查明与测注的项目2.2 地下管线探查方法应在管线现况调绘的基础上，采用实地调查和仪器探查相结合的方法进行。

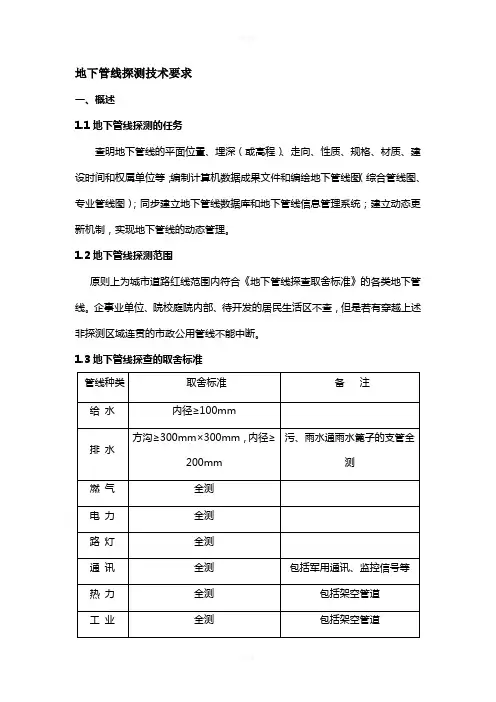

地下管线探测技术要求一、概述1.1地下管线探测的任务查明地下管线的平面位置、埋深（或高程）、走向、性质、规格、材质、建设时间和权属单位等；编制计算机数据成果文件和编绘地下管线图（综合管线图、专业管线图）；同步建立地下管线数据库和地下管线信息管理系统；建立动态更新机制，实现地下管线的动态管理。

1.2地下管线探测范围原则上为城市道路红线范围内符合《地下管线探查取舍标准》的各类地下管线。

企事业单位、院校庭院内部、待开发的居民生活区不查，但是若有穿越上述非探测区域连贯的市政公用管线不能中断。

1.3地下管线探查的取舍标准1.4坐标系与比例尺规定地下管线探测与基础资料编制的坐标系统要和城市规划、建设使用的坐标系统相一致，即地方坐标系。

地下管线探测和成图基本比例尺为1 : 500。

分测区探测时，测区边界线应为1 : 500图幅分界线。

1.5精度要求地下管线探测的管线点是指管线的特征点（简称特征点）及附属设施中心点（简称附属物点），分为明显管线点和隐蔽管线点。

明显管线点是管线投影中心位置在实地明显可直接定位的。

隐蔽管线点是因管线隐蔽需要采用仪器探测或打样洞的方法探测的。

地下管线隐蔽管线点的探查精度：平面位置限差：S ts : 0.10h ;埋深限差：S th : 0.15h。

（式中h为地下管线的中心埋深，单位为厘米，当h<100cm 时以100cm 代入限差公式计算。

）地下管线明显管线点的量测精度：S td不得大于土5厘米。

地下管线点的测量精度：平面位置测量中误差，不得大于ms ±5cm （相对于邻近解析控制点），高程测量中误差，mh不得大于土3cm （相对于邻近高程控制点）。

地下管线图测绘精度：实际地下管线的线位与道路边线及相邻管线的间距中误差不得大于图上土0.5mm。

二、地下管线探查2.1地下管线探查必须查明与测注的项目2.2地下管线探查方法应在管线现况调绘的基础上，采用实地调查和仪器探查相结合的方法进行。

管道测量放线手册模板目录一、控制项目及应达到的质量标准 (2)二、施工工艺方法与操作技术要求 (2)三、控制检验方法 (3)四、异常情况处理措施 (3)一、控制项目及应达到的质量标准1、管线测量放线应根据设计交桩的管道走向，结合施工图，测定出管道线路中心线，并放出施工作业带边界线、布管线及管沟开挖边界线。

2、转角桩、变壁厚桩、变坡桩、地下障碍物桩，及相应的标志桩均应按照标准和设计图纸的要求标志出有关数据，并做明显的标识。

3、严格按照各控制桩上标注的管沟开挖深度向管沟开挖人员交待有关事宜，并在管沟开挖成型后进行复测，符合要求后方可进行下道工序。

4、放线精度：a、中心线放线距离允许误差0.1%；b、测量放线水平转角允许误差小于±2。

，纵向角度误差小于±1。

；c、高程测量的闭合差小于50mm。

二、施工工艺方法与操作技术要求1、测量放线程序为准备工作一测量一定护桩一放线。

2、测量放线的准备工作：a.准备放线区段完整的施工图；b.交接桩记录及认定文件；α足够的木桩、标笔及定桩工具；d.放线灰的材料和工具；e、防雨、防风沙用具及通讯设备。

3、仪器检查与校定：测量放线的仪器在使用前必须经法定检验部门检定合格，并在有效期内方可使用。

4、根据控制桩采用全站仪测定管道中心线，在控制桩之间按照图纸要求并结合现场实际设置相应的纵向变坡桩、变壁桩、变防腐层桩、穿越标定桩、百米桩，地势起伏较大的地段应设加密桩。

a.纵向变坡桩：当纵向转角大于2。

时,应设置纵向变坡桩，并注明角度，曲率半径，切线长和外矢距；b.穿越桩：在各个穿越起、止点处设置穿越标志桩；c.对于设计图纸中注明在管道作业带内所碰及的构筑物和施工测量中发现的构筑物，应进行调查、勘测，并在管道与构筑物的交叉处两端的标志桩上注明构筑物类型、埋深和尺寸。

5、放线：采用按线路控制和曲线加密桩放出线路中线和施工作业带边界线。

6、在放线过程中，当管线穿过村庄、农田、林区、经济作物区、地面及地下障碍物地段时，应积极与地方各部门联系，共同看线，现场确认，有争议地段向监理、业主反映，如须改线需经设计部门同意后重新测量放线。

管线测量技术方案二○○七年十一月管线测量技术方案1作业的技术依据(1）《全球定位系统（GPS）测量规范》 GB/T 18314-2001；(2）《工程测量规范》 GB50026—93(3)《1:500 1:1000 1:2000地形图图式》 GB/T 7929—1995；2采用的坐标系统及成图规格平面坐标系统应优先采用1980西安坐标系，要保证测区内投影长度变形值不大于2.5cm/km。

若测区内投影长度变形值大于2.5cm/km。

可以采用高斯正形投影任意带平面直角坐标系统。

高程系统采用1985国家高程基准。

带状地形图的测图比例尺选用1：2000，地形图基本等高距为平原区1.0米，重丘区2.0米。

地物点平面位置中误差不超过图上0.6mm，等高线高程中误差平原区应小于1/3等高距，重丘区应小于2/3等高距，高程最大误差应小于2倍中误差。

带状地形图的宽度为管线两侧各200米。

3 1:2000地形图成图规格地形图采用50×50cm自由分幅，管线中心线应尽量放置在图幅的中部顺道路排列。

图幅编号为自西向东或自北向南方向的连续流水号，如001、005等。

（注记规格见《1:500 1:1000 1:2000地形图图式》附录C）4控制测量4.1控制点埋设基本平面控制网采用四等GPS控制网，边长相对中误差为1/40000，最弱点点位中误差为5.0cm。

点间距应为400～600m。

点位应选在土质坚实，易于长久保存之处。

且应满足GPS 测量的要求。

当线路跨沟河、控制点密度无法满足要求时，在沟河两岸尽可能近的有利位置处埋设一控制点。

控制点点位距管线中心线距离宜在60～200m 范围内，相邻控制点间通视情况要良好。

控制点应尽量布设成直伸形，测站、测线应避开高压线等强磁场以及散热塔、散热池、烟囱等发热体的干扰。

控制点应便于发展和寻找，应埋设在土质坚实或稳固的建筑物上，以便于长期保存；控制点应在现场浇灌，标石高出地面5cm ，桩中心放置直径大于10mm ，长30cm 的螺纹钢筋或下端带弯钩的圆钢筋，钢筋高出标石面3mm 左右，钢筋上端应刻有“十”字标记。

地下管线竣工测绘技术规程（征求意见稿）城市地下管线是城市重要的基础设施之一，为统一我省城市地下管线竣工测绘和数据处理的技术要求，保证地下管线竣工测绘成果质量，制定本规程。

本规程共分9章，主要内容包括：总则、术语和符号、基本规定、控制测量、地下管线点测定、综合管廊测绘、带状地形图测绘、数据处理、成果质量检验与提交。

本标准由安徽省住房和城乡建设厅负责管理，由合肥市测绘设计研究院负责具体技术内容的解释。

执行过程中如有意见或建议，请寄送合肥市测绘设计研究院（地址：合肥市阜南路136号，邮政编码：230061）。

本标准编写单位：本标准主要起草人员：本标准主要审查人员：1 总则....................................................... - 1 -2 术语和符号................................................... - 2 - 2.1 术语..................................................... - 2 -2.2 符号..................................................... - 3 -3 基本规定..................................................... -4 - 3.1 地下管线竣工测绘内容...................................... - 8 - 3.2 坐标系统与精度要求........................................ - 8 -3.3 技术准备.................................................. - 8 -4 控制测量..................................................... - 6 - 4.1 一般规定.................................................. - 8 - 4.2 平面控制测量.............................................. - 8 -4.3 高程控制测量.............................................. - 8 -5 地下管线点测定.............................................. - 13 - 5.1 地下管线测点设置......................................... - 8 - 5.2 地下管线属性调查......................................... - 8 - 5.3 地下管线点空间位置测量................................... - 8 -5.4 非开挖管线测量........................................... - 8 -6 综合管廊测绘................................................. - 8 - 6.1 一般规定.................................................. - 8 - 6.2 地下控制测量.............................................. - 8 - 6.3 综合管廊测量.............................................. - 8 -6.4 三维激光扫描测量.......................................... - 8 -7 带状地形图测绘.............................................. - 30 -8 数据处理.................................................... - 30 - 8.1 一般规定.................................................. - 8 - 8.2 管线图表编制.............................................. - 8 - 8.3 管线数据库文件建立........................................ - 8 -9 成果质量检验与提交9.1 成果质量检验............................................ - 27 - 9.2 成果提交................................................ - 27 - 附录A 地下管线竣工测绘安全保护规定............................ - 8 - 附录B 地下管线竣工测绘成果表.................................. - 8 - 附录C 地下管线竣工样图....................................... - 30 - 附录D 质量特性与权值划分表................................... - 30 - 附录E 错漏分类及扣分表....................................... - 30 - 本规程用词说明................................................. - 30 - 引用标准名录.................................................... - 8 - 条文说明........................................................ - 8 -1 总则1.0.1为统一我省城市地下管线竣工测绘的技术要求，保证地下管线竣工测绘成果质量，制定本规程。

管线工程测量技术方案一、前言随着城市发展和基础设施建设的不断完善，管线工程的建设和维护变得越来越重要。

而管线工程的测量技术方案是保证管线工程质量、安全和高效施工的重要保障之一。

本文将对管线工程测量技术方案进行详细的阐述，以期为相关专业人员提供参考和指导。

二、管线工程的特点与挑战1. 复杂的地下环境：在城市建设中，地下管线的密集程度往往很高，包括自来水管道、燃气管道、电力管道、通信管道等。

这些管线的深度和排布不规则，使得管线工程的测量面临着很大的挑战。

2. 高度精度的要求：管线工程测量需要达到较高的精度要求，一般为毫米级别，以确保各个管线之间的位置关系和施工质量。

3. 复杂的地形和建筑：城市地形的不规则性、建筑物的密集性等因素进一步增加了管线工程测量的难度。

在这样的背景下，设计一套合理的管线工程测量技术方案显得十分重要。

三、管线工程测量的技术方案1. 高精度定位技术在进行管线工程测量时，需要对地下管线的位置和方向进行精准的定位。

高精度定位技术主要包括全球卫星定位系统（GPS）、惯性导航系统（INS）等。

其中，GPS技术可以实现对地下管线的准确定位，而INS技术能够实现对地下管线的方向和姿态的测量。

这两种技术的结合可以有效提高管线工程测量的精度和效率。

2. 激光扫描技术激光扫描技术是一种利用激光雷达对地面进行高精度三维模型扫描的技术。

在管线工程测量中，可以借助激光扫描技术对地面进行扫描，并获取地下管线的位置和形状信息。

这种技术可以有效避免地面踏勘的不便和安全隐患，提高了测量的精度和效率。

3. 无损检测技术无损检测技术是一种能够在不破坏地面或地下设施的情况下，获取管线信息的技术手段。

在管线工程测量中，可以利用地质雷达、电磁探测器等无损检测设备，对地下管线的位置、深度和材质进行检测和测量。

这种技术可以避免地下管线被损坏和破坏，保障了地下管线的安全和完整性。

四、管线工程测量的实施流程1. 规划设计阶段：在管线工程的规划设计阶段，需要对管线工程的测量需求进行详细的分析和评估，确定测量的目标和要求。

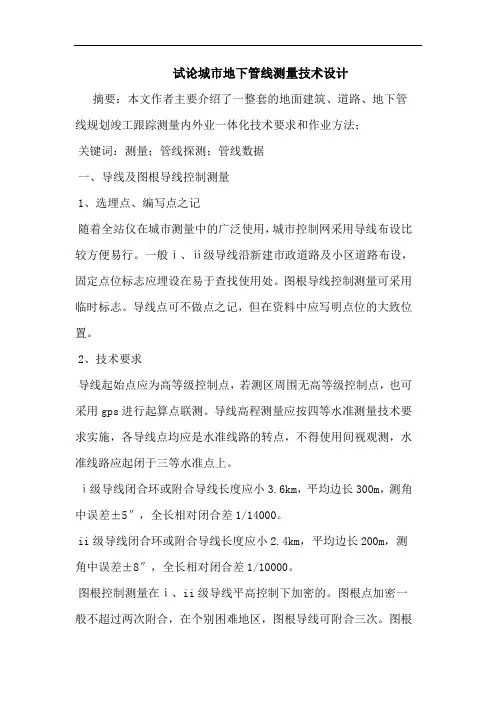

试论城市地下管线测量技术设计摘要：本文作者主要介绍了一整套的地面建筑、道路、地下管线规划竣工跟踪测量内外业一体化技术要求和作业方法；关键词：测量；管线探测；管线数据一、导线及图根导线控制测量1、选埋点、编写点之记随着全站仪在城市测量中的广泛使用，城市控制网采用导线布设比较方便易行。

一般ⅰ、ⅱ级导线沿新建市政道路及小区道路布设，固定点位标志应埋设在易于查找使用处。

图根导线控制测量可采用临时标志。

导线点可不做点之记，但在资料中应写明点位的大致位置。

2、技术要求导线起始点应为高等级控制点，若测区周围无高等级控制点，也可采用gps进行起算点联测。

导线高程测量应按四等水准测量技术要求实施，各导线点均应是水准线路的转点，不得使用间视观测，水准线路应起闭于三等水准点上。

ⅰ级导线闭合环或附合导线长度应小3.6km，平均边长300m，测角中误差±5″，全长相对闭合差1/14000。

ii级导线闭合环或附合导线长度应小2.4km，平均边长200m，测角中误差±8″，全长相对闭合差1/10000。

图根控制测量在ⅰ、ii级导线平高控制下加密的。

图根点加密一般不超过两次附合，在个别困难地区，图根导线可附合三次。

图根导线测量可以与测图同时进行。

图根点的密度可根据地形条件以满足测量需要并结合具体情况而定。

图根高程可利用电子平板三角高程测量。

测区周围无高等级控制点，采用gps进行起算点联测时，观测组应严格按调度表规定的时间同步观测同一组卫星。

测量手簿应在现场逐行、逐栏认真记录各项数据，不得事后补记或追记。

接收机内存数据文件在卸到外存介质上时不得进行任何剔除或删改，不得对数据进行任何的重新加工组合操作。

野外数据处理采用单基线处理模式，解求当天时段所有同步基线，对于采用同一种数学模型的基线解，其同步时段中任一三边同步环的坐标分量相对闭合差，应符合现行行业标准《全球定位系统城市测量技术规程》cjj73的规定。

3、导线测量导线测量采用2〃全站仪观测，测回数2测回，距离应往返测量，可采用电子手簿记录，或手工记录再转到epsw，进行导线平差计算。

管线测量标准与规范管线测量是一项重要的工程测量工作，用于确定和记录管道的位置、方向和高程。

它在各种工程项目中起着关键作用，包括城市供水、燃气输送、石油管道和下水道等。

为了保证测量结果的准确性和可靠性，需要严格遵守一系列的管线测量标准与规范。

一、测量准备在进行管线测量之前，需要进行充分的准备工作。

首先，需要收集相关的管道设计资料，包括工程图纸、地形图和有关管道的技术规范等。

其次，需要检查和校验测量仪器的准确性，并进行必要的调整和校正。

最后，要制定测量计划，确定测量方法和测量控制点的位置。

二、测量方法在进行管线测量时，可以采用多种测量方法，包括全站仪测量、GPS定位、激光测距仪等。

根据具体情况选择合适的测量方法，并确保测量过程中的准确性和可靠性。

1. 全站仪测量：全站仪是一种常用的管线测量仪器，可以同时测量管道的位置、方向和高程。

在使用全站仪时，需要在测量现场设置控制点，确定测量起点和终点，并使用全站仪测量仪器测量管道的各个关键点，包括管道起点、终点、弯头、阀门等。

2. GPS定位：全球定位系统（GPS）可以用于确定管道的位置和经纬度坐标。

通过在管道上安装GPS接收器，可以实时获取管道的位置信息，并与指定的坐标进行比对，以确定管道的准确位置。

3. 激光测距仪：激光测距仪可以测量管道的距离和高度。

通过在测量现场使用激光测距仪，可以快速测量管道的长度和高度，并记录测量结果。

三、测量精度要求为了保证管线测量结果的准确性和可靠性，需要严格控制测量精度。

根据具体的工程要求，可以制定相应的测量精度要求。

一般来说，管线测量的水平位置精度为毫米级别，垂直高程精度为厘米级别。

1. 水平位置精度要求：在进行管线测量时，需要使用高精度的测量仪器，并严格控制观测误差。

在使用全站仪进行测量时，要注意避免人为误差，如抖动、相机镜片清洁不当等。

同时，要及时校正仪器误差，并进行反复观测校验，确保测量结果的准确性。

2. 垂直高程精度要求：管线垂直高程的测量精度对于管道的运行和维护至关重要。

地下管线探测的对象应包括埋设于地下的给水、排水、燃气、热力、工业等各种管道以及电力、电信电缆。

地下管线探测应查明地下管线的平面位置、走向、埋深（或高程）、规格、性质、材料等，编绘地下管线图。

地下管线探测的管线点包括线路特征点和附属设施（附属物）中心点，可分为明显管线点和隐蔽管线点二类。

明显管线点应进行实地调查和量测有关参数。

隐蔽管线点应采用物探方法，利用仪器探测或通过打样洞方法探查其位置及埋深。

对地下管线探测的所有管线点均应在地面设置明显标志。

地下管线普查取舍标准
各种地下管线实地调查项目参考《城市地下管线探测技术规程》（CJJ 61-2003）第16-17页表4.2.1。

明地下各种管线上的建（构）筑物和附属设施参见《城市地下管线探测技术规程》（CJJ 61-2003）第18页表4.2.9。

管线测量精度满足《城市地下管线探测技术规程》（CJJ 61-2003）要求。

天然气管道线路测量技术要求(总17页)-CAL-FENGHAI.-(YICAI)-Company One 1■CAL■本页仅作为文档封面，使用请直接删除莱芜市钢城区天然气利用项目测量技术要求武汉市燃气热力规划设计院-OO九年八月第1章总则.......................................... 错误!未指定书签。

1.1工程名称..................................... 错误！未指定书签。

1.2工程概况..................................... 错误！未指定书签。

1.3应遵循的技术要求和规范 ....................... 错误！未指定书签。

1.4工程测量技术设计书 ........................... 错误！未指定书签。

1.5 坐标系统和高程系统 ........................... 错误！未指定书签。

第2章测量要求...................................... 错误!未指定书签。

2.1 测量工作所包含的内容 ......................... 错误！未指定书签。

2.2测量要求..................................... 错误！未指定书签。

2.2. 1 线路中线........................................ 错误!未指定书签。

2. 2. 2 带状地形图 ................................... 错误9未指定书签。

2. 2. 3 线路纵断面图................................ 错误!未指定书签。

2.3穿越测量..................................... 错误！未指定书签。

一、交底目的为确保地下管线测量工作的安全进行，提高作业人员的安全意识，防止事故发生，特进行安全技术交底。

二、交底内容1. 作业人员安全要求（1）所有参与地下管线测量工作的作业人员必须经过专业培训，取得相应资格证书，方可上岗作业。

（2）作业人员应熟悉本工种的安全操作规程和施工现场的安全生产制度，严格遵守国家相关法律法规。

（3）作业人员应自觉遵章守纪，服从领导和安全检查人员的指挥，做到“三不伤害”（不伤害自己、不伤害他人、不被他人伤害）。

2. 现场安全措施（1）施工现场应设置明显的安全警示标志，提醒作业人员注意安全。

（2）进入施工现场必须按规定佩戴安全帽、安全鞋、防护眼镜等个人防护用品。

（3）作业时必须避让机械，躲开坑、槽、井等危险区域，选择安全的路线和地点。

（4）上下沟槽、基坑应走安全梯或马道，确认槽帮稳定性后再进行作业。

（5）高处作业必须走安全梯或马道，临边作业时必须采取防坠落措施。

（6）在社会道路上作业时，必须遵守交通规则，采取防护、警示措施，避让车辆，必要时设专人监护。

（7）进入井、深基坑（槽）及构筑物内作业时，应在地面进出口处设专人监护。

（8）机械运转时，不得在机械运转范围内作业。

（9）测量作业钉桩前应检查锤头的牢固性，作业时与其他人员协调配合，不得正对人员抡锤。

（10）需在河流、湖泊等水中测量作业前，必须先征得主管单位的同意，掌握水深、流速等情况，并采取防溺水措施。

（11）冬期施工不应在冰上进行作业。

严冬期间需在冰上作业时，必须在作业前进行现场探测，充分掌握冰层厚度，确认安全后方可作业。

（12）进入混凝土蒸汽养护区域测温作业时应走马道或安全梯，并备有足够的照明。

3. 测量仪器与设备安全（1）测量仪器、钢尺等必须经过法定专业计量部门按规定期限定期检定，不得使用未经检定或检定不合格的仪器进行测量。

（2）测量仪器必须精心使用，妥善保管，防止损坏。

4. 应急处理（1）发生安全事故时，应立即停止作业，采取紧急措施，组织人员进行救援。

城市地下管线测量的精度要求和测量技术摘要：城市地下管线测量，是一项极具综合性的应用科学技术。

主要涉及了化学、物探、以及地理信息技术等多方面的科学技术。

并且一项发展成熟的城市地下管线工作，在一定程度上更是有利于促进国家地理信息系统的建设与发展。

因此，有力的加强、改善我国城市地下管线的测量技术水平，一方面为我国数字化城市的建设加快了一定的发展步伐，另一方面，也更为有效与全面地促进了我国城市地下管线工作得以更为科学、合理地运转。

本文对城市地下管线测量的精度要求和测量技术进行探讨。

关键词：地下管线测量、精度要求、测量技术一、城市地下管线测量的重要性城市地下管线是一个城市的重要基础建设设施。

其安全与稳定的运行，对现代化城市的高质量与高效率的运转有着一定的保障。

目前城市规划、管理、以及建设可运用的基础资料，取决于城市地下管线资料的有效与准确与否。

因此，更为系统和全面地了解与掌握其实际运行的情况，能够更好地勘察与利用其相应地下空间。

保证在有效促进相关工作人员在提高测量工作准确性的同时，更快、更好地建设数字化现代城市。

二、城市地下管线测量精度要求依照城市地下管线测量工作的要求，地下管线测量的精度具体要求如下：首先，地下管线的测量精度水平位置与埋深偏差值，应保证在不大于0．1×h和0．15×h的范围以内。

h为其管线埋深，且其单位以厘米为标准。

当h＜100cm 时以100cm代入限差公式计算。

除此之外，其相应测量管线点与其邻近控制点、以及邻近测量高程控制点之间的误差，分别应保持在5cm与2cm范围之内。

三、城市地下管线测量技术地下管线测量工作，即是指由相关工作人员探测、以及采集地下管线的具体位置与三维坐标，进而将其相关数据进以输入、建库、以及成图的一项工作。

1、现状调绘现状调绘，即是指结合仪器探查与实地勘察，进而对其明显管线、以及隐蔽管线进以一定的探查与确定的测量定位技术。

因而，其主要是对其相应管线具体位置、埋深，材质、类别、以及电缆孔数和根数等多方面因素，进以全面和详细地掌握。

管线工程测绘的方法和技术要点引言：在现代城市建设和基础设施建设中，管线工程起到了至关重要的作用。

然而，管线工程的规模庞大、复杂性高，要求准确地定位、设计和施工。

因此，管线工程测绘成为一项不可或缺的工作。

本文将介绍管线工程测绘的方法和技术要点，旨在为从事或有兴趣参与相关工作的读者提供指导和参考。

一、前期准备工作管线工程测绘的首要任务是明确目标和确定准确的测量范围。

在开始工作之前，需进行细致的调查和勘察，包括获取相关图纸和资料、查找已有地形测量数据以及实地调查。

通过这些前期准备工作，可以确保后续测量工作的准确性和高效性。

二、现代测绘工具的运用现代测绘工具的广泛应用为管线工程测绘带来了巨大的便利。

其中，全站仪是一种常用的测量设备，它可以同时测量水平线和垂直线，实现快速高精度的测量。

激光测距仪则能够通过激光束的精确定位，用于测量管线的长度和高度。

此外，全球定位系统（GPS）和地理信息系统（GIS）的应用也为管线工程测绘提供了强大的支持，可以实现全球范围的位置定位和数据管理。

三、精确的测量方法在测绘管线工程时，需要采用精确的测量方法以确保数据的准确性和可靠性。

其中之一是三角测量法，通过测量三角形的边长和角度来确定管线位置和方向。

此外，密邻测量法也是一种常用的方法，它利用目标点与已知控制点之间的距离和角度信息，计算未知点的坐标。

此外，还可以借助剖面测量、水准测量等方法，对线路进行立体测量和高程测量。

四、大数据分析与处理随着信息技术的发展，大数据分析和处理在管线工程测绘中发挥着越来越重要的作用。

通过对大量测量数据的处理和分析，可以提高测量的精度和效率。

例如，利用三维建模技术，可以快速生成管线的三维模型，实现对管线工程的全方位分析和设计。

此外，还可以运用人工智能算法和大数据分析方法，对测量数据进行智能化处理和优化，提高工作效率和准确度。

结论：管线工程是现代城市建设中不可或缺的一项工作，而测绘是确保管线工程顺利进行的重要环节。

目录一、适用范围 (1)二、施工准备 (2)2.1技术准备 (2)2.2仪器设备 (2)2.3作业条件 (2)三、施工工艺 (3)3.1工艺流程 (3)3.2操作工艺 (3)3.2.1.测量桩位交接： (3)3.2.2.桩位复测： (3)3.2.3.控制网测设 (4)3.2.4.管线开挖测量 (5)3.2.5.管线基础测量： (5)3.2.6.管线安装测量： (6)3.2.7.回填过程测量： (6)3.2.8.竣工测量 (6)四、质量标准 (6)4.1导线测量的主要技术要求 (6)4.2水准测量的主要技术要求 (6)4.3施工测量的允许偏差 (7)五、成品保护 (7)六、应注意的问题 (7)七、职业健康安全管理措施 (7)管线工程施工测量一、适用范围适用于明挖法输水管线工程施工测量二、施工准备2.1技术准备2。

1.1熟悉设计文件，明确设计意图及要求。

2。

1.2进行现场踏勘，了解作业现场情况。

2。

1。

3依据建设单位提交的各种平面、高程控制点资料，制定具体工程测量技术方案,并经审批。

2.1。

4依据设计图提供的定线条件、结合工程施工的需要，做好测量所需各项数据的内业搜集、计算、复核工作。

2。

2仪器设备2。

2.1主要测量设备:全站仪：测角精度不低于2;测距精度不低于5mm+5ppm·D。

经纬仪:不低于J6;水准仪：不低于S3。

2。

2。

2辅助工具和材料1.水准尺、钢尺、盒尺、大锤、水泥钉、小钉、木桩、白灰、混凝土标桩、标志牌、红漆.2.全站仪、经纬仪、水准仪、钢尺等必须经有资质的计量检测部门检定合格。

2.3作业条件2。

3.1给定的测量平面控制点不得少于3个,高程控制点不得少于2个.2。

3。

2具有施工设计图纸及测量有关的设计变更.2。

3。

3施工测量人员应具有职业资格证书，持证上岗。

2.3。

4已核对管线平面位置和高程与设计相符.三、施工工艺3。

1工艺流程3.2操作工艺3.2。

1.测量桩位交接：测量桩位交接由建设单位主持在现场由勘测单位向施工单位进行交桩，施工单位由测量主管人员负责接桩。

【最新整理，下载后即可编辑】地下管线竣工测量技术要求一、测图比例尺地下管线竣工测量图比例尺一般采用1：500。

线路长度在1.0公里以上，考虑图纸使用方便，测图比例尺也可采用1：1000。

二、坐标、高程系统地下管线竣工测量平面坐标采用湘潭市独立坐标系统，高程采用1956年黄海高程系统。

三、图廓要求地下管线竣工测量图当管线成带状分布时按地形图带状分幅法分幅；当管线成片分布时，按地形图统一分幅法分幅。

按带状分幅法分幅时，图中应标注北方向，并均匀标注4个方格角点坐标。

四、地下管线编号规定为了使管线数据符合现有南方管线成图软件的数据格式，为建立地下管线数据库，并有效地对数据库进行动态管理，特将地下管线点编号规定如下：(一)、管线点编号1、管线点的编号和标记按《城市地下管线探测技术规程》进行大类分类时，采用管线代号、管线编号和管线点顺序号三部分组成的编号表示。

如Jcz23 表示车站路的给水管线23号点。

大写J表示给水管线，小写cz表示车站路，23为路线管点编号的顺序号。

2、管线点的编号和标记按《城市地下管线探测技术规程》进行大类下细分时，采用管线代号加下划线、管线编号和管线点顺序号三部分组成的编号表示。

如Dx_cz23 表示车站路的电信类中的电话管线23号点。

大写D表示电信管线，小写x表示电话类管线，小写cz表示车站路，23为路线管点编号的顺序号。

3、当有分支管点需要增补编号时，也可采用如下编号方式。

如Jcz23_1。

(二)、管线代号管线代号代表管线的类别，用大写拼音字母表示。

南方管线软件现有管线类别及表示情况见下表：则分别表示为Dx、Dg、Ds，其它类型管线根据情况再作规定。

(三)、管线编号管线编号为路名或街区名前两至三个汉字的第一个拼音字母，用小写字母表示。

管线编号不能重复，编号必须经总工办认可才能使用，以便统一管理。

巳编号的管线见下表：五、测量要求1、地下管线竣工测量控制点布设和管线点的平面位置及高程用全站仪采用数字测绘法进行。

xx公路地下管线探测技术要求市政计字08001-005一、探测对象现状xx公路（含xx立交）沿线及相交道路路口的地下给排水管渠（含给水管道、源水管道、污水管渠、雨水管渠及相关水沟）、电气（含电力、通讯、照明、交通监控）、现状燃气管（包括LNG上游输气管道、高压或次高压燃气管、中压燃气管）以及工业管线等。

二、探测范围道路设计红线各外延50米（路口外延100米）。

三、探测内容及技术要求（一）给排水：1、给水、源水管线要求测出管道及阀门井、消火栓等附属构筑物的位置、管径、管材、状况、管顶（中心）标高、地面标高。

位置用坐标表示。

2、污水管渠要求测出测量范围内所有检查井中心坐标及井（管）底高程、管材或结构厚度、管径或断面尺寸、检查井状况、检查井地面高程及管渠水流方向等。

3、雨水管渠要求测出测量范围内所有检查井中心坐标及井（管）底高程、管材或结构厚度、管径或断面尺寸、雨水箅数及状况、检查井地面高程及管渠水流方向等。

4、要求提供探测报告、测量数据成果及CAD管渠正式文件及电子版。

管渠CAD图附在1：500地形图中。

（二）电气：1、电力管线要求测出管位、管材、管径、管顶覆土、管群排列方式、已用管孔数、未用管孔数、井、地面标高及定位坐标等（要求标高为黄海高程，坐标系为xx坐标系）。

电缆沟应测出内净空尺寸，已敷设电缆数量。

电缆应列出电压等级、回路名称编号。

2、10kV及以上架空线路应测出杆塔位置、线路走向、回路数、电压等级、回路名称编号。

杆上变压器位置、容量，室内变配电房位置、容量，并用不同图例区分。

3、通讯管线要求测出管位、管材、管径、管顶覆土、管群排列方式、已用管孔数、未用管孔数、井、地面标高及定位坐标等，通信架空线杆位、电缆数（要求标高为黄海高程，坐标系为xx坐标系）。

4、现状路灯位置、路灯管线（包括已用管孔数、未用管孔数、路灯电缆规格）。

现状路灯变压器容量及回路分配。

5、交通监控要求测出设备位置、管线布置，并用不同图例区别表示。

水利管线测量控制点布设技术要求一、引言水利管线的测量控制点布设是确保工程质量和运行安全的重要环节。

准确合理的控制点布设能够保证管线工程的设计、施工和运维的有效性和可行性。

本文将探讨水利管线测量控制点的布设所需的技术要求。

二、控制点布设的目的水利管线工程中，控制点的布设旨在实现以下几个目的：1. 提供参考基准：控制点可作为参考基准，确保管线设计、施工和运维的精确度和一致性。

2. 确定工程位置：通过控制点的布设，可以准确测定管线的位置，避免误差和偏差的产生。

3. 定位测量点：控制点的布设可为后续的测量工作提供定位和标识，方便实施测量。

三、控制点布设的原则和要求1. 布设原则（1）密集均匀：控制点的布设应当密集、均匀，能够覆盖工程全程，以实现全局测量和控制。

（2）相互联系：不同控制点之间应具有相互联系，形成完整的控制网，确保数据的传递和一致性。

（3）稳固可靠：控制点应当稳固可靠，能够长期保持其位置和稳定性，避免因控制点的移动或损坏而引发错误。

2. 布设要求（1）控制点类型：根据需要，控制点可分为基准控制点、临时控制点和测量控制点，不同类型的控制点应有明确的标识和说明。

（2）标高确定：控制点的标高应该明确确定，并与工程的标高一致，保证工程的高程准确性。

（3）坐标系一致：控制点的坐标系应与工程设计和测量一致，确保坐标数据的统一性。

四、控制点布设的方法和技术1. GNSS技术全球导航卫星系统（GNSS）是目前最常用的控制点布设技术之一。

通过GNSS接收器可以获取卫星信号并计算出接收器的位置信息，从而确定控制点的坐标。

2. 光电测距技术光电测距技术利用光学原理和电子测量技术，通过测量光线的传播速度和距离，确定控制点的位置和坐标。

3. 大地测量技术大地测量技术主要包括三角测量和水准测量。

通过三角测量和水准测量的方法，确定控制点的位置和高程，保证管线工程的准确性。

五、控制点布设的管理和维护1. 管理（1）控制点档案：建立完整的控制点档案，包括控制点的位置、坐标、标高等信息，方便日后的查阅和管理。

管线规格量测的具体要求
管线规格量测的具体要求通常涉及以下几个方面：
1.尺寸测量：
1)外径（OD）：通过卡尺、游标卡尺、超声波测厚仪等工具，精
确测量管道的外径尺寸。

2)内径（ID）：对于非满管或需要了解内部流体流动空间的情况，
需测量管道内径。

3)壁厚：确保管道承压能力满足设计和安全要求，使用超声波测厚
仪或其他专业设备测定壁厚。

2.直线度与弯曲度：
使用直尺、激光测距仪或者三维扫描技术来检查管线在安装后的直线度是否符合标准，以及其允许范围内的弯曲程度。

3.长度测量：
使用卷尺、钢带尺或更先进的电子测量设备测量管线的实际总长度和各个段落长度。

4.连接件及配件检测：
1)测量法兰盘的内外径、厚度、孔径等参数，确认螺栓孔位置、数
量和间距是否准确。

2)检查弯头、三通、大小头等管件的角度、中心线、对称性等几何
特征。

5.材料鉴定：
对于金属管线，要根据相关标准进行材质成分分析，以验证其是否符合设计规定的材料等级。

6.表面质量检测：
观察和测量管线内外表面是否有裂纹、凹陷、腐蚀、焊接缺陷等影响性能的因素。

7.记录与报告：
所有测量结果必须详细记录并形成书面报告，作为施工验收、运行维护和未来改造的重要依据。

总之，管线规格量测不仅要求精度高，而且要全面覆盖管线的所有重要特性，并且严格遵守国家和行业的相关标准及规范。
