风力发电系统的拓扑结构

、试论述现有风力发电系统的拓扑结构及各自特点风力发电系统主要有三种运行方式：一是独立运行方式，通常是一台小型风力发电机向一户或几户提供电力，采用蓄电池进行蓄能；二是风力发电与其他发电方式（如太阳能发电）相结合形成互补发电系统向一个单位或一个村庄或一个海岛供电；三是风力发电并入常规电网运行，向大电网提供电力。

（一）独立运行的风力发电系统风力发电机组独立运行是一种比较简单的运行方式。

由于风能的不稳定性，需要配置充电装置，最普遍使用的充电装置为蓄电池，当风力发电机在运转时，为用电装置提供电力，同时将多余的电能向蓄电池充电。

根据供电系统的不同可分为直流系统和交流系统。

1、直流系统独立运行的直流风力发电系统为由一个风力机驱动的小型直流发电机经蓄电池蓄能装置想电阻性负载供电。

当风力减小，风力机转速降低，致使直流发电机电压低于蓄电池组电压时，发电机不能对蓄电池充电，而蓄电池却要向发电机反向送电。

为了防止这种情况的发生，在发电机电枢电路与蓄电池组之间装有由逆流继电器控制的动断出点，当直流发电机电压低于蓄电池组电压时，逆流继电器工作断开动断触点，使蓄电池不能向发电机反向供电。

如图1-1所示。

图1-1独立运行的直流风力发电系统2、交流系统如果在蓄电池的正负极两端直接接上直流负载，则构成了一个由交流发电机经整流器组成整流后向蓄电池充电及向直流负载供电的系统。

如图1-2所示。

女口果在蓄电池的正负极接上逆变器，则可向交流负载供电。

如图1-3所示。

图1-2交流发电机向直流负载供电独立运行的风力发电系统特点：结构简单，规模小，但只能向独立的小用户 提供电力。

（二） 互补运行的风力发电系统在互补运行的风力发电系统中，除了有风力发电装置之外，还带有一套备用 的发电系统，经常采用的是柴油机，也有利用太阳能电池。

风力发电机和柴油发 电机构成一个混合系统。

在风力发电机不能提供足够的电力时由柴油机提供备用 的电力，以实现连续、稳定的供电。

风电拓扑结构的分析与设计第一章概述随着人们对环境的重视和对可再生能源的需求增加，风电成为了当今最具发展潜力的新型能源之一。

但是风电的高效利用离不开适合的拓扑结构，因此，深入分析和设计风电拓扑结构显得尤为重要。

本文将从风电拓扑结构的基础概念出发，深入探讨其分析和设计方面的关键问题，旨在为广大从事风电领域的工程师和研究人员提供有益参考。

第二章风电拓扑结构的基础概念1.拓扑结构的定义拓扑结构是指电力系统中各种电力设备间连接方式的结构形式，在风电系统中，包括线路、变压器、变流器等。

2.常见的拓扑结构常见的风电拓扑结构包括：单机组并网、双馈风机系统、全功率变频调速系统和直接驱动系统等。

其中，单机组并网的拓扑结构最为简单，能够实现单机组通过并网线路与电网相连接，但功率容量较小，无法满足大型风电场的要求。

3.常见的双馈风机系统双馈风机系统一般由主变压器、转子、齿轮箱和电子器件组成，通过利用电子器件对转子控制实现双馈风机并网。

该结构具有容错能力强、运行稳定可靠、输出功率高等优点，在风电场应用最为广泛。

第三章风电拓扑结构的分析1.拓扑结构的分析方法分析拓扑结构需要先确定电源和负载的类型和位置，然后通过电路分析方法，将电力设备的连接关系用电路图的方式表示出来。

接着，根据电路图中的电流、电压等参数，结合电力系统的基本等式和方程式，分析电路中各个设备的电性能和耦合关系，从而找出系统的优缺点及其影响因素。

2.分析的核心问题（1）功率控制在风电系统中，反馈控制能力是提高功率控制精度的关键因素。

因此，分析拓扑结构时需要注意系统分布式控制算法的设置，从而实现根据能量需求，动态调节输出功率和稳定电网的目标。

（2）系统效率系统效率是风电拓扑结构中需要关注的另一个重要因素。

分析出电路中耗散的电能和损耗的能量后，可以通过另设有关补偿、滤波等的电路，或调整电子器件的构造和参数，来降低电能损失和提高系统效率。

第四章风电拓扑结构的设计1.设计的方法风电拓扑结构设计要充分考虑各种电力设备的工作性能和相互之间的耦合特性。

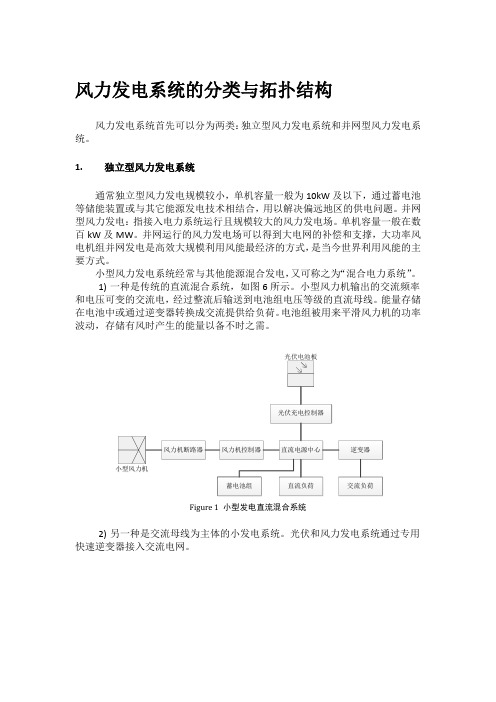

风力发电系统的分类与拓扑结构风力发电系统首先可以分为两类：独立型风力发电系统和并网型风力发电系统。

1.独立型风力发电系统通常独立型风力发电规模较小，单机容量一般为10kW及以下，通过蓄电池等储能装置或与其它能源发电技术相结合，用以解决偏远地区的供电问题。

并网型风力发电：指接入电力系统运行且规模较大的风力发电场。

单机容量一般在数百kW及MW。

并网运行的风力发电场可以得到大电网的补偿和支撑，大功率风电机组并网发电是高效大规模利用风能最经济的方式，是当今世界利用风能的主要方式。

小型风力发电系统经常与其他能源混合发电，又可称之为“混合电力系统”。

1)一种是传统的直流混合系统，如图6所示。

小型风力机输出的交流频率和电压可变的交流电，经过整流后输送到电池组电压等级的直流母线。

能量存储在电池中或通过逆变器转换成交流提供给负荷。

电池组被用来平滑风力机的功率波动，存储有风时产生的能量以备不时之需。

Figure 1 小型发电直流混合系统2)另一种是交流母线为主体的小发电系统。

光伏和风力发电系统通过专用快速逆变器接入交流电网。

Figure 2 小型发电交流混合系统2.并网型风力发电系统并网型风力发电系统可分为恒速（A型）、有限变速（B型）、变速含部分功率变频器（C型）以及变速全功率变频器（D型）。

1)A型：恒速此类型主要指鼠笼式感应发电机（SCIG）通过变压器直接连接电网的恒速风机，如图8所示，双绕组风机也可归于此类。

因为鼠笼式感应电机需要从电网吸收无功功率，所以此类型风力机使用电容器组进行无功功率补偿，使用软启动器可以获得平稳的电网电压。

此类型的缺点是不支持速度控制，需要刚性电网支持，电容器组Figure 3 恒速鼠笼型感应发电机该类型还具体包括三种类型：（1）失速控制型。

该机型在上世纪80~90年代被许多丹麦风力机制造商采用。

特点：简单、坚固、耐用。

不能实现辅助启动，无法控制风力机的功率。

（2）桨距控制型。

优点是可控功率，可控启动和紧急停车。

风力发电系统的分类与拓扑结构风力发电系统首先可以分为两类：独立型风力发电系统和并网型风力发电系统。

1.独立型风力发电系统通常独立型风力发电规模较小，单机容量一般为10kW及以下，通过蓄电池等储能装置或与其它能源发电技术相结合，用以解决偏远地区的供电问题。

并网型风力发电：指接入电力系统运行且规模较大的风力发电场。

单机容量一般在数百kW及MW。

并网运行的风力发电场可以得到大电网的补偿和支撑，大功率风电机组并网发电是高效大规模利用风能最经济的方式，是当今世界利用风能的主要方式。

小型风力发电系统经常与其他能源混合发电，又可称之为“混合电力系统”。

1)一种是传统的直流混合系统，如图6所示。

小型风力机输出的交流频率和电压可变的交流电，经过整流后输送到电池组电压等级的直流母线。

能量存储在电池中或通过逆变器转换成交流提供给负荷。

电池组被用来平滑风力机的功率波动，存储有风时产生的能量以备不时之需。

Figure 1 小型发电直流混合系统2)另一种是交流母线为主体的小发电系统。

光伏和风力发电系统通过专用快速逆变器接入交流电网。

Figure 2 小型发电交流混合系统2.并网型风力发电系统并网型风力发电系统可分为恒速（A型）、有限变速（B型）、变速含部分功率变频器（C型）以及变速全功率变频器（D型）。

1)A型：恒速此类型主要指鼠笼式感应发电机（SCIG）通过变压器直接连接电网的恒速风机，如图8所示，双绕组风机也可归于此类。

因为鼠笼式感应电机需要从电网吸收无功功率，所以此类型风力机使用电容器组进行无功功率补偿，使用软启动器可以获得平稳的电网电压。

此类型的缺点是不支持速度控制，需要刚性电网支持，电容器组Figure 3 恒速鼠笼型感应发电机该类型还具体包括三种类型：（1）失速控制型。

该机型在上世纪80~90年代被许多丹麦风力机制造商采用。

特点：简单、坚固、耐用。

不能实现辅助启动，无法控制风力机的功率。

（2）桨距控制型。

优点是可控功率，可控启动和紧急停车。

变速恒频异步风力发电系统拓扑。

采用绕线异步电机作为发电机并对其转子电流进行控制，是变速恒频异步风力发电系统的主要实现形式之一。

主要的拓扑结构包括交流励磁控制，转子斩波调阻以及由上述两种拓扑结构结合发展而来的混合结构。

1.交流励磁结构交流励磁控制通过变频装置向转子提供三相滑差频率的电流进行励磁，这种方式的变频装置通常使用交交变频器，矩阵变换器或交直交变频器。

交交变频器采用晶闸管自然换流方式，工作稳定，可靠，适合作为双馈电机转子绕组的变频器电源，交交变频的最高输出频率是电网频率的1/3-1/2，在大功率低频范围有很大的优势。

交交变频没有直流环节，变频效率高，主回路简单，不含直流电路及滤波部分，与电源之间无功功率处理以及有功功率回馈容易。

虽然交交变频双馈系统得到了普遍的应用，但因其功率因数低，高次谐波多，输出频率低，变化范围窄，使用元件数量多使之应用受到了一定的限制。

矩阵式变频器是一种交交直接变频器，由九个直接接于三相输入和输出之间的开关阵组成。

矩阵变换器没有中间直流环节，输出由三个电平组成，谐波含量比较小；其功率电路简单、紧凑，并可输出频率、幅值及相位可控的正弦负载电压；矩阵变换器的输入功率因数可控，可在四象限工作。

虽然矩阵变换器有很多优点，但是在其换流过程中不允许存在两个开关同时导通的或者关断的现象，实现起来比较困难。

矩阵变换器最大输出电压能力低，器件承受电压高也是此类变换器一个很大缺点。

应用在风力发电中，由于矩阵变换器的输入输出不解耦，即无论是负载还是电源侧的不对称都会影响到另一侧。

另外，矩阵变换器的输入端必须接滤波电容，虽然其电容的容量比交直交的中间储能电容小，但由于它们是交流电容，要承受开关频率的交流电流，其体积并不小。

交直交变频器又可以分为电压型和电流型两种，由于控制方法和硬件设计等各种因素，电压型逆变器应用比较广泛。

传统的电流型交直交变频器采用自然换流的晶闸管作为功率开关，其直流侧电感比较昂贵，而且应用于双馈调速中，在过同步速时需要换流电路，在低转差频率的条件下性能也比较差，在双馈异步风力发电中应用的不多。

风电变流器的模块化拓扑结构设计与实现随着可再生能源的发展和推广，风力发电作为一种清洁、可再生的能源形式正逐渐受到重视。

风力发电系统中的关键部件之一是风电变流器，在将风轮产生的变化风速转换为恒定频率和电压的交流电时起到至关重要的作用。

风电变流器的模块化拓扑结构设计与实现是提高风电系统效率和可靠性的关键因素之一。

模块化设计能够使变流器的故障诊断与排除更加便捷，同时可以提高变流器的可维修性和可扩展性。

在设计风电变流器的模块化拓扑结构时，首先需要考虑变流器的功率级别和功能要求。

根据风电系统的规模和装机容量，选择合适的功率级别，一般为数千千瓦至数十万千瓦。

接下来，需确定变流器的功能要求，包括输出功率、输出电压、电流质量和运行稳定性等。

基于功率级别和功能要求，设计师可以选择适合的模块化拓扑结构。

常见的模块化拓扑结构包括多级逆变器、并联逆变器和串联逆变器等。

多级逆变器具有分布式输出电压和电流的特点，能够提高电力质量，减少电网对逆变器的要求。

并联逆变器适用于需要增加系统容量或降低单个逆变器功率的情况下，具备高效能够并联多个逆变器的能力。

串联逆变器则适用于需要提供高电压和大功率输出的情况，能够提高系统效率。

根据实际需求选择合适的拓扑结构，能够提高风电变流器的性能。

在实现风电变流器的模块化拓扑结构时，可以采用硬件模块化和软件模块化相结合的方式。

硬件模块化通常采用模块化逆变器、模块化滤波器和模块化电感器等，使整个系统易于拆卸和维护。

软件模块化则可以通过编程实现，利用控制算法实现模块化功能，并通过通信接口进行模块间的数据传输和联动控制。

在设计风电变流器的模块化拓扑结构时，还需要关注系统的可靠性和安全性。

采用模块化结构可以降低故障发生的概率，同时利于故障的检测和隔离。

在模块化拓扑结构中，一个模块的故障不会影响整个系统的工作，只需替换或修复故障模块即可恢复系统的正常运行。

此外，应考虑系统的保护功能，包括过载保护、短路保护、过温保护等，以保证系统的安全运行。

风能发电系统的拓扑结构分析随着全球对清洁能源需求的增加，风能发电逐渐成为了一个备受关注的领域。

而所谓的风能发电系统，其实就是通过风能驱动风机转动，进而产生能电能的一种技术。

不过，真正形成一套风能发电系统需要考虑的因素可不仅仅只有这些。

在具体的实现过程中，我们需要找到一种拓扑结构，以确保整个系统能够高效地运转。

那么，接下来的内容将会从风能发电系统的拓扑结构分析这一角度进行详细描述。

第一部分：什么是风能发电系统的拓扑结构在正式开始这个话题之前，我们需要先搞清楚一个概念——什么是拓扑结构。

简单来说，拓扑结构指的是构成系统的物理部件之间的连接形式和方式。

对于风能发电系统而言，拓扑结构包含了风机、变频器、电网等一系列组成部分之间的连接方式。

在拓扑结构的制定和应用中，风能发电系统可以被分为了两类：集中式和分布式。

集中式的风能发电系统，通常有一台或多台大型发电机组成一个发电厂，再将其连接至高压输电网中。

这样的体系可以使风能发电的成本在一定程度上得到有效的控制，但同时它所涉及的电力网络场景而言较为局限。

而分布式的风能发电系统，通常可以分布在不同的地方、不同的规模。

虽然这样的操作会使得成本上升，但对于电力供应从整个系统来看也更加灵活，而且还可以获得更高的产电效率。

第二部分：风能发电系统的拓扑结构优化在确定了风能发电系统的拓扑结构之后，我们可以开始进一步的分析。

这里，主要有两个问题需要考虑。

第一个问题，是如何能够充分利用风能。

根据统计数据，风能的利用率通常可以达到50%-60%，并且还存在着更大的潜力。

因此在编制拓扑结构时，我们需要考虑如何选择更加适合的风机型号以及布置方式。

第二个问题，是如何在电能储存和转换中找到最佳模式。

作为一种可以可持续发展的新能源技术，风能发电的最大问题之一在于能源存储和效率转换。

因此，我们需要找到一种同时改善风机功率输出功率与电网一致的解决方案。

第三部分：风能发电系统拓扑结构的优势最后，我们来谈谈风能发电系统的拓扑结构优势。
