风力发电机组构成

风力发电机组的基本构成
风力发电机组是将风能转化为电能的装置，通常由以下几个部分构成：
1. 风轮：风轮是风力发电机组的核心部件，它由叶片、轮毂和轴组成。

风轮的作用是捕捉风能并将其转化为机械能。

2. 机舱：机舱内装有风力发电机组的主要设备，如发电机、变速器、控制器等。

机舱通常安装在塔顶，通过塔筒与地面相连。

3. 塔筒：塔筒是支撑机舱和风轮的结构，它通常由钢材制成，具有足够的强度和稳定性，以承受风轮和机舱的重量以及风载荷。

4. 发电机：发电机是将机械能转化为电能的设备，它通常采用异步发电机或同步发电机。

发电机的输出功率与风轮的转速和风速有关。

5. 变速器：变速器的作用是将风轮的低速旋转转化为高速旋转，以适应发电机的转速要求。

变速器通常采用齿轮箱或液力耦合器。

6. 控制器：控制器是风力发电机组的控制中心，它负责监测风速、风向、风轮转速、发电机输出功率等参数，并根据预设的控制策略对风力发电机组进行调节和控制。

7. 基础：基础是支撑塔筒和风力发电机组的结构，它通常由混凝土制成，具有足够的承载能力和稳定性。

8. 电缆：电缆用于将发电机的输出电能传输到地面的变压器或配电柜。

以上是风力发电机组的基本构成部分，不同类型和规格的风力发电机组可能会有所不同，但总体结构和功能基本相似。

风力发电机组构造及工作原理风力发电机是一种利用风能转化为电能的装置，它在现代可再生能源领域起着重要的作用。

本文将详细介绍风力发电机的构造以及其工作原理。

一、构造风力发电机由以下几个主要部件组成：1. 风轮/叶片：风轮是风力发电机的核心部件，通常由三个或更多的叶片组成。

这些叶片通过捕捉到的风能转化为机械能。

2. 主轴和发电机：主轴将风轮的旋转运动转变为发电机的旋转运动。

发电机通过旋转运动将机械能转化为电能。

3. 塔架：塔架是支撑风力发电机的结构，通常由钢铁或混凝土建造而成。

塔架的高度取决于风力发电机的设计和布置。

4. 控制系统：控制系统负责监测和调节风力发电机的运行。

它可以根据风速和电网需求来调整发电机的负载和转速。

二、工作原理风力发电机的工作原理可以分为以下几个步骤：1. 捕捉风能：当风吹过风轮时，风轮的叶片会受到风力的作用而旋转。

风轮的设计使得风能尽可能地转化为机械能。

2. 传输机械能：通过主轴，机械能从风轮传输到发电机。

主轴的旋转使发电机内部的线圈和磁场相互作用，产生感应电流。

3. 转化为电能：感应电流通过电路传输到变流器或逆变器，进一步将其转换为适合电网输入的交流电能。

4. 电网连接：通过输电线路，发电机产生的电能连接到电网中，为用户供电。

控制系统负责监测电网的需求，并调整发电机的负载和转速。

三、优势和挑战风力发电机有许多优势，包括：1. 可再生能源：风能是一种可再生能源，与化石燃料相比无排放，对环境友好。

2. 多样化的规模：风力发电机可以根据需求进行大规模或小规模的布置，适用于不同地理区域和用途。

然而，风力发电机也面临一些挑战：1. 依赖风能：风力发电机需要稳定的风能才能运行，因此在风量不稳定的地区可能发电效率较低。

2. 空间需求：风力发电机需要一定的空间来布置，这在有限的城市环境中可能存在限制。

结论风力发电机是一种重要的可再生能源装置，利用风能转化为电能。

通过了解其构造和工作原理，我们可以更好地理解风力发电机的运行原理。

风力发电机组的结构及组成在当今追求清洁能源的时代，风力发电作为一种可再生、无污染的能源获取方式，正发挥着越来越重要的作用。

要了解风力发电的原理和运作，首先得清楚风力发电机组的结构及组成。

风力发电机组主要由以下几个部分构成：叶片、轮毂、机舱、塔筒和基础。

叶片是风力发电机组中最为关键的部件之一。

它们的形状和设计直接影响着风能的捕获效率。

通常，叶片采用复合材料制造，如玻璃纤维增强塑料或碳纤维增强塑料。

叶片的外形就像飞机的机翼，具有特定的翼型和扭转角度。

这样的设计能够使风在叶片表面产生升力和阻力，从而推动叶片旋转。

而且，叶片的长度和数量会根据风力发电机组的功率大小而有所不同。

一般来说，功率越大的机组，叶片越长，数量也可能更多。

轮毂则是连接叶片和机舱的重要部件。

它负责将叶片所捕获的风能传递到机舱内部的传动系统。

轮毂的结构强度要求很高，以承受叶片旋转时产生的巨大力量和扭矩。

机舱内部包含了众多核心部件。

首先是主轴，它将轮毂传递过来的旋转动力传递给增速箱。

增速箱的作用是将主轴的低速旋转提高到适合发电机工作的高速旋转。

发电机是将机械能转化为电能的关键设备。

目前，常见的风力发电机有异步发电机和同步发电机两种类型。

除了这些，机舱内还有刹车系统、偏航系统和控制系统等。

刹车系统用于在紧急情况下停止风机的转动，保障设备和人员的安全。

偏航系统则可以使机舱根据风向的变化自动调整方向，以最大程度地捕获风能。

控制系统就像是风机的大脑，负责监测和控制整个机组的运行状态，确保其稳定、高效地工作。

塔筒是支撑机舱和叶片的结构。

它通常由钢材制成，高度可达数十米甚至上百米。

塔筒的高度越高，所接触到的风速通常也越大，从而能够捕获更多的风能。

但同时，塔筒的高度也受到制造工艺、运输条件和成本等因素的限制。

基础是风力发电机组的根基，它要能够承受整个机组的重量以及风荷载等外力的作用。

常见的基础形式有混凝土基础和桩基础等。

基础的设计和施工质量直接关系到整个风力发电机组的稳定性和安全性。

风力发电机组内部结构
风力发电机组内部结构主要由风轮、发电机、机舱、塔架和控制系统等部分组成。

风轮：包括叶片、轮毂和加固件等，是风力发电机组中最重要的部分之一，其作用是将风的动能转换为机械能。

当风吹动叶片时，叶片会带动轮毂旋转，进而带动发电机发电。

发电机：发电机是风力发电机组中的核心部分，其作用是将风轮旋转的机械能转换为电能。

发电机通常由定子和转子两部分组成，定子固定不动，而转子则随着风轮的旋转而旋转。

机舱：机舱是安装风力发电机组的主要部位之一，通常由钢板制成封闭的箱形结构，内部安装有发电机、齿轮箱、刹车系统、偏航系统等关键部件。

机舱的作用是保护内部设备免受外部环境的影响，并确保设备的安全运行。

塔架：塔架是支撑风力发电机组的重要部分，通常由钢管或角钢制成，其高度和直径根据机组的功率和风速等条件而定。

塔架的作用是支撑风轮和机舱，并将它们固定在适当的高度上，以便捕获更多的风能。

控制系统：控制系统是风力发电机组的“大脑”，负责监测和控制机组的运行状态。

控制系统通常由传感器、控制器和执行机构等部分组成，可以实时监测风速、风向、发电机转速等参数，并根据这些参数调整机组的运行状态，确保机组的稳定运行和最
大发电量的输出。

除了上述主要部分外，风力发电机组还包括变速箱、主轴承、电气系统、液压系统、冷却系统、刹车系统等辅助部分，这些部分共同协作，确保风力发电机组的正常运行和高效发电。

绍结机构介风力发电风力发电机组是由风轮、传动系统、偏航系统、液压系统、制动系统、发电该机组通过风力推动叶轮旋转，塔架和基础等组成。

机、控制与安全系统、机舱、有效的将风能转再通过传动系统增速来达到发电机的转速后来驱动发电机发电，化成电能。

风力发电机组结构示意图如下。

1、叶片2、变浆轴承3、主轴4、机舱吊5、齿轮箱6、高速轴制动器7、发电机8、轴流风机9、机座10、滑环11、偏航轴承12、偏航驱动13、轮毂系统各主要组成部分功能简述如下（1）叶片叶片是吸收风能的单元，用于将空气的动能转换为叶轮转动的机械能。

叶轮的转动是风作用在叶片上产生的升力导致。

由叶片、轮毂、变桨系统组成。

每个叶片有一套独立的变桨机构，主动对叶片进行调节。

叶片配备雷电保护系统。

风机维护时，叶轮可通过锁定销进行锁定。

（2）变浆系统变浆系统通过改变叶片的桨距角，使叶片在不同风速时处于最佳的吸收风能的状态，当风速超过切出风速时，使叶片顺桨刹车。

（3）齿轮箱齿轮箱是将风轮在风力作用下所产生的动力传递给发电机，并使其得到相应的转速。

发电机是将叶轮转动的机械动能转换为电能的部件。

明阳）发电机4（．1.5s/se机组采用是带滑环三相双馈异步发电机。

转子与变频器连接，可向转子回路提供可调频率的电压，输出转速可以在同步转速±30%范围内调节。

（5）偏航系统偏航系统采用主动对风齿轮驱动形式，与控制系统相配合，使叶轮始终处于迎风状态，充分利用风能，提高发电效率。

同时提供必要的锁紧力矩，以保障机组安全运行。

（6）轮毂系统轮毂的作用是将叶片固定在一起，并且承受叶片上传递的各种载荷，然后传递到发电机转动轴上。

轮毂结构是3个放射形喇叭口拟合在一起的。

轮箱转速比：）发电机：（41550kw 发电机额定功率：发电机额定电压：690v发电机额定电流：1120A发电机额定频率：50Hz发电机转速：1750rpm发电机冷却方式：空-空冷却发电机绝缘等级：H级主刹车系统：变浆制动。

风电机组的构成
风电机组的构成：
风力发电机组包括风轮、发电机；风轮中含叶片、轮毂、加固件等组成；它有叶片受风力旋转发电、发电机机头转动等功能。

风力发电电源由风力发电机组、支撑发电机组的塔架、蓄电池充电控制器、逆变器、卸荷器、并网控制器、蓄电池组等组成。

1、机舱。

机舱包容着风力发电机的关键设备，包括齿轮箱、发电机。

维护人员可以通过风力发电机塔进入机舱。

机舱左端是风力发电机转子，即转子叶片及轴。

2、低速轴。

风力发电机的低速轴将转子轴心与齿轮箱连接在一起。

在现代600千瓦风力发电机上，转子转速相当慢，大约为19至30转每分钟。

轴中有用于液压系统的导管，来激发空气动力闸的运行。

3、高速轴及其机械闸。

高速轴以1500转每分钟运转，并驱动发电机。

它装备有紧急机械闸，用于空气动力闸失效时，或风力发电机被维修时。

4、偏航装置。

借助电动机转动机舱，以使转子正对着风。

偏航装置由电子控制器操作，电子控制器可以通过风向标来感觉风向。

图
中显示了风力发电机偏航。

通常，在风改变其方向时，风力发电机一次只会偏转几度。

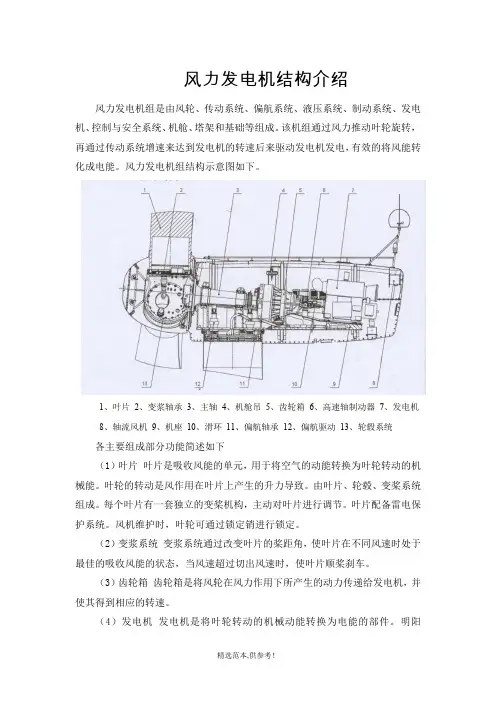

风力发电机结构介绍风力发电机组是由风轮、传动系统、偏航系统、液压系统、制动系统、发电机、控制与安全系统、机舱、塔架和基础等组成。

该机组通过风力推动叶轮旋转，再通过传动系统增速来达到发电机的转速后来驱动发电机发电，有效的将风能转化成电能。

风力发电机组结构示意图如下。

1、叶片2、变浆轴承3、主轴4、机舱吊5、齿轮箱6、高速轴制动器7、发电机8、轴流风机9、机座10、滑环11、偏航轴承12、偏航驱动13、轮毂系统各主要组成部分功能简述如下（1）叶片叶片是吸收风能的单元，用于将空气的动能转换为叶轮转动的机械能。

叶轮的转动是风作用在叶片上产生的升力导致。

由叶片、轮毂、变桨系统组成。

每个叶片有一套独立的变桨机构，主动对叶片进行调节。

叶片配备雷电保护系统。

风机维护时，叶轮可通过锁定销进行锁定。

（2）变浆系统变浆系统通过改变叶片的桨距角，使叶片在不同风速时处于最佳的吸收风能的状态，当风速超过切出风速时，使叶片顺桨刹车。

（3）齿轮箱齿轮箱是将风轮在风力作用下所产生的动力传递给发电机，并使其得到相应的转速。

（4）发电机发电机是将叶轮转动的机械动能转换为电能的部件。

明阳1.5s/se机组采用是带滑环三相双馈异步发电机。

转子与变频器连接，可向转子回路提供可调频率的电压，输出转速可以在同步转速±30%范围内调节。

（5）偏航系统偏航系统采用主动对风齿轮驱动形式，与控制系统相配合，使叶轮始终处于迎风状态，充分利用风能，提高发电效率。

同时提供必要的锁紧力矩，以保障机组安全运行。

（6）轮毂系统轮毂的作用是将叶片固定在一起，并且承受叶片上传递的各种载荷，然后传递到发电机转动轴上。

轮毂结构是3个放射形喇叭口拟合在一起的。

（7）底座总成底座总成主要有底座、下平台总成、内平台总成、机舱梯子等组成。

通过偏航轴承与塔架相连，并通过偏航系统带动机舱总成、发电机总成、变浆系统总成。

MY1.5s/se型风电机组主要技术参数如下：（1）机组：机组额定功率：1500kw机组起动风速：3m/s机组停机风速： 25m/s机组额定风速： 10.8/11.3 m/s（2）叶轮：叶轮直径：82.6m叶轮扫掠面积：5316m2叶轮速度：17.4rpm叶轮倾角： 5o叶片长度：40.25m叶片材质：玻璃纤维增强树脂（3）齿轮箱：齿轮箱额定功率：1663kw齿轮箱转速比：100.48（4）发电机：发电机额定功率：1550kw发电机额定电压：690v发电机额定电流：1120A发电机额定频率：50Hz发电机转速：1750rpm发电机冷却方式：空-空冷却发电机绝缘等级：H级主刹车系统：变浆制动二级刹车系统：圆盘制动器（5）塔架：塔架型式：直立三段锥形塔架塔架高度：61830mm塔架底部直径：4200mm塔架重量：107t（6）偏航系统型式：主动对风齿轮圆盘星形驱动（7）控制器型式：PLC TwinCAT【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。

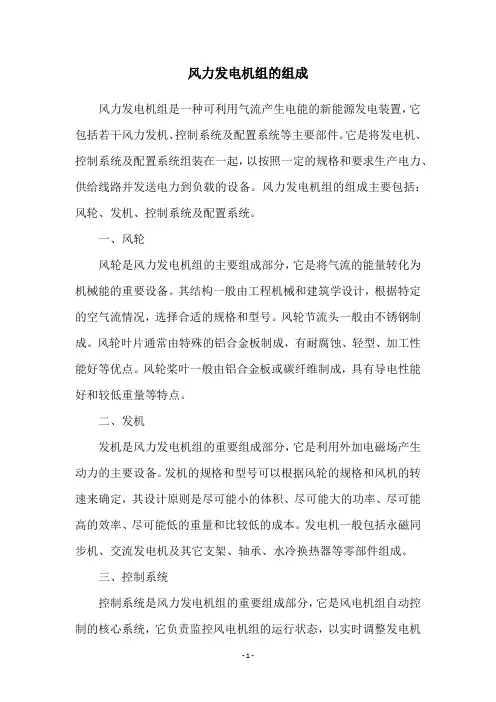

风力发电机组的组成风力发电机组是一种可利用气流产生电能的新能源发电装置，它包括若干风力发机、控制系统及配置系统等主要部件。

它是将发电机、控制系统及配置系统组装在一起，以按照一定的规格和要求生产电力、供给线路并发送电力到负载的设备。

风力发电机组的组成主要包括：风轮、发机、控制系统及配置系统。

一、风轮风轮是风力发电机组的主要组成部分，它是将气流的能量转化为机械能的重要设备。

其结构一般由工程机械和建筑学设计，根据特定的空气流情况，选择合适的规格和型号。

风轮节流头一般由不锈钢制成。

风轮叶片通常由特殊的铝合金板制成，有耐腐蚀、轻型、加工性能好等优点。

风轮桨叶一般由铝合金板或碳纤维制成，具有导电性能好和较低重量等特点。

二、发机发机是风力发电机组的重要组成部分，它是利用外加电磁场产生动力的主要设备。

发机的规格和型号可以根据风轮的规格和风机的转速来确定，其设计原则是尽可能小的体积、尽可能大的功率、尽可能高的效率、尽可能低的重量和比较低的成本。

发电机一般包括永磁同步机、交流发电机及其它支架、轴承、水冷换热器等零部件组成。

三、控制系统控制系统是风力发电机组的重要组成部分，它是风电机组自动控制的核心系统，它负责监控风电机组的运行状态，以实时调整发电机的输出功率，使之达到最佳的发电效果。

控制系统的组成：数字式控制装置、数字式控制机构、智能控制系统、远程监控系统等。

这些系统可以实现风机的调整和自动控制，在不同环境下实现最佳的发电效果。

四、配置系统配置系统是风力发电机组的重要组成部分，它由对风力发电机组进行安装、采购、维护等方面的相关系统组成，包括电缆系统、管道系统、安装结构系统等。

电缆系统可以将风力发电机组的线路连接起来，以便发送电力；管道系统可以调整风力发电机组的温度、压力和湿度；安装结构系统主要是将风力发电机组安装到室内或室外环境中。

这些系统可以有效地确保风力发电机组的正常运行。

总之，风力发电机组的组成包括风轮、发电机、控制系统及配置系统，它们通过利用气流的能量，将发电机、控制系统及配置系统组装在一起，以按照一定的规格和要求生产电力、供给线路并发送电力到负载的设备，从而起到风力发电机组的节能环保作用。
