数字化语音存储与回放系统（题目）一、题目数字化语音存储与回放系统二、任务设计并制作一个数字化语音存储与回放系统三、要求1．基本要求（1）放大器1的增益为46dB，放大器2的增益为40dB，增益均可调；（2）带通滤波器：通带为300Hz～3.4kHz ；（3）ADC：采样频率f s＝8kHz，字长＝8位；（4）语音存储时间≥10秒；（5）DAC：变换频率f c＝8kHz，字长＝8位；（6）回放语音质量良好。
2．发挥部分在保证语音质量的前提下：（1）减少系统噪声电平，增加自动音量控制功能；（2）语音存储时间增加至20秒以上；（3）提高存储器的利用率（在原有存储容量不变的前提下，提高语音存储时间）；（4）其它（例如：校正等）。
四、评分意见项目满分基本要求设计与总结报告：方案设计与论证，理论分析与计算，电路图，测试方法与数据，对测试结果的分析50 实际制作完成情况50发挥部完成第一项15 完成第二项 5 完成第三项15五、说明：不能使用单片语音专用芯片实现本系统。
数字化语音存储与回放系统（设计报告）摘要该系统主要由语音收集、增益放大、带通滤波、A\D、D\A转换，51单片机、外部RAM存储、功率放大、扬声器几大部分组成。
其中语音收集主要由驻极体话筒实现。
然后同过增益放大部分将几十毫安的信号放大至0~8A左右。
再利用带通滤波滤去带声外地噪音，并由A\D转换将声音信号转化为数字信号存储在单片机的外部存储器中，可存储时长为4秒左右。
再由D\A转换转变为模拟信号后通过带同滤波滤去噪声，功率放大部分放大功率后，最后由扬声器输出。
关键词外部RAM 功率放大带通滤波A\D、D\A转换51单片机AbstractThe system is mainly composed of a voice collection, gain amplification,band-pass filtering, A \ D, \ A D conversion, 51 microcontroller, external RAM storage, power amplifier, speakers of several major components. The voice collection consists of an electret microphone implementation. Then the gain of the amplifier portion will be tens of Ma amplification of the signal to a 0 ~ 8A. Reuse of band-pass filter to filter noise acoustic field, and by A \ D converts voice signal into a digital signal and stored in a memory external to the microcontroller, can be stored for a long time about 4 seconds. By D \ A conversion into an analog signal through with filter filter to noise, power amplifier part of the larger power, finally output by the speaker.Key wordExternal RAM amplifier band-pass filter A \ D, \ A conversion D 51 single chip microcomputer目录一、方案设计与论证1.1题目解析 (01)1.2方案讨论 (02)二、理论分析与计算2.1系统的整体设计………………………………………………………………2.2功能模块的设计………………………………………………………………三、硬件设计3.1系统的整体设计………………………………………………………………3.2功能模块的设计………………………………………………………………四、软件设计4.1系统的整体设计………………………………………………………………4.2功能模块设计…………………………………………………………………五、系统的组装与调试5.1整体结构布局与工艺图………………………………………………………5.2系统调试………………………………………………………………………5.3测试结果及分析………………………………………………………………附录一………………………………………………………………………………附录二………………………………………………………………………………一、方案论证1.1题目解析根据题目要求：该数字化语音存储与回放系统要做到如下要求：（1）放大器1的增益为46dB，放大器2的增益为40dB，增益均可调；（2）带通滤波器：通带为300Hz～3.4kHz ；（3）ADC：采样频率f s＝8kHz，字长＝8位；（4）语音存储时间≥10秒；（5）DAC：变换频率f c＝8kHz，字长＝8位；（6）回放语音质量良好。

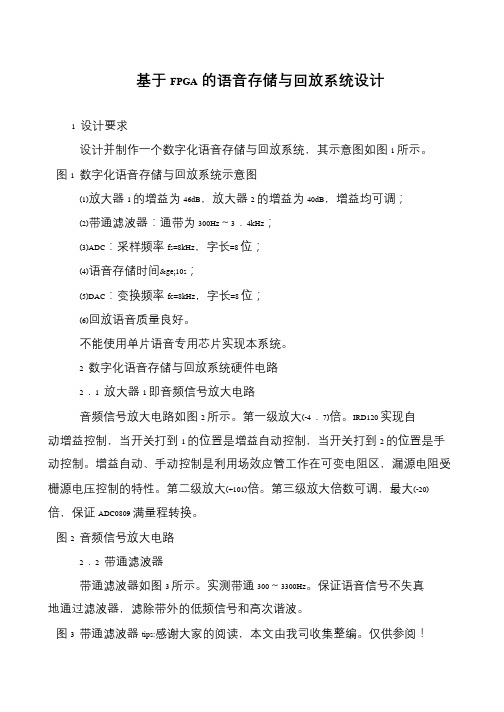

基于FPGA的语音存储与回放系统设计
1 设计要求
设计并制作一个数字化语音存储与回放系统，其示意图如图1 所示。
图1 数字化语音存储与回放系统示意图
(1)放大器1 的增益为46dB，放大器2 的增益为40dB，增益均可调；
(2)带通滤波器：通带为300Hz～3．4kHz；
(3)ADC：采样频率fs=8kHz，字长=8 位；
(4)语音存储时间≥10s；
(5)DAC：变换频率fc=8kHz，字长=8 位；
(6)回放语音质量良好。
不能使用单片语音专用芯片实现本系统。
2 数字化语音存储与回放系统硬件电路
2．1 放大器1 即音频信号放大电路
音频信号放大电路如图2 所示。
第一级放大(-4．7)倍。
IRD120 实现自动增益控制，当开关打到1 的位置是增益自动控制，当开关打到2 的位置是手动控制。
增益自动、手动控制是利用场效应管工作在可变电阻区，漏源电阻受栅源电压控制的特性。
第二级放大(+101)倍。
第三级放大倍数可调，最大(-20) 倍，保证ADC0809 满量程转换。
图2 音频信号放大电路
2．2 带通滤波器
带通滤波器如图3 所示。
实测带通300～3300Hz。
保证语音信号不失真地通过滤波器，滤除带外的低频信号和高次谐波。
图3 带通滤波器tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
基于51单片机的数字语音存储与回放系统设计摘要该文采用AT89C51单片机和ISD2560语音芯片设计一款实时语音录放系统，能实现录音时间达60s、录放音受按键控制、可复位且音量可调等诸多功能。
整个系统共有三大模块：单片机控制模块、语音录放模块、功放模块。
控制模块核心是51单片机的口线功能，通过对按键的识别来控制语音录放模块的工作模式；语音录放模块能实现对声音的处理、存储以及复原的功能；功放模块能对复原好的音频信号加以放大，使声音更加清晰明亮。
整个设计围绕以下三方面进行研究：总体方案设计、硬件电路设计、软件设计。
关键词：AT89C51单片机,语音存储,语音回放DESIGN OF VOICE RECORDING AND PLAYBACKSYSTEM BASED ON AT89C51ABSTRACTThe propose of this paper is to design a real-time speech recording system with AT89C51 microcontroller and ISD2560 voice chip,it can realize the recording time of 60s, sound recording and playback controlled by button, can reset and voice can adjust.The system includes three modules:single chip microcomputer control module, voice recording module, power amplifier module. Core of control module is 51SCM mouth line function, through the identification of key to control the voice recording module work model;voice recording module can realize voice processing,storage and playback;power amplifier module for audio signal amplified, to make the sound more clear and bright.The whole design around the following three aspects: the overall design, hardware circuit design, and the design of software.Key Words:AT89C51，phonetic storage ，phonetic playback目录摘要 (I)ABSTRACT ................................................................................................................................................ I I 目录........................................................................................................................................................... I II 第1章绪论 (1)1.1 课题研究背景 (1)1.2 国外研究现状 (2)1.3 语音存储技术的发展前景 (2)1.4 设计任务与要求 (3)第2章总体方案设计 (4)2.1 总体方案论证 (4)2.2 器件选择 (5)2.2.1 单片机的选择 (5)2.2.2 语音芯片选择 (6)2.2.3 功放选择 (6)2.3 各芯片详细说明 (6)2.3.1 AT89C51芯片 (6)2.3.2 ISD2560语音芯片 (8)2.3.3 LM386集成功率放大器芯片 (12)第3章硬件电路设计 (15)3.1硬件电路总体设计 (15)3.2 AT89C51的外围电路设计 (15)3.2.1电源 (15)3.2.2晶振电路设计 (15)3.2.3 复位电路设计 (16)3.3 语音电路设计 (17)3.4 功放电路设计 (18)3.5 键盘输入电路和状态显示电路设计 (19)第4章软件设计 (20)4.1 主要变量说明 (20)4.2 主程序流程图 (21)4.3 子程序流程图及代码 (22)4.3.1 录音子程序 (22)4.3.2 放音子程序 (23)第5章系统调试与实验结果 (25)5.1系统调试 (25)5.2实验结果 (27)第6章总结 (28)参考文献 (29)附录 (30)致 (35)作品使用说明书 (36)第1章绪论1.1课题研究背景随着生活节奏的日益加快，城市智能化建设的不断发展，在智能仪器仪表和工业控制系统中增加语音录放功能成为了极为普遍的现象。
引言语言在人类发展史中起到了至关重要的作用，它的作用并不亚于直立行走和工具的使用，怎样能把人类的语言丝毫不差地记录下来也是人们一直思考的问题。
传统的磁带语音录放系统因其体积大、使用不便,在电子与信息处理的使用中受到许多限制。
本文提出的体积小巧,功耗低的数字化语音存储与回放系统将完全可以替代它。
数字化语音存储与回放系统的基本原理是对语音的录音与放音的数字控制。
使用单片机以及外部电路的配合完全可以达到语音存储与回放的目的。
本系统采用了美国ISD公司的专利产品ISD2590（录音90秒）语音芯片，此芯片具有音质自然、使用方便、单片存储、反复录放、低功耗、抗断电等特点。
该芯片采用模拟数据直接在半导体存储器中存储的技术，不需经过A/D或D/A转换。
因此能够非常真实、自然地再现语音、音乐、音调和效果声，避免了一般固体录音电路因量化和压缩造成的量化噪声和"金属声"。
片内信息可保存100年（无需后备电源），存储单元可反复录音十万次。
语音芯片的使用大大简化了本系统的设计过程。
该芯片的一大特点就是可分段录制声音并分段播放出来，通过89C51单片机对语音芯片进行控制完成录放。
随着科学技术的飞速发展，仅仅存储和回放语音是不够的。
语音技术正朝着语音合成和语音识别的方向发展。
智能翻译机、语音拨号、语音查询、语音自动定票系统、语音工业控制等等，可以想见，凡用计算机的地方都会有语音识别。
在计算机辅助教育方面，计算机就成为专业的家庭辅导教师；在幼儿进行启蒙教育的玩具中，语音识别也将倍受欢迎。
电脑语音合成技术即CTI（Computer Telephone Integration），是用计算机技术处理电话语音。
通常是建一个信息呼叫中心，用户打来电话时计算机会自动地一层层地转给相关部门，一直到为用户解决问题为止。
可想而知，随着语音合成技术研究的突破，其对计算机发展和社会生活的重要性日益凸现出来。
其应用和经济社会效益前景非常良好。
8.1数字化语音存储与回放系统设计8.1系统设计及需求分析8.1.1 语音存储回放系统的功能要求用FPGA 实现数字化语音的储存和回放功能。
基于开发板DE2下，用QuartusII 软件进行verilog 编程，要求如下：1．语音频率范围：人耳能够听到的声音频率范围为20Hz~20kHz ，而一般语音频率位于300Hz~3.4kHz 之间。
2．语音采样频率：根据奈奎斯特采样准则，采样频率必须大于模拟信号最高频率的两倍。
语音频率最高为3.4kHz ，因此语音采样频率可取8kHz 。
3．ADC 与DAC 位宽：均为8位。
ADC 的位宽决定了信号的采样精度，DAC 的位宽一般与ADC 的相同。
4．语音存储时间：不少于4s 。
语音存储时间的长短取决于存储器的容量，例如存储容量为32KB 的静态随机存储器（SRAM ）可以存储4.096s （8kHz ⨯8位⨯4.096s=32KB ）的语音数据。
5．能够回放存储的语音信号，且回放语音质量好8.1.2 设计分析我们采用模块化的设计思想，实现各个功能模块，然后汇总成我们的语音储存与回放系统。
顶层模块包括SRAM 的控制单元，其中包括SRAM 读取和SRAM 写入，音频控制器，对WM8731L 写入时钟，控制数据的传送时钟信号，PLL时钟分频，对输入的50MHz 的音频进行分频，得到18.4MHz 的音频芯片主频率。
其中数据通过顶层模块来实现和SRAM 、ADCDAT 、DACDAT 的对接传送，I2C 总线来控制音频芯片写入寄存器配置，设置音频设备的输出输入模式和数据的传送方式及数据的位数。
图8.1.1 模块划分结构图那么根据所分的几个模块，我们一个一个来实现，先实现SRAM的读写数据，再通过I2C总线对WM8731L音频芯片进行控制字的设置，最后完成对信号的AD/DA转换。
各个模块完成后，在通过一个总的模块例化各个模块里的module就能实现最后的功能。
本科生毕业论文（设计〉题目：数字化语音存储与回放系统的设计学生姓名： ________ 李进国学号：200611020180专业班级： ______ 电信06101班指导教师： __________ 彭光含完成时间：2018年5月10日目录摘要.......................................................................... (2)Abstract ................................................................2 引 (3)1系统的方案论证.......................................................................... (3)2系统硬件设计.............................................................................. . (4)2 . 1 拾音器.......................................................................... (5)2 . 2 放大器设计.......................................................................... (6)2. 3 可调稳压电源的设计.......................................................................... (8)2 . 4 AT89C51 介绍.......................................................................... (8)2 . 5 D / A A / D 转换器.................................................................................................................................................. 1 02.5.1D/A 转换器DAC0832 的介绍..........................................................................1 02.5.2 A / D 转换器D A 5 7 4 的介绍..........................................................................1 12 . 6 存储器的选择..........................................................................1 22. 7 键盘的设疋................................................................................................................................................... 1 3 3模块接□原理.................................................................................................................................................. 1 33 . 1 A T 8 9 C 5 1 和A D 5 74 的接口原理..........................................................................1 33 . 2 D A C 0 8 3 2 与单片机的接□原理..........................................................................1 53. 3 存储芯片与单片机的接□原理..............................................................................1 64系统接□总图..............................................................................1 6 3^5 系统的. 校正.............................................................................. .. (17)4软件设计.............................................................................. .. (19)5结论.............................................................................. ........................................................................... 1 9答谢.............................................................................. ............................................................................. 2 0 参考文献.............................................................................. ............................................................................. 2 0 附录：总程序...................................................................................................................................................... 2 1数字化语音存储与回放系统的设计专业：电子信息科学与技术姓名：李进国指导老师：彭光含摘要：本文介绍的数字化语音存储与回放系统将完全可以替代传统的磁带语音录放系统。
摘要传统的磁带语音录放系统因其体积大、使用不便,在电子与信息处理的使用中受到许多限制。
本文提出的体积小巧，功耗低的数字化语音存储与回放系统将完全可以替代它。
数字化语音存储与回放系统的基本原理是对语音的录音与放音的数字化控制。
其中，关键技术在于，为了增加语音存储时间，提高存储器的利用率，采用了非失真压缩算法对语音信号进行压缩后再存储，而在回放时再进行解压缩，同时,对输入语音信号进行数字滤波以抑制杂音和干扰,从而确保了语音回放的可靠质量。
该系统对语音信号分别采用了数据采集直寸直取,欠抽样采样和自相似增量调制等三种方法,完成了对语音信号32.7s、65.5s、147.4s的存储与回放。
前直AGC将语音信号控制在A/D转换器可控制的范围之内以保证话音信号采样不失真。
带通滤波器合理的通带范围有效的滤除了带外噪声，减小了混叠失真。
π的校正，回放语通过后级补偿电路对输出的语音信号进行了()()s ff//πff/sin音清晰。
系统具有自动录音、手动录音、录放音时间显示以及掉电后保护语音信号等功能。
关键词：数字化存储，回放，数字滤波，采样，模/数转换，校正AbstractTraditional tape record system because of heavy using inconvenient volume their, receive a lot of restrictions in the use of the electron and information processing. The volume that this text puts forward is small and exquisite，the digitized pronunciation of the low power dissipation can substitute it with the playback system to store. Digitized pronunciation store systematic basic principle recording and to put sound in pronunciation digital control with playback. Among them, key technology lies in : For increase pronunciation store time , raise utilization ratio of memory , adopt non- distorted to compress algorithm go on after compressing storing to pronunciation signal, decompress in the playback ; Meanwhile, to input pronunciation signal carry on figure strain wave by suppressing noising and interfering, thus guaranteed the reliable quality of the playback of the pronunciation.Introducing the direct store & access of data collection，and AGC on acoustic signal respectively ，this system implements the storage an playback of acoustic signal which lasts for 32.7 seconds ,65.5sends or 147.4 seconds ; To insure theundistorted sampling of speech signal, the pre-AGC limits the speech signal within the range that can be processed by A/D converter; the reasonable handwidth of hang-pass filter removes the out-hand noise efficiently and decrease the overlapdistortion; With the ()()ssffff/sin//ππemendation by latter compensablecircuit ，the playback voice is very clear; Beside all above ，this system also realize the following funcitions: automatic recording manually recording manually recording ,record , record/play time display and the saving of speech signal when power-off .Keywords: Digital store，Playback Digital Filter，Sample，A/D Convert，Correct目录摘要 (I)Abstract (I)1 绪言............................................................. １1.1课题背景................................................... １1.2课题研究的目的和意义....................................... １1.3国内外概况................................................. １2方案比较与论证................................................... ２2.1方案一..................................................... ２2.1.1语音编码方案：........................................ ２2.1.2 A/D、D/A及存储芯片的选择............................. ２2.2方案二..................................................... ３2.2.1控制方式.............................................. ３2.2.2放大器及A/D、D/A芯片的选择........................... ３2.3方案三..................................................... ４3系统总体结构..................................................... ５4 电路设计......................................................... ６4.1拾音器..................................................... ６4.2放大器的设计............................................... ６4.3有源带通滤波器设计......................................... ８4.4可调稳压电源的设计......................................... ９4.5 MCS—51系列单片机....................................... １０4.6 D/A、A/D转换器.......................................... ２０4.6.1 D/A转换器DAC0832的介绍............................ ２０4.6.2 A/D转换器AD574介绍................................ ２１4.6.3 单片机AT89C51和AD574 的接口原理................... ２２4.6.4 存储器的选取........................................ ２４5 软件设计....................................................... ２６6 总结与展望..................................................... ２８7 致谢.......................................................... ２９8 参考文献....................................................... ３０附录............................................................. ３２1 绪言本文阐述了数字化语音存储与回放系统的研究背景、现状及发展方向，明确指出了传统的语音存储与回放系统的缺陷和面临的问题，以及数字化语音存储与回放系统的优点和发展前景。
数字化语音存储与回放系统设计摘要本文介绍了一种以单片机为核心控制单元的数字化语音存储与回放系统的组成以及系统软硬件的设计。
该系统的基本原理是对语音信号的录制和回放的数字化控制。
该系统以AT89C52单片机为微处理器，实现对系统的控制以及数据的处理。
系统采用闪存28F512作为外部数据存储器来存放语音数据，以满足能够较长时间存储语音信息。
语音采集部分采用ADC0809进行模数转换，语音回放部分采用DAC0832实现数模转换，并通过键盘等接口电路实现人机交互，单片机工作在中断查询模式，能够快速响应按键要求，以控制信号的采集、存储和回放等。
同时，外围电路辅以带通滤波器和增益、功率放大等电路对信号进行滤波放大，以保证信息的高质量存储与回放。
关键词：数字化存储，回放，数字滤波，采样，模/数转换目录1绪论 (1) (1) (1) (1) (2) (3)2系统总体方案设计 (4)3硬件部分设计 (7) (7) (7) (7) (8) (9) (12) (12) (13) (14) (14) (15)D/A转换器DAC0832 (15)DAC0832内部结构及引脚 (16)DAC0832工作方式 (16)A/D转换电路设计 (18)A/ D转换的常用方法 (18)ADC0809的主要特性和结构 (18)ADC0809管脚功能及定义 (19)ADC0809工作方式 (20) (22) (23)4软件设计 (26)C51 (26)Protrus软件设计 (26) (27) (27) (28) (30)5结论 (32)6致谢 (33)参考文献 (34)附录 (36)外文资料 (41)外文翻译 (48)1绪论语音信号处理是信息科学的一个重要分支，伴随着大规模集成技术的高度发展以及计算机技术的飞速前进，推动了语音信号处理技术的快速发展。
数字化语音存储与回放系统，则是利用数字语音电路来实现语音信号的数据存储、还原等任务，它是以数字电路为基础，采用51系列单片机作为核心的语音处理系统[5]。
数字化语音存储与回放系统设计摘要：目前广为流行的语音存储手段为磁带记录，但数字化存储方式是未来发展的趋势。
作为高科技应用领域的热点，数字化语音处理技术从理论的研究到产品的开发已经取得了长足的进步。
它已直接与办公、金融、公安、商业、旅游等行业的语音咨询与管理，工业生产部门的语声控制，电话电信系统的自动拔号、辅助控制与查询，医疗卫生和福利事业的生活支援系统等紧密联系。
关键词：数字化语音；存储与回放；系统设计目前，广为流行的语音存储手段为磁带记录，然而传统的磁带语音录放系统因其体积大、使用不便，在电子与信息处理的使用中受到许多限制，因此数字化存储方式是未来发展的趋势。
作为高科技应用领域的热点，数字化语音处理技术从理论的研究到产品的开发已经取得了长足的进步。
它已直接与办公、金融、公安、商业、旅游等行业的语音咨询与管理。
工业生产部门的语声控制，电话电信系统的自动拨号、辅助控制与查询，医疗卫生和福利事业的生活支援系统等紧密联系。
并有可能成为下一代操作系统和应用程序的用户界面。
本文对数字化语音存储与回放系统进行了研究并给出了实现方案。
一、系统原理语音信号通过拾音器转换成了毫伏量级的电信号实测其范围约为20-25mV，此电信号太小不能够进行采样。
后级A/D转换输入信号的动态范围为0-5V，语音信号的范围与采样范围的比较得出放大器的放大倍数应为200倍左右。
此处将信号通过一增益为46dB的放大器，将其放大到伏特量级，输出级放大电路亦采用这种电路，两级放大电路都采用增益可调的典型电路。
后级电路不再详述。
考虑到语音信号固有特点，将低于300Hz和高于3，4kHz的分量滤掉后语音质量仍然良好，此处将其通过一增益为46dB的放大器，因此，将带通滤波器设计为典型的300Hz-3，4kHz，输出级带通滤波器亦为300Hz-3，4kHz，这样既可滤掉低频分量又可滤掉D/A转换带来的高频分量，很好地消除掉噪声。
据奈奎斯特抽样定理知欲使采样信号无失真，抽样频率最低为6，8kHz，考虑到留有一定的余地，这样就足够保证语音质量。
数字化语音存储与回放系统的设计班级：电信1202 姓名：吴建亮学号：201203090224 一、设计题目设计一个数字语音存储与回放系统，其系统框图如图图1.1所示。
设计要求如下：语音录放时间≧60s；语音输出功率≧0.5W，回放语音质量良好；设置“录音”、“放音”键，能显示录放时间；采用语音压缩算法，在不增加存储器容量的基础上增加录放时间。
麦克风语音输入通道ADC喇叭语音输出通道DAC微控置器存储器图1.1 数字化语音存储与回放系统框图二、方案设计数字化语音存储与回放系统的基本原理：语音的存储与回放系统将语音信号转化为电信号，经放大、滤波处理后通过A/D转换器转化为数字信号，然后将数字化的语音信号存放在大容量的存储器中；回放时，从存储器中取出数字化的语音信号，经D/A转化器转化为模拟信号，经滤波放大后驱动扬声器发出声音。
如图2.1所示为以C8051F360为核心的语音存储与回放系统原理框图。
麦克风前置放大器带通滤波器C8051F360ADC0 IDA0带通滤波器功率放大器喇叭键盘和显示外部存储器图2.1 语音存储回放系统原理框图三、模拟子系统设计1.语音输入通道电路的设计在语音存储与回放系统中，通过麦克风将声音信号转化为电信号。
麦克风内部含有一个电容元件和场效应管构成的内部前置放大器。
电容随机械振动发生变化，从而产生与声波成比例的变化电压。
麦克风在使用时需要通过一个电阻R1连接到电源对其进行偏置。
R1的阻值决定了麦克风的输出电阻和增益，通常在1~10kΩ之间。
麦克风输出的电信号比较微弱，信号增值在1~20mV之间。
前置放大器就是对麦克风输出的语音信号进行放大一边对其进一步处理。
前置放大电路有两种设计方案。
一种方案是针对双麦克风设计的前置放大器，由一级差分放大器和一级增益可调反向放大器组成的设计方案。
本次系统设计中，为了是器材简单，使用了后一种。
语音存储与回放系统中，模拟量输入通道和输出通道均需要带通滤波器。
带通滤波器的通带范围为300Hz~3。
4kHz，主要实现的功能如下：（1）保证300Hz~3。
4kHz的语音信号不失真的通过滤波器。
（2）滤除带通外的低频信号，减少工频等分量的干扰，减小噪声影响。
（3）滤除带通外的告辞谐波信号，减少因8kHz采样率引起的混叠失真，根据实际情况，该上限频率在2.7kHz左右。
根据上述条件设计的语音输入通道如图3.1所示。
图3.1语音输入通道2.语音输出通道设计当语音回放是，语音信号从C8051F360单片机的IDA0输出。
IDA0输出的语音心哈既包含了直流分量，也包含了由于最小分辨电压产生的高频噪声。
因此在语言输出通道应设置带通滤波电路。
为了能提供0.5W的功率输出，语音信号还要经过功放电路进行功率放大。
为了简化电路设计，语音输出通道选用了滤波和功放二合一的设计方案，其原理图如图3.2所示。
图3.2 语音输出通道电路原理图四、大容量存储接口设计M25P16与C8051F360单片机的接口如图4.1所示。
通过交叉开关将4线制SPI总线配置到P3.1、P3.2、P3.3、P3.4引脚上，分别与M25P16的时钟输入端C、数据输出端Q、数据输入端D和片选信号S相连。
图4.1中的W为写保护引脚，用于防止芯片内某些区域的数据被擦除或修改，当W接高电平时，写保护功能无效。
M25P16的HOLD引脚为保持信号，低电平时用于暂停芯片的串行通信。
SCK(P3.1) MISO(P3.2) MOSI(P3.3) NSS(P3.4)CQDVCC SHOLDVSSWC8051F360M25P16+5V 图4.1 C8051单片机和M25P16的接口五、系统软件设计语音存储回放系统软件的基本功能是通过按键控制系统实现录音和放音。
录音时，采集语音信号并将采集的数据存入M25P16中，放音时，从M25P16中读取数据送入DAC，系统分为以下几个框架：（1）人机接口的功能设计；（2）键盘处理程序设计；（3）M25P16的读写方案设计；（4）A/D和D/A转换器的控制；（5）擦除、录音和放音及时；（6）C8051F360单片机内部资源的使用；在语音存储与回放系统中，需要使用C8051F360单片机的ADC0、IDA0、SP10、定时器T0、定时器T1、定时器T2等资源，因此，在主程序的初始化程序中，需要对这些内部资源初始化。
根据上述分析。
语音存储回放系统的软件由主程序、键盘中断服务程序、ADC0中断服务程序、定时器T1中断服务程序、定时器T2中断服务程序组成。
主程序流程图5.1所示。
在主程序中完成初始化然后循环检测有无按键输入，并根据键值做相应的处理。
中断程序如图5.2、图5.3和图5.4所示。
详细的程序请见附件。
C8051F360和M25P16初始化开始禁止ADC0,禁止T1、T2中断显示初始界面键有效标志=1？清键有效标志显示“正在录音”允许ADC0,禁止T1中断M25P16地址初始化秒寄存器清零允许定时器T2中断显示“正在擦除”秒寄存器清零允许定时器T2中断调用M25P16擦除子程序禁止ADC0,禁止中T1、T2断显示初始界面显示“正在放音”禁止ADC0，允许T1中断M25P16地址初始化秒寄存器清零允许定时器T2中断根据键值散转“擦除”键？”放音“键？“录音”键？NY图5.1主程序流程图清T2中断标志软件计数器加11s时间到？Y软件计数器清零N 秒寄存器加1显示时间中断返回图5.2 T2中断服务程序中断返回清中断标志将A/D 转换值写入M25P16M25P16地址加1显示”录音结束“地址=200000H ？NY禁止ADC0,禁止T2中断图5.3 ADC0中断服务程序从M26P16读1字节数据到IDA0HM25P16地址加1地址=200000H？YN显示”放音结束“禁止T1、T2中断中断返回图5.4 T1中断服务程序四、系统调试1.单片机部分的调试单片机部分的调试主要是对系统部分进行调试，将EC5仿真器将单片机最小系统与PC机相连，采用C8051F单片机的集成开发环境Keil C51进行调试，主要步骤如下：（1）调试键盘显示程序；（2）测试单片机对M25P16读写是否正常；（3）测试C8051F360单片机的A/D和D/A转换器；2.模拟部分的调试（1）麦克风和前置放大器的调试；（2）带通滤波器的调试；（3）音频功放电路的调试；3.联机调试将语音输入通道的输出与单片机P2.0相连，单片机IDA0的输出与语言输出通道相连，将音频功放电路与0.5W，8Ω喇叭相连。
五、实验总结本次实验较为系统的设计和调试了基于80C51F360的数字语音存储回放系统，了解和掌握了外部RAM和单片机的SPI通信方法，更深一步了解了定时器和ADC0中断。
通过整个系统的设计，发现，容易出错的地方往往不是程序代码语法或者输入错误，而是系统逻辑问题，因此在以后的系统设计中，要重视逻辑的建立，在做系统之前，首先要画出没有挑剔的程序流程图，因为这是系统的思想路径，只有有了明确正确的路径，才能踏踏实实的编写程序，同时也会发现，以前恐惧的几百行代码已经变得多么易于理解了。
