单相接地短路

IT系统单相接地短路后电压和电流的变化从事电气工作的技术员或者工程师，经常听说，当IT系统单相接地短路后，电压又相电压变为线电压，故障电流变为正常电容电流的3倍。

这是个结论，但是如果你进一步问，为什么？很多人是答不上来的。

今天就这个问题，我详细的讨论下，有问题欢迎更正啊。

图1 IT系统图
图1为一个IT系统的接线方式。

在没有发生故障的时候：
1. A B C三相和大地之间，只有很小的电容电流，因为此时线路和大地的容抗很大，因此电容电流很小。

正常运行电容电流
Ic=Uo*WC ,(Uo为相电压，WC为容抗)。

由于三相平衡运行，电容电流的和向量为0。

2. 当一相发生接地故障时
图2 IT系统发生接地故障
当C相发生接地故障后，地上的点位就不是0V了，而是相电压Uo,因此A，B相和大地的电压就是线电压了，向量叠加后也就是
UN=sqr(3)*Uo。

，因此IT系统带故障运行的话，电缆的绝缘选择要参考线电压设计。

当C相发生接地故障后，由于电压变为线电压sqr(3)*Uo，电容阻抗为1/WC，A,B相的电流分别为sqr(3)*Uo*WC，利用向量叠加可知：接地故障电流为Iend=cos30*2*sqr(3)*Uo*WC=3 Uo*WC。

而Uo*WC 就是正常IT系统的对地电容电流。

单相短路和单相接地
单相短路和单相接地是电力系统中的两种常见故障，它们都会导致电路中的电流急剧增加。

单相短路通常是由于电路中出现了两个不应该连接在一起的导体直接接触所引起的，例如电线破损或绝缘损坏。

这种故障会导致电流急剧增加，可能会烧毁电路中的设备或引起火灾。

解决单相短路的方法是立即切断电源，检查电线并修复或更换受损部分。

单相接地则是指电路中的一个导体意外接地，通常是由于设备绝缘损坏或接地线断裂所引起的。

这种故障会导致电路中的电流通过接地而回流，可能会烧毁电路中的设备或引起火灾，还会对人身安全造成潜在威胁。

解决单相接地的方法是立即切断电源，并检查设备绝缘和接地线，修复或更换受损部分。

为了减少单相短路和单相接地的发生，电力系统需要进行定期检查和维护。

此外，安装适当的保护装置，例如过载保护、漏电保护和接地保护器等，也可以有效地减少这些故障的风险。

- 1 -。

短路的概念和危害在供电系统中，最严峻的故障是短路。

所谓短路是指供电系统中不等电位的导体在电气上被短接。

1、短路的种类在供电系统中，可能发生的主要短路种类有四种：三相短路、两相短路、两相接地短路和单相接地短路。

如表1所示。

表1短路的种类三相短路是指供电系统中三相导体间的短路，用K(3)表示；两相短路是指供电系统中任意两相导体间的短路，用K(2)表示；单相接地短路是指供电系统中任意一相导体经大地与中性点或中性线发生的短路，用K(1)表示；两相接地短路是指中性点直接接地系统中，任意两相在不同地点发生单相接地而产生的短路，K(1，1)表示。

在供电系统中，消失单相短路故障的机率最大，但由于三相短路所产生的短路电流最大，危害最严峻，因而短路电流计算的重点是三相短路电流的计算。

2、短路的缘由产生短路故障的主要缘由是电气设备的载流部分绝缘损坏所致。

绝缘损坏是由于绝缘老化、过电压或机械损伤等缘由造成的。

其它如运行人员带负荷拉、合隔离开关或者检修后未拆除接地线就送电等误操作而引起的短路。

此外，鸟兽在暴露的导体上跨越以及风雪等自然现象也能引起短路。

3、短路的危害发生短路时，因短路回路的总阻抗特别小，故短路电流可能达到很大的数值。

强大的短路电流所产生的热和电动力效应会使电气设备受到破坏；短路点的电弧可能烧毁电气设备；短路点四周的电压显著降低，使供电受到严峻影响或被迫中断；若在发电厂四周发生短路，还可能使全电力系统运行解列，引起严峻后果。

此外，接地短路故障所造成的零序电流，会在邻近的通讯线路内产生感应电势，干扰通讯，亦可能危及人身和设备的平安。

4、计算短路电流的目的短路产生的后果极为严峻，为了限制短路的危害和缩小故障影响的范围，在供电系统的设计和运行中，必需进行短路电流计算，以解决下列技术问题：① 选择电气设备和载流导体，必需用短路电流校验其热稳定性和机械强度；② 设置和整定继电爱护装置，使之能正确地切除短路故障；③ 确定限流措施，当短路电流过大造成设备选择困难或不够经济时，可实行限制短路电流的措施；④ 确定合理的主接线方案和主要运行方式等。

短路接地故障原理在电力系统中，短路和接地故障是常见的故障类型，它们都会导致电流异常，对设备和系统造成损害。

了解短路和接地故障的原理，掌握相应的保护措施和预防措施，对于维护电力系统的稳定运行具有重要意义。

1.短路故障短路是指电力线路中不同电位的两点之间发生短接，导致电流异常增大。

根据原因的不同，短路可以分为很多种类型，如单相短路、两相短路和三相短路。

其中，单相短路是指相线与零线之间的短接，两相短路是指相线之间的短接，而三相短路是指三相电源之间的短接。

短路故障的危害很大，它会瞬间产生巨大的电流，导致设备烧毁、线路起火等严重后果。

同时，短路还会影响整个电力系统的稳定运行，可能导致大面积停电等事故。

2.接地故障接地故障是指电力线路对地绝缘损坏，导致电流泄漏到大地中。

接地故障可以分为单相接地故障和多相接地故障。

单相接地故障是指相线与大地之间的绝缘损坏，多相接地故障是指多相线路与大地之间的绝缘同时损坏。

接地故障会导致电流泄漏到大地中，不仅浪费了能源，还会对设备和线路造成损害。

同时，接地故障还会对人身安全造成威胁，因为接触带电体的人员可能会触电。

3.保护措施针对短路和接地故障，可以采取以下保护措施：(1)熔断器保护：熔断器可以在电流异常时迅速熔断，切断电源，从而保护设备和线路不受损害。

(2)断路器保护：断路器可以在电流异常时自动切断电源，从而保护设备和线路不受损害。

(3)漏电保护器：漏电保护器可以检测线路对地绝缘情况，一旦发现绝缘损坏，可以立即切断电源，从而防止接地故障的发生。

(4)监控系统：对于重要的电力设备和线路，可以安装监控系统，实时监测电流、电压等参数，及时发现异常情况。

4.预防措施预防短路和接地故障的措施包括：(1)定期检查设备和线路的绝缘情况，及时发现和处理绝缘损坏的问题。

(2)安装正确的保护装置，如熔断器、断路器、漏电保护器等。

(3)对新安装的设备和线路进行严格的质量检查，确保其符合电力系统的标准。

电力系统接地短路故障种类及接地保护方式直观分析电力系统按接地方式分类，有中性点接地系统和中性点不接地系统。

其中，两种接地系统按接地故障的方式分类，又有单相接地、两相接地、三相接地3种短路故障。

单相接地是最常见的线路故障，两相接地、三相接地出现几率小，但有明显的相间短路特征。

★中性点接地系统1.单相接地故障2.两相接地故障3.三相接地故障★中性点不接地系统1.单相接地故障2.单相接地故障3.三相接地故障☆单相接地故障特点：1.一相电流增大，一相电压降低；出现零序电流、零序电压。

2.电流增大、电压降低为同一相别。

3.零序电流相位与故障相电流同向，零序电压与故障相电压反向。

4.故障相电压超前故障相电流约80度左右（短路阻抗角，又叫线路阻抗角）；零序电流超前零序电压约110度左右。

☆两相短路故障特点：1.两相电流增大，两相电压降低；没有零序电流、零序电压。

2.电流增大、电压降低为相同两个相别。

3.两个故障相电流基本反向。

4.故障相间电压超前故障相间电流约80度左右。

☆两相接地短路故障特点：1.两相电流增大，两相电压降低；出现零序电流、零序电压。

2.电流增大、电压降低为相同两个相别。

3.零序电流向量为位于故障两相电流间。

4.故障相间电压超前故障相间电流约80度左右；零序电流超前零序电压约110度左右。

☆三相短路故障特点：1.三相电流增大，三相电压降低；没有零序电流、零序电压。

2.故障相电压超前故障相电流约80度左右；故障相间电压超前故障相间电流同样约80度左右。

★电力系统工作接地（接地保护）变压器或发电机中性点通过接地装置与大地连接，称为工作接地。

工作接地分为直接接地与非直接接地（包括不接地或经消弧线圈接地）两类，工作接地的接地电阻不超过4?为合格。

☆电网中性点运行方式：大接地电流系统（110kV及以上）1.直接接地，又称为有效接地2.经低电阻接地大接地电流系统（35kV及以下）1.不接地，又称为中性点绝缘2.经消弧线圈接地3.经高阻接地煤矿电网中性点接地方式1.井下3300、1140、660V系统采用中性点不接地方式2.6、10kV主要采用中性点经消弧线圈接地方式3.35kV采用中性点不接地方式4.110kV采用中性点直接接地方式举例：中性点经消弧线圈接地和中性点直接接地★接地保护系统的型式文字代号☆第一个字母表示电力系统的对地关系：T--直接接地I--所有带电部分与地绝缘，或一点经阻抗接地。

单相短路、接地故障的灵敏度校验计算。

单相短路和接地故障是电力系统中常见的故障类型，其灵敏度校验是确保电力系统故障保护装置能够及时准确地检测并切除故障的重要环节。

本文将针对单相短路和接地故障的灵敏度校验进行详细分析和计算，并结合实例进行说明。

首先，我们来了解一下单相短路故障的灵敏度校验。

单相短路故障是指电力系统中出现的两相或三相电源相间发生短路的故障形式。

在传统的电力系统中，一般会设置过流保护装置来检测和切除短路故障。

过流保护装置的触发电流和延时时间是保护装置的两个重要参数，需要根据系统的特点进行灵敏度校验。

单相短路故障的灵敏度校验通常可以通过计算配电系统的等值电路参数和负载电流来完成。

校验的目标是保证过流保护装置能够在故障发生时及时启动，并确保启动时间不超过规定的延时时间。

校验的方法主要有基于阻抗、时间常数和时间特征等三种。

基于阻抗的灵敏度校验方法是根据系统的等值电路参数和故障阻抗的特性来计算过流保护装置的触发电流。

校验步骤如下：1.确定故障类型和位置，包括短路故障和跳闸位置。

2.在故障位置上构建配电系统的等值电路，包括电源、负载和干线等元件。

3.根据等值电路计算单相短路故障时的阻抗值，一般需要考虑电源电压、故障电流和系统特性等参数。

4.根据过流保护装置的动作特性曲线，选择合适的触发电流值。

5.比较计算得到的故障阻抗值与过流保护装置的触发电流，确保保护装置能够在故障发生时及时启动。

基于时间常数的灵敏度校验方法是根据过流保护装置的时间特性来计算触发时间。

校验步骤如下：1.确定故障类型和位置，包括短路故障和跳闸位置。

2.在故障位置上构建配电系统的等值电路，包括电源、负载和干线等元件。

3.根据等值电路计算单相短路故障时的时间常数，一般需要考虑电源电压、故障电流和系统特性等参数。

4.根据过流保护装置的时间特性曲线，选择合适的延时时间值。

5.比较计算得到的时间常数与过流保护装置的延时时间，确保保护装置能够在规定时间内启动。

浅析配电线路单相接地短路故障摘要：本文分析了小电流接地系统单相接地故障产生的原因、故障参数的变化特点及危害。

在理论分析的基础上，就日常工作中如何快速准确的排查故障线路，隔离故障设备，降低供电风险和损失作出了较为详尽的表述。

关键词：小电流接地系统；接地故障；消弧线圈；零序电压；零序电流一、引言我国10～35KV电网中，大多采用了中性点不接地或经消弧线圈接地方式，由这两种接地方式所组成的供电系统被统称为小电流接地系统。

按照规范：当电力系统发生单相接地故障时，如果35kV电网流过故障点的零序电流超过10A，10KV电网超过20A，3～6KV电网大于30A时，电源中性点均应采用经消弧线圈接地方式。

当小电流接地系统发生单相接地故障时，一般规定继续运行不超过2小时，但必须尽快寻找故障线路并予以隔离消除，以免因为非故障相电压的升高和故障电流引发两点或多点短路扩大事故，造成人身伤亡、设备的损坏和停电停产损失。

因此，对小电流接地系统单相接地故障进行深入研究，并探讨合理的解决方法是非常必要的。

2小电流接地系统单相接地故障分析小电流接地系统单相接地故障示意图如图1所示。

小电流接地系统在正常运行时，在三相负载对称的情况下，三相电压基本处于平衡状态，AO +BO+CO＝0，IAO+BO+CO＝0，UNO＝0，ID=0。

其中，AO、UBO、UCO分别为系统A、B、C三相对地电压，IAO 、IBO、ICO分别为系统A、B、C三相对地电容电流，UNO为系统中性点对地电压，ID为故障相对地电流。

图1小电流接地系统单相接地故障示意图当小电流接地系统单相发生接地短路故障时，假设A相接地短路：1）单侧电源单回线路发生单相接地短路故障AO ＝0，IAO＝0，UNO＝UNA，UBO＝UBA，UCO＝UCA，其中，NA为相电压，UBA、CA为线电压。

小电流接地系统由于零序网络无法通过中性点形成回路，因此，接地点故障电流中没有零序电流。

D =BO+CO=ωC(BA+CA),ID=3ωCUph（1）其中，C为系统相对地电容，Uph为系统相电压。

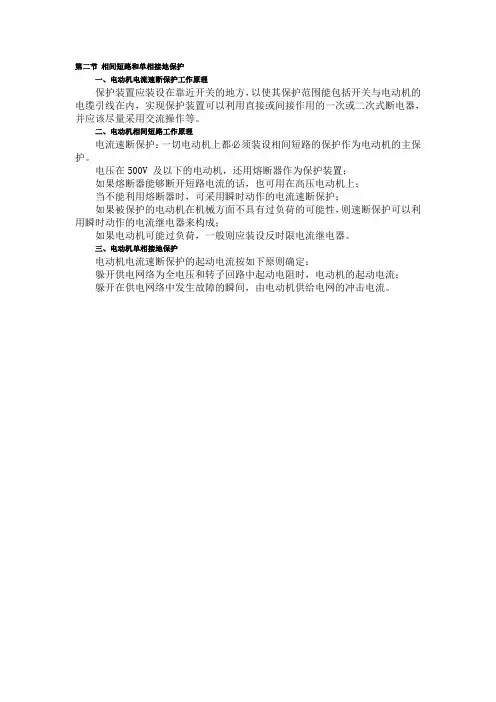

第二节相间短路和单相接地保护
一、电动机电流速断保护工作原理
保护装置应装设在靠近开关的地方，以使其保护范围能包括开关与电动机的电缆引线在内，实现保护装置可以利用直接或间接作用的一次或二次式断电器，并应该尽量采用交流操作等。

二、电动机相间短路工作原理
电流速断保护：一切电动机上都必须装设相间短路的保护作为电动机的主保护。

电压在500V 及以下的电动机，还用熔断器作为保护装置；
如果熔断器能够断开短路电流的话，也可用在高压电动机上；
当不能利用熔断器时，可采用瞬时动作的电流速断保护；
如果被保护的电动机在机械方面不具有过负荷的可能性，则速断保护可以利用瞬时动作的电流继电器来构成；
如果电动机可能过负荷，一般则应装设反时限电流继电器。

三、电动机单相接地保护
电动机电流速断保护的起动电流按如下原则确定：
躲开供电网络为全电压和转子回路中起动电阻时，电动机的起动电流；
躲开在供电网络中发生故障的瞬间，由电动机供给电网的冲击电流。

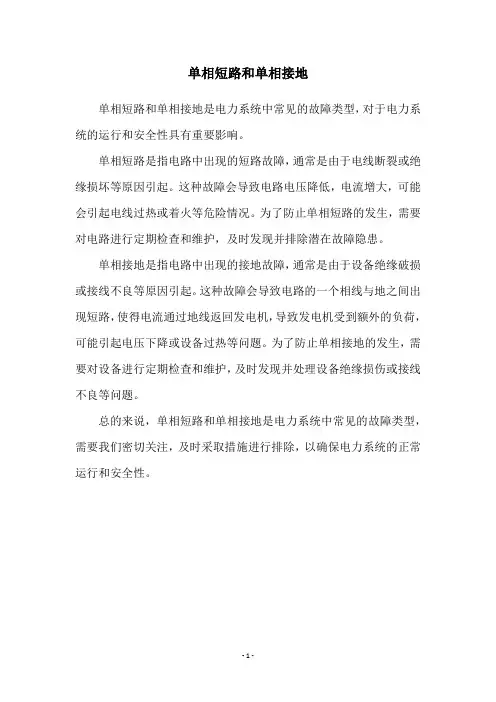

单相短路和单相接地
单相短路和单相接地是电力系统中常见的故障类型，对于电力系统的运行和安全性具有重要影响。

单相短路是指电路中出现的短路故障，通常是由于电线断裂或绝缘损坏等原因引起。

这种故障会导致电路电压降低，电流增大，可能会引起电线过热或着火等危险情况。

为了防止单相短路的发生，需要对电路进行定期检查和维护，及时发现并排除潜在故障隐患。

单相接地是指电路中出现的接地故障，通常是由于设备绝缘破损或接线不良等原因引起。

这种故障会导致电路的一个相线与地之间出现短路，使得电流通过地线返回发电机，导致发电机受到额外的负荷，可能引起电压下降或设备过热等问题。

为了防止单相接地的发生，需要对设备进行定期检查和维护，及时发现并处理设备绝缘损伤或接线不良等问题。

总的来说，单相短路和单相接地是电力系统中常见的故障类型，需要我们密切关注，及时采取措施进行排除，以确保电力系统的正常运行和安全性。

- 1 -。

单相接地故障的现象分析及处理办法现象分析单相接地故障是指系统中只有一条电源线与大地接触，其他电源线未与大地接触，出现接地故障问题。

单相接地故障会导致系统电流大幅度上升，对设备的损伤比一般故障严重得多。

现象表现•设备运行缓慢或出现故障。

•电气设备出现异常的噪音声和异味。

•太阳能光伏电池板电压急剧下降。

•可能出现电火花、灼热和放电现象。

•可能会出现电气火灾。

原因分析单相接地故障通常来自系统中的单个元件发生短路或者故障，通常由于设备的老化、设计问题、人为的疏忽和环境的变化所引起，环境压力和潮湿多雨环境可以加剧这种故障的发生和影响。

处理办法发现故障在发现故障后，立即停止该电路或设备的运行，并进行科学的检查和诊断，这里给出以下几种方法：•联系专业的电工或电气工程师诊断。

•运用数字摄像机记录工作现场细节，以便回顾并有助于下一步的处理。

•运用数字测试仪器，如数字万用表、接地电阻测试仪、局部放电检测仪等，确定故障的具体位置。

解决故障在确定故障位置后，可以采用以下方法来解决问题：•电气线路的维护和保护。

•常规的检测和维护：使用套裹夹、干燥剂、绝缘剂、以及其他抵挡潮湿和防止汽蚀和腐蚀的物质。

•更换受损电气部件或接地部件。

•安装电力保护设备，例如差动保护、接地保护、过电压保护，以及电源稳定器等。

•发现故障后，必须立即采取措施及时恢复供电。

针对长期的单相接地故障，需要进行系统的检修和升级。

预防故障预防故障是最有效的方法，以下是预防故障的方法：•定期维护电气设备，检查电源工作是否正常。

•定期检查和测试所有设备的绝缘情况。

•在设备周围放置遮阳和保护设备的物品。

•在设备和线路上安装防雷和过电压保护器、接地电阻器，以及铜线导线等。

•在设备冷却器和出风口上安装过滤器和防火网。

，单相接地故障虽然有一定的危险性，但是只要我们采用一定预防措施并及时发现并解决故障，就能很好地保护设备和维护系统的安全。

浅析配电线路单相接地短路故障摘要：针对当前配电线路运行下时有发生的单相接地故障，相关工作人员需要深入总结分析其产生的具体原因和故障危害，并及时采取科学有效的故障排查解决措施，充分保障配电线路运行的安全稳定性。

本文对配电线路单相接地故障检测与处理展开了分析与探讨。

关键词：配电线路；单相接地故障；检测处理1 单相接地故障的危害1.1对变配电设备的危害农网配电线一旦遇到单相接地故障，就会使变电站配电线路的母线上电压互感检测到的电流位零序电流，并在开口的三角形上边形成零序电压，使磁力电流值提高，电压互感器铁芯饱和，比如运行时间过长引发的电压互感器烧毁现象、设备损坏以及大面积停电事故等。

此外，单相接地故障，还可能使相电压的谐振过电压高于正常的几倍，从而危及变电设备的边缘，严重的时候还可能引发变电设备的绝缘击穿现象，从而引发重大事故。

与此同时，过电压的出现还会使线路的绝缘子击穿，引发短路现象，同时还可能使部分变压器被烧毁。

线路上的熔断器和避雷器也很容易被烧毁或者击穿，从而引发电气火灾。

1.2对区域电网的危害一旦发生严重的单相接地故障，就可能会对区域的电网稳定性产生影响，从而引发更加严重的后果。

2 配电线路单相接地故障的原因2.1雷害事故一二期农网工程和村村通电工程的实施后，配变增多，系统覆盖而大，遭受雷击的概率相对增多，不仅直击雷造成危害，而且由于防雷设惋不够完善，绝缘水平和耐雷水平较低，地闪、云闪形成的感应过电压也能造成相当大的危害，导致接地故障的发生。

2.2污闪故障系统中因绝缘子污秽闪络放电，烧伤绝缘子，造成接地故障。

2.3铁磁谐振过电压随着电网规模的扩大，网络对地电容越来越大，在该网络中的电磁式电压瓦感器和空载变电器的非线性电感相对较大，感抗比容抗大得多，受霄击、倒闸操作等的激发，往往能形成铁磁潴振产生过电压，击穿绝缘薄弱环节造成接地故障。

2.4线路的质量不高及其他原因（1）线路的安装质量不高，布局不合理。

单相接地短路正常相电压好啦，今天咱们聊聊“单相接地短路正常相电压”这个话题，别急，别急，虽然一听这个名字，大家可能都觉得这是什么天书啊，咋那么复杂，简直让人头大。

不过，话说回来，搞懂了它，你就能明白电力系统里那些看似怪异的现象到底是怎么回事。

来，坐稳了，咱们开始了。

先说单相接地短路。

这个名字可不简单，咱先分开说。

单相，就是指三相电里面的一相，也就是平时咱们说的火线、零线、地线其中的一个。

接地嘛，就是把某一相接到地上，也就是让电流有一个安全的通道去到地面。

简而言之，就是在一相上弄个短路，造成了接地的现象。

这事儿呢，通常是因为电气设备出了问题，绝缘层老化啦，线路破损啦，或者动物跑到电线杆上捣乱啦，才会发生。

一旦发生单相接地短路，电压就开始不稳定了，原本咱们用的电压就像个靠谱的“老实人”，稳定地在一定数值上下波动，结果一有这事儿，哎呀，电压就像是喝醉了酒一样，开始摇摇晃晃，谁都不知道它下一秒会跑去哪儿。

此时，正常相电压这个词就派上用场了。

简单来说，正常相电压指的就是剩下的两相电压，在发生短路时，受影响较小，依然保持比较正常的状态，给大家继续提供电力。

你要是问，单相接地短路对咱们生活到底影响有多大，那可就多了。

比如，家里电器突然出现闪烁，灯光一会儿亮，一会儿灭，冰箱忽冷忽热，电视机发出一阵阵奇怪的噪音，听得人心烦。

这些现象背后，都跟正常相电压受影响有很大关系。

再举个例子，家里如果用的是空调或者电热水器，突然断电或者电压不稳，设备就很容易损坏。

你想啊，空调本来要工作在一个正常的电压环境下，但一旦电压上上下下，空调的压缩机、控制板都容易吃不消，像人连续熬夜不睡觉一样，迟早会出毛病。

所以呢，正常相电压的稳定性就显得尤为重要。

很多人可能就会问，那这个正常相电压到底值多少合适呢？电力系统中的正常相电压一般是按规定的标准来设计的，国内标准通常是220V。

正常情况下，每一相的电压都应该在230V左右浮动。

可是，一旦发生单相接地短路，电压不稳定就可能导致某一相的电压急剧变化，瞬间把正常电压搞得乱七八糟。

发生单相接地短路的边界条件单相接地短路是一种电气故障，它通常发生在电力系统中。

在正常情况下，电力系统中的相线是绝缘的，不会和地线接触，但是当发生单相接地短路时，其中一相线会与地线接触，导致电流异常增大，可能引发火灾、电击等严重后果。

为了有效预防和应对这一问题，我们需要了解单相接地短路的边界条件。

单相接地短路的边界条件之一是电力系统中的相线与地线之间发生了接触。

这种接触可能是由于设备老化、绝缘材料破损、设备故障等原因引起的。

当相线与地线接触时，电流会通过这个接触点流向地线，产生单相接地短路。

单相接地短路的边界条件还包括电力系统中的设备和线路绝缘性能不足。

电力系统中的设备和线路通常会采用绝缘材料来隔离电流，防止电流流向地线。

然而，如果绝缘材料的质量不过关或者老化破损，就会导致绝缘性能下降，电流可能会通过绝缘材料流向地线，引发单相接地短路。

电力系统中的过电压也是导致单相接地短路的边界条件之一。

过电压是指电压超过了设备或线路所能承受的额定电压，这可能是由于雷击、电网故障等原因引起的。

当电力系统中出现过电压时，电压差会引起电流流向地线，从而导致单相接地短路。

单相接地短路的边界条件主要包括相线与地线之间的接触、设备和线路绝缘性能不足以及电力系统中的过电压。

为了预防和应对单相接地短路，我们应该加强设备的维护和检修，定期检查绝缘材料的质量和状况，防止老化破损。

此外，还应加强对电力系统的监测和保护，及时发现和处理过电压等问题，确保电力系统的安全运行。

希望通过对单相接地短路边界条件的了解，能够引起大家对电力系统安全的重视，提高对电气故障的预防和应对能力。

只有充分认识到边界条件，并采取相应的措施，才能确保电力系统的正常运行，保障人们的生命财产安全。

让我们共同努力，共建安全可靠的电力系统。
