•二、电气图的分类
•（1）表示功能关系的电气图
系统图或框图：概略表示系统或分系统的基本组成、相互关系及 其主要特征的一种简图。 电路图：用图形符号并按工作顺序排列，详细表示电路、设备或 成套装置的全部基本组成和连接关系，而不考虑其实际位置的一种 简图。
功能图：表示理论的或理想的电路而不涉及实现方法的一种简图。 功能表图：采用图形符号和文字说明相结合的一种表图。用来全 面描述电气控制系统的控制过程、作用和状态。
•实时在线调节一次设备的运行状态， 以满足运行要求
•在一次系统发生异常或故障时，继 电保护发出信号或切除故障设备，异 常或故障消失后，自动装置投入设备， 系统恢复运行
•给二次回路提供工作电源
发电厂电气设备课件
二次回路的发展
二次回路内容广泛 近几十年发生了较大变化
•例：
➢ 控制由最初的单一强电控制发展到今天的强电、弱电、计算机等多种控 制方式并存 ，其中的控制开关由原来的多触点的万能开关，逐步被结构 简单的控制开关或切换开关代替。
PPT文档演模板
•3-2-2 控制开关
•注：“·”表示接通，“—”表示断
开
发电厂电气设备课件
•LW2型 控制开关 的触点图 表
•3-2-2 控制开关
PPT文档演模板
发电厂电气设备课件
•控制开关 的图形符号
•3-2-2 控制开关
•触点 对
•操作 手柄位 置
•PC 预备合闸 • C 合闸 •CD 合闸后 •PT 预备跳闸 • T 预备跳闸 •TD 预备跳闸
•广泛应进用•以是用行功液靠于合率压压3闸小油~缩5的，作气0机合为0体k构闸传（V电递断。氮流媒路弹气小介簧器）来储。作进能为行时能合耗源，

电器的动稳定性是指导体和电器承受短路电流电动力作用的 能力，一般称为动稳定。电器的动稳定是否满足实际要求， 也要进行校验，其条件是
上一页 下一页 返回
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益

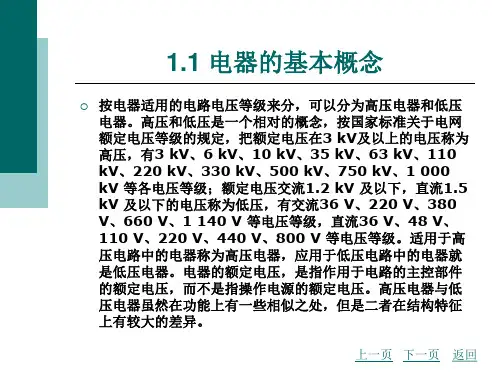

1.1 电器的基本概念
上一页 返回
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
1.2 电磁式电器的电磁机构
电磁式电器在电气控制系统中使用量是最大的，类型也最多. 各类电磁式电器的工作原理基本相同，其结构也大同小异， 就结构而言，主要由检测部分（电磁机构）和执行部分（触 点系统）及灭弧系统和缓冲机构等几部分组成。
按有无触点可分为有触点电器和无触点电器。有触点电器是 通过触点的开闭完成对电路的接通与分断，或达到切换电路 的目的，它最显著的特点是能完全切断电流，隔离电源，有 良好的分断能力，但由于电弧和机械磨损会影响其使用寿命 。无触点电器是通过改变电路的参数达到上述目的，这种电 器的特点是无触点系统，不会产生电弧，没有机械噪声，但 是压降大，温升高，一般不能完全隔离电源。
1.电磁机构的组成 电磁机构由铁芯（包括衔铁）、线圈、返回系统三部分组成 （1）铁芯的作用是构成磁路，并通过衔铁的运动带动触点
动作。铁芯有U形、E形、筒形等基本形式，衔铁有条形、U 形、 E形、圆柱形等基本形式。衔铁的运动有转动式和直 动式。
上一页 下一页 返回
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益

CATALOG
DATE
ANALYSIS
SUMMAR Y
REPORT
CATALOG
DATE
ANALYSIS
SUMMARY
电气设备知识PPT课 件
目录
CONTENTS
• 电气设备概述 • 电气设备的组成与原理 • 电气设备的安全与维护 • 新型电气设备介绍 • 电气设备的应用案例
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
01
电气设备概述
力系统的安全稳定运行至关重要。
提高能源利用效率
02
电气设备能够实现电能的高效转换和传输，提高能源利用效率
，减少能源浪费。
促进经济发展
03
电力是现代社会经济发展的重要基础，电气设备的正常运行能
够保障电力供应的稳定，从而促进经济发展。
电气设备的发展历程
初期阶段
电气设备的发展始于19世纪末 期，当时主要是以直流电作为
总结词
新能源发电系统是电气设备应用的另一 个重要领域，通过高效、环保的发电方
式，推动能源结构的转型和发展。
详细描述
在新能源发电系统中，电气设备如太阳能逆变器、风 力发电机、储能电池等被广泛应用，实现高效、环保 的新能源发电和能源储存，推动能源结构的转型和发 展。
REPORT
THANKS
感谢观看
开关设备
断路器
断路器用于控制电路的接通和断开， 有过载保护和短路保护功能。当电路 中出现过载或短路时，断路器会自动 断开电路，保护设备和线路安全。
接触器
接触器是一种自动控制电器，通过线 圈的通电和断开来控制触点的接通和 断开，从而实现电路的自动控制。

高压线圈额定电压 kV
额定容量 kV A
2）额定容量 是指变压器在厂家铭牌规定的额定电压、额 定电流下连续运行时能输送的容量。
3）额定电压 是指变压器长时间运行所能承受的工作电压
4）额定电流 是指变压器在额定容量下允许长期通过的电 流。
5）阻抗电压Ud
对变压器的并列运行有重要意义，并对变压器二次侧发生 突然短路时将产生多大的短路电流起决定性的作用。是考 虑短路热稳定和动稳定及继电保护整定的重要依据。
象。 4）大雪天，引线触头应无落雪立即融化或蒸发冒汽现象，
导电部分应无冰柱。 5）雷雨后，应检查变压器各侧避雷器计数器动作情况，检
查套管有无破损、裂纹和放电痕迹。 6）超额定电流运行期间，应加强检查负荷电流和运行时间 7）事故跳闸后，应对变压器外部进行检查，看有无异常现
象பைடு நூலகம்
二、断路器
1）作用：（有灭弧能力）
一、变压器
1、原理 电磁感应
2、结构 铁芯、线圈（高、中、低压）、油箱、绝缘套管 出线装置（高、中、低压瓷套）、 冷却装置、 保护装置
3、有载调压装置：就是变压器在带负荷运行中可手 动或电动变化一次分接头，以改变一次线圈的匝 数，进行分级调压。
4、变压器的技术参数 1）型号
相数 冷却方式
设计序号 L 铝线圈 Z 有载调压 S 三线圈
电气设备基础知识
一次设备（高压设备）
变电站内的主要设备包括： 1、主变压器 2、断路器（开关） 3、母线、绝缘子、电缆 4、互感器 5、电动机 6、无功补偿设备 7、站用变 8、避雷器
二次设备
1、一次设备是直接生产、输送和分配电能的 设备。
2、二次设备是对一次设备的工作进行监察测 量、操作控制盒保护的辅助设备。（包括 电流表、电压表等，还有各种通信屏、直 流屏等还有各种保护）

ppt课件
16
变压器的介绍
〉 变压器是一种静止的电气设备，它通过电磁感应的作用，把一种电压的交 流电能变换成频率相同的另一种电压的交流电能。 〉 在电力系统中和生产生活中，变压器应用非常广泛。 〉 油浸式变压器在电力系统使用最为广泛，三相油浸式电力变压器的基本结 构可分成以下几个部分：铁芯、绕组、绝缘套管、油箱及其他附件等。铁芯
ppt课件
18
变压器的原理图
U1
n1
n2
U2
U1
U2
电路中的符号
〉 简单的说，变压器的工作原理就是电磁感应原理，也就是“动电生磁，动磁生电” 的过程。
〉 跟电源连接的线圈叫原线圈，也叫初级线圈，跟负载连接的线圈叫副线圈，也叫
次级线圈，两线圈由绝缘导线绕制，铁芯由涂有绝缘漆的硅钢片叠合而成
ppt课件 19
ppt课件
15
环保电厂的主变和厂变
〉 环保电厂共计有1台主变，其任务是将发电机发出来的10kV电压升压至 35kV通过电网输送到古塔变电站，当我厂发电机停运时，其担当的任务是将 电网的35kV电压降至10kV供我厂10kV I段母线，以供我厂10kV的电源使用。 我厂还有3台厂变，其中两台担当的任务是在正常工作的情况下将10kV电压降 至400V以供我厂低压用电设备用电。另外一台的任务是当正常运行的两台厂 变，其中任意一台产生了非电源故障，不能正常运行时，可代替它工作。 〉 我厂主变型号：SZ11-20000/35 油浸自冷式变压器 〉 S：三相 Z：有载调压 11：能效等级 20000：额定容量 35：高压侧电压 〉 我厂厂变型号：SCB11-2000/10.5 干式变压器 〉 S：三相 C：环氧树脂型 B：低压侧绕组为“箔”绕组 11：能效等级 2000： 〉 额定容量 10.5：高压侧电压

保护作用：在电气设备或电力线路发生故障时， 继电保护自动装置发出跳闸信号，启动断路器， 将故障部分设备或线路从电网中迅速切除，确保 电网中无故障部分的正常运行。
断路器在正常工作时接通和切断负荷电流，短 路时切断短路电流.
1.5.2高压断路器的基本要求
工作可靠性 应具有足够的断路能力，并保证具有足够
1.5.1电弧的熄灭条件
去游离过程是指自由电子和正离子相互吸引而中 和的过程。
去游离的主要方式是复合与扩散。
异性带电质点相遇，电荷中和成为中性质点的现象称为复合； 扩散是指电弧中的自由电子和正离子散溢到电弧外面，并与
周围未被游离的冷介质相混合的过程。
电弧的熄灭条件：去游离的作用大于游离。
电弧的高温，可能烧坏电器触头和触头周围的其他部 件。如果电弧较长时间不能熄灭，将会引起电器被烧 毁甚至有爆炸的可能，危及电力系统的安全运行，造 成人员的伤亡和财产的重大损失。
由于电弧是一种气体导电现象，所以在开关电器中， 即使电器触头已经分开，但是在触头间只要有电弧的 存在，电路就没有断开，回路电流仍然存在。
1.5.1多断口的电压分布
1.5.1近阴极效应的应用
电流接近零值时，电弧温度下降，热游离强度降低，但弧 隙空间仍有较多的电子和正离子存在。在电流过零后，触 头的电极极性已经改变，在电场的作用下，自由电子快速 地向新阳极运动，而为电子质量1000多倍的正离子则基 本未动，于是在阴极附近形成了正空间电荷层，同阴极之 间形成一个绝缘层，它能耐受150～250V的电压，称为起 始介质强度。此介质强度的大小与电极状态和材料有关， 在冷阴极情况下可达到250V。弧隙中近阴极层以外的空 间仍被正负离子所充满，电位变化不大.
如果去游离的强度大于游离的强度，弧隙中导电质点的数目 减少，电导下降，电弧越来越弱，弧温下降，使热游离下降 或停止，最终导致电弧熄灭。

• 高压断路器(或称高压开关)是变电所主要的电力控制设备,具有 灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设 备的空载和负载电流;当系统发生故障时,它和继电保护配合,能 迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作 的好坏,直接影响到电力系统的安全运行；高压断路器种类很多 ，按其灭弧的不同，可分为：油断路器（多油断路器、少油断 路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩 空气断路器等
六氟化硫断路器
• 六氟化硫具有良好的负电性，他的分子能够迅速捕捉自由电子 而形成负离子，这些负离子的导电作用非常迟缓，从而加速了 电弧间隙介质强度的恢复速度，因此具有良好的灭弧性能。在 大气压下，六氟化硫的灭弧作用是空气的一百倍，并且灭弧后 不变质，可重复使用
由于硅钢片比普通钢的电阻串大，因此利用硅钢片制成的铁 芯可以进一步减小涡流损耗。
各部件的作用
（2）绕组：变压器的绕组是电流的通路，靠绕组通入电流，并借 电磁感应作用产生感应电动势。
绕组由银或铝的绝缘导线绕成， 电力变压器的高低压绕组在铁心柱 上按同心圆筒的方式套装，在一般 情况下，总是将低压绕组放在里面 靠近铁心处，以利于绝缘，把高压 绕组放在外面，高、低压绕组间以 及低压绕组与铁心柱之间留有绝缘 间隙和散热通道。按其结构不同， 绕组可分为圆筒式、螺旋式、连续 式、纠结式、内屏蔽式等形式。
按冷却介质来区分变压器可以分为油浸式变压器、干式变压器 （空气冷却式）、充气式（SF6）以及水冷式变压器。 6、按照绕组导体材质分
电力变压器按照导体材质分，有铜绕组变压器和铝绕组变压器 两大类。
电力变压器的分类
7、按容量分 电力变压器按容量系列分，有R8容量系列和R10容量系列两
大类。 R8容量系列：指容量等级是按R8≈1.33倍数递增的，我国老
