避雷器、过电压保护器、浪涌保护器的区别

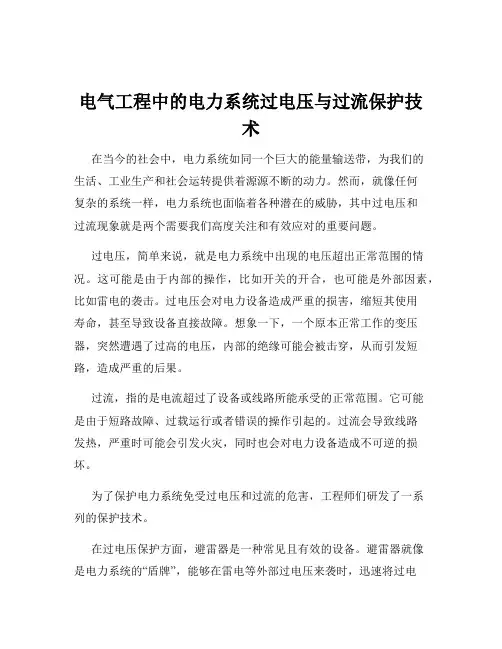

电气工程中的电力系统过电压与过流保护技术在当今的社会中，电力系统如同一个巨大的能量输送带，为我们的生活、工业生产和社会运转提供着源源不断的动力。

然而，就像任何复杂的系统一样，电力系统也面临着各种潜在的威胁，其中过电压和过流现象就是两个需要我们高度关注和有效应对的重要问题。

过电压，简单来说，就是电力系统中出现的电压超出正常范围的情况。

这可能是由于内部的操作，比如开关的开合，也可能是外部因素，比如雷电的袭击。

过电压会对电力设备造成严重的损害，缩短其使用寿命，甚至导致设备直接故障。

想象一下，一个原本正常工作的变压器，突然遭遇了过高的电压，内部的绝缘可能会被击穿，从而引发短路，造成严重的后果。

过流，指的是电流超过了设备或线路所能承受的正常范围。

它可能是由于短路故障、过载运行或者错误的操作引起的。

过流会导致线路发热，严重时可能会引发火灾，同时也会对电力设备造成不可逆的损坏。

为了保护电力系统免受过电压和过流的危害，工程师们研发了一系列的保护技术。

在过电压保护方面，避雷器是一种常见且有效的设备。

避雷器就像是电力系统的“盾牌”，能够在雷电等外部过电压来袭时，迅速将过电压引导到大地，从而保护电力设备不受损害。

氧化锌避雷器是目前应用较为广泛的一种避雷器，它具有良好的非线性特性，能够在正常电压下呈现高电阻，而在过电压时迅速变为低电阻，将过电压释放。

除了避雷器，还有一种叫做浪涌保护器的设备。

它通常安装在电子设备的前端，用于吸收瞬间的过电压脉冲，保护电子设备的安全运行。

比如我们日常使用的电脑、电视等电子设备，如果没有浪涌保护器，在遇到雷电天气或者电网中的电压波动时，很可能会被损坏。

在过流保护方面，熔断器是一种古老但仍然有效的保护装置。

当电流超过一定值时，熔断器中的熔体熔断，切断电路，从而保护设备和线路。

熔断器的优点是结构简单、成本低，但缺点是一旦熔断，需要更换熔体才能恢复正常运行。

断路器也是一种重要的过流保护设备。

它能够在检测到过流时迅速跳闸，切断电路。

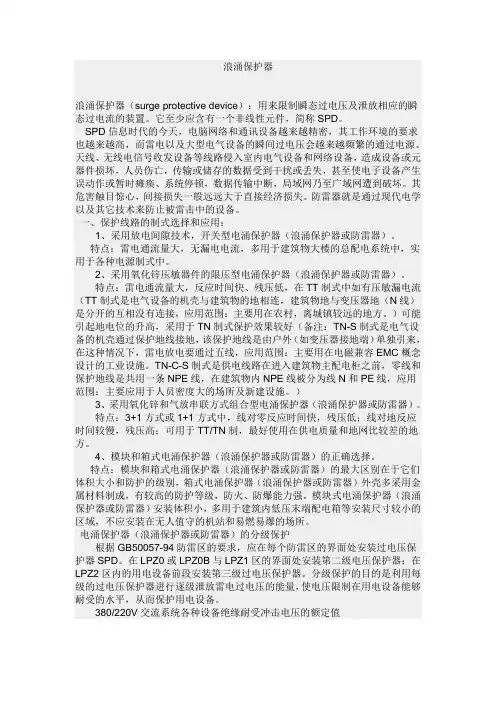

浪涌保护器浪涌保护器（surge protective device）：用来限制瞬态过电压及泄放相应的瞬态过电流的装置。

它至少应含有一个非线性元件，简称SPD。

SPD信息时代的今天，电脑网络和通讯设备越来越精密，其工作环境的要求也越来越高，而雷电以及大型电气设备的瞬间过电压会越来越频繁的通过电源、天线、无线电信号收发设备等线路侵入室内电气设备和网络设备，造成设备或元器件损坏，人员伤亡，传输或储存的数据受到干扰或丢失，甚至使电子设备产生误动作或暂时瘫痪、系统停顿，数据传输中断，局域网乃至广域网遭到破坏。

其危害触目惊心，间接损失一般远远大于直接经济损失。

防雷器就是通过现代电学以及其它技术来防止被雷击中的设备。

一、保护线路的制式选择和应用：1、采用放电间隙技术，开关型电涌保护器（浪涌保护器或防雷器）。

特点：雷电通流量大，无漏电电流，多用于建筑物大楼的总配电系统中，实用于各种电源制式中。

2、采用氧化锌压敏器件的限压型电涌保护器（浪涌保护器或防雷器）。

特点：雷电通流量大，反应时间快、残压低，在TT制式中如有压敏漏电流（TT制式是电气设备的机壳与建筑物的地相连，建筑物地与变压器地（N线）是分开的互相没有连接，应用范围：主要用在农村，离城镇较远的地方。

）可能引起地电位的升高，采用于TN制式保护效果较好（备注：TN-S制式是电气设备的机壳通过保护地线接地，该保护地线是由户外（如变压器接地端）单独引来，在这种情况下，雷电放电要通过五线，应用范围：主要用在电磁兼容EMC概念设计的工业设施。

TN-C-S制式是供电线路在进入建筑物主配电柜之前，零线和保护地线是共用一条NPE线，在建筑物内NPE线被分为线N和PE线，应用范围：主要应用于人员密度大的场所及新建设施。

）3、采用氧化锌和气放串联方式组合型电涌保护器（浪涌保护器或防雷器）。

特点：3+1方式或1+1方式中，线对零反应时间快，残压低；线对地反应时间较慢，残压高；可用于TT/TN制，最好使用在供电质量和地网比较差的地方。

1.变电所、配电房、开关站、开闭所的概念区别输入电压等级在35KV及以上，供出电压为10KV（或者6kv）的，有主变压器，有电压改变的叫变电所；10kv 及以下电压等级输入的，叫配电房。

电压不变，没有变压器，只有同一电压等级输入输出的，10kv电压等级的，就是开闭所。

35kv及以上电压等级的，叫开关站。

变电所含有变压器，开闭所只有开关柜，包括高压负荷开关、高压断路器。

配电房是高、低压成套装置集中控制，接受和分配电能的场所。

配电房内设备主要有低压配电柜，配电柜分成进线柜、计量柜、联络柜、出线柜、电容柜等。

主要由空气开关、计量、指导仪表、保护装置、电力电容器、接触器等组成。

2.负荷开关、隔离开关、断路器的区别隔离开关是高压开关电器中使用最多的一种电器，顾名思义，是在电路中起隔离作用的。

它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

负荷开关是具有简单的灭弧装置，可以带负荷分，合电路的控制电器。

能通断一定的负荷电流和过负荷电流，但不能断开短路电流，必须与高压熔断器串联使用，借助熔断器来切除短路电流。

断路器是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

在价格和功能上隔离开关<负荷开关<断路器。

3.预装箱式变电站指由高压开关设备、电力变压器、低压开关设备、电能计量设备、无功补偿设备、辅助设备和联结件组成的成套配电设备，这些元件中工厂内预先组装在一个或几个箱壳内，用来从高压系统向低压系统输送电能。

避雷器和电涌保护器运用说明目录一、定义二、防雷器与浪涌保护器的比较三、线路避雷器运用及其说明四、浪涌保护器设计原理、特性、运用范畴五、参考依据与文献一、定义1.避雷器避雷器是变电站保护设备免遭雷电冲击波袭击的设备。

当沿线路传入变电站的雷电冲击波超过避雷器保护水平时，避雷器首先放电，并将雷电流经过良导体安全的引入大地，利用接地装置使雷电压幅值限制在被保护设备雷电冲击水平以下，使电气设备受到保护。

2.浪涌保护器也叫防雷器，是一种为各种电力设备、仪器仪表、通讯线路等提供安全防护的装置。

当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。

➢从以下资料可以看出，浪涌保护器也是防雷器的一种，但是有很大的区别。

二、避雷器与浪涌保护器的比较避雷器指建筑物避雷器，与避雷针、接地排等一起形成一个法拉第笼，防止建筑物被损坏，避雷器的基本原理是把雷击电磁脉冲(LEMP)导入地进行消解。

但是为什么在安装避雷器后仍有大量的建筑物及其里面的设备被雷击损坏呢?首先，避雷器的导线采用铜铁合金，因此其导线性能是有限的，反应速度仅为200微妙(uS)。

而LEMP的半峰速度(能量达到最大值)为20微妙(uS)，也就是说LEMP的速度快于避雷器，这样避雷器把第一次直击雷导入地后，对于二次雷、三次雷往往反应不过来，直接泄漏打在设备上。

也就是说，避雷器对二次雷、三次雷几乎不起作用。

其次，LEMP导入地后，会从地返回形成感应雷。

感应雷会从所有含有金属的导线上泄漏到设备(网线、电源线、信号线、传输线等)。

由于避雷器是单向作用的，因此它对感应雷不起作用，感应雷可以直接打坏设备。

更何况，导线部分往往不会安装避雷器。

再次，浪涌只有20%来自雷击等外部环境，80%来自系统内部运行，避雷器对这80%是不起任何作用的。

根据分析来回答电涌保护器(SPD，有的称浪涌保护器)和避雷器的区别：1、应用范围不同(电压)：避雷器范围广泛，有很多电压等级，一般从0.4kV低压到500kV超高压都有(详见楼上分析)，而SPD一般指1kV以下使用的过电压保护器;2、保护对象不同：避雷器是保护电气设备的，而SPD浪涌保护器一般是保护二次信号回路或给电子仪器仪表等末端供电回路。

1.避雷器与避雷针的区别避雷针：避雷针实际是引雷针，一般避雷针比所有的被保护物体高，避雷针的顶部为金属尖端，底部与接地网作良好连接，接地电阻一般在10欧姆以下。

在雷雨天气，由于顶部尖端对电场的强烈畸变作用，吸引附近雷云对避雷针尖端放电，通过良好的接地中和雷云电荷，从而保护其它物体免遭雷击。

避雷器：避雷器实际上是一种非线性极好的电阻，在高电压下电阻很小，在低电压下电阻很高，作用类似于稳压二极管。

目前避雷器一般为氧化锌避雷器，主要元件为氧化锌阀片。

避雷器在电力系统中与被保护设备并联，正常时泄漏电流很小，不影响系统运行。

当系统有过电压时（即超过正常运行电压的高电压），避雷器即呈现低电阻泄放能量，同时限制系统电压的幅值，确保电气设备的绝缘不被击穿。

避雷针——直接接地。

利用电荷尖端放电现象不让雷击发生。

避雷针和被保护物体是分开的，可以保护比较集中的重要物体。

避雷器——间接接地。

利用过电压放电现象让雷击电压通过避雷器进入大地。

避雷器和被保护物体是连接的，可以保护带电物体，如输电线路。

在正常状态下避雷器内部是不导电的，遇到雷击的时候，它是导电的。

2.浪涌保护与避雷器的区别浪涌保护器和避雷器不是一回事。

虽然二者都有防止过电压，特别是防止雷电过电压的功能，但在应用上还是有许多区别。

1、避雷器有多个电压等级，从0.38KV低压到500KV特高压均有，而浪涌保护器一般只有低压产品；2、避雷器多安装在一次系统上，防止雷电波的直接侵入，而浪涌保护器大多安装在二次系统上，是在避雷器消除了雷电波的直接侵入后，或避雷器没有将雷电波消除干净时的补充措施；3、避雷器是保护电气设备的，而浪涌保护器大多是为保护电子仪器或仪表的；4、避雷器由于接于电气一次系统上，要有足够的外绝缘性能，外观尺寸比较大，而浪涌保护器由于接于低压，尺寸制作的可以很小。

避雷针原理常规防雷电可分为防直击雷电、防感应雷电和综合性防雷电。

防直击雷电的避雷装置一般由三部分组成，即接闪器、引下线和接地体；接闪器又分为避雷针、避雷线、避雷带、避雷网。

浪涌保护器选择要点浪涌保护器是一种高效能的电路保护器，当它承受瞬态高压、高能量脉冲时，快速（10-9S）由原来的高阻抗变为低阻抗，并将瞬变高压干扰脉冲抑制到预定电压，从而有效地保护设备和敏感器件不受损坏，电路工作不受干扰。

（1）浪涌保护器从级别上分三个等级第一级可以对于直接雷击电流进行泄放，或者当电源传输线路遭受直接雷击时传导的巨大能量进行泄放，第一级保护时应为三相电压开关型电源防雷器，其雷电通流量不应低于60kA。

一般用于总配电。

第二级目的是进一步将通过第一级防雷器的残余浪涌电压的值限制到1500-2000V，对LPZ1-LPZ2实施等电位连接。

分配电柜线路输出的电源防雷器作为第二级保护时应为限压型电源防雷器，其雷电流容量不应低于20kA。

第三级目的是最终保护设备的手段，将残余浪涌电压的值降低到1000V以内。

作为第三级保护时应为串联式限压型电源防雷器，其雷电通流容量不应低于10kA。

一般用于终端配电设备。

不同的配电系统应该选择相应浪涌保护器，可分TN（TN-S，N-C，TN-C-s），IT，TT。

1）第一级保护目的是防止浪涌电压直接从LPZ0区传导进入LPZ1区，将数万至数十万伏的浪涌电压限制到2500-3000V。

入户电力变压器低压侧安装的电源防雷器作为第一级保护时应为三相电压开关型电源防雷器，其雷电通流量不应低于60kA。

该级电源防雷器应是连接在用户供电系统入口进线各相和大地之间的大容量电源防雷器。

一般要求该级电源防雷器具备每相100kA以上的最大冲击容量，要求的限制电压小于1500V，称之为CLASSI级电源防雷器。

这些电磁防雷器是专为承受雷电和感应雷击的大电流以及吸引高能量浪涌而设计的，可将大量的浪涌电流分流到大地。

它们仅提供限制电压（冲击电流流过电源防雷器时，线路上出现的最大电压称为限制电压）为中等级别的保护，因为CLASSI级保护器主要是对大浪涌电流进行吸收，仅靠它们是不能完全保护供电系统内部的敏感用电设备的。

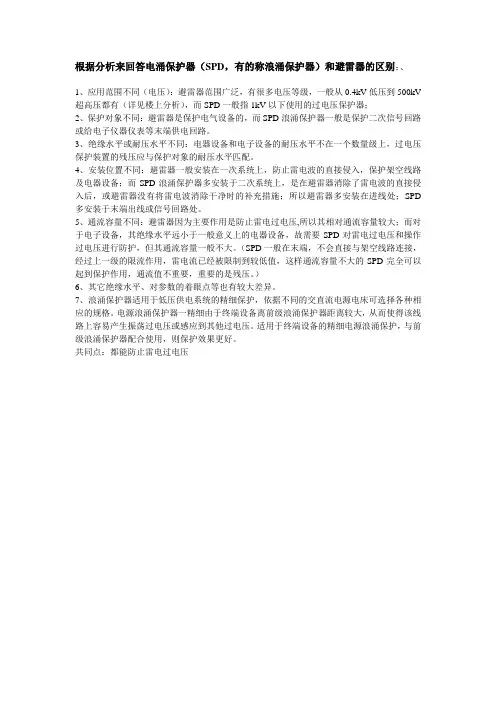

根据分析来回答电涌保护器（SPD，有的称浪涌保护器）和避雷器的区别：、1、应用范围不同（电压）：避雷器范围广泛，有很多电压等级，一般从0.4kV低压到500kV 超高压都有（详见楼上分析），而SPD一般指1kV以下使用的过电压保护器；2、保护对象不同：避雷器是保护电气设备的，而SPD浪涌保护器一般是保护二次信号回路或给电子仪器仪表等末端供电回路。

3、绝缘水平或耐压水平不同：电器设备和电子设备的耐压水平不在一个数量级上，过电压保护装置的残压应与保护对象的耐压水平匹配。

4、安装位置不同：避雷器一般安装在一次系统上，防止雷电波的直接侵入，保护架空线路及电器设备；而SPD浪涌保护器多安装于二次系统上，是在避雷器消除了雷电波的直接侵入后，或避雷器没有将雷电波消除干净时的补充措施；所以避雷器多安装在进线处；SPD 多安装于末端出线或信号回路处。

5、通流容量不同：避雷器因为主要作用是防止雷电过电压,所以其相对通流容量较大；而对于电子设备，其绝缘水平远小于一般意义上的电器设备，故需要SPD对雷电过电压和操作过电压进行防护，但其通流容量一般不大。

（SPD一般在末端，不会直接与架空线路连接，经过上一级的限流作用，雷电流已经被限制到较低值，这样通流容量不大的SPD完全可以起到保护作用，通流值不重要，重要的是残压。

）6、其它绝缘水平、对参数的着眼点等也有较大差异。

7、浪涌保护器适用于低压供电系统的精细保护，依据不同的交直流电源电床可选择各种相应的规格。

电源浪涌保护器一精细由于终端设备离前级浪涌保护器距离较大，从而使得该线路上容易产生振荡过电压或感应到其他过电压。

适用于终端设备的精细电源浪涌保护，与前级浪涌保护器配合使用，则保护效果更好。

共同点：都能防止雷电过电压。

浪涌保护器和避雷器的区别对于电力系统中的电气设备而言，浪涌和雷击都是常见的问题。

浪涌和雷击会对电气设备造成不同程度的损坏，甚至可能导致设备的短路、火灾等安全事故。

为了保护电气设备的安全运行，我们通常会使用浪涌保护器和避雷器。

浪涌保护器和避雷器都属于电力系统的过电压保护装置。

它们的主要作用是为了保护电气设备免于过电压的侵害。

然而，它们在工作原理、适用范围、使用方法以及应用场合上都存在很大的差异。

浪涌保护器工作原理浪涌保护器是通过快速隔离和限制浪涌过电压，将过电压的能量释放到地线上，保护电气设备不受过电压侵害。

浪涌保护器相当于一种“消弧器”，它可以在电气设备中引入一个小的不规则电容，利用这个电容来消除过度电压。

适用范围浪涌保护器一般用于保护电气设备不受瞬态过电压和电磁脉冲的影响，比如对于机器人、医疗设备、工业设备等高敏感电子产品使用浪涌保护器可以有效的保护设备免受过电压伤害。

使用方法浪涌保护器的安装位置通常设置在供电线路与受电设备之间，可以直接与设备的输入端口相连，可以在电源线或信号线上安装，视具体的应用场景而定。

需要注意的是，浪涌保护器的工作原理需要保证地线的良好使用，因此在使用时需要注意地线的连接和接地。

避雷器工作原理避雷器是一种用来抵抗雷击过电压的设备。

其主要是通过引导电纹波的能量，将电纹波的能量放到地球上，以达到防雷的目的。

避雷器的工作原理类似于一台变压器，其主要是根据不同的电场和电荷性质之间的相互作用，将电纹波能量导入地线上。

适用范围避雷器主要用于通讯、计算机及各种电气设备中，其主要作用是防止雷击、雷电波等异常电压的伤害。

使用方法避雷器可以分为外避雷器和内避雷器两种，其安装位置的选择要根据具体的应用场合而定，对于高压变压器室、电子设备室、通讯设施等设备，通常都需要安装避雷器。

避雷器需要经过质检认证，使用时一定要严格按照厂商的安装说明、技术规范及安全操作规程等使用。

浪涌保护器与避雷器的区别总体来看，浪涌保护器和避雷器的主要区别在于：1.工作原理不同：浪涌保护器是通过限制浪涌过电压，将能量释放到地线上以保护设备；避雷器是通过引导电纹波的能量，将电纹波的能量导入地线。

浪涌保护器和避雷器的区别1、避雷器有多个电压等级，从0.38KV低压到500KV特高压均有，而浪涌保护器一般只有低压产品；2、避雷器多安装在一次系统上，防止雷电波的直接侵入，而浪涌保护器大多安装在二次系统上，是在避雷器消除了雷电波的直接侵入后，或避雷器没有将雷电波消除干净时的补充措施；3、避雷器避雷器是保护电气设备的，而浪涌保护器大多是为保护电子仪器或仪表的；4、避雷器由于接于电气一次系统上，要有足够的外绝缘性能，外观尺寸比较大，而浪涌保护器由于接于低压，尺寸制作的可以很小。

浪涌保护器1、变频控制柜必须加2、使用真空断路器的控制柜必须加3、供电系统的进线开关必须加4、其它控制柜可以不加，当然如果为了保险起见有预算空间的话可以都加上浪涌保护器总体分为两类：电机保护型、电站保护型在选择时必须注意！1•主要结构及工作原理电涌保护器的工作原避雷器理见示意图，两个电极分别与L(或者N)和PE线相联，两个电极之间形成一个电气间隙。

电网在不超过最大持续运行电压的情况下运行时，两个电极之间呈高阻状态。

女口果电网因雷击或者操作过电压使两个电极之间的电压超过点火电压时，间隙被击穿，通过弧光放电将过电压能量释放。

冲击波过后，电弧将被由分弧片和灭弧室组成的灭弧系统熄灭，恢复到高阻状态。

图1原理示意图2•作用BY系列电涌保护器采用了一种非线性特性极好的压敏电阻，在正常情况下，电涌保护器外于极高的电阻状态，漏流几乎为零，保证电源系统避雷器正常供电。

当电源系统出现上述情况的过电压时,不锈钢装饰，电涌保护器立即在纳秒级的时间内迅速导通，将该过电压的幅值限止在设备的安全工作范围内。

同时把该过电压的能量释放掉。

随后，保护器又迅速的变为高阻状态，因而不影响电源系统的正常供电。

电涌保护器(SurgeprotectionDevice)是电子设备雷电防护中不可缺少的一种装置，过去常称为"避雷器"或“过电压保护器”英文简写为SPD。

浪涌保护器（防雷器）科普知识电涌保护器SPD也称为电涌放电器,所有用于特定目的的电涌保护器实际上都是一种快速开关，并且电涌保护器在一定的电压范围内被激活。

激活后，浪涌保护器的抑制元件将从高阻抗状态断开，L极将变为低电阻状态。

通过这种方式，可以排出电子设备中的局部能量浪涌电流。

在整个雷电过程中，电涌保护器将在极点上保持相对恒定的电压。

该电压可确保浪涌保护器始终开启，并且可以安全地将浪涌电流释放到大地。

换句话说，电涌保护器可保护敏感的电子设备免受雷电事件、公共电网开关活动、功率因数校正过程以及内部和外部短期活动产生的其他能量的影响。

应用闪电对人身安全有明显的威胁，对各种设备构成潜在威胁。

电涌对设备的损害不仅限于直接交流电涌保护器T2SLP40-275-1S+1雷击。

近距离雷击对敏感的现代电子设备构成巨大威胁;另一方面，雷云之间的距离和放电中的雷电活动会在电源和信号回路中产生强烈的浪涌电流，使正常流量设备正常。

运行并缩短设备的使用寿命。

由于接地电阻的存在，雷电流流过大地，从而产生高电压。

这种高电压不仅危及电子设备，而且由于步进电压而危及人的生命。

浪涌，顾名思义是超过正常工作电压的瞬态过电压。

从本质上讲，电涌保护器是一种在短短几百万分之一秒内发生的猛脉冲，并可能导致浪涌：重型设备、短路、电源开关或大型发动机。

含有避雷器的产品可以有效吸收突然爆发的能量，以保护连接的设备免受损坏。

电涌保护器，也称为避雷器，是为各种电子设备、仪器和通信线路提供安全保护的电子设备。

当由于外部干扰在电路或通信线路中突然产生电流或电压时，电涌保护器可以在很短的时间内进行分流，从而避免浪涌损坏电路中的其他设备。

基本功能电涌保护器流量大，残余电压低，响应时间快；采用最新的灭弧技术，彻底避免火灾；内置热保护的温控保护电路；带有电源状态指示，指示电涌保护器的工作状态；结构严谨，工作稳定可靠。

术语1、空气终端系统电涌保护器用于直接接受或承受雷击的金属物体和金属结构,例如避雷针,防雷带（线）,防雷网等。

你知道避雷器和浪涌保护器的区别吗避雷器和浪涌保护器都是用于保护电气设备免受电压过高或电磁干扰的设备，但它们的功能和原理有所不同。

避雷器和浪涌保护器是用于保护电气设备免受过电压的损害的重要装置。

虽然它们都属于过电压保护设备，但在原理、工作方式和应用领域上存在一些区别。

1.功能区别：避雷器主要用于保护电力系统、通信系统等大型电气设备免受雷击的影响。

当雷击产生高电压脉冲时，避雷器会引导这些脉冲通过其内部的气体放电管，从而将高电压脉冲释放到地面，保护设备免受损坏。

浪涌保护器则主要用于保护电子设备免受电源输入端的瞬态过电压(如电源开关、插座等)和电磁干扰的影响。

当电源输入端出现过电压或电磁干扰时，浪涌保护器会迅速导通其内部的气体放电管，将过高的电压限制在设备所能承受的范围内，从而保护设备免受损坏。

2.原理区别：避雷器主要利用了气体放电管(如普通放电管、快速恢复二极管等)的瞬态响应特性。

当雷击产生高电压脉冲时，气体放电管会迅速导通，将高电压脉冲释放到地面；当雷电消失时，气体放电管会迅速恢复截止状态。

这样一来，避雷器就能够有效地保护设备免受雷击的影响。

避雷器：避雷器主要用于保护电力系统免受雷电过电压的影响。

它基于气体放电原理，由一个或多个金属氧化锌（MOA）元件组成。

当系统中出现过电压时，避雷器会自动启动，将过电压引导到地，保护系统和设备不受损害。

避雷器具有高电压容量和快速响应的特点。

浪涌保护器主要利用了气体放电管的瞬态响应特性以及其对过电压的阻抗能力。

当电源输入端出现过电压或电磁干扰时，气体放电管会迅速导通，将过高的电压限制在设备所能承受的范围内；同时，气体放电管还能够吸收部分能量，从而减轻对设备的损害。

常见的几种保护器之间区别？
 配电箱一般最常见的包含空气开关、漏电断路器，过压欠压保护器。

它们在一起，共同起到保护用电安全的作用。

它们之间也存在不同，具体到底有哪些区别呢？
1
 空气开关
 空气开关，又叫空气断路器，是断路器的一种，是一种当电路中电流超过额定电流会自动断开的开关。

除家里的不同的回路，比如照明、卫生间用电回路，都可以用空气开关控制外，还能对电路或电气设备发生的短路、严重过载等进行保护，同时也可以用于不频繁地启动电动机。

2
 漏电断路器。

现在家家户户都离不开用电，家用电器安全也越来越被大家所重视。

为了保护我们的用电安全，各式各样能够断开电路的装置都被生产出来了，其中大家比较了解的有浪涌装置、避雷器、漏保、空开、断路器，不过大家分不清这几种保护装置有什么区别，今天我们就来了解一下浪涌装置、避雷器、漏保、空开、断路器的区别。

希望能够对大家有所帮助。

（1）浪涌和空开的区别
1）浪涌保护器
浪涌保护器（SPD）又称为“防雷器”和“避雷器”，是限制电气回路、通讯线路中强烈的瞬态过电压产生的浪涌，从而起到保护设备的作用。

其工作原理是当线路中出现瞬间过电压或过电流时，浪涌保护器会迅速导通，将线路中的浪涌泄放入大地。

按照保护设备的不同，可分为电源浪涌保护器和信号浪涌保护器两类。

其中电源浪涌保护器按照同容量的不同可一级电源浪涌保护器、二级电源浪涌保护器、三级电源浪涌保护器和四级电源浪涌保护器；信号浪涌保护器可分为网络信号浪涌保护器、视频浪涌保护器、监控三合一浪涌保护器、控制信号浪涌保护器、天馈信号浪涌保护器等。

2）空气开关
空气开关又称为断路器，当电路中电流超过额定电流时会自动断开，并对电路或电气设备发生短路、过载等进行保护。

例如照明、泵房等电源都可以用空气开关控制。

其工作原理是通过开关的电流超过一定电流时会因发热使金属片弯曲，开关脱扣，切断电源，保护线路中的设备不因过大的电流而损坏。

3）两者的区别
工作原理不一样：
浪涌保护器在线路中瞬态过电压增大时，会及时导通，将线路上的过电压泄放入地；而空气开关在线路上电流超过额定电流时，会自动断开，保护用电设备。

63. 过压测试中的保护装置有哪些？63、过压测试中的保护装置有哪些？在电子设备和电力系统的运行中，过压现象是一种常见且具有潜在危险的情况。

过压可能由多种原因引起，例如雷电冲击、电网故障、操作失误等。

为了确保设备和系统的安全稳定运行，过压测试以及相应的保护装置就显得至关重要。

过压保护装置的主要作用是在检测到过压情况时，迅速采取措施将电压限制在安全范围内，以防止设备损坏和故障的发生。

以下是一些常见的过压保护装置：一、避雷器避雷器是一种广泛应用于电力系统中的过压保护装置。

它主要用于保护电气设备免受雷电过电压和操作过电压的侵害。

避雷器通常由非线性电阻元件组成，如氧化锌（ZnO）阀片。

在正常工作电压下，避雷器呈现高电阻状态，几乎不导通电流。

然而，当出现过电压时，阀片的电阻迅速降低，将过电压电流引入大地，从而限制了设备上的电压升高。

避雷器分为多种类型，包括阀型避雷器、氧化锌避雷器等。

氧化锌避雷器具有良好的非线性特性、通流容量大、残压低等优点，在现代电力系统中得到了广泛的应用。

二、压敏电阻压敏电阻是一种基于氧化锌等材料的非线性电阻元件。

它的电阻值随着电压的变化而急剧变化。

在正常电压下，压敏电阻的电阻值很大，流过的电流很小。

但当电压超过其阈值时，电阻值迅速减小，从而吸收过电压能量，保护后端的电路和设备。

压敏电阻常用于电子设备的电源输入端，以防止电源过压对设备造成损害。

它具有响应速度快、成本低等优点，但通流容量相对较小。

三、气体放电管气体放电管是一种利用气体放电原理来限制过电压的保护装置。

当两端的电压超过一定值时，管内的气体发生电离放电，形成短路通道，将过电压能量释放掉。

气体放电管具有通流容量大、绝缘电阻高、寄生电容小等优点，但响应速度较慢。

四、瞬态电压抑制二极管（TVS）TVS 二极管是一种专门用于抑制瞬态过电压的半导体器件。

它具有极快的响应速度（通常在皮秒级），能够在瞬间将过高的电压钳位到一个安全值。

TVS 二极管的击穿电压可以根据需要进行选择，广泛应用于集成电路、通信设备等对过压保护要求较高的场合。

浪涌保护器的构成和应用简述1 基本概念（1）浪涌电压：雷电击中室外输电线路时，及接通或断开的线路具有较大电感负荷时，常常会在瞬间产生很高的操作过电压，当该电压保持在1ns～2ns时，被称作尖峰电压。

持续3ns以上时，将产生浪涌效应，被称为浪涌电压（或浪涌电流）。

浪涌电压会对整个配电网络设备产生极大的压力甚至破坏。

（2）浪涌保护器：也称防雷器，是一种当配电网络遭受雷击或过电压操作时，为供配电设备提供保护的装置。

当电气回路因雷击或操作电压而存在尖峰电压（或电流）时，能在极短的时间内导通分流，避免浪涌电压（电流）对回路中其他设备的损害。

2 按工作原理分类2.1 开关型在正常工况时呈现为高阻抗，在回路存在因雷击或操作过电压时，其阻抗突变为低值，允许雷电流通过。

此类装置的组件主要为：放电间隙，气体放电管，闸流晶体管等。

2.2 限压型正常工况下呈现高阻抗，回路电压或电流增大时，阻抗不断减小，电流-电压特性为明显非线性。

此类装置的组件主要为：压敏电阻，限压二极管，雪崩二极管。

2.3 分流型与阻流型（1）分流型：和被保护设备元器件为并联关系，当回路存在雷电过电压（或操作过电压）时，对浪涌电流呈现低阻抗特性，分流浪涌电流，达到保护元器件的目的。

（2）阻流型：和被保护设备元器件为串联关系，当回路存在雷电过电压（或操作过电压）时，对浪涌电流呈现高阻抗特性，阻断浪涌电流通过，达到保护元器件的目的。

这两类装置的组件主要有：阻流线圈，高（低）通滤波器，1/4波长短路器。

2.4 按用途分类交（直）流电源保护器，网络信号防雷器，视频信号防雷器等。

3 浪涌保护器的基本元件3.1 放电间隙（又称保护间隙）放电间隙由两根存在一点间隔距离的金属棒构成，其中一根和被保护设备的电源线（或中性线）相连，另一根与接地线相连。

当线路中存在雷击过电压（或过电流）时，导线间隙被击穿，过电压（或过电流）被泄入大地，从而避免设备负载过量电压（或电流）。

概念1.避雷器过电压限制器。

当过电压出现时，必雷器两端子间的电压不超过规定定值，是电气设备免受过电压损坏；过电压作用后，又能使系统迅速恢复正常状态。

2.阀片具有非线性伏安特性的电阻片，在过电压时呈低电阻。

从而限制避雷器上的电压，而在正常工频电压下呈高阻，能限制通过避雷器的电流。

3.避雷器的额定电压是施加到避雷器端子间最大允许工频电压有效值，按照此电压所设计的避雷器能在所规定的动作负载实验中确定暂过电压下正确地工作他是表明避雷器运行特性的一个重要参数。

但它不等于系统额定电压。

4.避雷器的残压放电电流通过避雷器时，其端子间的最大电压值5.雷电冲击电流一种8/20波形的冲击电流。

因设备调整的限制，视在伯谦时间的实测值为7~9us，波尾中值时间为18-20us。

6.操作冲击电流视在波前时间大于30us而小于100us，波尾在半峰值时间紧似为视在波前时间2倍的冲击电流。

7.方波冲击电流迅速上升最大值，在规定时间内大体保持恒定，然后迅速降到零值的冲击波。

8.陡波冲击电流具有视在波前时间为1us的冲击电流。

9.冲击电流耐受能力（冲击电流迫流容量）在规定的波形（方波、雷电和线路放电等）情况下，非线性电阻片耐受通过电流的能力，以电流的幅值和次数表示。

10.动作负载试验用于确定避雷器在规定的条件下可靠重复动作的能力。

模拟雷电过电压动作的实验称为雷电冲击动作负载试验。

模拟操作过电压动作的实验成为操作冲击动作负载试验。

11.避雷器的保护范围以避雷器到被保护设备之间倒显得最大允许长度，在该范围内被保护设备上的过电压不超过规定值。

12.避雷器的持续电流在持续运行电压下流过避雷器的电流，以峰值或有效值表示。

13.避雷器的持续运行电压在运行中允许持久地施加在避雷器端子上的工频电压有效值。

14.避雷器工频参考电压在工频参考电流下测出的避雷器上的工频电压最大峰值除以2 15.避雷器的直流参考电流避雷器的支流参考电流是其伏安特性曲线拐点附近的某一电流值。
