高压直流输电

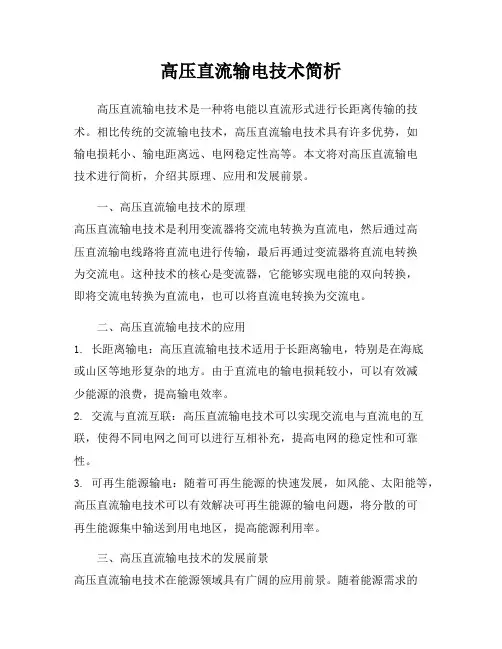

高压直流输电技术简析高压直流输电技术是一种将电能以直流形式进行长距离传输的技术。

相比传统的交流输电技术，高压直流输电技术具有许多优势，如输电损耗小、输电距离远、电网稳定性高等。

本文将对高压直流输电技术进行简析，介绍其原理、应用和发展前景。

一、高压直流输电技术的原理高压直流输电技术是利用变流器将交流电转换为直流电，然后通过高压直流输电线路将直流电进行传输，最后再通过变流器将直流电转换为交流电。

这种技术的核心是变流器，它能够实现电能的双向转换，即将交流电转换为直流电，也可以将直流电转换为交流电。

二、高压直流输电技术的应用1. 长距离输电：高压直流输电技术适用于长距离输电，特别是在海底或山区等地形复杂的地方。

由于直流电的输电损耗较小，可以有效减少能源的浪费，提高输电效率。

2. 交流与直流互联：高压直流输电技术可以实现交流电与直流电的互联，使得不同电网之间可以进行互相补充，提高电网的稳定性和可靠性。

3. 可再生能源输电：随着可再生能源的快速发展，如风能、太阳能等，高压直流输电技术可以有效解决可再生能源的输电问题，将分散的可再生能源集中输送到用电地区，提高能源利用率。

三、高压直流输电技术的发展前景高压直流输电技术在能源领域具有广阔的应用前景。

随着能源需求的增加和能源结构的调整，高压直流输电技术将成为未来能源输送的重要手段。

其主要发展趋势包括：1. 提高输电效率：通过不断提高变流器的转换效率和输电线路的导电性能，进一步降低输电损耗，提高输电效率。

2. 提高输电容量：通过增加输电线路的电压等级和改进输电线路的结构，提高输电容量，满足不断增长的能源需求。

3. 发展智能化控制系统：利用先进的智能化控制系统，实现对输电线路的实时监测和故障诊断，提高电网的稳定性和可靠性。

4. 推动国际合作：加强国际间的合作与交流，共同推动高压直流输电技术的发展，实现全球能源的高效、安全、可持续发展。

总结：高压直流输电技术作为一种高效、稳定的电力输送方式，具有广泛的应用前景。

高压直流输电术语高压直流输电是一种将电能以直流形式从发电厂输送到用户的电力传输技术。

与传统的交流输电相比，高压直流输电具有更高的效率、更远的距离和更小的输电损耗。

下面将从输电方式、输电特点和应用领域三个方面详细介绍高压直流输电术语。

一、输电方式1. 单线架空输电：高压直流输电可以通过架设单根输电线路来实现。

这种方式适用于输电距离短、地形平坦的场景。

单线架空输电需要考虑线路的安全性和稳定性，以及对环境的影响。

2. 铜氧化镍导体：高压直流输电线路中常使用铜氧化镍导体。

铜氧化镍导体具有良好的导电性能和导热性能，能够承受高温和高压。

此外，铜氧化镍导体还具有较小的电阻损耗和较高的机械强度。

3. 架空输电塔：高压直流输电线路需要架设输电塔来支撑输电线路。

架空输电塔通常由钢材制成，具有高强度和稳定性。

根据地形和线路距离的不同，输电塔的类型和形状也会有所不同。

二、输电特点1. 高电压：高压直流输电中，电压通常达到数百千伏或更高。

高电压可以减小输电线路的电流，降低线路损耗，提高输电效率。

同时，高电压也对输电线路的绝缘和安全性提出了更高的要求。

2. 低损耗：高压直流输电由于直流特性，输电线路的电阻损耗相对较低。

与交流输电相比，高压直流输电的线路损耗更小，能够减少能源的浪费，提高能源利用效率。

3. 远距离输电：高压直流输电相对于交流输电来说，具有更远的输送距离。

这是因为在长距离输电中，交流输电会产生较大的电阻损耗和电感损耗，而高压直流输电可以减小这些损耗。

三、应用领域1. 远距离输电：高压直流输电被广泛应用于远距离输电领域。

例如，海底电缆输电和跨国输电项目都采用高压直流输电技术。

通过高压直流输电，可以实现超长距离的电力传输，满足不同地区的用电需求。

2. 可再生能源输电：高压直流输电也逐渐应用于可再生能源输电领域。

由于可再生能源发电厂往往位于偏远地区，而用户集中在城市地区，高压直流输电可以有效地将可再生能源输送到用户，促进可再生能源的开发和利用。

一、高压直流输电概述1．已投运的直流输电工程中，输送容量最大的是巴西的伊泰普直流输电工程，容量为6300MW，输电电压±600KV，线路长度806KM；输送电压等级最高的是前苏联的叶基巴斯利兹—欧洲中心的直流输电工程，容量为6000MW，电压±750KV，线路长达2414KM；2．直流输电的优点（1）线路造价低、年运行费用省；（2）没有运行稳定问题；（3）能限制短路电流；（4）调节速度快，运行可靠。

3．直流输电的缺点（1）环流装置价格昂贵；（2）消耗大量的无功功率；（3）产生谐波影响；（4）缺乏直流断路器；二、基本原理直流和交流线路不同，它只输送有功功率，而不输送无功功率。

一个换流站既可以作整流站，也可以做逆变站运行。

高压直流输电系统，就是将送端系统的高压交流电，经换流变压器变压，由换流器将高压交流转换成高压直流，通过直流输电线路输送到另一端换流站，再由换流器将将高压直流转换成高压交流，然后经过环流变压器与受端交流电网相连，将电能送至受端系统。

三、换流站电气主接线及电气设备1．换流站电气主接线两种方式：一种是换流单元串联而成；另一种是由换流单元并联而成。

绝大多数采用串联方式。

两端单极直流输电系统、两端双极直流输电系统；2．电气设备主接线中除了换流变压器、换流桥、平波电抗器、交流滤波器组、直流滤波器组、接地电极外，还包括交流断路器、同步调相机、避雷器、高频阻塞器、直流冲击波吸收电容器、直流电流互感器和直流电压互感器以及旁路隔离开关等。

换流器、换流变压器、平波电抗器和滤波器等看做是换流站特有的主要一次电气设备。

换流器，用于将交流电力变换成直流电力，或将直流电力逆变为交流电力。

现在的换流器都是由晶闸管组成的，每个晶闸管的额定电压可达1.5KV，额定电流1200A。

换流变压器，用于电压的变换和功率的传送。

交流断路器，用于将直流侧空载的换流站或者换流装置投入到交流电力系统或从其中切出。

高压直流输电一、高压直流输电系统（HVDC）概述众所周知，电的发展首先是从直流开始的，但很快就被交流电所取代，并且在相当长的一段时间内，在发电、输电和用电各个领域，都是交流电一统天下的格局。

HVDC技术是从20世纪50年代开始得到应用的。

经过半个世纪的发展，HVDC技术的应用取得了长足的进步。

据不完全统计，目前包括在建工程在内，世界上己有近百个HVDC 工程，遍布5大洲20多个国家。

其中，瑞典在1954年建成投运的哥特兰（Gotland）岛HVDC 工程（20MW，100kV，90km海底电缆）是世界上第一个商业化的HVDC工程，由阿西亚公司(ASEA，今ABB集团)完成；拥有最高电压（±600kV）和最大输送容量（2 x 3150MW）的HVDC工程为巴西伊泰普（Itaipu）工程；输送距离最长（1700km）的HVDC 工程为南非英加——沙巴（1nga2Shaba）工程；电流最大的HVDC工程在我国：如三常、三广和贵广HVDC工程，额定直流电流均为3000A。

HVDC的发达地区在欧洲和北美，ABB和西门子等公司拥有最先进的HVDC技术，美国是HVDC工程最多的国家。

HVDC在我国是从20世纪80年代末开始应用的，起步虽然较晚，但发展很快。

目前包括在建工程在内，总输送容量已达18000MW以上，总输送距离超过7000km，该两项指标均已成为世界第一。

我国第一个HVDC工程是浙江舟山HVDC工程（为工业试验性工程），葛沪HVDC工程是我国第一个远距离大容量HVDC工程，三常HVDC工程是我国第一个输送容量最大（3000MW）的HVDC工程，灵宝（河南省灵宝县）背靠背HVDC工程是我国第一个背靠背HVDC工程。

我国已投运的HVDC工程见表1。

表1我国已投运的HVDC工程另外，2010年前后建成投运的HVDC工程有四川德阳——陕西宝鸡（1800 MW、±500 kV，550km）、宁夏银南——天津东（3000MW、±500kV，1200km）等；至2020年前后，还计划建设云南昆明——广东增城、金沙江水电基地一华中和华东HVDC工程以及东北——华北、华北——华中、华中——南方背靠背HVDC工程等十几个HVDC工程。

高压直流输电原理高压直流输电原理是指利用直流电源将高电压直流电能输送到远距离的用户端。

与传统的交流输电相比，高压直流输电的优点在于能够减少输电线损耗、提高电网稳定性及线路承载能力等方面，因此被广泛应用于现代电网建设中。

高压直流输电的基本原理是利用变压器将交流电源转换为直流电源，并将直流电源通过直流输电线路传输到需要用电的地方。

这个过程中，需要使用特殊的换流器来实现直流电能与交流电能之间的转换。

具体来说，高压直流输电的电路包括两部分，即直流换流站和直流输电线路。

直流换流站的基本功能是将来自交流电源的电能转换为直流电能，并且控制直流电能在输电线路上的传输。

直流换流站需要包括两个换流变压器、两个同步换流器（在技术上也称为“桥式换流器”）和一个直流滤波器。

在高压直流输电中，直流换流站的主要作用是将交流输电变压器的输出变为高电压直流电源，并通过同步换流器实现换流器的控制。

同时，为了保证输电线路上的电压稳定，需要使用直流滤波器将直流电能的负载电流平滑化。

在直流输电线路上，电流呈单向流动，因此不会像交流输电线路那样产生电磁场损耗。

这也是高压直流输电具有很高能量传输效率的原因之一。

与传统的交流输电相比，高压直流输电具有以下优点：1. 低损耗：由于直流电能的传输过程中，不会产生电阻损耗和电磁场损耗，因此与交流输电相比，高压直流输电具有更低的能量损失。

2. 高稳定性：由于高压直流输电线路电流呈单向流动，因此不会产生交流谐波，从而增加了电网的稳定性。

3. 可控性强：采用同步换流技术实现直流输电线路电压和电流的控制，可以实现对电力系统的精确控制。

4. 适应性强：高压直流输电线路可以穿越各种地形，包括山地、草原等地形，而不像交流输电线路那样容易受到周围环境的影响。

总之，高压直流输电技术是一种具有广泛应用前景的现代输电技术。

在未来的电网建设中，将逐渐取代传统的交流输电技术，成为电力系统的主要输电方式之一。
