电缆载流量参照表及口诀

  • 格式：xls
  • 大小：16.00 KB
  • 文档页数：1

二点五下乘以九，往上减一顺号走 口诀 三十五乘三点五，双双成组减点五 (一) 条件有变加折算，高温九折铜升级 穿管根数二三四，八七六折满截流 10下五，100上二 25、35，四、三界 口诀 70、95，两倍半 (二) 穿管、温度，八、九折 裸线加一半 铜线升级算
2.5mm²以下电缆9倍,4mm²电缆8倍,6mm²电缆7倍,10mm²电缆6倍,16mm²电缆5倍,25mm²电缆4倍 35mm²电缆3.5倍，50、70mm²电缆3倍，95、120电缆2.5倍，150、180电缆2倍 温度大于25℃，倍数打九折，铜线降一级，25mm²铝电缆相当于16mm²铜电缆 一根管穿二根电缆倍数打8折，穿三根电缆倍数打7折，穿四根电缆倍数打6折 10mm²以下电缆按5倍电流算，100mm²以上电缆按2倍电流算 16、25mm²电缆按4倍电流算，35、50mm²电缆按3倍电流算 70、95mm²电缆按2.5倍电流算 穿管打8折，高温打9折 裸线截流量加一倍，即原绝缘线电流容量的1.5倍 铜线的截面排列顺序通常选为相线截面的1/2左右。 2.在单相线路中，零线与相线截面相同。
常用电缆载流量对照表 铝电缆截面mm² 标准 大于 25℃ 倍数 安全电流（A） 倍数（*0.9） 安全电流（A） 穿2根倍数 穿3根倍数 穿管 穿4根倍数 穿2根电流 穿3根电流 穿4根电流 铜线 截面当量mm² 1 9 9 8.1 8.1 7.2 6.3 5.4 7.2 6.3 5.4 1 1.5 9 13.5 8.1 12.15 7.2 6.3 5.4 10.8 9.45 8.1 1 2.5 9 22.5 8.1 20.25 7.2 6.3 5.4 18 15.75 13.5 1.5 4 8 32 7.2 28.8 6.4 5.6 4.8 25.6 22.4 19.2 2.5 6 7 42 6.3 37.8 5.6 4.9 4.2 33.6 29.4 25.2 4 10 6 60 5.4 54 4.8 4.2 3.6 48 42 36 6 16 5 80 4.5 72 4 3.5 3 64 56 48 10 25 4 100 3.6 90 3.2 2.8 2.4 80 70 60 16 35 3.5 122.5 3.15 110.25 2.8 2.45 2.1 98 85.75 73.5 25 50 3 150 2.7 135 2.4 2.1 1.8 120 105 90 35 70 3 210 2.7 189 2.4 2.1 1.8 168 147 126 50 95 2.5 237.5 2.25 213.75 2 1.75 1.5 190 166.25 142.5 70 120 2.5 300 2.25 270 2 1.75 1.5 240 210 180 95 150 2 300 1.8 270 1.6 1.4 1.2 240 210 180 120 180 2 360 1.8 324 1.6 1.4 1.2 288 252 216 150

合集下载

电缆载流量对照表

电缆载流量对照表

电缆载流量对照表电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm’铜线的载流量，可按25mm2铝线计算。

计算电缆载流量选择电缆（根据电流选择电缆）：导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

各种导线的载流量通常可以从手册中查找。

但利用口诀再配合一些简单的心算，便可直接算出，不必查1. 口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二，25、35，四、三界，.70、95，两倍半。

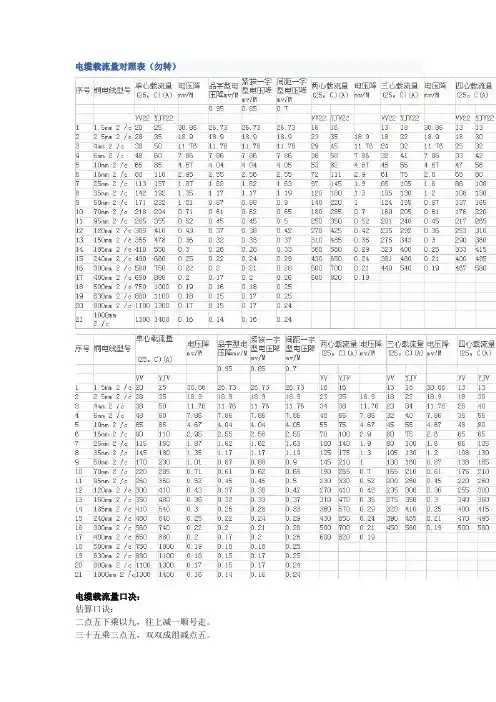

电缆载流量对照表

电缆载流量对照表

电缆载流量对照表（勿转）电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm’铜线的载流量，可按25mm2铝线计算。

计算电缆载流量选择电缆（根据电流选择电缆）：导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

各种导线的载流量通常可以从手册中查找。

但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

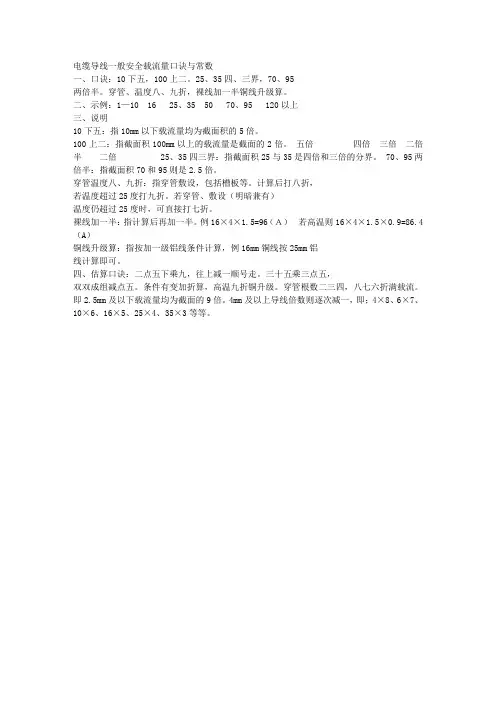

电缆导线一般安全载流量口诀与常数

电缆导线一般安全载流量口诀与常数

电缆导线一般安全载流量口诀与常数
一、口诀：10下五，100上二。

25、35四、三界，70、95
两倍半。

穿管、温度八、九折，裸线加一半铜线升级算。

二、示例：1—10 16 25、35 50 70、95 120以上
三、说明
10下五：指10mm以下载流量均为截面积的5倍。

100上二：指截面积100mm以上的载流量是截面的2倍。

五倍四倍三倍二倍半二倍 25、35四三界：指截面积25与35是四倍和三倍的分界。

70、95两倍半：指截面积70和95则是2.5倍。

穿管温度八、九折：指穿管敷设，包括槽板等。

计算后打八折，
若温度超过25度打九折。

若穿管、敷设（明暗兼有）
温度仍超过25度时，可直接打七折。

裸线加一半：指计算后再加一半。

例16×4×1.5=96（Ａ）若高温则16×4×1.5×0.9=86.4（A）
铜线升级算：指按加一级铝线条件计算，例16mm铜线按25mm铝
线计算即可。

四、估算口诀：二点五下乘九，往上减一顺号走。

三十五乘三点五，
双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

即2.5mm及以下载流量均为截面的9倍。

4mm及以上导线倍数则逐次减一，即；4×8、6×7、10×6、16×5、25×4、35×3等等。

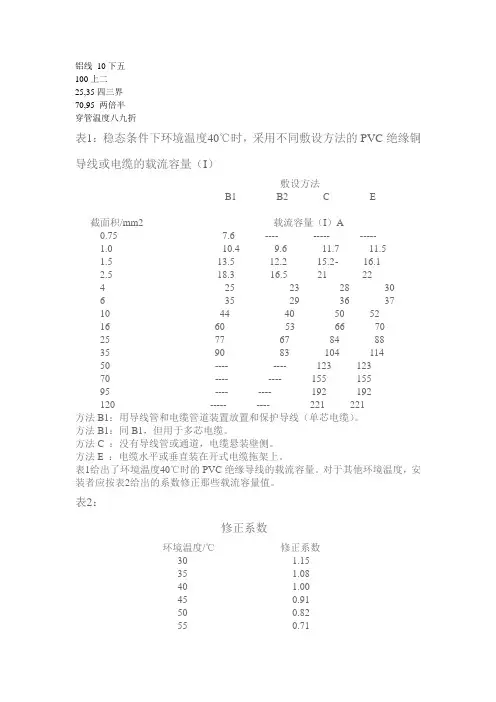

电缆载流量计算口诀
