中级工试题程控保护

第1套1. 在访问外部存储器时，8051的4个并行口起什么作用?答：(1)P0口是复用的低8位地址／数据总线。

(2)P1口可不使用。

(3)P2口作为高8位地址。

WR RD(4)P3口中使用和，分别用于外部存储器读、写选通。

2.电缆敷设完毕后，对电缆固定有哪些具体要求?答：(1)垂直敷设，每个支架固定。

(2)水平敷设，在电缆两端固定。

(3)电缆拐弯处，穿越管两端固定。

(4)进盘前300～400mm处、进接线盒及端子排前150～300mm处要固定。

3.分析图F-2的工作原理。

答：上图利用触点K2对继电器进行旁路控制。

当常闭触点K2断开时，K线圈带电，灯D亮。

当常闭触点K2闭合时，K线圈旁路失电，灯D灭。

F-24．当单元机组发生带有全局性影响的事故时，可采用哪几类保护方式来确保机组的安全?答：可以采用三类保护方式来确保单元机组的安全。

(1)主燃料跳闸保护(即MFT)，当机组发生全局性的危险事故时，该保护动作。

(2)机组快速甩负荷(即FCB)，当单元机组的锅炉运行正常，而机、电方面发生事故时，该保护投入运行。

若FCB不成功，则导致MFT动作。

(3)辅机故障减负荷(即RB)，当单元机组锅炉的主要辅机发生局部重大故障，而汽轮机和发电机正常时，RB投入，使机组减负荷。

5. 可编程序控制器具有哪些特点？答：可编程序控制器具有如下特点：(1)通用性强；（2）功能强；（3）编程简单，易于掌握；（4）可靠性高；（5）维修方便，工作量小；（6）体积小，重量轻、功耗小。

第2套1．说明PLC的基本组成?答：PLC主要包括控制器主机、输入模块和输出模块三部分。

其中控制器主机由CPU、存储器、总线及电源等组成，输入模块主要由模拟量和开关量输入模块组成，输出模块主要由模拟量和开关量输出模块组成。

2. 两台三相变压器并联运行时，必须满足哪些条件?答：两台三相变压器并联运行必须满足以下条件：(1)相序相同；(2)组别相同；(3)变比相等；(4)短路阻抗相等。

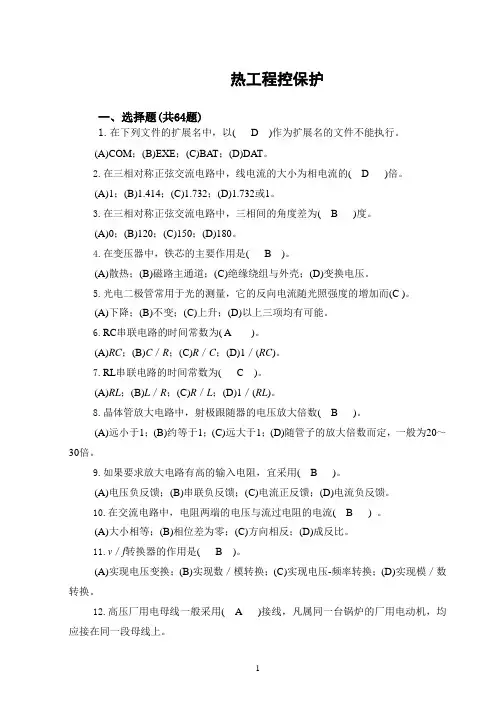

热工程控保护一、选择题(共64题)1.在下列文件的扩展名中，以( D )作为扩展名的文件不能执行。

(A)COM；(B)EXE；(C)BA T；(D)DAT。

2.在三相对称正弦交流电路中，线电流的大小为相电流的( D )倍。

(A)1；(B)1.414；(C)1.732；(D)1.732或1。

3.在三相对称正弦交流电路中，三相间的角度差为( B )度。

(A)0；(B)120；(C)150；(D)180。

4.在变压器中，铁芯的主要作用是( B )。

(A)散热；(B)磁路主通道；(C)绝缘绕组与外壳；(D)变换电压。

5.光电二极管常用于光的测量，它的反向电流随光照强度的增加而(C )。

(A)下降；(B)不变；(C)上升；(D)以上三项均有可能。

6.RC串联电路的时间常数为( A )。

(A)RC；(B)C／R；(C)R／C；(D)1／(RC)。

7.RL串联电路的时间常数为( C )。

(A)RL；(B)L／R；(C)R／L；(D)1／(RL)。

8.晶体管放大电路中，射极跟随器的电压放大倍数( B )。

(A)远小于1；(B)约等于1；(C)远大于1；(D)随管子的放大倍数而定，一般为20～30倍。

9.如果要求放大电路有高的输入电阻，宜采用( B )。

(A)电压负反馈；(B)串联负反馈；(C)电流正反馈；(D)电流负反馈。

10.在交流电路中，电阻两端的电压与流过电阻的电流( B ) 。

(A)大小相等；(B)相位差为零；(C)方向相反；(D)成反比。

11.v／f转换器的作用是( B )。

(A)实现电压变换；(B)实现数／模转换；(C)实现电压-频率转换；(D)实现模／数转换。

12.高压厂用电母线一般采用( A )接线，凡属同一台锅炉的厂用电动机，均应接在同一段母线上。

(A)单母线分段；(B)双母线；(C)单元；(D)双母线带旁母。

13.运算放大器的内部由( A )组成。

(A)差动式输入级、电压放大级、输出级；(B)差动式输入级、电流放大级、输出级；(C)甲类输入级、电压放大级、输出级；(D)乙类输入级、电流放大级、输出级。

1.>电功率表示电能对时间的变化速率，所以电功率不可能为负值。

( )答案：×2.>线性电阻的大小与电压、电流的大小无关。

( )答案：√3.>因为储能元件的存在，就某一瞬间来说，回路中一些元件吸收的总电能可能不等于其他元件发出的总电能。

( )答案：×4.>引起被调量变化的各种因素都是扰动。

( )答案：√5.>电压互感器的原理与变压器不尽相同，电压互感器的二次侧电压恒为100V。

( )答案：×6.>与CMOS电路相比，TTL电路的能耗较大。

( )答案：√7.>对压敏电阻而言，所加的电压越高，电阻值就越大。

( )答案：×8.>只要满足振幅平衡和相位平衡两个条件，正弦波振荡器就能产生持续振荡。

( )答案：√9.>在整流电路中，滤波电路的作用是滤去整流输出电压中的直流成分。

( )答案：×10.>直流放大器中若静态工作点设在截止区，则该放大器将无任何放大信号输出。

( )答案：×11.>三极管工作在饱和区时，两个PN结的偏量是：发射结加正向电压，集电极加正向电压。

( )答案：√12.>在正弦交流变量中，幅值与有效值之比约为1∶0.707。

( )答案：√13.>组合开关和控制开关的控制原理相同。

( )答案：×14.>火力发电厂的大容量锅炉可以不装设安全门保护装置。

( )答案：×15.>继电器的常开触点在继电器线圈通电后处于断开的触点。

( )答案：×16.>热继电器是利用测量元件加热到一定温度而动作的继电器。

( )答案：√17.>手动电器与自动电器分别用于控制不同的热工控制对象。

( )答案：×18.>热工控制系统中使用的控制开关是一种低压自动电器。

( )答案：×19.>接触器是一种利用电磁吸引使电路接通和断开的电器。

火力发电热工程控保护工中级工理论知识答案卷一、判断题（正确的请在括号内打“√”，错误的请在括号内打“×”，每题2分，共188分）1.>√2.>×3.>×4.>√5.>×6.>√7.>×8.>√9.>√ 10.>×11.>× 12.>√ 13.>× 14.>× 15.>× 16.>√ 17.>× 18.>√ 19.>√20.>× 21.>√ 22.>× 23.>× 24.>√ 25.>√ 26.>× 27.>× 28.>×29.>√ 30.>√ 31.>× 32.>× 33.>× 34.>√ 35.>× 36.>√ 37.>√38.>× 39.>√ 40.>× 41.>√ 42.>× 43.>√ 44.>× 45.>× 46.>√47.>× 48.>× 49.>√ 50.>√ 51.>√ 52.>√ 53.>× 54.>√ 55.>×56.>√ 57.>× 58.>√ 59.>√ 60.>√ 61.>√ 62.>√ 63.>× 64.>×65.>√ 66.>× 67.>× 68.>√ 69.>√ 70.>× 71.>× 72.>√ 73.>√74.>× 75.>× 76.>√ 77.>√ 78.>× 79.>× 80.>× 81.>√ 82.>√83.>√ 84.>√ 85.>√ 86.>× 87.>× 88.>√ 89.>× 90.>√ 91.>×92.>√ 93.>√ 94.>√二、选择题（请将正确答案的代号填入括号内，每题2分，共182分）1.>A2.>C3.>A4.>C5.>A6.>A7.>C8.>A9.>C 10.>B 11.>A 12.>B 13.>A 14.>C 15.>B 16.>A 17.>C 18.>B 19.>A 20.>B 21.>A 22.>B 23.>C 24.>B 25.>A 26.>B 27.>C 28.>A 29.>B 30.>B 31.>C 32.>C 33.>B 34.>A 35.>C 36.>B 37.>A 38.>B 39.>C 40.>A 41.>B 42.>C 43.>C 44.>A 45.>C 46.>A 47.>C 48.>B 49.>C 50.>B 51.>C 52.>A 53.>C 54.>C 55.>B 56.>A 57.>A 58.>B 59.>B 60.>A 61.>B 62.>B 63.>C 64.>B 65.>C 66.>A 67.>B 68.>C 69.>B 70.>A 71.>C 72.>B 73.>C 74.>B 75.>A 76.>C 77.>B 78.>B 79.>A 80.>C 81.>A 82.>B 83.>A 84.>B 85.>C 86.>B 87.>C 88.>A 89.>B 90.>C 91.>B三、填空题（请将正确答案填在横线空白处，每题2分，共196分）1.>交流信号交流信号2.>耗散功率频率范围3.>正向导通反向击穿4.>RC微分 RC积分5.>逻辑“1”逻辑“0”6.>相等相反7.>98066.5 0.96788.>杂质的浓度较高较低9.>互感电磁感应10.>电压平方成正比11.>静态交流12.>充,放电平缓13.>容抗欧姆14.>感抗欧姆15.>相等零点漂移16.>变压器直接耦合17.>欧姆欧姆18.>串联负反馈并联负反馈19.>“1”“0”20.>电压负反馈电流负反馈21.>饱和区截止区22.>“或”门“非”门23.>反向电压反向电流24.>输入回路输出回路25.>发射结集电结26.>几十至几百几百千欧27.>点接触面接触28.>最大值有效值29.>高低30.>隔值电阻31.>切断电源脱离电源32.>感知电流感知电流33.>各串联的元件电压之和电流连序性34.>电场力电功率35.>正电荷负电荷36.>创造从一个物体,转移到其它物体37.>不准感电坠落38.>期限完成延期完成39.>安全措施工作票40.>防护玻璃侧面研磨41.>接地线三线插头42.>任意涂改签发人43.>导电性电气设备44.>危险性心脏45.>电压电位差46.>10 5047.>10000 10000048.>明确规定情节轻重49.>基础安全生产50.>电流安倍51.>大电流小电流52.>灯光音响53.>铜铝54.>测量回路执行回路55.>1 056.>牢固卡涩57.>摄氏热力学58.>再热器凝汽器59.>水能太阳能60.>电阻电压61.>热能机械62.>N/m2帕斯卡63.>交流滤波64.>信号装置热工事故65.>电场吸取66.>测量电路转换装置67.>DS JS68.>预防防止69.>电流强度 R=V/I70.>磁电71.>截止导通72.>相移频率73.>与非74.>接点系统反力系统75.>变压器主要部件76.>接通断开77.>水位高水位低78.>电压电流79.>开路短路80.>并联串联81.>两点之间电位差82.>控制规定83.>电磁力规定84.>短路过流85.>正比反比86.>预告信号事故信号87.>完整无损良好88.>清洁接触良好89.>串联并联90.>两套 11mm91.>显示仪表磨损92.>必须联锁93.>位置发讯器电限位开关94.>24V +15V95.>重要保护辅机设备96.>水冲保护97.>工作票处理缺陷98.>报警一切燃烧四、计算题（每题10分，共150分）1.>解：B×S=10000×10-4×2010-4=0.002Wb 答：穿过环面的磁通为0.002Wb。

试题集热工控制回路的常用电器按动作性质可分为______和______。

答案：答：自动切换电器；手动切换电器。

主令电器主要是实现电路的接通或断开，用来发布命令的电器，常用的有______、______和______等。

答案：答：控制开关；按钮；行程开关。

根据输入信号不同，继电器可分为两大类型：一类是_____继电器，另一类是______继电器。

答案：答：非电量；电量。

电量继电器主要有______、______和______等。

答案：答：电流继电器；电压继电器；电磁继电器。

电量继电器在热工控制中用得最多的是______继电器。

1)电压；2)电流；3)电磁。

答案：答：3)。

非电量继电器主要有______、______和______等。

答案：答：压力继电器；温度继电器；液位继电器。

继电器按照其工作线圈控制电流种类的不同，可分为______ 和______两类。

答案：答：交流；直流。

继电器按照其用途不同，可分为______、______、______和______等。

答案：答：电压继电器和电流继电器；中间继电器；时间继电器；干簧继电器。

冲击继电器也是根据______原理工作的，一般用在热工信号回路中作为集中信号装置的______。

答案：答：电磁；公共启动元件。

根据接触器电磁线圈使用电源的不同，接触器可分为______和______。

答案：答：交流接触器；直流接触器。

磁力启动器由______和______组成。

答案：答：交流接触器；热继电器。

用作控制可逆运转的磁力启动器，由两个交流接触器组成，一个控制______，另一个控制______。

答案：答：正转；反转。

电压继电器又分为______和______。

答案：答：过电压继电器；欠电压继电器。

电流继电器又分为______和______。

答案：答：过电流继电器；欠电流继电器。

中间继电器实质上也是______，它也可以说是继电器式的______。

答案：答：电压继电器；功率放大器。

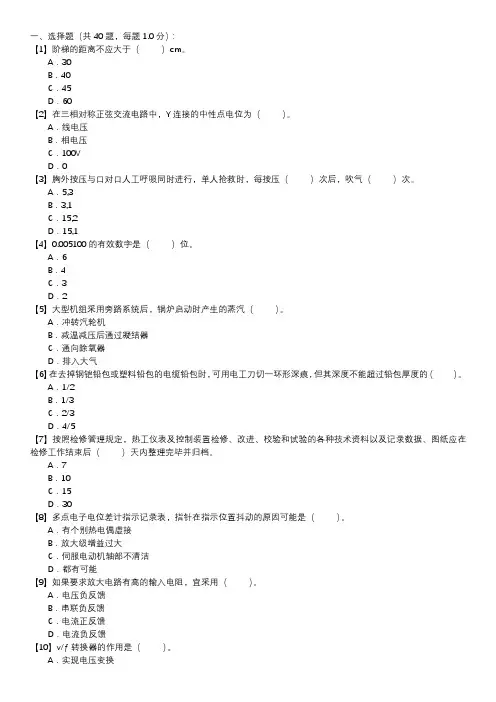

一、选择题（共 40 题，每题 1.0 分）：【1】阶梯的距离不应大于（）cm。

A．30B．40C．45D．60【2】在三相对称正弦交流电路中，Y连接的中性点电位为（）。

A．线电压B．相电压C．100VD．0【3】胸外按压与口对口人工呼吸同时进行，单人抢救时，每按压（）次后，吹气（）次。

A．5,3B．3,1C．15,2D．15,1【4】0.005100的有效数字是（）位。

A．6B．4C．3D．2【5】大型机组采用旁路系统后，锅炉启动时产生的蒸汽（）。

A．冲转汽轮机B．减温减压后通过凝结器C．通向除氧器D．排入大气【6】在去掉钢铠铅包或塑料铅包的电缆铅包时，可用电工刀切一环形深痕，但其深度不能超过铅包厚度的（）。

A．1/2B．1/3C．2/3D．4/5【7】按照检修管理规定，热工仪表及控制装置检修、改进、校验和试验的各种技术资料以及记录数据、图纸应在检修工作结束后（）天内整理完毕并归档。

A．7B．10C．15D．30【8】多点电子电位差计指示记录表，指针在指示位置抖动的原因可能是（）。

A．有个别热电偶虚接B．放大级增益过大C．伺服电动机轴部不清洁D．都有可能【9】如果要求放大电路有高的输入电阻，宜采用（）。

A．电压负反馈B．串联负反馈C．电流正反馈D．电流负反馈B．实现数#转换C．实现电压—频率转换D．实现模廣转换【11】下列（）应该作为电动给水泵启动的闭锁条件。

A．润滑油压低于某一定值B．出口母管压力不正常C．出口阀关到位行程信号D．出口阀门开到位行程信号【12】在单元机组汽轮机跟随的主控系统中，汽轮机调节器采用（）信号，可使汽轮机调节阀的动作比较平稳。

A．实发功率B．功率指令C．蒸汽压力D．蒸汽流重【13】在大修中改动的布置图、原理图和接线图，要求在大修结束后（）天内整理更改，重新绘制正确图纸。

A．30B．50C．60D．10【14】信号、保护及程控系统的电缆必须是（）。

A．通信电缆B．铜芯电缆C．铝芯电缆D．光纤电缆【15】RMS700系列中VBM030如不需有报警信号控制外电路，只在监测放大器上指示出来，则“允许报警1”和“允许报警2”的设置方式为（）。

文$本$开$始我厂四号机低油压保护II值的定值为（）。

A、60KpaB、50KpaC、、35KpaB我厂一期超速保护动作逻辑采用（）。

A、一取一逻辑B、二取二逻辑C、三取二逻辑C我厂灭火保护装置动作的条件是（）。

A、每层火焰信号都满足四取三逻辑B、单层火焰满足四取三逻辑三层火焰满足三取二逻辑C、每层火焰满足三取二逻辑。

A当（）条件下时盘车装置不可进行自动、手动、点动启动A、润滑油压低三值B、顶轴油压低于10MPaC、调速油压低A在（）消失时可以进行盘车的点动试验。

A、润滑油压低三值B、顶轴油压正常C、调速油压正常B我厂一、二级旁路减压电动门的关限位是靠（）实现的。

A、电动门阀位B、关机械限位C、关闭微动开关C我厂一期瓦振保护报警延时为（）秒。

A、0.01B、1C、3D、0D在我厂一期密封油联锁系统中启动空侧直流密封油泵的条件是（）。

A、氢侧密封油压低二值B、空侧密封油压低一值C、空侧密封油压低二值D、氢油压差低D我厂串轴联跳发电机的条件是（）。

A、串轴保护动作、主汽门关闭B、串轴保护动作、逆止门动作C、串轴保护动作D、主汽门关闭A我厂一期主汽门关闭的条件是（）。

A、四个主汽门关闭信号同时来B、左、右高压及左、右中压关闭信号必须有一个来C、两个高压主汽门关闭信号同时来D、两个中压主汽门关闭信号同时来B发电机断水保护动作后动作的设备为（）。

A、发电机B、逆止门C、主汽门D、调速汽门A关闭冷段逆止门的条件是（）。

A、主汽门关闭B、发电机解列C、高加水位高三值D、给水母管高二值。

B我厂汽轮机转速达到（）rpm时，超速保护动作。

A、3300B、3060C、3330D、3270D我厂一期在推轴时推向（）。

A、工作面B、非工作面C、任意方向B我厂串轴探头输出为-12V时则记录表指示值为（）mm。

A、-1B、-0.5C、0D、+0.5C我厂原4号机逆止门保护系统中逆止门保护电磁阀失电的条件是（）。

A、主汽门关闭信号消失B、发电机解列信号消失C、高加水位恢复正常D、电动门关闭D我厂断链保护中给煤机断煤信号采用采用（）控制。

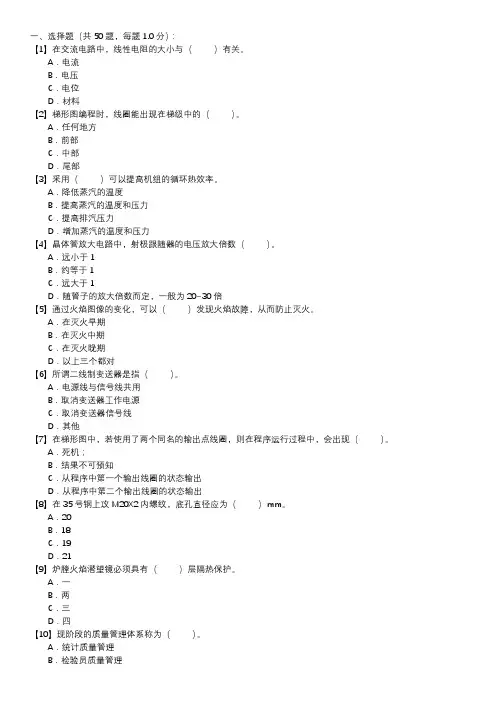

一、选择题（共 50 题，每题 1.0 分）：【1】在交流电路中，线性电阻的大小与（）有关。

A．电流B．电压C．电位D．材料【2】梯形图编程时，线圈能出现在梯级中的（）。

A．任何地方B．前部C．中部D．尾部【3】采用（）可以提高机组的循环热效率。

A．降低蒸汽的温度B．提高蒸汽的温度和压力C．提高排汽压力D．增加蒸汽的温度和压力【4】晶体管放大电路中，射极跟随器的电压放大倍数（）。

A．远小于1B．约等于1C．远大于1D．随管子的放大倍数而定，一般为20~30倍【5】通过火焰图像的变化，可以（）发现火焰故障，从而防止灭火。

A．在灭火早期B．在灭火中期C．在灭火晚期D．以上三个都对【6】所谓二线制变送器是指（）。

A．电源线与信号线共用B．取消变送器工作电源C．取消变送器信号线D．其他【7】在梯形图中，若使用了两个同名的输出点线圈，则在程序运行过程中，会出现（）。

A．死机；B．结果不可预知C．从程序中第一个输出线圈的状态输出D．从程序中第二个输出线圈的状态输出【8】在35号钢上攻M20X2内螺纹，底孔直径应为（）mm。

A．20B．18C．19D．21【9】炉膛火焰潜望镜必须具有（）层隔热保护。

A．一B．两C．三D．四【10】现阶段的质量管理体系称为（）。

A．统计质量管理B．检验员质量管理C．一体化质量管理D．全面质量管理【11】DCS控制系统中，控制方案的实现主要通过（）来实现。

A．控制卡件B．数字调节器C．计算机编程语言D．组态软件【12】轴承与孔配合时，利用锤击法，则力要作用在（）上。

A．轴承B．孔C．外环D．内环【13】当电网侧故障导致FCB时，若FCB成功，则单元机组带（）负荷运行。

A．5%B．15%C．20%D．30%【14】单管直流放大器由工作电源、基极分压电路、输入回路、输出回路和（）组成。

A．隔直电路B．稳压电源C．二极管D．三极管【15】在MCS51系列单片机中，4个I/O口，其中（）口是双重功能口。

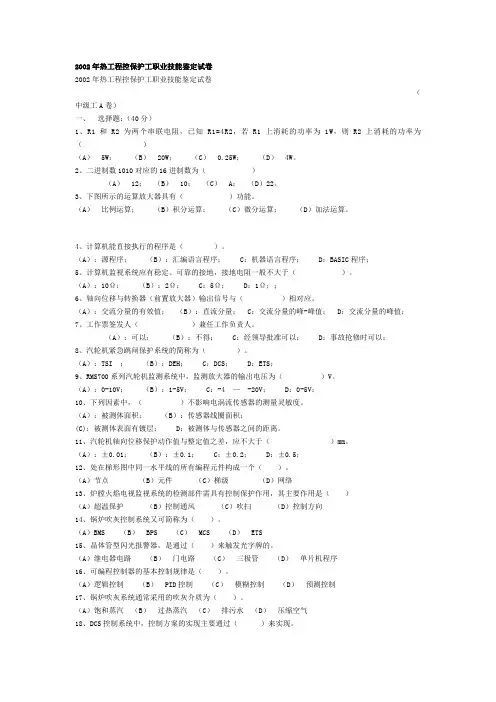

2002年热工程控保护工职业技能鉴定试卷2002年热工程控保护工职业技能鉴定试卷（中级工A卷）一、选择题：（40分）1、R1和R2为两个串联电阻，已知R1=4R2，若R1上消耗的功率为1W，则R2上消耗的功率为（）（A） 5W；（B） 20W；（C） 0.25W；（D） 4W。

2、二进制数1010对应的16进制数为（）（A） 12；（B） 10；（C） A；（D）22。

3、下图所示的运算放大器具有（）功能。

（A）比例运算；（B）积分运算；（C）微分运算；（D）加法运算。

4、计算机能直接执行的程序是（）。

（A）：源程序；（B）：汇编语言程序； C：机器语言程序； D：BASIC程序；5、计算机监视系统应有稳定、可靠的接地，接地电阻一般不大于（）。

（A）：10Ω；（B）：2Ω； C：5Ω； D：1Ω；；6、轴向位移与转换器（前置放大器）输出信号与（）相对应。

（A）：交流分量的有效值；（B）：直流分量； C：交流分量的峰-峰值； D：交流分量的峰值；7、工作票签发人（）兼任工作负责人。

（A）：可以；（B）：不得； C：经领导批准可以； D：事故抢修时可以；8、汽轮机紧急跳闸保护系统的简称为（）。

（A）：TSI ；（B）：DEH； C：DCS； D：ETS；9、RMS700系列汽轮机监测系统中，监测放大器的输出电压为（）V。

（A）：0-10V；（B）：1-5V； C：-4 — -20V； D：0-5V；10、下列因素中，（）不影响电涡流传感器的测量灵敏度。

（A）：被测体面积；（B）：传感器线圈面积；(C)：被测体表面有镀层； D：被测体与传感器之间的距离。

11、汽轮机轴向位移保护动作值与整定值之差，应不大于（）mm。

（A）：±0.01；（B）：±0.1； C：±0.2； D：±0.5；12、处在梯形图中同一水平线的所有编程元件构成一个（）。

（A）节点（B）元件（C）梯级（D）网络13、炉膛火焰电视监视系统的检测部件需具有控制保护作用，其主要作用是（）（A）超温保护（B）控制通风（C）吹扫（D）控制方向14、锅炉吹灰控制系统又可简称为（）。

一、选择题（共 40 题，每题 1.0 分）：【1】按照检修管理规定，热工仪表及控制装置检修、改进、校验和试验的各种技术资料以及记录数据、图纸应在检修工作结束后（）天内整理完毕并归档。

A．7B．10C．15D．30【2】三相异步电动机正常工作时，鼠笼绕组中的电流（）。

A．为直流电B．为交流电，频率较低C．为交流电，频率较高D．为交流电，与三相电源同频率【3】梯形图中动合触点与母线连接的指令为（）。

A．LDB．ORC．ANDD．LD-NOT【4】0.005100的有效数字是（）位。

A．6B．4C．3D．2【5】联锁控制属于（）。

A．过程控制级B．过程管理级C．生产管理级D．经营管理级【6】200MW机组在润滑油压低于（）MPa时，应跳机。

A．0.05B．0.04C．0.03D．0.02【7】在工件上钻孔时，钻头与工件不断摩擦产生切削热，这会导致钻头（）。

A．淬火B．退火C．断裂D．都不对【8】测量轴承振动的绝对式振动传感器探头采用（）原理工作。

A．差动感应B．涡流效应C．差动磁敏D．电磁感应【9】新装炉膛安全监控保护装置的炉膛压力取样孔间的水平距离应大于（）m。

A．1B．2C．0.5D．5【10】阶梯的距离不应大于（）cm。

B．40C．45D．60【11】汇线槽的形式及尺寸应根据（）及维修方便等条件选择。

A．测量点数和导线粗细B．甲方和实物配制要求C．钢材供应及现场条件D．以上答案都对【12】在工作台面上安装台虎钳时，其钳口与地面高度应是（）。

A．站立时的腰部B．站立时的肘部C．站立时的胸部D．站立时的膝部【13】中间再热机组采用旁路系统的目的是（）。

A．提高机组出力B．提高热力系统效率C．调节主蒸汽参数D．启动或低负荷时通过锅炉产生的多余蒸汽，维持燃烧【14】分散控制系统中的（）根据各工艺系统的特点，协调各系统的参数设定，它是整个工艺系统的协调者和控制者。

A．过程控制级B．过程管理级C．生产管理级D．经营管理级【15】准确度最高的热电偶是（）。

一、选择题（共 40 题，每题 1.0 分）：【1】在交流电路中，容抗与（）成反比。

A．电压的大小B．电流的大小C．频率的大小D．电动势的大小【2】新参加工作人员必须经过（）三级安全教育，经考试合格后，才可进入现场。

A．厂级教育、分场教育（车间教育）、班组教育B．厂级教育、班组教育、岗前教育C．厂级教育、分场教育、岗前教育D．分场教育、岗前教育、班组教育【3】如果要求放大电路有高的输入电阻，宜采用（）。

A．电压负反馈B．串联负反馈C．电流正反馈D．电流负反馈【4】工业电视的信号传输可采用（）。

A．双绞线B．同轴电缆C．护套线D．屏蔽线【5】变速给水泵的工作点，由（）和输出阻力特性决定。

A．给水泵效率曲线B．P-Q曲线C．变速性能曲线D．上限工作线【6】锅炉定排系统在运行过程中突然停止运行，并关闭定排总门，这种情况可能由（）引起。

A．汽包水位高I值B．汽包水位高Ⅱ值C．汽包水位低I值D．汽包水位低Ⅱ值【7】PLC系统在（）情况下会拒动。

A．PLC故障B．供电范围不合格C．条件不满足D．以上情况均可能【8】高压厂用电母线一般采用（）接线，凡属同一台锅炉的厂用电动机，均应接在同一段母线上。

A．单母线分段B．双母线C．单元D．双母线带旁母【9】OMROMC200H系列可编程控制器采用（）单片机作为其主处理器。

A．MCS51;B．MCS98;C．MOTOROLAMC68B69CPD．8031【10】热工控制图中，同一个仪表或电气设备在不同类型的图纸上所用的图形符号（）。

A．应一样B．可随意C．原则上应一样D．按各类图纸规定【11】轴向位移与转换器（前置放大器}输出信号中的（）相对应。

A．交流分量的有效值B．直流分量C．交流分量的峰一峰值D．交流分量的峰值【12】计量标准器具的准确度等级（）计量基准。

A．高于B．低于C．等于D．不定【13】火力发电厂循环水系统中循环水的作用是（）。

A．供给机组循环工质B．冷却汽轮机排汽C．冷却锅炉D．冷却蒸汽【14】全面质量管理概念源于（）。

《热工程控保护中级工》考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、在选用二极管时，其特性参数中的最大整流电流是指（）。

（ ） A.长期运行时，允许通过的最大正向平均电流； B.长期运行时，允许通过的最大电流； C.长期运行时，允许通过的最大电流的有效值； D.长期运行时，允许通过的最大交流电流。

2、0.005100的有效数字是（）位。

（ ） A.6； B.4； C.3； D.2。

3、计量标准器具的准确度等级（）计量基准。

（ ） A.高于 B.低于 C.等于 D.不定4、存放在磁盘上的文件，称为（）。

（ ）A.批处理文件；B.执行文件；C.磁盘文件；D.数据库文件。

姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线-------------------------5、计量标准就是（）。

（）A.计量基准；B.计量器具；C.计量标准器具；D.其他。

6、管直流放大器由工作电源、基极分压电路、输入回路、输出回路和（）组成。

（）A.隔直B.稳压电源C.二极管D.三极管7、根据欧姆定律可以看出，电阻元件是一个（）元件。

（）A.记忆；B.储能；C.耗能；D.以上都对。

8、在单相桥式整流电路中，晶闸管的移相范围为（）。

（）A.0～90°；B.0～120°；C.0～150°；D.0～180°。

9、MCS-51系列单片机的P3口当作第二功能使用时，P3.0作为（）。

（）A.串行口输入；B.串行口输入；C.外部中断“0”输入；D.外部中断“1”输入。

职业技能鉴定实操技能考核试题库热工程控保护工中级工试题（较难）1.锅炉吹灰顺序控制系统主要有哪些安全保护?（25）答：锅炉吹灰顺序控制系统主要有以下安全保护：1.无蒸汽喷射保护；（6）2.蒸汽压力低保护；（6）3.时间超限保护；（6）4.蒸汽压力高保护。

（7）2.送风机功能组中的送风机在启动时，必须满足哪些条件?（25）答：必须满足：1.送风机液偶油冷却风机运行。

（5）2.送风机入口挡板全关。

（5）3.送风机液偶开度为0。

（5）4.至少有1台引风机运行。

（5）5.送风机出口挡板全开。

（5）3.电动给水泵功能组启动时，给水泵在什么情况下拒绝启动?（25）答：在以下条件之一出现时不能启动：1.出口门未关；（4）2.勺管位置大于5%；（4）3.再循环门未开；（4）4.进口阀未开；（4）5.密封水压力不正常；（4）6.润滑油压不正常。

（5）4.简述顺序控制系统的调试步骤。

（25）答：1.熟悉现场设备安装情况，检查一次仪表安装是否符合技术要求。

（5）2.熟悉有关图纸资料，理解设计意图，了解有关逻辑原理。

（5）3.检查控制系统软件。

（5）4.检查控制回路接线。

（5）5.测试各工况下，系统动作是否准确。

（5）5.在DCS中，SCS系统的调试工作应达到什么目的?（25）答：1.确保所有SCS子系统所属的控制回路接线正确，信号正常，符合技术规范的要求。

（7）2.确保所有SCS子系统所属的控制系统硬件符合技术要求。

（6）3.确保所有SCS子系统所属的控制系统软件功能正确，控制逻辑符合生产工艺运行的实际要求。

（6）4.确保所有SCS子系统所属的操作画面符合技术要求，功能正常。

（6）6.炉膛火焰电视监视系统包括哪几部分?（25）答：炉膛火焰电视监视系统包括：1.炉膛火焰场景潜望镜及其控制保护系统；（7）2.电视摄像机及其保护系统；（6）3.电视信号传输线；（6）4.火焰电视监视器(CRT)。

（6）7.工业电视摄像机主要单元有哪些? （25）答：工业电视摄像机主要单元包括：1.光导摄像管（4）2.视频放大器（4）3.偏转扫描系统（4）4.对比度控制单元（4）5.聚焦线圈（4）6.熄灭脉冲形成单元（5）等。

一、选择题（共 50 题，每题 1.0 分）：【1】当机组故障、事故或重要保护开关动作等事件发生时，应进行（）。

A．程序控制B．事故顺序记录SOEC．数据采集D．以上都不对【2】MCS*51系列单片机的P3口当作第二功能使用时，P3.0作为（）。

A．串行口输人B．串行口输出C．外部中断“0”输入D．外部中断“I”输入【3】INFI-90系统采用的网络结构为（）。

A．树型B．环型C．总线型D．星型【4】大型机组给水泵采用变速给水泵的目的是（）。

A．提高泵的容量B．提高热力系统效率C．提高给水压力D．与机组大小无关【5】200MW机组在润滑油压低于（）MPa时，应跳机。

A．0.05B．0.04C．0.03D．0.02【6】热工控制图中，同一个仪表或电气设备在不同类型的图纸上所用的图形符号（）。

A．应一样B．可随意C．原则上应一样D．按各类图纸规定【7】中间再热机组采用旁路系统的目的是（）。

A．提高机组出力B．提高热力系统效率C．调节主蒸汽参数D．启动或低负荷时通过锅炉产生的多余蒸汽，维持燃烧【8】锉刀的锉纹有（）。

A．尖纹和圆纹B．斜纹和尖纹C．单纹和双纹D．斜纹和双纹【9】在WINDOWS95系统中，用（）可关闭当前的应用程序。

A．ALT+F4B．ALT+F8C．ALT+F10D．ALT+F12【10】下列汽轮机监控参数中，只作监视无保护作用的是（）。

A．轴向位移C．缸胀D．转速【11】给水泵顺序控制组泵启动时其出口阀在（）情况下应先关闭。

A．备用泵启动B．出口母管水压已建立C．任何情况下D．除A、B外【12】新装炉膛安全监控保护装置的炉膛压力取样孔间的水平距离应大于（）m。

A．1B．2C．0.5D．5【13】以下系统或设备中，仅用于模拟量控制的是（）A．DCSB．PLCC．FCSD．KMM0【14】自动报警装量应该包括显示器、音响器和（）三大部分。

A．逻辑电路B．指示电路C．输人电路D．控制电路【15】火力发电厂循环水系统中循环水的作用是（）。

一、选择题（共 40 题，每题 1.0 分）：【1】在堵转情况下，交流异步电动机的转差率为（）。

A．0B．0.5C．1D．1.5【2】300~600MW以下机组在电管局、省电力局批准期限内因计算机控制保护装置或单项热工保护装置动作跳闸，引起发电机停运，超过（）h时，定为一类障碍。

A．6B．4C．3D．2【3】热工控制回路中所使用的电器开关一般属于（）。

A．低压电器B．高压电器C．交流电器D．直流电器【4】采用矩阵电路组成控制逻辑时，在相应的行列每线之间用（）连接起来。

A．继电器B．短接线C．二极管D．焊锡【5】继电器是一种借助于（）或其他物理量的变化而自动切换的电器。

A．机械力B．电磁力C．电流D．电压【6】汽轮机轴向位移保护动作值与整定值之差，应不大于（）mm。

A．±0.01B．±0.1C．±0.2D．±0.5【7】热工报瞀信号的主要来源.有开关量信号变送器和（）。

A．报警装置B．行程开关C．被控对象的控制电路D．光字牌【8】阶梯的距离不应大于（）cm。

A．30B．40C．45D．60【9】数据采集系统DAS不包括（）功能。

A．数据采集功能B．报警功能C．事故顺序记录功能D．负荷调节功能【10】具有多媒体功能的微机系统常用CD-ROM作为外存储器。

CD-ROM是（）。

A．只读存储器B．只读硬盘C．只读光盘D．只读大容量软盘【11】（）不属于自动报警装置的组成部分。

A．显示器B．音响器C．控制电路D．启动按钮【12】在质量管理中，当需要把杂乱无章和错综复杂的数据和意见加以归纳汇总，以确切反映客观事实时，通常采用画（）的方法。

A．因果图B．圆饼图C．分层图D．流程图【13】超高压中间再热机组蒸汽系统一般采用（）。

A．单元制系统B．母管制系统C．切换母管制系统D．集中母管制系统【14】在可编程控制器中，梯形图程序的基本组成是（）。

A．子程序B．用户程序C．网络D．梯级【15】在检修调试顺序控制系统时，若电动机的控制回路已受电，则控制开关应打在（）。
