3Ｄ打印笔教案目录第一课走进3D世界(3Ｄ打印作品欣赏)第二课 3D打印笔初体验第三课平面绘画技巧第四课框架绘画技巧第五课曲面绘画技巧第六课组合型绘画技巧一、走进3D世界一、我们眼中的3D大世界我们生活的世界是一个三维的立体的世界,但是我们画画、写字、拍张都是以平面的形式来展现我们这个五彩缤纷的世界,这就很难体现出我们创意出我们想象中的世界。

让我们来简单欣赏一下几个三维物体。

一个正在专心致志采花的蝴蝶。

（左边:实物图片右边:手绘图)法国巴黎著名建筑物埃菲尔铁塔(左边：实物图片右边：手绘图）一辆正在轨道上飞驰行驶的火车。

（左边：实物图片右边：手绘图)电影动画中的可爱人物小黄人。

（左边:实物图片右边：手绘图)看了这么多的图片，小朋友们看着是不是都很熟悉，可能你家里就有这样的玩具或者图片,但是你有没有想过,自己是不是可以用笔创作一个自己的玩具,而不是简简单单的只在纸上画来画去或者只是去玩具店买一个别人生产好的。

那我大胆的告诉你,你可以的。

二、一只神奇的笔首先，我想请问各位小朋友,有没有听说过神笔马良的故事，如果大家没有听说过我先给大家讲讲这个美丽的故事。

马良梦到一个白胡子老头赠送给一只神笔,无论他画什么都能成真。

自从有了这个神笔后马良画的东西都能从纸上跳出来变成现实。

那么，你是不是也想要一个这样的笔呢？下面我就给各位小朋友介绍一只马良的笔,也让你插上梦的翅膀任意创作自己的玩具。

做到神笔在手,“天下我有”。

工具/原料线材:1.75mｍ PCL材料３D打印笔一支方法/步骤1插入直流电源,等待预热过程。

红灯亮。

2当红灯亮后,按出料按钮，插入和推动耗材。

3等耗材出来后，就开开始制作绘画了。

4按无极变速按钮,你可以调节出料的速度。

5当完成绘画时，按退料按钮,拉出耗材。

6最后清理笔头留下的废料。

注意事项:1.退耗材之前,要先按出料键，让头部的耗材充分加热后在进行退料，可避免堵头延长打印笔寿命。

２.打印笔头为进口隔热材料，硬度中等,拆卸笔头要按正确方法操作，以防拆断。

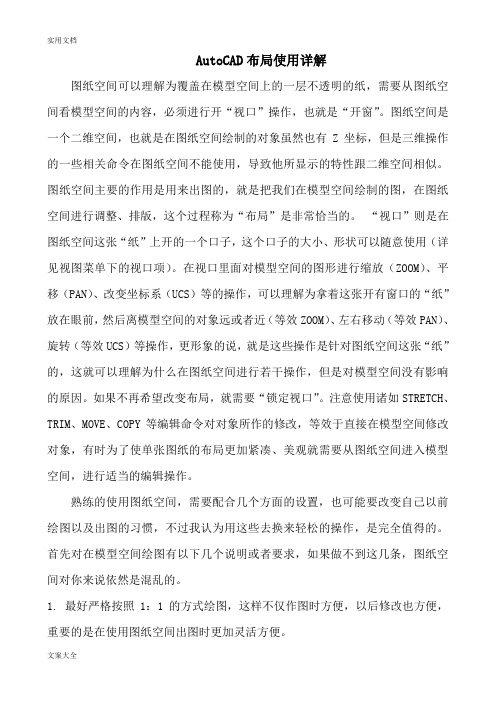

AutoCAD布局使用详解图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。

图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。

图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。

“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。

在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。

如果不再希望改变布局，就需要“锁定视口”。

注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。

熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。

首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。

1. 最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。

2. 明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD单位，用厘米为单位，那么1米就要用100个CAD单位，需要说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度。

如何用W P S制作小册子集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#用WPS制作小册子的方法出版小册子你自己也能制作公司内部手册、内部出版物或个人打印收藏资料小册子等，常需要将一张大幅面的纸张对折成正反共四面来打印，四面四个页码，页码并不连续，但从折痕处折叠，用骑马钉装订成册，页码就连续了。

这在印刷厂来说，简直是小菜一碟。

但是，自己用电脑设计打印这样的册子，实现起来就有点难度。

下面，我给大家介绍用金山WPS文字处理软件进行书籍折页打印，制作和打印一本这样的小册子的具体方法。

一、纸张尺寸选择设计小册子所用的最大版面尺寸，就是你的打印机能够支持打印的最大幅面。

比方说，如果你的打印机最大支持A4纸，那么在屏幕上设计页面就最大只能设置为A4。

A4纸对折以后，刚好相当于A5纸的尺寸。

启动WPS文字软件，执行“文件→页面设置”菜单命令或双击页面左上角的空白处，打开页面设置对话框，在“纸张”选项卡设置纸张大小为A4。

二、折页参数设置切换到“页边距”选项卡，在其“页码范围”一栏中选择“多页”一项后边的内容，该下拉列表框共提供3项内容可选：其中“普通”表示我们平常所看到的普通排版方式，不折页；选“书籍折页”方式打印的小册子，从左向右翻阅，也就是我们目前常看的图书样式；“反向书籍折页”方式打印的小册子，从右向左翻阅，就像古籍阅读顺序类似。

因为我们目前一般多采用现代阅读方式，所以我们选择“书籍折页”。

这时纸张自动设置为横向，同时下面出现“每册中的页数”下拉框，我们一般选择“全部”。

关于“每册中的页数”这个参数，说明书中没有说明，使用者容易在这个问题上犯糊涂，不知该如何选择，故有必要说明一下：由于构成小册子的每张纸都被分割成左右两部分，而且需要双面打印，因而每张纸上共有4页纸张相连但版面独立且不连贯的内容（折叠后才能内容连贯），所以每册中的页数都是4的倍数，如4、8、12等。

如果页数不多，可选择“全部”，打印出的内容用一个骑马钉装订在一起。

画施工图的朋友们，我们来讨论一下这个布局画图吧！布局画图，就是在CAD的模型空间旁边的布局面板里面画图，以切入视口，设定比例，外套图框的方式来画图。

布局画图我也是看的多，用的少，所以我对于这方面的知识系统也还不完备，前段时间借助拓者吧发布了一个“施工图怎么画才能画得好之我见(十年行业经历原创)"的帖子，各位同行朋友的大力支持让我看到了这个话题重新专门讨论的必要性。

所以我现在提出一些基本的东西和问题，大家一起来完备这个知识系统吧！感谢大家对我帖子的大力支持-------------------------------------------我分割我快乐-----------------------------------------从我近年在大型工程公司及上海同学那边的全套图纸研究以及结合实践来理解:布局画图主要是通过一个底图多种图层管理以及比例速控的手段来达到快速画图的目的,E-07~E-10 棋牌室立面图.rar(773.58 KB, 下载次数: 1053, 售价: 5 金币)具体来说:如果你在模型空间画图,比如说一套四层别墅,通常我们能看到一二十个底图,排得整齐划一,也分得很清楚.什么原结构,平面布置,吊顶图,水电强弱电,空调图等等,可是比如说象别墅图纸,一旦墙体图改动,所涉及的一二十张图全部要手动去一张张地修改,而且如果量再大一点,比如说*层到八层的一个大型酒店,那这个工程量就非常之大了,而且很容易出错,再一个图纸内容也排得非常多,运行起来非常慢,我曾经就是模型空间多年画图,我发现一个别墅如果平面图加立面图都是一个文件,打开就已经非常慢了.布局画图则不然,你只在模型空间里看到两三张底图,,且该图上密布了非常多的图例,连线,标注,因为跟平面布置相关的图,如墙体定位图,地面铺理图,强弱电图,都被布局功能中画图所取代了.这样省掉了三分之二以上的底图.从而大大节省了图纸运行内存,提高了作图效率,也很大程度上避免了出错.因为你改一下底图,实际就等于说全部图都相应改动了.明白我的意思吗?因为这些附生图纸都用的是同一个底图,但它们的图例,连线,图块,全是在视口内通过本视口相关图层冻结来控制显示和打印的,这是一个很好的方法.现在上海的各大装修公司,都是这样画图的.补充说明:底图其实就是平面方案墙体图,如果一个平面方案图确定了,墙体,门窗,家具都定位了,这样其它的吊顶图,地面图,强弱电插座图,水路图,消防图,空调图全是根据平面方案来设计的,所以这个平面方案图就叫做底图.如果平面方案变了,那肯定其它所有相关图纸全都要变.就是这个意思,大型工装类如果层数多的话,改动规模是相当大的.所以才提倡要用布局画图.--------------------------------再分割也快乐----------------------------------------初学布局画图,只想弄明白一个基本的概念顺序,请多指教!!谢谢!!我用的是CAD2004中文版的.1.进入一个新布局，跳过打印设置，把原来的默认视口删除,先粘一个1：1的A3图框进来。

RGB空间转换到你的打印印刷CMYK空间间并进行屏幕校样。

RGB工作空间转换到CMYK工作空间是最困扰设计师的转换，很多设计师都在寻求尽量少的颜色转换带来的改变，还有些人天真的幻想能保留住全部的RGB色彩。

但这在实际工作中是不可能的，因为任何CMYK的色彩空间比RGB色彩空间要小的多。

我们拿色彩空间相对较小的sRGB（比你的显示器的色彩空间小，比adobe RGB更小），来和相对较大的国内天津东洋油墨＋铜版纸的CMYK色彩空间（比美国印前色彩空间还大一点），做个对比。

如图：此主题相关图片如下：网格显示的是sRGB色彩空间，颜色显示的是天津东洋油墨的色彩空间，除了黄色部分比sRGB大一些外（而黄色在印刷中是人眼分辨最差的，大了也每什么太大的作用），其余都比sRGB小很多。

尤其是蓝色、玫瑰红、绿色部分小的更多，这也是我们经常在RGB转CMYK 时能明显看见的颜色变化部分！色彩空间决定了这种转换会出现比较严重的色彩变化和颜色损失，而CMYK色彩空间时我们最后印刷要必须使用的色彩空间。

这种转换的颜色损失是不可避免的，我们只能做到尽量减轻这些颜色损失，有两种办法可以尽量减轻。

a、在转换CMYK的过程中，每次都对比一下“可察觉的”、“饱和度”、“相对比色”、甚至“绝对比色”这四中转换意图出现的不同效果。

可在转换为配置文件面板中勾上预览，分别去去观察这四种转换方式哪种最符合你的要求。

我们推荐在“可察觉的”和“相对比色”两种里面选择。

因为这两种比较符合设计师的眼睛直观要求，“可察觉的”转换出来的颜色会整体淡一点，但颜色内部之间的关系和差别比较好。

“相对比色”转换出来的颜色相对浓艳一点，但颜色内部的差别会减小。

“饱和度”颜色最浓重，但颜色会混到一起，比较接近的颜色差别会过小，通俗讲会发闷。

“决对比度”是印刷校样时最后才转换用的，适合不同CMYK之间的转换和互相模拟，不适合RGB 到CMYK的转换！转换完成后，在屏幕上通过视觉尽量去调整颜色（photoshop中强大的颜色强大的调整功能相信大家都会使用），使颜色达到或基本接近你所需要的效果（这里一般只能做到尽量接近，完全恢复RGB的颜色是绝对不可能的）。

文章网址/xyjzhmg/blog/item/97677202523ac295e850cd59.html用word绘图的方法详解（一）鄙人自1995年起，就对电脑产生了浓厚的兴趣，由于囊中羞涩，直到2000年才下决心花8000多元买了一台联想电脑及打印、扫描外设，10G硬盘，64MB内存，赛扬533处理器，就是这个当时还属中上档次的宝贝，操作系统也只能装个Win98，最多Win2000而已，办公软件则弄个Ostar，最多弄个WPS，Office吗？装不了！杀毒软件也内存告急。

这么个冬冬一直想方设法优化、精简系统和应用软件，凑合着用到2007年，学电脑就是从处理图片开始的，用的是系统自带的mspaint画图程序。

现在用的也不过是赛扬1.1G的杂牌二手电脑，基本能满足需要。

好在2003年办公室的一台联想电脑比我自己的高级一点，第一次用上了Office，自然就迷上了word的画图功能，当时又是教地理，网上下载的资料中，许多地理图形无法清晰打印，就用word来依样绘制，包括地图。

2005年的时候，学校新建一座教学大楼，校门也移址改建，进出校门如同进出公园一样，景致非常美。

于是心血来潮，要给美丽的校园画个平面图。

Photoshop没听说过，更不用提Autocad，用老工具word 绘图吧。

许多东西都是摸索着来，凭着一张校园旧貌的简图作底，靠步量、目测，尤其是新建的教学大楼和校门新景观地形地貌，前后花了一个多月，终于画出了一副比例精确，内容细致，颜色漂亮的校园平面图，也因此才对word绘图有了比较深刻的认识。

平面图一亮相，没有一个人相信仅用word绘图工具，就能画出这样精细的校园平面图，都赞不绝口。

此外，自己家里两次新建楼房，基本的建筑空间设计和装修设计图，都是自己用word画好交给施工人员用的。

因此，我敢说，除了处理照片、精美广告设计等外，一般的图形，尤其是平面图，有word绘图工具就已经足够了。

说这些的目的，是使各位对word绘图有信心，没有必要动辄就用那些个大得吓人，操作不便，需要专业知识才能使用的Phtoshop、Autocad之类。

[教学]：一步一步教你利用图张空间进行打印下面仅以HP DesignJet 1055C绘图仪为例介绍利用ACAD的图张空间打印A1横向图幅图张，来介绍如何在模板图中建立符合国标要求的布局并快速出图的方法和步骤。

步骤一：先将HP DesignJet 1055C绘图仪安装为windows的系统默认绘图仪，然后设置HP DesignJet 1055C绘图仪的纸张尺寸如图一。

步骤二：利用R2000画出A1的标准图框，尺寸以毫米为单位(841X594)如图二。

步骤三：新建一个R2000文件，并进入布局的页面设置，设置打印设备如图三。

步骤四：设置布局设置如图四，并按确定。

步骤五：左键点击布局，输入earse，删除图五所示的视口线。

步骤六：在命令行输入-vports命令，选择充满。

步骤七：copy刚才在模型空间里画的A1图框，把它paste到图形当中，并用move命令移动这个图框，注意不要让图框超出虚线所示的范围。

要准确定位的朋友可以自已查看860X620的可打印区域并根据A1图框尺寸放置图框所在的位置。

步骤八：放正图框后，就可以删除跟虚线重合的哪道视口线。

在命令行输入-vports命令，选择P画出如图所示的视口.步骤九：选择文件菜单，并保存为标准一号图框。

至此我们常用的在图张空间里的一号图框就建成了。

步骤十：假设我们要打印如下的文件，先将图形文件打开，进行布局。

以下几个这些步骤都是在布局状态下进行。

步骤十一：在底下的布局按右键，选择=》来自样板，选择我们刚才建好的标准一号图框，并点击底下的模型，这时视口线变粗。

点击进入模形空间这是关键，如图红色处。

步骤十二：在命令输入zoom命令，选择S选项，输入0.02XP。

这个打印比例相当于我们在模形空间的1:50的打印比例，计算公式是0.02XP乘以50=1。

步骤十三：在命令输入pan命令，平移整个图形，直至构图满意为止。

步骤十四：在刚才的布局上点右键，选择=》移动或复制，就可以进行另一张图的布局。

我们打开CAD时默认的绘图区是在模型空间（model space），我们在里面进行二维、三维作图。

只会二维作图的人，不能算是了解CAD的全貌，如果你作过三维图，对…模型空间‟一词中的…模型‟理解起来更容易。

有些人将所有操作都在这个模型空间进行，诸如绘图、标注文本、标注尺寸、绘制表格、插入图框等等，有些书上也是这样教的。

但这种做法是从2.x版到10.0版的九十年代中期以前的做法（那些版本都是DOS环境安装和运行），那时还没有图纸空间。

如果谁现在还这样做，我会开玩笑地说他是上世纪的古董。

在AutoCAD_R12版本的时候，推出了一个功能——paper space（图纸空间）。

当时很少有人知道，教材上也鲜有介绍。

我是在浏览…help‟时偶然发现有一个叫做…paper space‟的东西（当时没有汉化版），出于好奇，认真研究了一番，觉得这是个很有用东西。

但是这个好东西隐藏得很深，在界面上根本找不到激活它的菜单项或命令按钮。

只有在命令行改变系统变量TILEMODE的值才能进入paper space。

到了R14版，为了推广这个好东西，软件包里提供的范图大部分都是用图纸空间布图的。

并且在界面上提供了菜单选项和按钮。

可是绝大多数人仍然对它视而不见，教科书上也不做详细介绍，个别书上只是在三维绘图一章简略提及，告诉你有这么个东西。

鉴于人们对好东西视而不见的…睁眼瞎‟现象，到了2000版，在界面上又增加了…layout‟(布局)标签，下方的一排按钮由双击激活改为单击。

（没有安装2000版，下图以2004版为例）1.图纸空间的用途1.1什么是图纸空间？图纸空间相当于一个面板。

在这个面板上可以绘制二维图形、写文本、标注等等。

总之，在模型空间能够执行的二维操作基本上都可以在图纸空间执行。

但它不支持3维命令。

这个…面板‟最重要的功能，是可以在其上嵌入…视口‟(viewport)，这也是它之所以有用的原因。

每个视口好比一个连着摄像机的监视器，可以在视口中观察模型空间的图像。

AutoCAD模型空间和图纸空间AutoCAD有二个作图空间，模型空间和图纸空间。

顾名思义，模型空间就是指所画的实物，而图纸空间就相当于我们的图纸。

这种说法只是帮助我们理解而已，严格一点是有破绽的。

因为，一方面，我们不用图纸空间照样画图出图。

事实上，R14以前，用图纸空间出图的案例相当少，我们都习惯在模型空间画图，然后设定打印比例缩小打印。

另一方面，图纸空间也是作图空间，由图纸空间出图，理论上照样可以设定打印比例。

一、基本概念这么说很显然，图纸空间并不是非用不可，既然大家要用，肯定有很多好处。

有的朋友急了：“什么好处呢？”，且慢，要理解图纸空间概念，我们还是从最基本着手，先来看看几个概念：1。

图纸空间也是作图空间，它同样可以像模型空间一样作图（加注：三维图不能作）2。

二个空间三个状态二个空间：模型空间，图纸空间三个状态：模型空间（平铺），模型空间（浮动），图纸空间模型空间（平铺）就是正宗的模型空间，就是我们安装后打开软件所在的空间，也就是我们过去习惯上的作图空间。

模型空间（浮动），实际是在图纸空间，但把视口激活，被激活的视口回到了模型空间，也即图纸空间上不仅是块透明的玻璃，而且在玻璃上开了个口子，能够透过口子操作模型空间上的对象。

图纸空间，在模型空间上罩了一块玻璃，只能看不能修改模型空间上的对象。

3。

模型空间（平铺）在模型空间，模型空间（浮动）在图纸空间我们一定要注意，模型空间（浮动），它叫成模型空间，但实际上状态在图纸空间，只不过把图纸空间上的视口激活而已。

为什么把它归到模型空间，是因为被激活的视口相当于回到了模型空间，可以编辑对象，也可以增加对象。

4。

视口比例视口比例就是用Zoom设定的屏幕比例。

因为视口被激活后，相当于回到的模型空间，用zoom可以平移，也可以缩放。

我们在模型空间时的Zoom缩放是相对于屏幕的，在图纸空间，视口尺寸不变，激活视口内的缩放便相对于视口了。

这样，就有一个视口比例感念。
