GZF800－IIICDMA移动通信光纤直放站工程作业指导书产品型号：GZF800-III型CDMA移动通信光纤直放站代号：部门：武汉虹信通信技术有限责任公司工程服务部拟制：喻俊 2004年11月06日审核：年月日标准化：年月日批准：年月日前言本书的编写主要面对工程技术人员在工程施工、开通、维护方面的基本操作方法，适用型号为GZF800-III型光纤直放站。

本指导书适用于以下机型：本公司产品在研发过程中秉承持续改进，不断完善的原则，今后产品如有升级，将另行说明。

说明：本书的使用者为取得客服一级专业等级以上的工程技术人员。

目录第一章系统概述 (1)1.1 概述 (1)1.2 系统功能和特点 (2)1.2.1 功能简介 (2)1.2.2 系统特点 (2)1.2.3 传输距离 (3)1.3 系统框图 (4)1.4 技术指标 (5)1.5 光路应用方式 (6)1.5.1 一拖一 (6)1.5.2 一拖多 (7)第二章系统安装 (8)2.1 安装要求 (8)2.1.1 基本安装条件 (8)2.1.2 建议安装条件 (8)2.2 安装流程 (9)2.3 工程准备 (10)2.4 硬件安装 (11)2.4.1 近端机的安装 (11)2.4.1.1 设备安装 (11)2.4.1.2 无线MODEM安装 (11)2.4.1.3 耦合基站信号 (12)2.4.1.3 近端单元连线示意图 (13)2.4.2 光纤的安装 (14)2.4.3 远端机的安装 (14)2.4.4 天馈线安装 (15)2.4.4.1 重发天线及连接的馈线 (15)2.4.4.2 室外天线安装 (16)2.4.4.3 室内天线安装 (17)2.4.5 电源和接地 (18)2.4.5.1 连接电源 (18)2.4.5.2 接地 (18)第三章监控软件操作 (19)3.1 网管的登录 (19)3.2 直放站的添加 (19)3.2.1 节点添加 (19)3.2.2 添加直放站的参数选择 (20)3.4 直放站参数设置 (21)3.4.1 编号设置 (21)3.4.2 通信参数的设置 (21)3.4.3 告警使能的设置 (22)3.4.5 衰减量的设置 (22)3.4.6 开关量的设置 (22)3.4.7 非功率门限的设置 (23)3.4.8 参数校准的设置 (23)3.4.9 智能参数的设置 (23)3.4.10 工程智能的设置 (24)3.4.11 隔离度的设置 (24)3.4.12 上行（下行）调测的设置 (24)3.4.13 单片机复位设置 (24)3.4.14 信道映射表的设置 (24)3.5 直放站参数查询 (25)3.5.1查询通信参数 (25)3.5.2查询直放站参数 (25)3.6 MODEM联机测试步骤 (25)第四章设备的开通 (27)4.1 调测流程 (27)4.2 调测工具及仪表 (27)4.3.1 天馈调整 (28)4.3.2 测量天馈系统的驻波比 (28)4.3.3 测量输入电压 (28)4.3.5 直放站参数调试 (28)4.3.5.1 准备工作 (28)4.3.5.2 光路测量 (29)4.3.5.3 参数调试 (29)4.4 上下行平衡和上行干扰 (31)4.5 一拖多调试注意问题 (31)4.5.1 远近效应 (31)4.5.2 上行底噪 (31)4.5.2.1 直放站并联时的上行底噪 (31)4.5.2.2 直放站串联时的上行底噪 (32)4.5.2.3 直放站混联时的上行底噪 (32)4.5.2.4 直放站上行底噪调整 (32)4.6 网络测试 (33)4.6.1 呼叫测试 (33)4.6.2 路测分析 (33)4.6.3 基站数据 (34)4.6.4 常见问题分析 (35)第五章系统维护 (36)5.1 系统维护的基本要求 (36)5.2 维护工具、仪表、材料 (36)5.3 维护测试 (36)5.3.1 交流供电电压的测试 (37)5.3.2 电源模块直流输出电压的测试 (37)5.3.4 光纤通路检查 (37)5.3.5 天馈系统的驻波比测试 (38)5.3.6 呼叫测试 (38)5.3.7 监管测试 (38)5.3.8 接地系统的检查 (38)5.3.9 馈线接头防水检查 (39)5.3.10 设备内部检查 (39)5.4 保养维护 (39)5.5 模块更换 (39)5.5.1 卸载模块 (39)5.5.2 标记模块 (39)5.5.3 模块返修 (39)5.5.4 更换模块 (40)5.5.5 设备还原 (40)第六章常见故障与处理方法 (41)6.1 监控常见故障与处理方法 (41)6.1.1 监控软件无法连通直放站，显示“通信链路故障” (41)6.1.2 拨号失败 (41)6.1.3 短消息发不出去 (42)6.1.4 拨号方式下收信息超时 (42)6.1.5 直接串口情况下超时 (43)6.1.6 初始化Modem失败 (43)6.2 设备常见故障与处理方法 (44)6.2.1 远端下行输入与下行输出值不稳定 (44)6.2.2 下行信号良好，拨打1001难以上线 (44)6.2.3 搜索窗参数设置 (44)6.2.4 设备参数设置 (45)6.2.5 上行底噪的降低 (45)第一章系统概述1.1概述CDMA移动通讯是利用空中无线信道来通讯的，而无线传播受地形地物的影响较大，并且基站的数量和布放地点受到一定的限制，因此在移动通讯网络中存在有许多无线覆盖盲区或无线信号干扰区，造成移动用户不能接入、掉话或者通话质量降低。

光缆线路施工作业指导书一、前言随着信息化和数字化的迅速发展，各行业对通讯和网络的依赖也越来越大。

而光缆作为网络传输的关键部分之一，施工的重要性也随之增加。

因此，编写本指导书旨在明确光缆线路施工的流程和要求，规范施工作业，提高工作效率和质量。

二、施工前准备2.1 项目经理安排人员项目经理应该根据实际情况，合理安排施工人员。

同时，施工人员应具有相关的专业知识和技能，并参加过光缆线路施工方面的培训。

2.2 现场勘测在施工前，应对施工区域进行充分的勘测，包括地形地貌、地下管线、交通状况等，根据现场情况进行合理的布线方案，以确保施工的顺利进行。

2.3 安全措施在施工中，应按照相关法规和标准，对施工区域进行安全评估，制定安全措施。

对施工人员应加强安全培训，提高安全意识。

同时，应配置必要的安全装备，如安全带、防护眼镜等。

2.4 施工设备准备施工设备的准备需要提前做好，如光缆切割机、光缆清洗器、光源等。

同时，施工人员应进行设备的检查和试验，保证设备正常运转。

三、施工流程3.1 光缆布线在布线前，应仔细查看施工区域的场地条件和光缆线路布设情况，设计好光缆的布线方案。

光缆的布线方式多种多样，如挂设、敷设、穿管等。

在根据具体情况选择不同的布线方式的同时，还需要注意避免电磁干扰，保证光缆的质量。

3.2 光缆接头连接在施工时，必须对光缆进行接头连接。

光缆的连接方式主要有机接头和焊接两种。

接头连接需要精细、耐心、专业，需要给予充分的时间和注意力，防止出现质量问题。

3.3 光缆固定施工后，必须对光缆进行固定，避免外部因素的影响和光缆的受损。

光缆可以通过卡夹、管道和抱夹等方式进行固定，需要遵循固定标准和要求。

3.4 光缆测试在施工结束后，需要对光缆进行测试，确保施工的质量和稳定性。

测试方式有单项测试和双向测试两种，其中双向测试效果更准确，需要特别注意。

四、工作注意事项4.1 安全第一施工中要树立安全意识，充分考虑和评估施工现场的安全情况，合理布置设备、装备和人员，遵守安全操作规程和标准，并及时处理安全事故和紧急情况。

光纤活动连接器作业指导书
一、引言
二、光纤活动连接器的组成部分
1.连接插芯是连接光纤的关键部分，通常由陶瓷或者金属制成；
2.插入套管是连接插芯和外壳的重要部分，保护连接插芯同时确保插芯能够自由插入；
3.外壳是连接器的外部保护部分，通常由塑料或者金属制成。

三、光纤活动连接器的使用方法
1.准备工作
a)检查光纤连接器的外观是否完好无损；
b)清洁光纤连接器的连接面，以确保连接质量；
c)确保连接光纤的两端长度相等。

2.插入与拔出
a)斜插法：将连接器以45度角插入插孔，插入到底部后再慢慢将连接器转为水平方向；
b)斜拔法：将光纤连接器以45度角拔出插孔，避免受力过大；
c)确保插入和拔出动作平滑，避免对光纤连接造成损伤。

3.测试与检查
a)使用光纤测试仪进行光信号的检测，确保连接质量良好；
b)检查连接器的外观是否干净，无损伤。

四、光纤活动连接器的注意事项
1.避免连接插芯与外壳相碰撞，以防损坏连接器；
2.注意防尘，避免灰尘进入连接器，影响连接质量；
3.注意温度和湿度的变化，避免过高或过低的环境对连接器造成损害；
4.当连接器长时间不使用时，应将其保护好，避免外界因素的侵害；
5.定期对连接器进行清洁和维护，以确保连接质量。

五、结尾内容
编写人：（姓名）
日期：（日期）。

光纤技术作业指导书文件需发放部门□营销部□研发部□光纤技术部□光棒生产部□光纤生产部□设备部□工程部□财务部□物控部□质保部□IT部□人力资源行政部‘作业指导书修改履历表1.范围本公司使用的光纤截止波长测量仪（....）2.引用文件《GB15972.44-2008-T_光纤试验方法规范_第44部分截止波长》《G652D单模光纤检验规范》3.术语截止波长：保证单模光纤实现单模传输的最小波长。

模场直径：指单模光纤中基模场的电场强度随空间的分布斑的直径。

4.内容4.1 设备名称光纤截止波长测试仪PK22004.2 测试工具切割刀（FK11-PK型）、米勒钳、光纤夹具、等。

4.3 操作程序4.3.1 打开电源，机器预热30分钟，开机后，屏幕出现如图(1)所示画面。

图(1)4.3.2测试程序4.3.2.1光谱衰减测试程序（1）将光纤外端与内端去除涂层后，将两端光纤处理后分别放在 INPUT处和OUTPUT处，与设备构成回路。

（2）在图(1)界面上选择F2 ---Spectral Attenuation (SPECCUT)，进入测试界面。

（3）用旋转钮调节至画面清晰（F6-X方向，F7-Y方向，F8-调焦），中心对准十字后，并打一个280mm直径的大圈和一个60mm直径的小圈。

（4）当INPUT端LOCKED时，取出内端光纤，从外端截取2m光纤，将新端面放在OUTPUT处按F1-Continue，继续测试。

（5）将数据上传到数据库。

4.3.2.2截止波长测试程序(1)取待检光纤2m±0.2m，将两端光纤处理后分别放在 INPUT处和OUTPUT处，与设备构成回路。

(2)在图(1)界面上选择F3-Cutoff，进入测试界面。

(3)用旋转钮调节至画面清晰（F6-X方向，F7-Y方向，F8-调焦），中心对准十字后，并打一个280mm直径的大圈。

(4)按F1-Continue，输入光纤盘号，长度（2m），再按F1-Continue开始测量。

1.目的介绍光纤技术部部门职责与组织结构2.范围适用于光纤技术部。

3.职责负责光纤生产中的技术及质量支持工作。

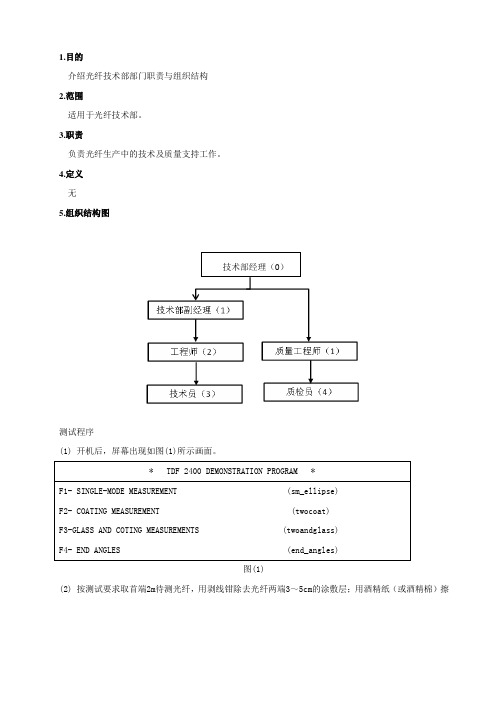

4.定义无5.组织结构图测试程序(1)开机后，屏幕出现如图(1)所示画面。

* TDF 2400 DEMONSTRATION PROGRAM *F1- SINGLE-MODE MEASUREMENT (sm_ellipse)F2- COATING MEASUREMENT (twocoat)F3-GLASS AND COTING MEASUREMENTS (twoandglass)F4- END ANGLES (end_angles)图(1)(2)按测试要求取首端2m待测光纤，用剥线钳除去光纤两端3～5cm的涂敷层；用酒精纸（或酒精棉）擦技术部经理（0）(3)拭涂层剥除部分，分别放在入射端与出射端，与设备构成回路。

(4)按F1，选择SINGLE-MODE MEASUREMENT，根据提示，输入光纤号、光纤长度后，开始测试。

(5)按F1-Continue，按F5，光纤自动查找，按F6（X轴对中键）并转动旋扭，使光纤水平移动以对中，按F7（Y轴对中键）并转动旋扭，使光纤上下移动以对中，按F8（Z轴聚焦键）并转动旋扭，使可见部分的外边缘聚焦清楚。

(6)画面出现入射端光纤端面，用旋转钮调节至画面清晰。

机器首先自校end angle是否合格（end angle测试值<2.5，表示端面切割合格），否则表示端面切割不合格，需重新再切，重复2、3，直至end angle 合格，继续测试，得出包层直径、包层不圆率数据。

4.3.2.1涂覆层直径的测试程序（1）按F1+M测试主菜单（或按F10后选E再键入tdfg进入）。

（2）按F2选择“COATING MEASUREMENT”，进入测试状态，根据提示，输入光纤号、长度后回车。

（3）取日常点检光纤约10cm，用无水乙醇纸(或无水乙醇棉)擦拭，保证光纤清洁（注：不剥除涂敷层），使用夹持器夹住光纤在涂覆测量单元设备上用专用刀切断后，将测量口拨到LOAD状态放入光纤后拨回MEASURE状态，按F1开始测量。

青海中利光纤技术有限公司管理体系文件文件名称：光纤拉丝作业指导书文件编号：版本号：A.1页数：13生效日期：编制部门：生产技术部文件需发放部门□营销部□研发部□光棒生产部□光纤生产技术部□设备部□工程部□物控部□质保部□人力资源行政部□IT部□财务部拉丝作业指导书修改履历表记录编号：光纤拉丝作业指导书1、光纤拉丝准备1.1 拉丝机的启动1)设备部负责打开所有装置的电源（测量装置需要在拉丝开始前20 分钟打开）。

2)设备部负责打开所有工艺气体主管路上的阀门，并根据《光纤拉丝工艺点检表》检查气压设置是否正确，确保无异常。

3)设备部负责开启工艺冷却水（开启前需要检查炉子无漏水现象）。

4)设备部负责打开拉丝塔洁净空气开关（拉丝过程中洁净空气应始终被打开，以保证拉丝区洁净空气环境）。

5)设备部负责开启计算机，登陆WinNt操作系统和打开NOMOS控制系统（operator登陆）。

6)检查各线工艺配方是否设定正确（如3＃生产线工艺配方为M.LINE3.001）。

1.2 光纤拉丝炉检查和清洁1)检查拉丝炉石墨件使用时间，对照如下表格，如果超出时间范围立即更换。

2)每一根预制棒拉丝结束以后必须清洁拉丝炉子（不拆炉子在线清洗）。

除一体化保温层外，每五根预制棒拉丝结束后进行石墨件的拆炉清洁，如在拉丝过程中发生异常情况，不到5根棒也需要拆炉子。

3)冷却炉子到室温。

4)戴上洁净手套（清洁炉子时需要两个操作工配合）。

5)辅操工将延伸管出口处的炉门开到最大，接上真空管抽气，主操工用刷子清洁，辅操工配合抽气，将清洁过程中产生的粉尘清除干净。

最后需要开关炉门，将炉门上附着的粉尘吸干净。

6)主操工先用短刷子清洁中心管和马弗管。

7)然后用长刷子及洁净纸反复清洁延伸管内壁，直到洁净纸不会变黄为止。

8)再用短刷子清洁中心管和马弗管。

9)最后用氮气枪进行吹扫干净（吸尘器在底下抽气）。

10)如果中心管和马弗管污染结晶严重，需将中心管和马弗管从炉子中取出，到石墨清洗间清洗。

（穿零件工序）ZY-04A/0第2页 共14页一、设备及工具：剥线钳、陶瓷剪刀。

二、主要原材料：散件、光缆。

三、适用范围：该工序适用于跳线穿零件工序。

四、工艺步骤：选散件、穿零件、剥光缆。

五、工艺内容 ： （一） 选散件根据派工单要求选择相应的连接头散件 （二）穿零件按正确的方向和顺序将标识环、尾套、压接环Ⅰ、 压接环Ⅱ和主体零件依次套入光缆 （三）剥光缆按表中长度要求用剥线钳剥除PVC 外被，并套上弹簧。

六 、工艺要求 ：1、φ3跳线用直径为φ3的标识环,φ2跳线用直径为φ2的标识环；2、穿φ3光纤跳线时，手拿12条光缆，位置大约在150mm 处。

光缆型号 FC 烽火SM φ325±1mm编 制校 对审 核ZY-04A/0 第10页共14页一、设备及工具：插损/回损测试仪、测试适配器、上定位环工装、绕线棒、标准测试线。

二、主要原材料：定位环、反射油、光纤跳线。

三、适用范围：该工序适用于尾纤型产品、适配器、衰减器、插芯套组件的损耗测试工序。

四、工艺步骤：校准、测损耗值。

五、工艺内容：（一）校准：按照《回波损耗测试仪操作规程》校准步骤校准系统的插入损耗值和回波损耗值。

（二）测试损耗值：1、将被测产品接入系统内（下图所示），适配器与连接头拧紧后读数，该数据即为接光源端被测产品的插入损耗值。

2、将系统转换至测试回波损耗值档位，被测产品的非光源端悬空，按如下操作后读取，即为被测产品的回波损耗值，操作如下a、尾纤型产品用绕线棒缠绕5圈；b、高回损衰减器在公头端插芯面点匹配油；c、插芯套组件类产品直接读数。

3、记录测试的插入损耗值和回波损耗值。

六、工艺要求：FC/PC先测试选出最小插入损耗值方向后，用上定位环工装将定位环上到位。

编制校对审核。

光纤熔接作业指导书修订记录目录前言...................................... 错误!未定义书签。

1 光纤知识的学习：....................... 错误!未定义书签。

光及其特性：........................... 错误!未定义书签。

光纤的优点：........................... 错误!未定义书签。

光纤结构及种类：....................... 错误!未定义书签。

光纤通讯的衰减：....................... 错误!未定义书签。

2 光纤的熔接............................. 错误!未定义书签。

光纤附件的组成和作用：................. 错误!未定义书签。

常见光纤配套用附件图解：............... 错误!未定义书签。

光纤熔接过程........................... 错误!未定义书签。

2. 熔接流程图错误!未定义书签。

2. 光纤熔接常用工具错误!未定义书签。

2. 光纤熔接步骤图解错误!未定义书签。

附录：.................................... 错误!未定义书签。

前言随着部门业务的不断发展，所承接的网络工程越来越多，尤其是光网络工程，经常有光纤熔接的需求。

而光纤网络的质量好坏，很大程度上取决于光纤熔接的质量。

因此，为提高我们的工作技能、提高工作效率、标准在熔接光纤过程中的行为规范，减少光纤通讯故障率，特对光纤的部分知识和熔接作业等进行以下指导。

1 光纤知识的学习：1.1光及其特性：1. 光是一种电磁波。

可见光部分波长范围是： 390~760nm(毫微米).大于760nm 部分是红外光，小于390nm部分是紫外光。

光纤中应用的是：850，1310，1550三种。

2.光的折射，反射和全反射。

通信光缆工程作业指导书1、主题内容与适用范围本标准规定了通信光缆的施工方法;本标准适用于线路部施工范围内的通信光缆工程;2、容与要求本标准根据YDJ44-89电信网光纤数字传输系统工程施工及验收暂行规定的原则,结合地区季节性施工的特点编制而成;本标准适用于长途、室内通信的新建、和改建的光缆工程的施工,也可用于质量检验、随工验收和竣工验收等;本标准以光缆施工的特点为主,一般的线路常规工序,可按部颁相关线路工程施工及验收技术范围执行;本标准未列入的内容应按设计文件办理;光缆和器材的程式、规格、质量等均应符合本标准和设计文件的要求；工程中不准使用未经鉴定合格的光缆和器材;施工中应严格执行部颁的各种法规,在施工安全方面应贯彻执行电信线路、设备安装技术操作规定;本标准的解释权归属于哈尔滨市电信工程局线路工程部经营技术室3光缆及技术检验一般规定光缆单盘检验光缆的单盘检验,是一项较为复杂、细致、技术性、严肃性较强的工作;它对确保工程的工期、施工质量,对于保证今后的通信质量、工程经济效益、维护使用及线路寿命有着重大影响;同时,检验工作对分清光缆、器材质量的责任方,维护施工企业的信誉,都有不可低估的影响;因此,必须按规范要求和设计或合同书规定指标进行严格的检测,即使工期十分紧迫,也不能草率进行,而必须以科学的态度、高度的责任心和正确的检验方法,执行有关技术规定;领示色光纤规定见产品说明书其他材料的检验;4、路由复测基本原则光缆线路路由复测,是以已经审批的施工图设计为依据;复测是核定,最后路由的具体位置;主要任务“绕行”的可能性;直埋光缆与其他建筑物间的最小净距;为了保证光缆及其他设施的安全,要求光缆布放位置与其它底下管线等设施、树木以及建筑物等应有一定间隔;光缆配盘虽然比电缆配盘简单,但由于光缆长度较长,工程配料偏紧等要素,要求配盘细致准确;在分屯、布放过程中,还应不断检查配盘是否合理,必要时可做小范围调整;因此配盘工作待光缆全部敷设完毕才算完成;光缆配盘的要求;丈量长度=直埋+架空+山坡+水底+管道+局内直埋：7 管道：：5 架空：5 爬坡埋：10接头点预留：不小于8米局站内预留：不小于20米“调整盘”;编制光缆配盘表配盘表要标明：局站名称、光缆端别、地面长度、光缆长度、光缆盘号、标桩号或标石号、中继段名称、编制人、日期、敷设方式;6光缆的分屯运输光缆经单盘检验合格后由集中检验现场大分屯点,按布放计划及时安全地运至放缆项目经理队组分屯点或直接运至布放现场以及由分屯点在布放时运至施工现场;分屯运输的要求7直埋光缆的沟槽开挖敷设直埋光缆必须首先进行挖沟,只有达到足够的深度才能防止各种外来的机械损伤,而且在达到一定的深度后,地温较稳定,减少了温度变化对光纤传输特性的影响,从而提高了光缆的安全性和通信传输质量;路由走向;沟槽的尺寸;;位置应按设计要求在光缆的同一侧;应注意的问题;对参加挖沟的人员,进行必要的技术培训,并做好组织工作;建立责任制,由项目经理派人协助,确保挖沟质量;光缆布放前,由验沟小组及时验沟,不合格不得放光缆;8穿越障碍物路由的准备;预埋管钢管或硬塑料管顶管铺设过河管道架设过桥通道9光缆敷设一般规定.管道光缆架空光缆局内光缆水底光缆直埋光缆“S”弯附设,或按要求的措施处理;10光缆的防护光缆线路穿越铁道以及不开挖路面的公路时,采取顶管方式,顶管应保持平直,光缆布放时应防止钢管管口擦伤光缆,钢管规格和位置应符合设计要求,允许破土的位置可采取埋管保护、顶管和埋管保护时管口应做堵口;光缆线路穿越机耕路、农村大道以及市区、居民区或易动土地段时应按设计要求的保护方法施工;在光缆上方铺红砖时,应先覆盖20厘米的碎土在竖红砖,同沟敷设的两条光缆应横铺红砖;光缆线路穿越挖泥取肥的沟、渠、塘时,在光缆上应覆盖水泥盖板或水泥沙袋保护; 光缆穿越米以上的沟坎、梯田时应作护坡,护坡方式按设计要求;穿越米以下的沟坎时,除设计特殊要求外,一般均不做护坡,但必须分层夯实恢复原状;光缆线路的防雷,必须按设计规定处理;采用防雷排流线时,应在光缆上方30厘米处敷设单条或双条排流线;特殊地段标志带的敷设应符合设计要求;在森林、村庄、电杆、旧木房、老树等地,易有大量白蚁伤害光缆,应采护措施;防鼠措施,按设计的要求进行;光缆接头点的上方应铺盖水泥盖板;光缆进局的加强芯和屏蔽层必须接地;11光缆标石管道光缆标石管道光缆每个人孔都要设标识牌;样品局内光缆标识牌挂在盘圆两侧的光缆上,具体样式,参照管道光缆标识牌;直埋光缆标识直埋光缆的标识方法采用光缆标识的标石时,可用固定标志代替标石;12光缆接续光缆接续是光缆施工中工程大、技术要求复杂的一道重要工序;其质量好坏直接影响线路的传输质量和寿命：速度是否跟上将影响整个工程的进程;接续工作,不仅要求施工人员技术熟练,而且要求施工组织严密,在保证质量的前提下,确保施工的时间;对于光缆传输线路,据统计,故障发生率最高的是在接头部位,这些故障如光纤接头劣化、断裂、绝缘不良、护套进水等;故障与光缆接续工艺、责任性等都有着密切的联系;光缆接续的内容包括：光纤接续,加强芯连接、屏蔽层连接、接头合封装、接头损伤的测量、检测尾缆的连接、尾纤的连接、光纤的成端等;光缆接续应符合下列规定;光缆接续应注意的其他问题;光缆接头的位置13工程竣工测试工程的竣工测试,又称为光缆的中继段测试;这是光缆施工过程中较为关键的一项工序;竣工测试是从光电特性方面全面的测量、检查线路的传输指标;这不仅是对工程质量的自我鉴定过程,同时通过竣工测量,为建设单位提供完整数据,工日后维护参考,竣工测试以一个中继段为测量单元;光纤特性测试;“合拢”的位置;电性能测试重点是金属铠装层对地绝缘,其他只做参考;对地绝缘电阻值应为出厂标称值的二分之一;14工程竣工技术文件编制总册部分叙述工程名称、总长度、光缆的类别特点：工程的建设单位、设计单位、施工单位以及其他主要参与单位;叙述主要部分施工特点、方法和达到的质量情况、隐蔽工程质量签证情况：工程中遇到的主要困难,进展情况、重大措施、遗留问题如存在叙述工程筹备时间、正式开工日期、完工具体日期以及施工总天数;工程说明最后应写工程说明编制日期,并加盖施工部门的印章;随工检验记录应齐全;测试记录部分图纸部分绘图比例为1：50000有局前人孔至局内光缆机房的具体路由走向及详细距离尺寸,光配线架的具体位置等;绘图比例为1：2000绘图比例为1：100----1：500015工程验收随工验收在施工过程中,由建设单位委派代表随工检验,发现工程中质量问题要随时提出,施工单位及时处理;对质量合格的隐蔽工程采取及时签署随工检查记录;上述隐蔽工程项目,经检验合格后,在以后的验收中不再复验;工程初验初步验收,简称初验;除小型工程项目外,尤其是长途干线光缆工程,在竣工验收前均应组织初验;初验是对承建单位的施工质量进行全面系统的检查评价包括对工程设计质量的检查;对施工单位来说,初验合格,表明工程正式竣工;初验时间应在原定计划建设工期内进行；一般在工程完工后三个月内进行初验；干线光缆工程多数在冬季组织施工并在年底完工或基本完成;次年进行初验;线路初验合格,标志着施工正式结束,将由维护部门按维护规程进行日常维护;。
