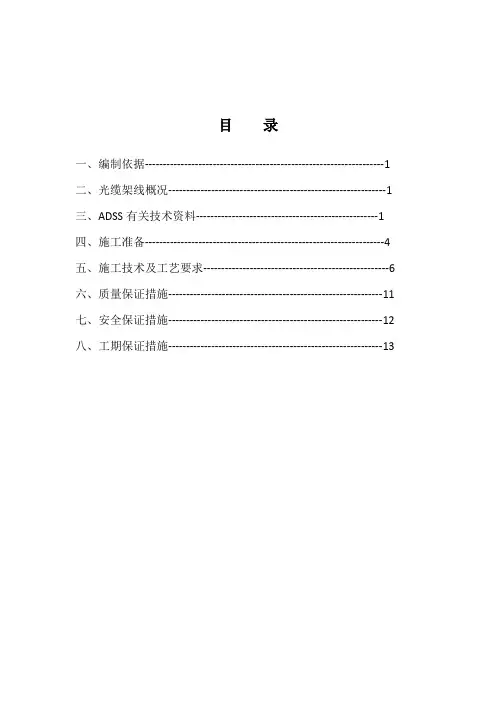

目录一、编制依据-------------------------------------------------------------------1二、光缆架线概况-------------------------------------------------------------1三、ADSS有关技术资料---------------------------------------------------1四、施工准备-------------------------------------------------------------------4五、施工技术及工艺要求----------------------------------------------------6六、质量保证措施------------------------------------------------------------11七、安全保证措施------------------------------------------------------------12八、工期保证措施------------------------------------------------------------13一、编制依据1、35kA线路工程ADSS光缆图图纸。
2、《35kA架空电力线路施工及验收规范（GB50233-2005）》。
3、《高压架空输电线路张力架线施工工艺导则（SDJJS2—87）》。
4、《电力建设安全操作规程（架空电力线路部分）（—94）》。
5、ADSS光缆安装指导手册。
二、光缆架线概况1、光缆架线概况本工程所使用光缆型号为ADSS。
线路全长km，铁塔基、水泥杆基。
2、光缆架线施工方案ADSS利用导引绳牵引ADSS放线，有接头盒的耐张塔或作为耐张的直线塔紧线、挂线。
三、ADSS有关技术资料1、气象条件全线为II级气象区，最大风速28m/s，覆冰10mm，最高气温为40℃，平均气温5℃，最低气温-30℃2、ADSS技术条件（1）、ADSS具体技术参数详见表一。
OPGW光缆架设施工措施1. 适用范围本措施仅用于“集木甲乙线“π”入太保变220千伏线路工程”OPGW光缆架设施工。
2.光缆的检验、搬运及OTDR测试2.1外观检验光纤复合架空地线（以下简称OPGW）到货后，对缆盘进行外观检验，以确保其在运输过程中未遭损坏。
确认光缆盘上的铭牌信息，如盘号、光缆长度(适用耐张段)、外径及其它详细资料，以确保所交付的材料与采购订单相符。
2.2储运(1)缆盘应垂直放置，绝不准许水平置放和堆放。
(2) 如果使用吊车搬运缆盘，应使用一根坚固的钢轴穿入轴孔，以防止链条或钢索毁坏卷盘。
每次只许吊运一个缆盘。
(3) 没有吊车时，利用枕木或槽钢托住轮缘缓慢滚下。
不允许将光缆盘从车辆上滚下或拖下来。
(4) 盘装光缆应按OPGW盘标明的旋转箭头方向短距滚动。
光缆出线方向与其相反。
(5) 储运温度应控制在-40 oC～+60oC范围内。
(6) 如果缆盘在安装开始前需要储藏很长一段时间，应将缆盘储存在室内以保护光缆和缆盘。
2.3安装前OTDR测试每盘缆均应附有一份《出厂测试报告》。
在OPGW验收时对每盘缆所有的光纤进行通光检测。
编制盘测报告，责任各方签字认可（通讯公司代表、厂家技术测试人、监理、施工方）。
每个测试阶段的测试均应使用相同的测试设备。
所有盘测以后的光缆两端必须重新密封以防水汽进入。
为此, 每盘缆均配有塑料罩，这些护罩应用PVC带固牢。
盘测中所遇到的任何问题及时反映到生产厂家。
3. 安装设备、工具和金具OPGW所需的安装常规设备与安装地线所需设备相同。
展放光缆前在牵张场地两端应挂好接地滑车，使OPGW光缆处于良好的接地状态，以免静电或动力机械漏电击伤施工人员。
OPGW展放所需设备和工具如下：(1)牵引机(2)张力机(3)放线架(4)尼龙滑轮或滑轮组(5)网套连接器（蛇皮网套）(6)牵引绳(7)旋转连接器(8)专用紧线器(9)钢管切割刀(10)防扭鞭(11)线路金具所有放线工具、设备及其附件在投入使用前必须进行外观和状况检查，确认这些机器、设备和工具是否确实适于OPGW的架设。
目录1工程概况 -----------------------------------1 2施工安排和劳动组合 ------------------------8 3主要施工方法 ---------------- -------------8 3.1主要准备工作------------------------------8 3.2放线滑车悬挂-----------------------------10 3.3跨越障碍物处理 ----------------- --------11 3.4展放导引绳-------------------------------11 3.5张力放线 ------------------------ ------12 3.6紧线 ------------------------------ ---13 3.7弛度观测---------------------------------14 3.8附件安装 --------------------------- --14 3.9光纤熔接和测量 ------------------- ------15 4质量、安全及注意事项------------------ ----16 5工器具配置----------------------------- --221 工程概况及特点1.1 工程概况1.1.1一般工艺规定光缆与35kV、110kV线路同塔架设的，挂点位置在下导线的3-6米位置安装；2施工安排和劳动组合2.1 投入一个架线施工队、一个光缆熔接组，进行组织施工。
2.2架线施工队配备一套施工机具；光缆熔接队配备一套熔接机和光时域测试仪。
2.3架线施工队配备作业人员30人，其中线路技工16人（均可登高作业）、操作工3人、辅助工11人。
放紧线组设指挥1人(张力场)、副指挥1人(牵引场)。
光缆熔接组配备4人，其中熔接测试人员2人，技工2人。

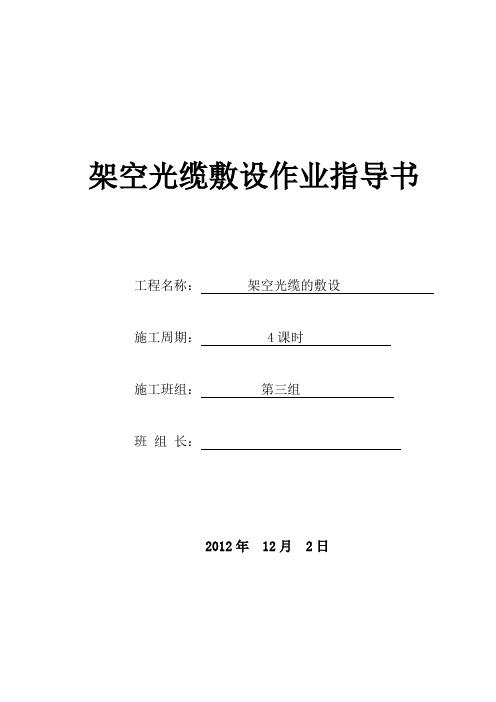

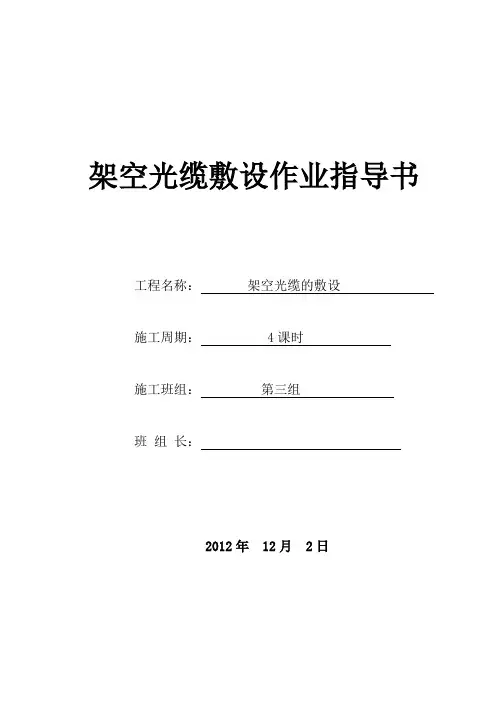

架空光缆敷设作业指导书工程名称：架空光缆的敷设施工周期： 4课时施工班组：第三组班组长：2012年 12月 2日目录1 施工准备阶段 (1)1.1 人员组织 (1)1.2 准备工作 (1)1.3 技术交底 (1)1.4 填写并签发安全作业票 (1)2 施工阶段 (2)2.1 施工步骤、方法及标准 (2)3 安全技术措施 ..................... 错误！未定义书签。
3.1 风险预测及控制措施 .............................错误！未定义书签。
3.2 安全文明施工及环境保护措施 (5)3.3 应急措施 (5)4 结束阶段 (6)5 附件 (6)5.1 设备、工器具 (6)5.2 施工作业卡 (6)1 施工准备阶段1.1 人员组织施工负责：安全员：质检员：技术员：施工人员：1.2 准备工作序号内容标准1 现场调查光缆全部到货,接续已完毕。
2 技术准备光缆架空施工前准备完毕，光缆架空施工安全责任卡准备完毕3 机械、工器具准备开工前一次性准备完毕。
4 材料准备开工前一次性准备完毕。
1.3 技术交底项目总工、技术员对施工人员进行图纸、施工作业卡、作业指导书交底。
1.4 填写并签发安全作业票各工序工作负责人认真填写安全作业票，并经施工队技术员、安全员进行审核，项目总工签发，保证作业票正确使用。
2 施工阶段2.1 施工步骤、方法及标准一、施工复测（一）、复测光缆路由的具体走向、敷设方式、环境条件以及接头的具体位置。
（二）、核定光缆穿越障碍物需采取防护措施地段的具体位置和处理措施。
（三）、复测路由地面距离、杆位、杆长、杆型及杆上装置并核对基本杆路（基本杆距一般情况下为50米）。
（四）、确定拉线位置、并复核程式及数量；确定接头位置，为配般做好准备。
（五）、因环境变化必须对设计单位明确的设计进行修改时，应由施工单位提出具体意见，并经设计单位、建设单位确认。
（六）、复测时确认与其它建筑物保持必要的净距（见附表）二、拉线及撑杆（一）、拉线程式及规格：直线段上每8－16根电杆，设一组双方拉线，每32根电杆设一组四方拉线。
电力通信光缆作业指导书第一篇：电力通信光缆作业指导书一、引言本旨在提供电力通信光缆作业的详细指导，包括作业前的准备工作、作业流程及注意事项等内容，以确保作业过程安全、高效。
二、作业前准备工作1. 确定作业区域：根据实际情况确定作业区域，包括线路起止点、电缆走向等。
2. 安全检查：作业前需对作业区域进行安全检查，排除潜在的安全隐患。
3. 物料准备：准备所需的光缆、接头、保护套管等物料，确保数量充足。
4. 设备检查：检查光缆作业所需的设备，包括光缆测试仪、熔接机等。
三、作业流程1. 线路勘测：确定光缆的敷设路径，避免与其他设施冲突。
2. 敷设光缆：按照勘测结果进行光缆的敷设，注意保持光缆的弯曲半径。
3. 光缆接头处理：对两根光缆进行接头，采用光缆熔接技术，确保接头的质量和稳定性。
4. 光缆保护：在光缆接头处进行保护处理，使用保护套管等材料对接头进行保护。
5. 测试调试：对敷设完成的光缆进行测试，确保通信质量达到要求。
6. 定位标识：在光缆敷设后进行标识，方便日后的维护和管理。
四、注意事项1. 安全第一：作业过程中严格遵守相关安全规范，佩戴个人防护用品，确保作业人员的安全。
2. 注意保护环境：作业过程中注意保护环境，不随意破坏周围植被和设施。
3. 注意接头质量：光缆接头是保证通信质量的关键之一，必须保证接头的质量和稳定性。
4. 注意光缆布线：光缆布线应避免与电力线路、高压设备等产生干扰。
附件：1. 电力通信光缆作业图纸2. 光缆接头熔接报告法律名词及注释：1. 个人防护用品：根据国家相关法律法规，作业人员在作业过程中必须佩戴的防护用品，如安全帽、防护眼镜等。
2. 光缆熔接技术：一种将两根光缆熔接在一起，保证光信号传输的技术方法。
第二篇：电力通信光缆作业指南一、前言本旨在指导电力通信光缆作业，包括作业前的准备、作业流程及注意事项，作业人员高效、安全地完成作业。
二、作业前准备工作1. 确定作业区域：根据实际情况确定光缆作业的具体区域，包括作业线路及起止点。
光缆施工作业指导书一、任务概述根据项目需求，本次光缆施工作业旨在实施光缆的布设和连接，确保光缆的安全、稳定和高效运行。
本指导书将详细介绍光缆施工的步骤、要求和注意事项，以确保施工过程的顺利进行。
二、施工准备1. 施工前的准备工作包括：- 确定施工区域和路径，绘制详细的施工图纸；- 检查光缆和相关设备的质量和完整性；- 准备必要的施工工具和器材；- 与相关部门协调，确保施工区域的安全。
三、光缆布设1. 根据施工图纸和路径规划，进行光缆的布设。
2. 在布设过程中，要注意以下事项：- 光缆的弯曲半径不得小于规定值，以避免光缆损坏；- 光缆的安装要牢固可靠，避免松动和摇晃；- 光缆的敷设要与其他设备和管线保持一定的距离，以防止相互干扰。
四、光缆连接1. 进行光缆的连接前，需先进行光缆的剥皮、清洁和测试。
2. 光缆连接的步骤如下：- 使用光缆剥皮工具，将光缆的外护套和光纤暴露出来；- 清洁光纤的端面，确保无污染和损伤；- 使用光纤连接器，将光纤连接起来；- 使用光缆测试仪，测试连接的质量和信号强度。
五、施工验收1. 施工完成后，进行光缆的验收工作。
2. 验收内容包括：- 检查光缆的布设和连接是否符合设计要求；- 使用光缆测试仪，测试光缆的传输性能；- 检查光缆的外观和保护措施是否完好。
六、安全注意事项1. 在施工过程中，必须遵守以下安全规定：- 佩戴必要的个人防护装备，如安全帽、手套和安全鞋；- 注意施工现场的安全，确保没有明火和易燃物品；- 遵守相关的施工规范和操作规程；- 注意光缆的保护，避免损坏和污染。
七、施工记录和报告1. 在施工过程中，要做好详细的施工记录，包括以下内容：- 施工日期、施工地点和施工人员的信息；- 光缆的布设和连接情况的记录；- 施工过程中的问题和解决方案的记录。
以上为光缆施工作业的详细指导书，希望能对您的工作有所帮助。
如有任何疑问或需要进一步的指导，请随时与我们联系。

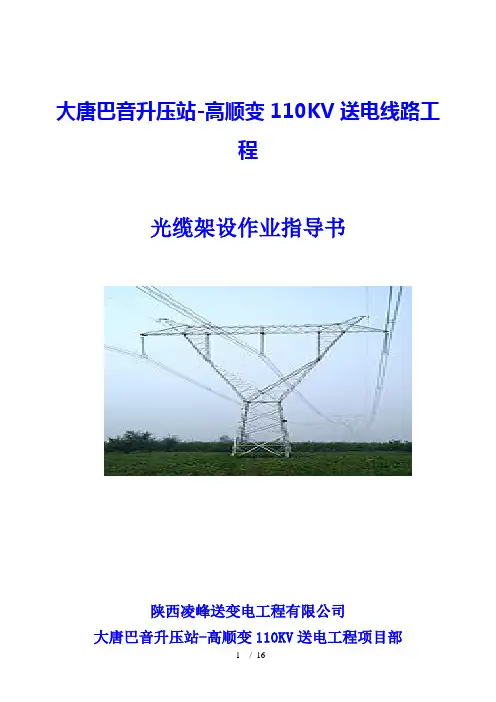

大唐巴音升压站-高顺变110KV送电线路工程光缆架设作业指导书陕西凌峰送变电工程有限公司大唐巴音升压站-高顺变110KV送电工程项目部二00六年十一月二十二日编制：审核：项目经理：总经理：第一章说明一、适用范围：本作业指导书适用于大唐巴音升压站-高顺变110KV送电工程光缆架设施工。
二、编制依据1、《110kv-500kv架空线路施工及验收规范》GBJ233－2005。
2、《电力建设安全操作规程》架空电力线路部分。
3、《大唐巴音升压站-高顺变110KV送电工程光纤通信工程施工图设计线路部分说明书》。
三、工程概况：本工程OPGW光缆架设于大唐巴音升压站-高顺变110KV送电线路前进方向左侧，线路全长22.66km。
四、OPGW说明：1、OPGW技术指标：光芯数量：16芯；光缆外径：13.35mm2；单位重量：587kg/km；安装最小弯曲半径：333mm；最大允许拉力:33.12KN；最大使用应力：331.7N/mm2，安全系数为。
时光展放的拉力≦16.6KN,安装温度:-10℃～+50℃，运输和运行温度-40℃～+80℃2、OPGW分盘及引下：本工程按耐张段分盘共分为5盘，变电站引入光缆2盘，每盘的OPGW长度包含的项目为经逐档计算的线长、两端引下线、接续裕度及施工裕度，具体分盘见下表：第二章光缆架设工程施工工序一、施工主要工器具：主要设备的选择：1、牵张机操作：采用江苏宜兴博牵张机，牵引机最大持续牵引力41kN；张力机最大持续力30kN。
张力机轮直径不小于1.2米。
2、放线滑车的选择：采用尼龙滑车，槽底直径660mm。
3、工器具：张力机厂家提供工器具光缆厂家提供工器具盘测厂家提供工器具公司自备工器具二、施工方法：1、张力场的选择：张力场最小范围选择在距离塔高2.5倍的位置，现场根据实际情况，张力场在满足距离条件下应尽量选择在场地平整的地方。
2、光缆的展放：①OPGW光缆布放采用张力牵引，将光缆盘放在有转轴的放线架或缆盘车上，先以人力展放导引绳，通过导引绳－防扭鞭－牵引网套－旋转连接器－OPGW联接，用导引绳牵拉OPGW。
架空光缆线路作业指导书目录第一章总则 (1)第二章杆路 (2)2.1杆路测量 (2)2.2 挖杆洞及拉线坑 (3)2.3 立杆 (4)2.4电杆加固及保护 (5)2.5 拉线 (6)2.6架设吊线 (7)第三章敷设光缆 (10)3.1单盘测试 (10)3.2 敷设光缆 (11)3.3 光缆接续 (13)3.4 光缆测试 (17)第四章竣工文件编制 (21)4.2竣工路由图编制 (21)4.3竣工测试记录 (21)4.4施工技术文件 (21)第五章光缆线路工程验收 (23)5.1随工检验 (23)5.2光缆线路工程初步验收 (24)5.3光缆线路工程竣工验收 (25)附录A 中继段测试记录 (27)第一章总则1.1《作业指导书》适用于一般光缆架空线路工程，架空光缆主要有钢绞线支承式和自承式两种，我国基本都是选用前者。
这种结构是通过杆路吊线托挂或捆扎（缠绕）架设。
1.2.施工过程中应严格执行国家、行业及地方颁布的技术标准和技术规程，以及各种建筑材料、半成品和成品的质量标准，认真执行公司有关的施工管理规定。
1.3《作业指导书》内容与国家、行业及地方的现行标准、规范有抵触或不符之处，应按国家、行业及地方现行标准、规范的有关规定执行。
1.4施工应按施工阶段的设计图纸进行，设计图纸须经会审后方可投入施工。
如发现设计图纸与国家、行业及省市现行设计、施工规范和操作规程有抵触之处，应由施工管理人员(项目经理、项目技术负责人、施工员等)向设计单位、工程监理或建设单位反映解决，在未有明确意见前不得施工。
1.5施工项目应建立健全技术责任、技术复核、合理化建议管理等制度，做好施工组织设计和施工方案的编审工作，加强计量、检测设备的管理。
1.6分部、分项工程的施工作业前，现场施工管理人员应将具体的施工准备、工艺标准、质量要求和注意事项等向操作人员进行交底，尤其是一些重要部位和关键工艺的施工，应有针对性地进行技术交底，并制订、实施相应的跟踪检查措施，确保施工质量符合标准。
陕西送变电工程公司Q/XS 7.5.1－312－ZZ－2005 35kV杏大线路送电工程项目部光缆施工作业指导书2006－06－20发布 2006－06－23实施陕西送变电工程公司杏大线项目部发布批准：年月日审核：年月日编写：年月日目录一、适用范围 (1)二、编制目的 (1)三、引用/参考资料 (1)四、施工相关要求 (1)五、施工方案 (9)六、施工质量、安全注意事项 (125)七、光缆施工主要工器具表 (14)35kV杏大线项目部光缆施工作业指导书一、适用范围本作业指导书适用于35kV杏大输变电工程项目部OPGW光缆的架设施工。
二、编制目的2.1指导施工人员规范光缆施工过程2.2避免在光缆施工中造成损伤三、引用/参考资料3.1《110kV～500kV架空送电线路施工及验收规范》（GB50233-2005）3.2商洛供电局设计院提供的光缆设计图纸3.3华能电气公司《OPGW/ADSS光缆金具安装手册》。
3.4中天日立光缆有限公司《安装技术指导书》。
3.6《电力建设安全工作规程》DL 5009.2-2004四、施工相关要求4.1工程概况：35kV杏大输变电线路光缆工程，是杏大线路配套工程，其中从杏坪变~大西沟新建35#至已建杏窑51#~窑镇变电站段光缆的架设任务由项目部负责施工，光缆采用鲁能泰山阜电力有限公司生产的光缆，光缆金具使用鲁能泰山阜电力有限公司生产金具。
根据设计要求，OPGW光缆面向大西沟变侧（大号侧）方向全部安装在左侧地线挂线位置；本段光缆架线长度从杏坪变至大西沟新建35#为15.26公里,从新建35#至已建杏窑变为16.17公里共31.43公里.本工程全线最大设计风速取30m/s；敷冰厚度分为10、15、20mm，本段设计敷冰厚度为10mm；最高气温+40℃，最低气温-30℃。
4.2 线路方向及塔腿编号：杏坪变（小号侧）4.3光缆附件安装1、耐张铝绞丝安装：本段为一般冰区，OPGW型光缆耐张线夹采用耐张铝绞丝型线夹，标准预绞丝式耐张线夹由内绞丝、外绞丝、嵌环、延长环、U型环等组成。

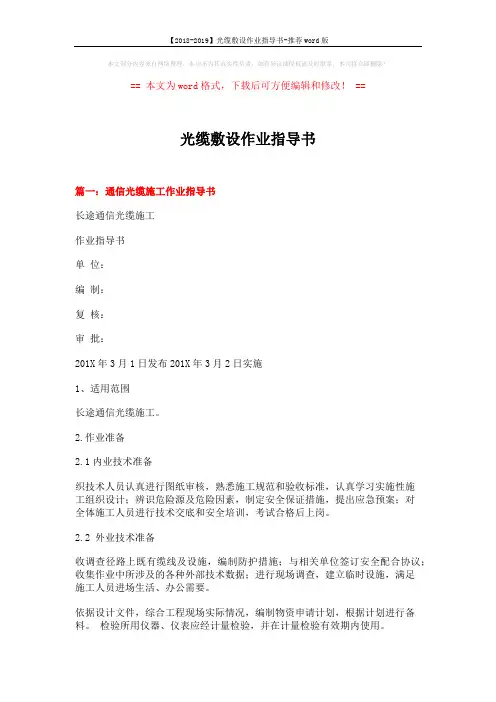

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==光缆敷设作业指导书篇一：通信光缆施工作业指导书长途通信光缆施工作业指导书单位：编制：复核：审批：201X年3月1日发布201X年3月2日实施1、适用范围长途通信光缆施工。
2.作业准备2.1内业技术准备织技术人员认真进行图纸审核，熟悉施工规范和验收标准，认真学习实施性施工组织设计；辨识危险源及危险因素，制定安全保证措施，提出应急预案；对全体施工人员进行技术交底和安全培训，考试合格后上岗。
2.2 外业技术准备收调查径路上既有缆线及设施，编制防护措施；与相关单位签订安全配合协议；收集作业中所涉及的各种外部技术数据；进行现场调查，建立临时设施，满足施工人员进场生活、办公需要。
依据设计文件，综合工程现场实际情况，编制物资申请计划，根据计划进行备料。
检验所用仪器、仪表应经计量检验，并在计量检验有效期内使用。
3.技术要求3.1光缆单盘测试及配盘技术要求1、光缆单盘测试采用双窗口对光缆进行测试，测试项目包括光缆长度复测、光缆单盘损耗测试、光纤后向散射信号曲线观察和光缆外护层的绝缘检查等。
测试时仪表的折射率设置，采用厂家出厂时提供的折射率。
2、光缆敷设前应按长度、环境条件和设计要求进行配盘，选择合适的接头位置；配盘尽量按整盘配置，减少断缆；光缆的接头位置安排应合理。
3.2直埋光缆敷设技术要求1、埋设深度、与其他建筑物最小间隔距离、防护措施应符合设计要求及相关技术标准的规定。
2、在电气化铁路区段路肩上敷设时，宜在接触网杆、塔立起后进行，不宜交叉施工。
必须交叉施工时，应做好防护措施。
3、当采用一条单光缆及一条对称电缆同沟敷设时，应同底同期敷设，先敷设对称电缆，后敷设光缆，在沟中应平行排列。
在对称电缆接头处，光缆应采取防护措施。
4、光缆应按A、B端要求进行敷设。
5、光缆敷设时，其弯曲半径、余留长度、位置等应符合设计要求和相关技术标准的规定。
光缆施工作业指导书一、引言光缆施工是指在通信网络建设过程中，将光缆铺设、连接和固定的一系列操作。
光缆作为现代通信网络的重要组成部分，其施工质量直接影响到通信网络的稳定性和可靠性。
本指导书旨在提供光缆施工作业的详细指导，确保施工过程符合标准要求，保证光缆的质量和性能。
二、施工前准备1. 施工方案制定在光缆施工前，需要制定详细的施工方案，包括光缆的类型、规格、布线路径、连接方式等。
施工方案应经过相关部门的审核和批准。
2. 施工材料准备根据施工方案，准备好所需的光缆、光缆接头盒、光缆接头、光缆标识牌、光缆保护管等施工材料。
确保材料的质量和数量符合要求。
3. 施工人员培训施工人员应接受相关的培训，熟悉光缆施工的操作流程、安全注意事项以及质量要求。
必要时，应持有相关的操作证书。
4. 施工现场准备清理施工现场，确保施工区域干净整洁。
检查施工设备的工作状态，确保设备正常运行。
三、光缆铺设1. 布线路径规划根据施工方案，确定光缆的布线路径。
考虑到光缆的安全和保护，避免与其他设备或电缆交叉、受压或受弯曲。
2. 光缆铺设方式根据实际情况，选择合适的光缆铺设方式，包括直埋、管道铺设、架空铺设等。
在铺设过程中，要注意光缆的拉力控制，避免损坏光缆。
3. 光缆固定在光缆铺设完成后，采取适当的固定措施，确保光缆的位置稳定。
固定方式可以使用夹具、固定夹等。
四、光缆连接1. 光缆接头盒安装根据施工方案，安装光缆接头盒。
接头盒的安装位置应符合标准要求，便于后期维护和管理。
2. 光缆接头制作根据光缆接头的类型和规格，进行光缆接头的制作。
制作过程中，要注意光纤的清洁和保护，避免污染和损伤。
3. 光缆接头连接将制作好的光缆接头连接到光缆上，确保连接的牢固和稳定。
连接时要注意光纤的对准和保护，避免损伤和损失。
五、光缆测试和验收1. 光缆测试在光缆施工完成后，进行光缆的测试。
测试内容包括光缆的衰减、反射损耗、插损等指标的测量。
测试设备应符合相关标准，确保测试结果的准确性。
目录一、工程概况及工程量 (1)二、编写依据 (3)三、施工准备及作业条件 (4)四、施工方法及工艺流程 (8)五、《工程建设标准强制性条文》条款 (16)六、质量标准及要求 (18)七、职业健康安全措施与环境保护及文明施工要求 (21)附录：施工危险因素辨识、评价及控制对策表（共5页）作业指导书修改（补充）批准表（共1页）作业指导书交底记录表（共1页）作业指导书实施小结表（共1页）一、工程概况及工程量1.1、工程概况南丰至盱江110kV线路工程起始于抚州地区广昌县，终点位于南丰县境内。
本线路从广昌110kV盱江变至110kV建丰线T接新建线路，线路在110kV盱江变外0.802公里进线采用双回设计单回架设，其余路段采用单回设计单回架设。
线路全长50.3552公里，导线采用LGJ-240/30钢芯铝绞线，地线一根配JLB20A-80钢绞线，一根配OPGW复合光纤架空地线（OPGW光纤安装在南丰至盱江方向的左侧）。
全线总铁塔基数205基，N13砼杆4基，合计杆塔总数为209基。
OPGW参数：见下表1.2、工程量1.2.1本工程地线采用OPGW光缆安装在南丰至盱江方向的左侧，光缆总计22盘。
本工程OPGW与原建丰线OPGW在新建南盱线路A210砼杆接续，从建丰线198#、199#杆采用普缆沿三孔通信管敷设至A210砼杆，实现110kV建丰线，建昌变至盱江变通信要求。
1.2.2放线区段划分二、编写依据2.1、国家颁布的规范、规程及标准：《110～500kV架空电力线路施工及验收规范》（GB 50233-2005）《电力建设安全工作规程（架空电力线路部分）》（DL5009·2-2004）《电力建设工程施工技术管理导则》《电力建设安全健康与环境管理工作规定》（2002-01-21实施）2.2、本公司制定的程序文件及《架线施工作业指导书》。
2.3、OPGW施工说明及附图及有关文件。
三、施工准备及作业条件3.1劳动组织及分工3.1.1、参加光缆施工的人员必须经技术交底考试合格，了解工艺流程及技术、质量、安全要求。
ADSS架空光缆作业指导书一、背景介绍ADSS（All-Dielectric Self-Supporting）架空光缆是一种特殊的光纤电缆，采用全介质材料构成，具有自支撑的特点。
它广泛应用于电力输配电路线、铁路、高速公路等架空路线中，用于传输通信信号。
本指导书旨在提供ADSS架空光缆的安装、维护和检修等作业指导，确保作业的安全性和有效性。
二、作业前准备1. 确认施工区域：根据工程需求和设计图纸，确定ADSS架空光缆的敷设位置和路径。
确保施工区域没有电力设备、高压线等危（wei）险物，避免潜在的安全风险。
2. 准备工具和材料：根据工程要求，准备所需的工具和材料，包括光缆、光缆附件、光纤接头盒、吊线、吊线夹等。
确保工具和材料的质量和数量充足。
三、作业步骤1. 安装吊线：根据设计要求，确定吊线的位置和高度。
使用吊线夹将吊线固定在支线柱或者电力杆上。
确保吊线的张力适当，不松动。
2. 安装光缆：将ADSS架空光缆沿着吊线逐段拉伸并固定在支线柱或者电力杆上。
注意光缆的弯曲半径，避免超过允许范围，以免损坏光缆。
3. 安装光缆附件：根据需要，安装光缆附件，如光纤接头盒、保护套管等。
确保光缆附件的固定坚固，不松动。
4. 进行光缆接续：根据设计要求，进行光缆的接续工作。
使用光纤接头盒将光缆进行连接，并进行光纤的熔接或者机械接续。
确保接续的质量和稳定性。
5. 完成光缆固定：检查光缆的固定情况，确保光缆的张力适当，不松动。
使用光缆夹等固定光缆，确保光缆的稳定性和安全性。
6. 进行光缆测试：使用光缆测试仪对安装完成的ADSS架空光缆进行测试，检测光缆的传输性能和质量。
确保光缆的正常工作。
四、作业安全注意事项1. 作业人员必须具备相关的安全培训和操作技能，了解ADSS架空光缆的安装要求和作业规范。
2. 在作业过程中，必须佩戴符合要求的个人防护装备，包括安全帽、安全鞋、安全带等。
3. 在进行高空作业时，必须使用合适的安全防护设备，如安全绳、安全网等。
第一部分编制依据及工程概况1.1、编制依据：1、贵广500kV送电线路施工图。
2、黔电送粤通信工程施工图审查会会议纪要3、贵广500kV交流输变电OPGW光缆施工技术培训纪要4、桂林福克斯科技有限公司提供的OPGW技术文件5、黔桂省界——罗洞变OPGW设计说明书及附图1.2、工程概况：本标段沿线气象条件属于二级气象区，OPGW光缆架设在线路前进方向右则的地线支架上，在1401#杆塔π接至田岭变中继站。
沿线地形复杂均为高山大岭、山地丘陵、平地河流，途径荔城、东昌、平乐、大发、长滩、桥亭、青龙、阳安、源头等村镇。
线路全长57.535公里，铁塔120基，全线共分20个耐张段，跨越点较多。
OPGW光缆架设原则上采用张力放线。
第二部分沿线跨越及OPGW光缆技术参数2.1、沿线跨越点的分布本标段地形复杂，跨越110kV一次、35kV、10kV、380V电力线路若干次，通信光缆若干次，跨越桂江一次，河流若干次，跨越323国道一次，平榕公路四次，跨越点分布见（附表1），跨越架的搭设必须严格执行《通道处理及越线架搭设作业指导书》（TDZY-GG00·03-2002-09）中的有关规定，以确保光缆架设的顺利进行。
2.2、OPGW光缆技术参数光纤复合地线OPGW2（LG电缆）结构及特性参数第三部分OPGW金具、代表档距数据表及LG电缆盘长表3.1、本工程OPGW挂点金具悬垂金具挂点有三种形式：U形螺丝UJ-2280型、UJ-2080型U形螺丝和U-10型U形挂环，其中UJ-2080型U形螺丝适用于ZB1、ZB2、ZB3、ZB4等塔型，UJ-2080型螺丝适用于ZV塔，U-10型U形挂环适用于ZJ10（悬垂）。
耐张金具挂点只有一种形式：U-10型U型挂环，适用于ZJ10（耐张）、HJ、J1、J2等塔型。
光纤型号OPGW-75-32/16SN，松套管结构计算截面积（mm2）117光纤芯数（芯）48外层绞向右旋计算外径（mm）14.96单重（kg/m）0.644极限抗拉强度（KN）95拉力重量比（km）15.1综合弹性模量（Mpa）121677综合线胀系数（1/0C E-6）14.5短路电流（0.3秒）（kA）16.6200C直流电阻（Ω/km）0.42允许短路电流容量（kA2Sec) 82最高允许温度（0C）200最大平均运行张力（kN）24最大允许使用张力（kN）42在本贵广交流线路杆塔明细表中，地线串图号为21的杆塔，其OPGW 悬垂金具挂点为UJ-2080型（适用于ZV 塔）、UJ-2080型U 形螺丝；图号为22杆塔，其OPGW 悬垂金具挂点为U-10型挂环；图号为27的杆塔，其OPGW 耐张金具挂点为U-10型U 形挂环。
架空光缆作业指导书编写：吴俊红编制日期 2002年9月1 材料及配件1.1 架空材料1.1.1 木电杆基本要求：木电杆外皮应全部剥去，杆身无硬伤、劈裂和腐朽，并无高出表面20毫米以上的残留节子。
弯曲度，在最大弓形处与杆梢杆根的连接线的偏离，不得超过电杆全长的2%。
木电杆不开槽口。
油材电杆不锯杆顶斜面。
素材电杆锯杆顶斜面，并涂防腐油。
注意：利用旧木材电杆不够长度时，宜采用钢筋混凝土接腿。
1.1.2 钢筋混凝土电杆基本要求：这主要是依据环形预应力钢筋混凝土电杆出厂外观检验标准，如下表所示：混凝土电杆外观检验标准注：①、弯曲度用目测检查，对有疑问的则拉线量其矢度。
②、壁厚应扣掉浮浆层，沿圆周方向3～4点，取其最大最小值，不能取平均值。
③、符合表中各项标准的按一级品验收。
表中2、3、4、5、12经修补后按二级品验收。
1.2 架空配件厂家来货时，小心装卸，对照运单检查物资型号、数量、规格、包装、标记、生产日期、合格证、配件、出厂测试记录，光缆缆身外观有无破损、压扁、电杆长度、杆身有无裂纹、破洞、烂身，钢绞线应无锈蚀、断股、跳股、松股、断头、伤痕现象，并要求弹力均匀，钢绞线、抱箍、夹板、地锚钢柄、拉线衬环、光缆挂钩、光缆盘留架、金具配件等均要求热镀锌，钢质配件的质量要求，没有锈蚀、裂纹、伤痕等缺点；镀锌配件要求镀锌光滑均匀，不得有脱皮、锌泡和明显锌渣、锌瘤；涂漆配件应涂灰防锈漆两道，要均匀无皱纹，无脱漆现象；各种穿钉丝扣完整，螺帽旋入后，松紧合适。
1.3 施工工具1、个人工具：钢丝钳，扳手，螺丝刀，电工刀，电工工具夹。
2、挖坑工具：铁铲，铁钎，洋镐等。
3、起重工具：滑轮组，倒链，钢丝绳，麻绳等。
4、立杆工具：叉杆，架杆，抱杆。
如图(一)所示：(1)、叉杆是由细长木装以U型铁叉构成。
(2)、架杆是由两根相同细长的圆杆组成，圆杆梢径应不小于80mm，根径应不小于120mm，长度为4～6m，距顶端300～500mm处用铁丝做成长度为300～500mm的链环，将两根圆杆连接起来，距圆杆底部600mm处安装把手（可穿入300mm长的螺栓）架杆作为临时支撑电杆使用。
柳南客运专线进德（不含）至南宁（含）段及新建南宁至黎塘铁路“四电”系统及相关工程光电缆线路施工作业指导书5.8 箱盒安装5.8.1 方向盒、终端盒、变压器箱应采用防盗型箱盒, 箱盒基础采用热镀锌金属或其他防腐材料。
5.8.2 箱盒到场后应按下列规定进行进场检查:1 箱盒的规格、型号、质量、数量符合设计和订货协议的规定。
2 箱盒外部无伤痕和裂纹。
3 箱盒内端子无锈蚀、无松动。
5.8.3 桥梁地段箱盒应按下列规定安装:1 箱盒安装在防护墙外侧壁时, 如图一-2 所示。
注: 1.防护墙；2.方向盒；3.信号电缆槽盖板；4.热镀锌金属支架图一-2方向盒在防护墙外侧安装示意图1）当箱盒顶面高度高于防护墙顶面时, 支架应适当外延, 以保证箱盒不得侵入限界。
2）防护墙应钻通透孔, 采用M16 防松螺栓和补强板, 将安装支架固定在防护墙上。
3）基础支架严禁跨桥梁伸缩缝安装。
4）电缆直径不大于30mm 时, 箱盒底部距电缆槽盖板表面高度为360mm±50mm；电缆直径大于30mm 时, 应根据引入的电缆型号、电缆直径、电缆受力点等因素, 拟定其安装高度。
5）在防护墙顶面与电缆槽道盖板上平面间高度小于300mm, 上部通透螺栓孔中心距防护墙顶面小于100mm, 两个透螺栓孔中心不能满足120mm的特殊地段, 可采用基础支架加宽连接方式或L型槽钢支架连接方式, 如图一-3、一-4所示。
基础支架加宽方式是将基础支架立面加宽, 两个螺栓孔采用斜角方式, 两孔斜向距离不应小于150mm。
背面两孔间采用整体式加强板, 并用M16通透螺栓紧固。
图一-3加宽型基础支架安装示意图L 型槽钢支架连接方式是在原基础支架的基础上增长一个L 型槽钢支架, 将基础支架与防护墙连接。
在防护墙内采用一个M16 通透螺栓, 将防护墙外侧基础支架与内侧补强板紧固连接；在防护墙顶面加2 个M16 化学锚栓, 将L 型连接架与防护墙外侧支架连接。
大唐巴音升压站-高顺变110KV送电线路工程光缆架设作业指导书陕西凌峰送变电工程有限公司大唐巴音升压站-高顺变110KV送电工程项目部二00六年十一月二十二日编制：审核：项目经理：总经理：第一章说明一、适用范围：本作业指导书适用于大唐巴音升压站-高顺变110KV送电工程光缆架设施工。
二、编制依据1、《110kv-500kv架空线路施工及验收规范》GBJ233－2005。
2、《电力建设安全操作规程》架空电力线路部分。
3、《大唐巴音升压站-高顺变110KV送电工程光纤通信工程施工图设计线路部分说明书》。
三、工程概况：本工程OPGW光缆架设于大唐巴音升压站-高顺变110KV送电线路前进方向左侧，线路全长22.66km。
四、OPGW说明：1、OPGW技术指标：光芯数量：16芯；光缆外径：13.35mm2；单位重量：587kg/km；安装最小弯曲半径：333mm；最大允许拉力:33.12KN；最大使用应力：331.7N/mm2，安全系数为。
时光展放的拉力≦16.6KN,安装温度:-10℃～+50℃，运输和运行温度-40℃～+80℃2、OPGW分盘及引下：本工程按耐张段分盘共分为5盘，变电站引入光缆2盘，每盘的OPGW长度包含的项目为经逐档计算的线长、两端引下线、接续裕度及施工裕度，具体分盘见下表：第二章光缆架设工程施工工序一、施工主要工器具：主要设备的选择：1、牵张机操作：采用江苏宜兴博牵张机，牵引机最大持续牵引力41kN；张力机最大持续力30kN。
张力机轮直径不小于1.2米。
2、放线滑车的选择：采用尼龙滑车，槽底直径660mm。
3、工器具：张力机厂家提供工器具光缆厂家提供工器具盘测厂家提供工器具公司自备工器具二、施工方法：1、张力场的选择：张力场最小范围选择在距离塔高2.5倍的位置，现场根据实际情况，张力场在满足距离条件下应尽量选择在场地平整的地方。
2、光缆的展放：①OPGW光缆布放采用张力牵引，将光缆盘放在有转轴的放线架或缆盘车上，先以人力展放导引绳，通过导引绳－防扭鞭－牵引网套－旋转连接器－OPGW联接，用导引绳牵拉OPGW。
首尾塔牵引俯角大于60°时，必须用滑轮组。
牵引开始后，用张力机对放线张力加以控制（一般在1吨以下），牵引机应慢速启动至5米/分，如果情况正常，可逐步平稳地增加到30米/分。
张力机、牵引机布放②OPGW从缆盘放出应保持张力状态，防止牵引过程中产生金钩、表面磨损等现象。
③展放OPGW时应有专人指挥，保持畅通的联络，线轴处必须有技工监视，发现问题迅速处理。
牵引过程中应有良好的通讯手段，在杆塔近处、交叉跨越处应设专人看管。
④光缆应牵引过接续塔60m，以保证有足够的预留长度进行光缆接续。
3、光缆的紧线操作：①在观测档预先绑好弛度板。
观测弛度按光缆厂家技术员提供数据观测，但是观测弛度要参照架线作业指导书导地线数据。
②当光缆牵引至预定位置后，在张力机侧耐张塔进行耐张金具安装。
③利用牵引机按照由远至近的顺序对直通耐张段进行紧线，并逐基制作引流线。
④放完光缆后48小时内，应紧线附件完毕。
4、光缆的附件安装：光缆金具、材料表①OPGW的悬垂金具组装见附图用于直线塔及换位塔②OPGW的耐张金具组装见附图用于耐张、转角塔耐张金具的组装分为终端引下式，中间引下接续式和跳线直通式三种型式。
a、终端引下式用于两端变电所架构，OPGW与避雷线架构相连后，顺水泥杆立柱引下，在完成光纤接续后，剩余的OPGW用余缆架盘起，与接头盒一起安装于距地面3m的位置。
OPGW与立柱的连接采用引下抱箍(不锈钢型)按2m 间距进行固定。
b、中间引下式用于带接头盒的接续塔，各接续塔两侧的OPGW沿避雷线支架和铁塔主材引至塔底，在完成光纤接续后，剩余的OPGW需盘起，与接头盒一起安装于耐张及转角塔的导线下横担位置，OPGW与铁塔的连接处采用引下线夹按2m的间距进行固定。
c、直通式用于除接续塔以外的耐张及转角塔，OPGW在此塔上不断开，此塔上引流线（OPGW）的弧垂分两形式架设。
引流线曲线平滑、不得歪扭。
①当OPGW引流线与转角塔导线跳线串不在同一方向时，OPGW引流线弧垂为65cm。
②当OPGW引流线与转角塔导线跳线串在同一方向时，为避免OPGW引流线与导线跳线串相碰，OPGW引流线顺避雷线下横担引至对端，与塔身接触处用引下线夹固定或由铁塔横担上引至对端。
但必须满足OPGW安装及运行的最小弯曲半径。
5、防振锤：（安装图附后）OPGW以防振锤采用多组尼频谱的音叉式，防振锤线夹材料应为铝合金。
a.防振锤安装数量：①档距大于100米而不大于200米时，应安装2个防振锤，每端1个；②档距大于200米而不大于400米时，应安装4个防振锤，每端2个；③档距大于400米而不大于600米时，应安装6个防振锤，每端3个。
b.防震锤安装位置：档距内每端第一个防震锤安装在悬垂或耐张金具的外层条距端部60mm处的结构加固条上，其余的防震锤安装在专用的护线条上。
第二个防振锤与第一个防振锤中心线间隔550mm，以后各防振锤中心线间隔也依次类推550mm。
6、防振锤及护线条的安装方法防振锤锤头的朝向，大锤头朝向铁塔一侧，而后大头对大头，小头对小头的安装方法；护线条的安装个数，杆塔每档每侧第一个防震锤安装在结构加固条上，第二、三个防震锤安装护线条。
7、接地线：每基杆塔必须安装接地线，接触良好，曲线平滑、不得歪扭、接地点方向一致。
（安装图附后）8、销子必须齐全、开口60°。
9、螺栓穿向必须一致，且符合架线指导书附件安装螺栓穿向规定。
第三章光缆施工保护措施一、光缆施工的保护措施：1、展放过程中光缆保护措施：①在满足光缆安全通过滑轮的条件下，应选择较小的张力进行放线。
②在跨越处加大张力，使光缆距离电力线的地线2m以上，距离公路地面6m以上。
③放线过程中，牵张机操作要平稳，保持光缆张力平衡。
④加强对放线工器具的检查维修工作保证放线滑轮转动灵活。
旋转连接器应质量可靠，轴承完好。
⑤对转角塔在放线时要加设调整滑车预偏装置，并在施工中及时调整。
⑥对转角超过30°的直通耐张塔，应采取双放线滑车装置，以保护光缆。
⑦遇大风天气,事得进行光缆展放施工。
⑧光缆紧线完毕后，应将剩余光缆按1.2m直径盘好，临时放置在地线支架上绑扎牢固，并垫软物防磨。
2、附件安装时光缆保护措施：①附件安装使用的提线夹应包胶，缠绕预绞丝时，应采取措施防止其端头划伤光缆表面。
②拆除放线滑车时，应使滑轮和钢丝绳避开光缆，防止滑轮和钢丝绳磨损光缆。
③传递材料和工器具应使用软质绳，禁止碰撞光缆。
④施工人员不得穿硬底鞋，带钉鞋上线作业。
⑤尽量缩短放线，紧线和附件安装各施工工序作业的时间，减少光缆在滑轮中停留的时间。
二、OPGW的安装注意事项：1、施工人员必须严格遵循供货商委派的施工督导的要求，接受必要的培训和指导，进行必要的试装，施工单位编制的有关施工文件必须送交施工督导检查，经施工督导同意后方可使用，未经施工督导同意后不得实施对OPGW的安装。
2、施工单位应全面核实各OPGW的盘号，线长、分盘起止塔号、确切无误后方可运至相应的施工现场。
3、OPGW放线必须使用张力放线设备进行架线，并使用防扭鞭抑制OPGW 扭转；放线中控制紧线张力，限制牵引速度，以防牵引张力传到OPGW纤芯上。
4、为防止在施工安装中因扭转、弯曲及线夹的压应力对OPGW纤芯造成不利的影响，必须采取一系列保护措施。
OPGW在施工过程中必要的弯曲必须遵循供货厂家提供的最小弯曲半径要求，并对滑轮、线轴直径进行控制，安装螺栓线夹及防振锤时必须使用力矩板手，以控制线夹对OPGW的压应力。
在张力放线及接续过程中，应对OPGW的端部进行必要的密封保护，以防杂质踮污纤芯。
5、OPGW放线完毕安装悬垂线夹时，从滑轮上提升OPGW应使用专用线托，不允许使用吊钩。
6、OPGW放线完毕后应立即安装防振锤，OPGW在滑轮上的停留时间不得超过48小时。
7、OPGW放紧线完毕后如不能立刻熔接，应将引下线盘起固定于塔上较安全的位置，以防人为损坏。
第四章光缆施工安全及质量保证措施一、安全措施：1、施工前，应认真检查所用工器具，有缺陷者严禁使用。
同时对材料工器具要加强管理，严禁丢失。
2、进入施工现场的人员均应带安全帽，高空作业应配带安全带，出线人员应有二道防线保护。
3、放线时通信必须迅速，清晰，畅通，牵引场，张力场必须设专人指挥。
4、放紧线过程中，凡属带电跨越，跨越架均应按技术要求搭设，并派专人监护。
5、牵张机的操作人员，应熟练掌握设备的工作程序，及操作方法，并按设备的使用说明做好日常保养工作。
6、牵张机均应在施工前可靠接地。
7、在5级以上大风、雷雨天气严禁高空架线作业。
为预防雷电，必须按安全技术规程，装设可靠的接地装置。
8、其它安全要求与《架线工程作业指导书》对导、地线的安全要求相同。
二、光缆工程质量保证措施：1、对进场作业人员应提前进行专业技术培训，认真学习作业指导书、施工手册及有关规程、规范，使施工程序标准化规范化。
2、施工前由项目部技术负责人组织材料、施工人员对光缆、金具等原材料的质量进行严格检验及试组，发现问题及时处理。
3、光缆在架设前必须进行光缆盘测，并作好记录。
4、附件安装质量保证措施：①附件安装应严格按施工图纸、《验收规范》和《光缆工程作业指导书》进行。
②导线、避雷线观测弧垂后应立即安装附件。
③金具在安装前应按各种金具组装型式进行试组装。
④防震锤的安装应与地面垂直，其安装距离偏差不应大于±30mm。
⑤悬垂线夹安装后，绝缘子串应垂直地平面。
个别情况其顺线路方向与垂直位置的位移不应超过5°，且最大偏移值不应超过200mm。
5、其他质量要求与《架线工程作业指导书》中对导、地线的质量要求相同。
说明：OPGW在两端变电所进出线档的弧垂取值与已架好的另一根GJ-50地线弧垂相同。
. .。
