永磁同步电机的设计与控制第一章：绪论永磁同步电机是一种新型的高效率、高功率密度的电机，已经在电动汽车、风力发电机、工业自动化等领域得到了广泛的应用。
本文将详细介绍永磁同步电机的设计和控制方法。
第二章：永磁同步电机的结构及原理永磁同步电机分为表面永磁式和内置永磁式两种结构，本文主要介绍表面永磁式永磁同步电机。
表面永磁式永磁同步电机由定子、转子和永磁体三个部分组成。
其中，定子装有三个相位的绕组，电流流经绕组时产生旋转磁场。
转子则由带有永磁体的铁芯构成，永磁体的磁场与定子旋转磁场形成磁矩，从而产生转矩。
第三章：永磁同步电机的设计永磁同步电机的设计包括选型、计算和仿真三个方面。
选型时需要根据具体的应用场景，选择合适的功率、转速等参数。
计算方面需要根据电机的结构参数，如磁极数、绕组匝数等，计算电机的性能参数，如转子电感、定子电阻等。
仿真则是通过电机仿真软件进行的，可以进行电机性能模拟、相位电流控制仿真等。
第四章：永磁同步电机的控制永磁同步电机的控制包括电压源控制和电流源控制两种方式。
电压源控制是通过控制电机的电网侧电压，控制电机的转速和转矩，需要控制电机的反电动势。
电流源控制则是通过控制电机的电机侧电流，控制电机的转速和转矩。
电流源控制不需要控制反电动势，可以提高电机的控制精度。
第五章：永磁同步电机的应用永磁同步电机在电动汽车、风力发电机、工业自动化等领域得到了广泛应用。
在电动汽车中，永磁同步电机具有高效率、高功率密度、质量轻等优点。
在风力发电机中，永磁同步电机可以通过尽可能地提高风力机的利用率，提高风力发电机的发电效率。
在工业自动化中，永磁同步电机可以被应用于各种机械传动系统中，提高传动效率，降低能耗。
第六章：结论永磁同步电机是一种新型的高效率、高功率密度的电机，在电动汽车、风力发电机、工业自动化等领域有广泛的应用前景。
掌握永磁同步电机的设计和控制方法，对于电机的工程应用具有重要的意义。

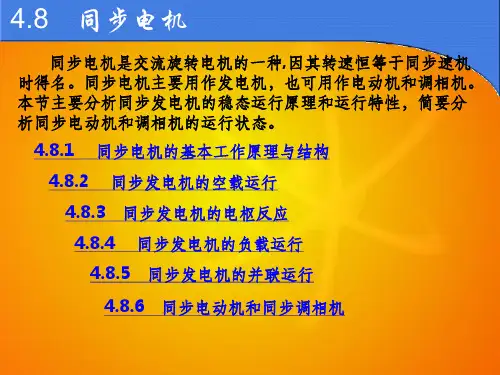

同步电机的工作原理一、概述同步电机是一种特殊的交流电机，它的转速与电源频率同步，因此被称为同步电机。
同步电机广泛应用于工业生产中，如电力系统、机械传动和电动车辆等领域。
本文将详细介绍同步电机的工作原理。
二、同步电机的基本结构同步电机由定子和转子两部分组成。
定子是由电磁铁圈和绕组构成，绕组通常采用三相对称的绕组形式。
转子由永磁体或电磁铁圈构成，转子上的永磁体与定子的磁场相互作用，产生转矩。
三、同步电机的工作原理1. 磁场产生同步电机的定子绕组通电后，产生的磁场称为定子磁场。
定子磁场的磁通量密度与定子电流成正比。
转子上的永磁体或电磁铁圈产生的磁场称为转子磁场。
2. 磁场同步当定子磁场与转子磁场的磁通量密度相等时，两者的磁场达到同步。
这时，定子磁场和转子磁场的磁通量密度在空间上保持一致，形成一个旋转磁场。
3. 转矩产生同步电机的定子磁场与转子磁场之间产生的磁场相互作用，产生转矩。
这个转矩使得同步电机能够启动并运转。
四、同步电机的工作特点1. 转速恒定同步电机的转速与电源频率同步，因此转速是恒定的。
这使得同步电机在需要恒定转速的场合非常适用，如电力系统中的发电机。
2. 高效率同步电机的转速恒定，可以使其在额定负载下运行，从而提高效率。
同步电机的效率通常高于异步电机。
3. 启动困难同步电机的转子磁场必须与定子磁场同步，因此启动时需要外部的助力。
常见的启动方法有使用起动器、改变电源频率等。
4. 高功率因数同步电机的功率因数通常高于异步电机，可以提高电力系统的功率因数，减少无功功率的损耗。
五、同步电机的应用领域1. 电力系统同步电机广泛应用于电力系统中的发电机。
其稳定的转速和高功率因数使其成为电力系统中的重要组成部分。
2. 机械传动同步电机在机械传动中具有高效率和恒定转速的特点，适用于需要恒定转速的场合，如风力发电机组、水泵等。
3. 电动车辆同步电机在电动车辆中也有应用，其高效率和高功率因数可以提高电动车的续航里程和性能。

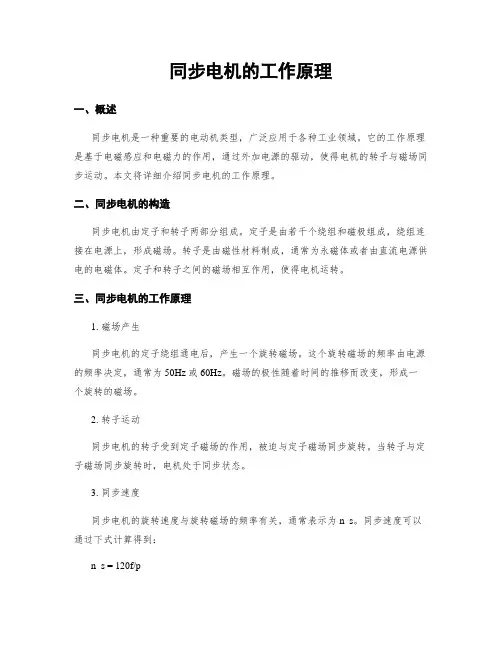

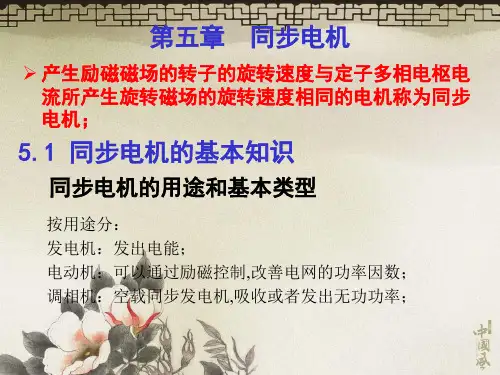

同步电机的工作原理一、概述同步电机是一种重要的电动机类型，广泛应用于各种工业领域。
它的工作原理是基于电磁感应和电磁力的作用，通过外加电源的驱动，使得电机的转子与磁场同步运动。
本文将详细介绍同步电机的工作原理。
二、同步电机的构造同步电机由定子和转子两部分组成。
定子是由若干个绕组和磁极组成，绕组连接在电源上，形成磁场。
转子是由磁性材料制成，通常为永磁体或者由直流电源供电的电磁体。
定子和转子之间的磁场相互作用，使得电机运转。
三、同步电机的工作原理1. 磁场产生同步电机的定子绕组通电后，产生一个旋转磁场。
这个旋转磁场的频率由电源的频率决定，通常为50Hz或60Hz。
磁场的极性随着时间的推移而改变，形成一个旋转的磁场。
2. 转子运动同步电机的转子受到定子磁场的作用，被迫与定子磁场同步旋转。
当转子与定子磁场同步旋转时，电机处于同步状态。
3. 同步速度同步电机的旋转速度与旋转磁场的频率有关，通常表示为n_s。
同步速度可以通过下式计算得到：n_s = 120f/p其中，n_s为同步速度，f为电源频率，p为极对数。
4. 工作原理解释当同步电机的转子速度与同步速度相等时，电机处于同步状态，电机转子不会滑动。
但是在实际应用中，转子速度往往与同步速度有微小的差异，这个差异称为滑差。
滑差的存在会导致电机产生转矩，从而驱动负载运动。
5. 同步电机的特点同步电机具有以下特点：- 转速稳定：同步电机的转速与电源频率成正比，因此转速非常稳定。
- 功率因数高：同步电机的功率因数通常接近1，可以提高电网的功率因数。
- 高效率：同步电机的效率较高，适用于长时间运行的工业应用。
- 高起动转矩：同步电机的起动转矩较大，适用于需要大起动转矩的应用。
四、应用领域同步电机广泛应用于以下领域：1. 发电机组：同步电机常用于发电机组中，将机械能转化为电能。
2. 工业驱动：同步电机适用于各种工业驱动，如风机、泵和压缩机等。
3. 交通运输：同步电机常用于电动汽车和高速列车等交通工具中。
同步电机的工作原理一、引言同步电机是一种常见的电动机类型，其工作原理是基于电磁感应和磁场互作的原理。
本文将详细介绍同步电机的工作原理，包括结构、工作方式和工作原理的基本原理。
二、同步电机的结构同步电机由定子和转子组成。
定子是由若干个绕组组成的电磁线圈，绕组中通有交流电源。
转子是由永磁体或电磁线圈组成的，通过电磁感应与定子的磁场相互作用，产生转矩，从而驱动转子旋转。
三、同步电机的工作方式同步电机有两种工作方式：同步工作和异步工作。
1. 同步工作同步电机在同步工作方式下，转子的转速与定子的旋转磁场的频率完全相同，因此称为同步电机。
在同步工作方式下，同步电机的转子始终与定子的磁场保持同步，转矩稳定，转速恒定。
同步电机常用于需要精确控制转速的应用，如电力系统中的发电机、电动机等。
2. 异步工作同步电机在异步工作方式下，转子的转速与定子的旋转磁场的频率不同，因此称为异步电机。
在异步工作方式下，同步电机的转子与定子的磁场之间存在滑差，转矩不稳定，转速不恒定。
异步电机常用于需要启动转矩较大的应用，如电动机、压缩机等。
四、同步电机的工作原理同步电机的工作原理基于电磁感应和磁场互作的原理。
下面将详细介绍同步电机的工作原理。
1. 电磁感应原理当定子绕组通电时，会产生一个旋转的磁场。
根据电磁感应定律，转子中的导体将受到电磁力的作用，导致转子开始旋转。
这个旋转的运动将持续下去，直到转子的转速与定子的旋转磁场的频率达到同步。
2. 磁场互作原理同步电机的转子上通常设置有永磁体或电磁线圈。
当定子的旋转磁场与转子上的永磁体或电磁线圈的磁场相互作用时，会产生转矩，从而驱动转子旋转。
这种转矩的大小与定子和转子之间的磁场强度、磁场分布等因素有关。
3. 同步工作原理在同步工作方式下，同步电机的转子始终与定子的磁场保持同步。
定子的旋转磁场通过定子绕组产生，绕组中通有交流电源。
定子绕组通电后，产生的旋转磁场将与转子上的永磁体或电磁线圈的磁场相互作用，产生转矩，驱动转子旋转。
第五章同步发电机的灭磁第一节概述近年来，随着主机容量的增加，发电机的自动灭磁系统越来越受到重视。
特别是对于采用快速励磁系统的同步发电机而言，当电机内部出现故障时，要求尽快地灭磁以缩短在故障点的燃弧时间。
当采用发电机-变压器组接线时，在发电机外部至变压器以及主断路器连接的导线上出现故障时，发电机也需要快速灭磁。
当发电机定子绕组发生接地时，将产生接地故障电流。
如果发电机中性点经高电阻接地，一个定子线棒的绝缘被击穿，故障电流较小，铁芯损伤不会太严重。
如果故障电流较大，除击穿线棒绝缘外，还将有严重的铜和铁芯的烧坏，这种故障至少需要更换损坏的绝缘，甚至部分地拆修发电机的定子铁芯。
从这一观点出发，有的制造厂认为发电机可以不用灭磁开关，对于生产具有无刷励磁系统机组的厂家，更倾向于这一观点。
因为在小电流故障时，并不需要快速灭磁，而当大故障电流时，快速灭磁能否限制铜以及铁芯的损坏仍有争议。
如果认为不采用快速灭磁装置，在某些场合本来很小的损坏会导致更大的烧损事故。
采用简单而有效的快速灭磁装置还是有必要的。
特别是现代大型水轮发电机多采用单元式接线，为降低发电机、变压器及高压电缆（若有的话）故障所造成的损害，希望发电机在此情况下能快速灭磁。
由于汽轮发电机转子本身的巨大阻尼作用，使汽轮发电机的快速灭磁变得十分困难。
但对水轮发电机，快速灭磁是可以实现的，并且具有十分重要的意义。
如上所述，对发电机灭磁系统的主要要求是可靠而迅速地消耗存储在发电机中的磁场能量。
最简单的灭磁方式是切断发电机的励磁绕组与电源的连接。
但是这样将使励磁绕组两端产生较高的过电压，危及到主绝缘的安全。
为此，灭磁时必须使励磁绕组接至可使磁场能量耗损的闭合回路中。
目前灭磁系统就其原理而言，主要有以下几种方式：（1）具有短弧栅片的灭磁系统；（2）利用非线性电阻的灭磁系统；（3）利用恒值电阻的灭磁系统。
如按磁场能量的消耗方式而言，在灭弧栅片式灭磁系统中，磁场能量主要消耗在开关中，可称为耗能型。
