小型局域网的配置过程
所有配置命令本人亲测
需求描述：企业内部需要联网的节点数200点，信息点分布在1^5层，网络中心设置在一楼，大楼主干采用光纤布线，在1层和3层设楼层配线架，楼层需要百兆交换到桌面。企业主要应用为内部文件共享，办公自动化(0A)系统，对外提供邮件和网站服务等。网络核心是一天Catalyst4507R，配置双引擎，另外配置ＷＳ－Ｘ４３０６－ＧＢ模块，用于和各楼层的交换实现吉比特互连。网络需要划分ＶＬＡＮ用于隔离广播，同时从安全方面考虑，财务部主机不能被其他部门的主机访问。

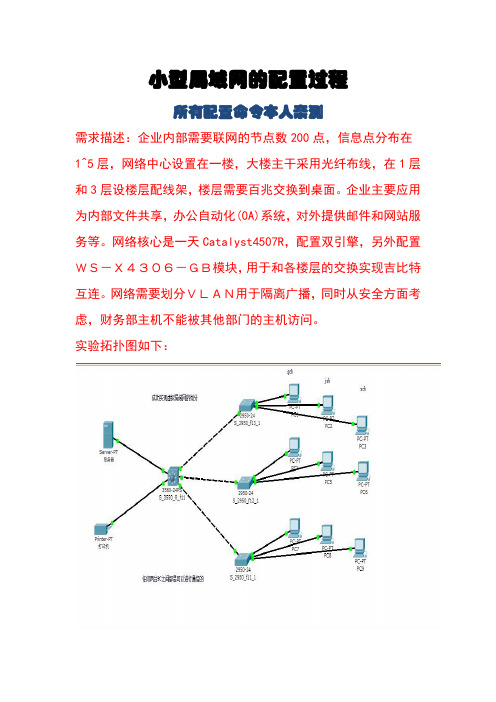

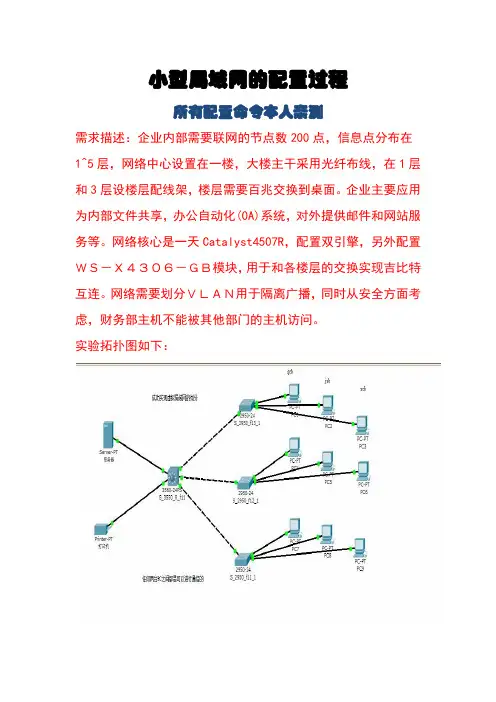

实验拓扑图如下：
准备工作：
1．交换机的基础性配置
2．设置VTPdomain（核心和分支交换机都要设置）
3．配置中继（核心和分支交换机都要配置）
4．创建VLAN（在VTPserver上创建）
5．将交换机的端口划分到VLAN中
6．配置三层交换（即让步同VLAN之间可以通信）
7．配置VLAN访问控制（VACL）
配置文档
（1）在核心交换机和楼层交换机上的基础性配置除主机名和密码外，其他的基本相同。在做网络配置时，我们遵循设备的规范命名，命名的规则遵循从简单和易于识别的原则。“类别_型号_楼层_序号”比
如，”switch_2950_f11_1”表示：一层的第一台2950交换机
交换机的基础性配置：
1．主机命名
2．设置密码，包括enable，secret,和line密码等
3．关闭域名查询功能（no ip domain-lookup）,因为如果不小心敲错了命令，路由器会认为是一个主机名，并试图以广播的方式去解析它，这很浪费时间，所以建议关掉。
4．关闭http服务（no ip http server）
5．关闭SNMP服务（no snmp-server）
6．关闭NTP(no ntp)
7．关闭等等等，总之其他，无用的不相关的服务。
（2）设置VTP domain
在核心交换机上进行配置如下：
S_3550_R_f11#vlan database 进入VLAN配置子模式
S_3550_R_f11(vlan)#vtp domian shiyan 设置VTP域名为shiyan S_3550_R_f11(vlan)#vtp server 设置VTPsever模式
在三个楼层交换机的设置如下：
S_2950_f11_1#vlan database 进入VLAN配置子模式
S_2950_f11_1(vlan)#vtp domain long 设置VTP域名为long
S_2950_f11_1(vlan)#vtp client 开启VTPclient模式
或者使用
S_2950_f11_1#conf t
S_2950_f11_1(config)#vtp domain long
S_2950_f11_1(config)#vtp mode server/client
其他两台与此相同配置即可
（3）配置中继
在核心交换机上配置如下：
S_3550_R_f11(config)#interface fa0/1 进入要配置中继的接口
S_3550_R_f11(config-if)#description link 添加接口的描述信息（可选）S_3550_R_f11(config-if)#switchport trunk encapsulation
dot1q/isl/negotie p 为当前交换端口封装
dot1q,ISL,自动协商等VLAN协议
S_3550_R_f11(config-if)#switchport mode trunk 将当前交换端口设置我中继模式
各个端口，包括核心交换机和楼层交换机，在相应的接口都照此设置
（4）创建VLAN
（5）在核心交换机上配置VLAN即可，因为只要是在管理域中的任何一台VTPserver交换机上配置VLAN，它通过VTP通告给整个管理域中的所有交换机。
S_3550_R_f11#vlan database
S_3550_R_f11(vlan)#vlan 10 name gcb 创建VLAN10 命令为gcb （6）将端口划分到VLAN中
S_3550_R_f11(config)#inter fa0/1 进入要划分的端口
S_3550_R_f11(config-if)#switchport mode access 设置端口为access模式S_3550_R_f11(config-if)#switchport access vlan 10 把端口划给VLAN 10 如此重复划分完即可
配置三层交换（即各个VLAN之间的通信）
各个部门的主机已经被划分到不同的VLAN中了。但是，此时只有本VLAN之间的主机可以直接通信，互相访问，不同VLAN之间的不能互访，为了让不同VLAN
之间也能进行通信，就要给各个VLAN接口分配网络地址，这个地址也就是各个VLAN主机的网关地址（其实，交换机时把VLAN地址当做接口来处理的）
在核心交换机上配置如下：
S_3550_R_f11(config)#interface vlan 10 进入VLAN 10
S_3550_R_f11(config-if)#ip address 192.168.1.1 255.255.255.0 为VLAN 10设置IP地址和子网号
最后在各个接入VLAN得计算机上设置与所属VLAN的网络地址一致的IP地址，并且把默认网关设置成VLAN的接入地址，这样各个VLAN之间就可以互访了
