汽轮机基础结构设计要点

汽轮机基础施工方案1. 引言汽轮机是一种利用高温高压蒸汽的动力机械，广泛应用于发电、热能回收、船舶推进等领域。

汽轮机基础的施工是保证汽轮机正常运行和安全稳定的关键环节。

本文档将介绍汽轮机基础施工方案的主要内容。

2. 基础设计汽轮机基础施工方案的第一步是进行基础设计。

基础设计需要考虑以下几个因素：2.1 荷载计算根据汽轮机的型号和规格，结合设计的使用条件，进行荷载计算。

荷载计算包括静载荷和动载荷的计算，以确保基础能够承受汽轮机的运行荷载。

2.2 地质勘察进行地质勘察，了解地下地质情况和基础承载力。

地质勘察需要考虑地下水位、土质情况和地震力等因素，以确保基础的安全可靠性。

2.3 基础结构设计根据荷载计算和地质勘察结果，进行基础结构设计。

基础结构设计包括基础类型选择、基础形式确定和基础尺寸计算等内容。

3. 基础施工流程基础施工是整个汽轮机项目的重要环节。

基础施工方案需要包括以下几个流程：3.1 基坑开挖根据基础设计方案，进行基坑的开挖工作。

开挖过程中需要注意基坑的边坡稳定和土方的处理等问题。

3.2 基础浇筑在基坑开挖完毕后，进行基础的浇筑工作。

浇筑过程中需要保证混凝土的质量和施工工艺的合理性。

3.3 基础养护基础浇筑完毕后，进行基础的养护工作。

养护过程中需要注意保持湿润和避免温度变化。

3.4 基础验收基础养护完成后，进行基础的验收工作。

验收过程中需要检查基础的质量和规格是否符合设计要求。

4. 安全措施基础施工过程中需要采取一系列的安全措施，以确保施工过程的安全性和人员的健康。

以下是一些常见的安全措施：•施工现场设置警示标志，明确施工区域。

•配备合适的施工人员，并进行必要的培训。

•严格按照相关安全操作规程进行施工作业。

•配备必要的安全设备，如安全帽、安全绳等。

•定期进行施工现场的安全检查，并及时整改存在的安全隐患。

5. 施工管理在汽轮机基础施工过程中，施工管理起着关键的作用。

施工管理需要考虑以下几个方面：5.1 施工进度管理在施工前制定详细的施工计划，合理安排施工进度。

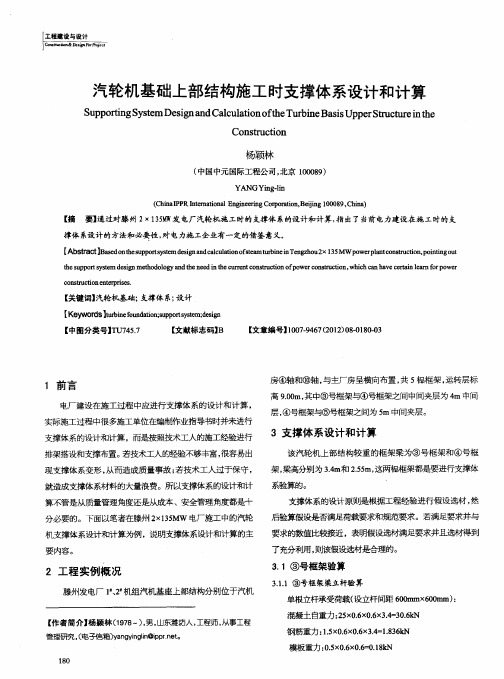

浅谈汽轮机基础结构施工技术要点肖春林【关键词】汽轮机基础；统一、协调；流程控制；大体积混凝土1. 工程概况：1.1 某热电有限公司是一家中外合资的股份有限公司，东南大学建筑设计研究院设计，项目一期工程配置2台25MW发电机组，采用南京汽轮机厂生产的C25—8.83/0.98—1型汽轮机、QFW—30—2C型发电机,一期项目建成后，年发电量为2.7亿KWh/a。

工程抗震设防烈度为7度，抗震等级为三级。

汽机基础+0.00标高相当于黄海高程14.80m，汽机基础结构采用C25混凝土。

1.2. 根据设计要求，汽机基础结束后应跟踪进行沉降观测，认真做好沉降观测纪录，发现不均匀沉降时应联系设计等有关人员会审，找出不均匀沉降原因，并采取相应的处理方案，在设备安装完毕后仍应进行沉降观测校对，确保设备运行保持在规范水平状态。

2. 施工前的统一、协调：2.1 制定相关的制度和措施，组织好各个专项技术负责人员，由总工室确定汽机相关专业的技术人员负责各个专项技术，解决施工过程中遇到的各个问题，各个施工单位发生的协调问题由工程部统一解决。

2.2 组织、联系设计院、监理等单位进行图纸会审工作，解决由各个参建单位技术人员在阅图过程中发现的疑点和难点，相互交流，共同研究，指导每个参建单位制定初步方案，最终对图纸会审内容进行认真审查，共同确认会审以及方案内容。

2.3 组织工程部各位专工针对汽机基础的特点，专门学习设计图纸及有关图集、施工规范以及技术文件，根据各个施工单位制定的施工方案，编制详细周密的监控计划。

2.4 审核施工单位提交的材料采购计划，并由公司器材部门按计划为各家施工单位准备材料供应。

检查施工单位现场材料准备是否充分及到位。

2.5 审核施工单位的现场施工管理网络，质量管理网络，安全、文明措施，检查对大体积砼施工过程中应准备的电力、材料供应，机械设备等突发事件的处理预案是否合理。

2.6 根据图纸会审内容和初步方案，在开工前审核施工组织设计的调整编制工作，工程部相关专工参与施工单位对钢筋工、木工、设备、铁件、管道预埋等工种及工序的难点进行技术攻关，审核分项工程的施工方案。

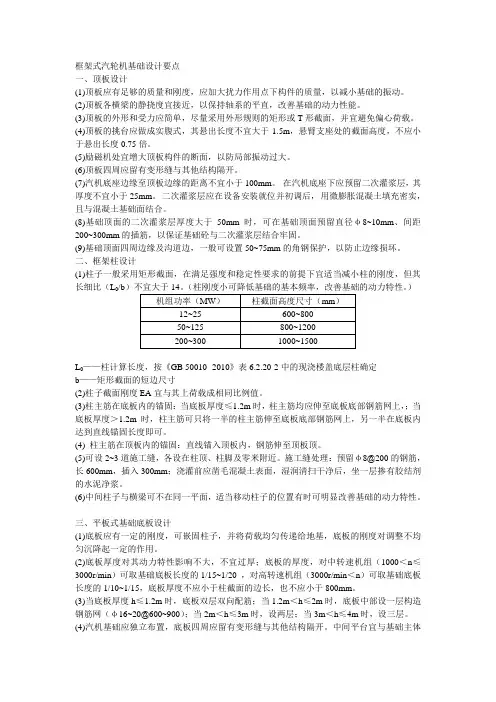

框架式汽轮机基础设计要点一、顶板设计(1)顶板应有足够的质量和刚度，应加大扰力作用点下构件的质量，以减小基础的振动。

(2)顶板各横梁的静挠度宜接近，以保持轴系的平直，改善基础的动力性能。

(3)顶板的外形和受力应简单，尽量采用外形规则的矩形或T形截面，并宜避免偏心荷载。

(4)顶板的挑台应做成实腹式，其悬出长度不宜大于1.5m，悬臂支座处的截面高度，不应小于悬出长度0.75倍。

(5)励磁机处宜增大顶板构件的断面，以防局部振动过大。

(6)顶板四周应留有变形缝与其他结构隔开。

(7)汽机底座边缘至顶板边缘的距离不宜小于100mm。

在汽机底座下应预留二次灌浆层，其厚度不宜小于25mm。

二次灌浆层应在设备安装就位并初调后，用微膨胀混凝土填充密实，且与混凝土基础面结合。

(8)基础顶面的二次灌浆层厚度大于50mm时，可在基础顶面预留直径φ8~10mm、间距200~300mm的插筋，以保证基础砼与二次灌浆层结合牢固。

(9)基础顶面四周边缘及沟道边，一般可设置50~75mm的角钢保护，以防止边缘损坏。

二、框架柱设计(1)柱子一般采用矩形截面，在满足强度和稳定性要求的前提下宜适当减小柱的刚度，但其长细比（L0/b）L0——柱计算长度，按《GB 50010 -2010》表6.2.20-2中的现浇楼盖底层柱确定b——矩形截面的短边尺寸(2)柱子截面刚度EA宜与其上荷载成相同比例值。

(3)柱主筋在底板内的锚固：当底板厚度≤1.2m时，柱主筋均应伸至底板底部钢筋网上，；当底板厚度＞1.2m时，柱主筋可只将一半的柱主筋伸至底板底部钢筋网上，另一半在底板内达到直线锚固长度即可。

(4) 柱主筋在顶板内的锚固：直线锚入顶板内，钢筋伸至顶板顶。

(5)可设2~3道施工缝，各设在柱顶、柱脚及零米附近。

施工缝处理：预留φ8@200的钢筋，长600mm，插入300mm；浇灌前应凿毛混凝土表面，湿润清扫干净后，坐一层掺有胶结剂的水泥净浆。

(6)中间柱子与横梁可不在同一平面，适当移动柱子的位置有时可明显改善基础的动力特性。

一、汽轮机设备结构与工作原理1．汽轮机工作的基本原理是怎样的？汽轮机发电机组是如何发出电来的？具有一定压力、温度的蒸汽，进入汽轮机，流过喷嘴并在喷嘴内膨胀获得很高的速度。

高速流动的蒸汽流经汽轮机转子上的动叶片做功，当动叶片为反动式时，蒸汽在动叶中发生膨胀产生的反动力亦使动叶片做功，动叶带动汽轮机转子，按一定的速度均匀转动。

这就是汽轮机最基本的工作原理。

从能量转换的角度讲，蒸汽的热能在喷嘴内转换为汽流动能，动叶片又将动能转换为机械能，反动式叶片，蒸汽在动叶膨胀部分，直接由热能转换成机械能。

汽轮机的转子与发电机转子是用联轴器连接起来的，汽轮机转子以一定速度转动时，发电机转子也跟着转动，由于电磁感应的作用，发电机静子线圈中产生电流，通过变电配电设备向用户供电。

2．汽轮机如何分类？汽轮机按热力过程可分为：⑴凝汽式汽轮机（代号为N）。

⑵一次调整抽汽式汽轮机（代号为C）。

⑶二次调整抽汽式汽轮机（代号为C、C）。

⑷背压式汽轮机（代号为B）。

按工作原理可分为：⑴冲动式汽轮机。

⑵反动式汽轮机。

⑶冲动反动联合式汽轮机。

按新蒸汽压力可分为：⑴低压汽轮机新汽压力为1.18～1.47MPa。

⑵中压汽轮机新汽压力为1.96～3.92MPa。

⑶高压汽轮机新汽压力为5.88～9.81MPa。

⑷超高压汽轮机新汽压力为11.77～13.75MPa。

⑸亚临界压力汽轮机新汽压力为15.69～17.65MPa。

⑹超临界压力汽轮机新汽压力为22.16MPa。

按蒸汽流动方向可分为：⑴轴流式汽轮机。

⑵辐流式汽轮机。

3．汽轮机的型号如何表示？汽轮机型号表示汽轮机基本特性，我国目前采用汉语拼音和数字来表示汽轮机型号，其型号由三段组成：× ××-×××／×××／×××-×（第一段)(第二段)(第三段）第一段表示型式及额定功率（MW），第二段表示蒸汽参数，第三段表示设计变型序号。

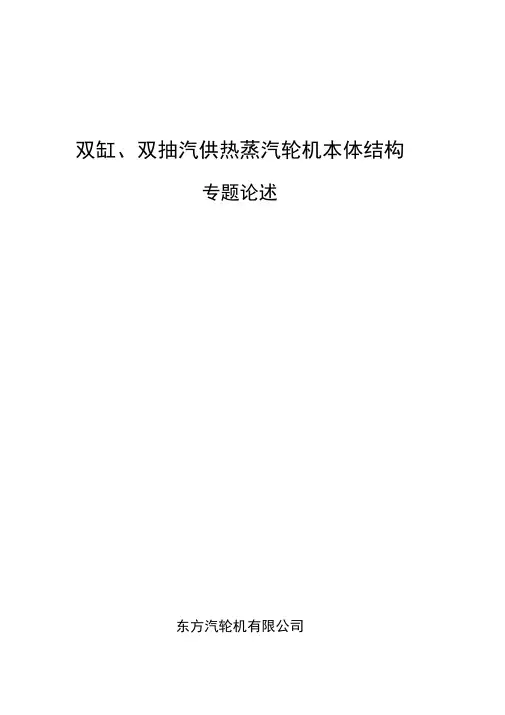

双缸、双抽汽供热蒸汽轮机本体结构专题论述东方汽轮机有限公司2012年1月目录前言 (2)一、主要技术性能和规范3二、总体布置4三、主要部套结构特点5四、供热抽汽调节阀16五、旋转隔板和连杆机构17六、供热机组设计特点6七、................................................................................ 调峰功能设计8八、........................................................................................ 总结11我方在已有成熟机型（戚墅堰供热-联合循环机型、常规火电热电联产机型）的基础上充分借鉴引进型联合循环ST技术，采用成熟供热技术及结构，针对该工程的特点，设计该型号汽轮机。

所采用的技术均已在工程实践中得到验证，具有高可靠性及经济性。

与常规的发电用汽轮机不同，联合循环用热电联产蒸汽轮机具备以下特点：1要求机组启停迅速、安全、灵活。

2、自动化程度高，操作简单，以便与整个电厂的自动化水平相适应。

3、具有和所配燃机相同的调峰性能，适应电网调峰需要。

4、油系统、汽水系统等简单可靠、可维护性好，以适应联合循环电厂人员编制及运行要求。

5、机组安装调试周期短、投资小、见效快，以保证与燃汽轮机同步建设、同时见效的要求，并适当降低工程造价。

6、供热调节手段成熟可靠，反应灵敏。

本次开发的联合循环用蒸汽轮机除具备联合循环供热机组的使用特点外，还充分考考虑了纯凝工况下的经济性。

采用我公司成功的通流优化技术，及先进可靠的设计结构，经济性、安全性及启停的灵活性上均达到了国内领先水平。

一、主要技术性能和规范型式：双缸、三压、单轴、冲动式、双抽供热凝汽式汽轮机型号：LN150-11型（暂定）转速/转向：3000r/mi n ，顺时针（汽机看向电机）通流级数：高压8+中压10+低压2X 6级配汽方式：高压（无调节级）一-节流配汽末级动叶高度：736mm排汽方式：向下汽封系统：自密封系统调节系统：DEH（全电调系统）*热力特性数据见热平衡图、总体布置本机组为双缸、三压、单轴、双排汽、冲动式、双抽可调整抽汽凝汽式汽轮机，共个24压力级。

汽轮机的设计和制造标准说明书文本：汽轮机的设计和制造标准说明书目录一、前言二、汽轮机的定义和分类三、汽轮机的构造和工作原理四、汽轮机的制造标准和技术要求五、汽轮机的设计标准和技术要求六、汽轮机性能测试标准和技术要求七、汽轮机安装和调试要求八、汽轮机运行和维护要求九、总结一、前言近年来，汽轮机在工业生产和能源领域的使用越来越广泛，对于保障能源供应和提升生产效率起到了重要的作用。

而汽轮机作为重要的动力设备，必须严格按照设计和制造标准进行制造和检验。

本说明书主要介绍汽轮机的设计和制造标准，以及和汽轮机相关的技术要求和测试标准等方面的内容，旨在为广大相关工作人员提供参考。

二、汽轮机的定义和分类汽轮机是一种将热能转化为机械能的设备，它分为汽动式和气动式两种。

汽动式汽轮机是将高温高压的蒸汽通过喷嘴喷向叶轮，使叶轮产生旋转力，并带动发电机或其他机器设备工作。

气动式汽轮机是利用高温高压的燃气推动叶轮旋转，从而达到能源转换的目的。

根据汽轮机的用途和动力输出方式的不同，可以将其分为发电用汽轮机、驱动用汽轮机、燃气轮机、船用汽轮机等不同类型。

三、汽轮机的构造和工作原理汽轮机主要由以下部分组成：汽轮机本体、叶轮、分配阀、减温器、冷却器、润滑系统等。

汽轮机的工作原理是通过高温高压的蒸汽或燃气使叶轮转动，从而产生机械能，输出到负载上。

汽轮机在使用过程中需要注意保持其各部分的正常运转，及时更换损坏的部件以保证汽轮机的稳定和高效运行。

四、汽轮机的制造标准和技术要求汽轮机的制造标准主要包括国家标准、地方标准以及企业标准，其中国家标准是在汽轮机设计和制造方面的基本标准，可以指导企业进行汽轮机的制造和检验。

汽轮机的制造还需要满足以下技术要求：1. 汽轮机的组成部件应满足材料质量、尺寸精度、协调性、配合间隙、表面质量等方面的要求，确保汽轮机性能稳定和可靠性好。

2. 汽轮机的工作环境要求温度适宜、湿度适宜、噪声小等。

3. 汽轮机的制造过程要求加工精度高、工艺合理、无损检测精确等。

汽轮机结构讲解
汽轮机是一种将热能转化为动能的设备，主要由转子、静子和附件三部分组成。

1.转子
汽轮机的转子包括高压转子和低压转子。

高压转子通常由几个高温区域和中间几个低温区域组成，需要高温材料承受高温高压。

低压转子则由多个低温区域组成，可以采用高强度材料。

转子通常采用重点部位类似叶片的‘I’梁型结构，可以大幅提高承受力和高速平衡性能。

2.静子
汽轮机的静子包括高压缸、中压缸和低压缸。

其中，高压缸位于气流进口处，收缩后气流经过中压缸和低压缸继续排出。

不同压力区域的静子使用不同的材料和结构。

3.附件
汽轮机的附件包括轴承、密封件、润滑系统等。

轴承是支撑转子的重要组件，需要承受高速旋转和负载，通常采用油膜滑动轴承或气膜滑动轴承。

密封件是防止气流泄漏的重要组件，通常采用各种不同类型的装置来实现。

润滑系统是为了降低各组件间摩擦损耗和保证零件的长期性能而设计的。

总体而言，汽轮机属于高温高压环境下运转的设备，因此各个组
件要承受极高的压力、温度和振动力。

设计和制造汽轮机需要高度专
业化的技能和精密的加工工艺，以确保设备能够长期高效稳定地运行。

燃机发电机基础设计涉及到多个因素，以下是主要的设计考虑：
1. 基础承重：燃机发电机组的基础承重一般设计成燃气发电机组湿重的两倍以上。

这是为了确保机组运行时的稳定性和安全性。

2. 基础尺寸：基础各边应超出机组最宽处15\~30cm，基础各边应超出机组最宽处15\~30cm，当进行机组安装时，在基础相对于机组底架上的固定螺栓位置钻孔，然后用膨胀螺栓将机组固定。

这样可以吸收一部分振动，降低对建筑物的冲击。

3. 混凝土基础：根据柴油机组尺寸，设置一个高20cm的混凝土基础。

混凝土基础的体积需要考虑机组的动负荷，这个动负荷可向相关的厂家索取，也可按机组静负荷的1.5倍考虑。

4. 钢筋混凝土基础：必须保证一定的养护期，设备才可就位。

基础四周应设计10cm的油槽，可以方便清理设备滴漏的燃油或润滑油。

5. 电气专业向结构专业提荷载：除了要提供机组的静负荷和混凝土基础的体积外，还要考虑机组的动负荷。

此外，还要考虑地质条件、机组型号、运行工况等因素，必要时可咨询相关领域的专家或专业机构进行设计。

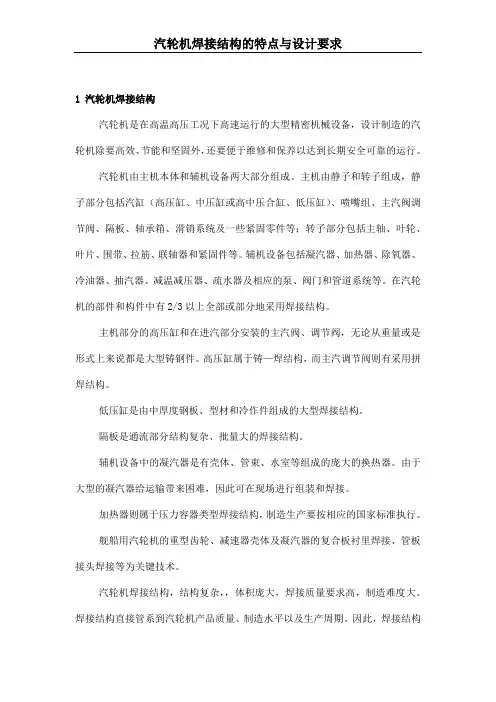

1 汽轮机焊接结构汽轮机是在高温高压工况下高速运行的大型精密机械设备，设计制造的汽轮机除要高效、节能和坚固外，还要便于维修和保养以达到长期安全可靠的运行。

汽轮机由主机本体和辅机设备两大部分组成。

主机由静子和转子组成，静子部分包括汽缸（高压缸、中压缸或高中压合缸、低压缸）、喷嘴组、主汽阀调节阀、隔板、轴承箱、滑销系统及一些紧固零件等；转子部分包括主轴、叶轮、叶片、围带、拉筋、联轴器和紧固件等。

辅机设备包括凝汽器、加热器、除氧器、冷油器、抽汽器、减温减压器、疏水器及相应的泵、阀门和管道系统等。

在汽轮机的部件和构件中有2/3以上全部或部分地采用焊接结构。

主机部分的高压缸和在进汽部分安装的主汽阀、调节阀，无论从重量或是形式上来说都是大型铸钢件。

高压缸属于铸—焊结构，而主汽调节阀则有采用拼焊结构。

低压缸是由中厚度钢板、型材和冷作件组成的大型焊接结构。

隔板是通流部分结构复杂、批量大的焊接结构。

辅机设备中的凝汽器是有壳体、管束、水室等组成的庞大的换热器。

由于大型的凝汽器给运输带来困难，因此可在现场进行组装和焊接。

加热器则属于压力容器类型焊接结构，制造生产要按相应的国家标准执行。

舰船用汽轮机的重型齿轮、减速器壳体及凝汽器的复合板衬里焊接、管板接头焊接等为关键技术。

汽轮机焊接结构，结构复杂，，体积庞大，焊接质量要求高，制造难度大。

焊接结构直接管系到汽轮机产品质量、制造水平以及生产周期。

因此，焊接结构在汽轮机制造中占有很大的比重，而且是生产中的重要环节。

各种焊接结构的工作状况不同，都对焊接质量有着具体要求，只有各个结构都能满足技术要求，才能满足汽轮机产品的总体要求。

典型的焊接结构的结构形式、技术要求和制造工艺将分别在相应章节论述。

2 焊接结构的特点用成型材料加工后的毛坯料作为零、部件，经过装配、焊接而制成的构件可通称为焊接结构。

零、部件可以用板材，管材及型材，也可以用成型材料和铸件或锻件结合，装焊而成焊接结构。

零、部件的构造形式主要由它的工作性能和制造工艺所决定。

汽轮机的原理及结构分析本文简单介绍了汽轮机的驱动及其设备的原理和内部结构，汽轮机是将蒸汽的能量转换成为机械功的旋转式动力机械，又称蒸汽透平。

汽轮机的工作原理是能将蒸汽热能转化成为机械功的外燃回转式机械，来自锅炉的蒸汽进入汽轮机后，依次经过一系列环形配置的喷嘴和动叶，将蒸汽的热能转换为汽轮机转子旋转的机械能。

蒸汽在汽轮机中，以不同方式进行能量转换。

结构部件由转动部分和静止部分两个方面组成。

转子包括主轴、叶轮、动叶片和联轴器等。

静子包括进汽部分、汽缸、隔板和静叶栅、汽封及轴承等。

希望通过本文使读者初步了解汽轮机，并对实际生产操作有一定的帮助。

标签：汽轮机原理叶轮结构分析汽轮机是用蒸汽来作功的旋转式原动机，来自废热锅炉或其他汽源的蒸汽，经主汽阀和调节阀进入汽轮机，依次高速流过一系列环形配置的喷嘴(或静叶栅)和动叶栅而膨胀作功，将蒸汽的热能转变为推动汽轮机转子旋转的机械功，从而驱动其他机械转动。

与往复式蒸汽机相比，汽轮机中的蒸汽流动是连续的、高速的，单位面积中能通过的流量大，因而能发出较大的功率。

大功率汽轮机可以采用较高的蒸汽压力和温度，顾热效率更高。

工业汽轮机的结构与其工作原理、工作条件、受力情况、工艺要求、材料性质等有密切的关系。

通常，中、小功率的汽轮机采用单缸结构，大功率汽轮机则由高压缸、中压缸(或高中压合缸)和低压缸组成。

根据石化公司现有汽轮机结构特点，以下图1为例介绍。

该结构是杭州汽轮机厂应用引进德国西门子三系列积木块工业汽轮机设计制造技术生产的国产反动式EHNK／ENK型多级抽汽凝汽式汽轮机。

该型汽轮机采用积木块设计原理，通常由进汽段、中间段或延伸段和排汽段三个区段组成，其基本设计形式为多级反动式。

图中所示的工业汽轮机为单轴单缸结构，共有十三级，由一个调节级和十二个压力级组成，其中调节级采用冲动式设计，压力级采用反动式设计，末几级为带叉型叶根的扭曲叶片。

转子为整锻转鼓型，在转子的高压端设有平衡活塞。

汽轮机的基本结构1. 引言汽轮机是一种常见的热能转换设备，广泛应用于发电厂、船舶、石化、制冷等领域。

它通过燃烧燃料产生高温高压蒸汽，然后将蒸汽的热能转化为机械能，驱动轴承旋转，从而实现能源的转换和利用。

本文将介绍汽轮机的基本结构，包括主要组成部分和工作原理。

2. 汽轮机的主要组成部分汽轮机的主要组成部分包括燃烧室、汽轮机转子、汽轮机定子、汽轮机减速器和辅助设备。

2.1 燃烧室燃烧室是汽轮机内部进行燃烧的空间，其主要功能是将燃料和空气混合并点燃，产生高温高压的燃烧产物。

燃烧室通常由燃烧室壳体、燃烧器和燃烧室衬里等组成。

2.2 汽轮机转子汽轮机转子是汽轮机的核心部件，承载着转动能量的传递。

它由多个叶片组成，叶片通常采用高温合金材料制成，以承受高温高压蒸汽的冲击和离心力的作用。

汽轮机转子一般分为高压转子、中压转子和低压转子，它们按照蒸汽的压力级别进行排列。

2.3 汽轮机定子汽轮机定子是与转子相对固定的部件，起到引导蒸汽流动的作用。

它由固定叶片和定子壳体组成，定子壳体通常由铸铁或钢制成。

汽轮机定子的叶片角度和形状是根据流体动力学原理设计的，以确保蒸汽在定子中流动时能够转换热能为机械能。

2.4 汽轮机减速器汽轮机减速器用于将高速旋转的汽轮机转子的转速降低，以适应发电机等负载设备的要求。

它通常由齿轮传动系统组成，通过齿轮的啮合和传动，将高速转动的轴承驱动转速降低到合适的范围。

2.5 辅助设备汽轮机的辅助设备包括进汽系统、排汽系统、冷却系统、润滑系统等。

进汽系统负责将蒸汽送入汽轮机中，排汽系统则将排出的低温低压蒸汽排出。

冷却系统用于冷却汽轮机的转子和定子，以防止过热。

润滑系统则负责给汽轮机的滑动部件提供润滑油，以减少摩擦和磨损。

3. 汽轮机的工作原理汽轮机的工作原理可以简单描述为以下几个步骤：压力能转化为动能、动能转化为机械能、机械能输出。

3.1 压力能转化为动能燃料在燃烧室中燃烧产生高温高压蒸汽，蒸汽进入汽轮机的高压转子，叶片上的高压蒸汽将其动能转化为动能，推动转子高速旋转。

汽轮机的设计标准说明书1.引言汽轮机是一种常见的热能转换设备，广泛应用于发电、航空和工业生产等领域。

本说明书旨在为汽轮机的设计提供标准和要求，确保其性能和可靠性满足预期需求。

2.设计目标汽轮机的设计应遵循以下目标：a. 高效性能：汽轮机应具有较高的发电功率和热效率，以最大限度地利用燃料能源。

b. 可靠性：汽轮机应具备卓越的可靠性和运行稳定性，确保长期安全运行。

c. 环保和节能：汽轮机的设计应考虑环境保护和能源节约，减少污染物排放和能源消耗。

d. 经济性：汽轮机的设计应在成本可控的前提下，满足功能要求，并降低运营成本。

3.设计要求a. 性能参数：汽轮机的设计应明确指定功率、效率、转速、出口温度和压力等性能参数，以满足用户需求。

b. 热力系统：汽轮机应具备适当的锅炉、冷却系统和热回收设备，以提高热效率和能源利用率。

c. 材料选用：汽轮机的设计应根据工作条件和耐久性要求，选择适当的材料，包括叶片、轴承和密封件等。

d. 安全保护：汽轮机应具备完善的安全保护系统，包括过热保护、过速保护和振动监测等，确保运行安全可靠。

e. 可维护性：汽轮机的设计应注重维护便捷性，方便对设备的检修、保养和更换关键部件。

4.设计流程a. 初始设计：根据用户需求和性能参数，进行初始设计，包括汽轮机结构、参数和工作流程的确定。

b. 材料选择：根据设计要求和工作条件，选择合适的材料，并进行强度和耐久性计算。

c. 热力系统设计：设计合理的锅炉、冷却系统和热回收设备，以最大限度地提高能源利用率。

d. 安全保护设计：根据国家安全标准和相关规范，设计完善的安全保护系统，确保汽轮机的安全运行。

e. 性能优化：通过仿真和优化分析，对汽轮机的结构和参数进行优化，提高性能和效率。

f. 维护性设计：考虑设备维护和检修过程中的方便性和可行性，对汽轮机的维护性进行设计。

5.测试与验证a. 静态测试：对汽轮机的各个部件进行静态验收测试，验证其结构和材料的符合性。

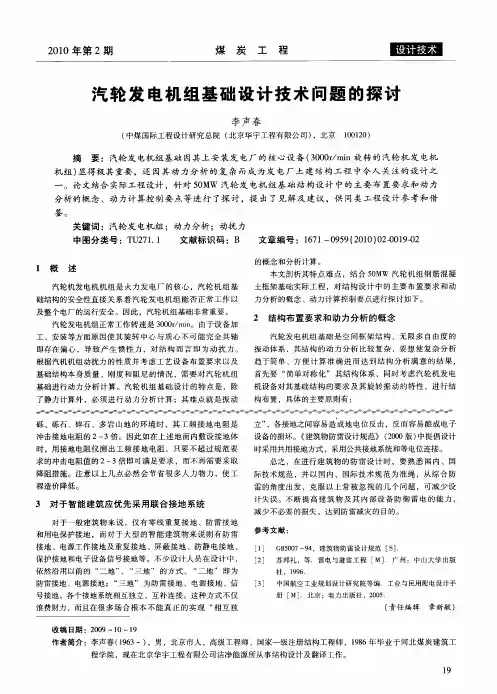

关于火力发电厂汽轮发电机组基础设计问题的探讨发布时间：2021-02-24T14:26:50.670Z 来源：《建筑实践》2020年31期作者：张伟[导读] 火力发电厂的设计中，我们常会遇到各种各样的机器基础张伟天津华冶工程设计有限公司天津 300270摘要：火力发电厂的设计中，我们常会遇到各种各样的机器基础，而汽轮发电机是整个电厂的心脏，汽机基础则是电厂土建工程中最重要的项目之一。
