下载文档原格式
220kV胶山变电所电缆沟盖板工程三措1. 施工现场组织机构组织机构关系图交接检验〔1〕盖板应统一部位注明规格、生产日期、生产批次和合格标志。
检查数量：全数检查。
〔2〕盖板的外形不得有缺棱掉角、棱角不正、翘曲不平、飞边凸肋等质量缺陷；构件外表不得有露筋、麻面、掉皮、起砂、沾污等质量缺陷；角钢外表无毛刺、锌镏、挂锌、露铁、锌渣锌灰等附着现象。
检查数量：全数检查。
〔3〕钢筋混凝土盖板的尺寸偏差应符合表1的规定。
检查数量：每一条电缆沟的盖板抽查10%，但不得少于3件。
表1注：l为构件长度〔mm〕〔4〕检查支座支撑宽度和高度。
检查数量：全数检查检查方法：采用钢尺。
〔5〕检查盖板的质量合格证明文件，主要包括原材料合格证明文件与试验报告、试块试压报告、盖板钢筋保护层测试记录等。
〔1〕电缆沟尺寸、沟道压顶截面尺寸等须符合设计要求。
〔2〕电缆沟沟道压顶抹灰层之间必须粘结结实，抹灰层应无脱层、空鼓，面层应无爆灰和裂缝；压顶外表应平整、洁净、接槎平整，分格缝设置宜不大于4m。
检查数量：每10延长米检查至少一处，每条沟不少于三处。
检查方法：用小锤轻击检查；观察检查。
〔3〕沟道压顶截面尺寸、顶面标高、中心线位移、相对高差等允许偏差项目符合表2.2.2的规定。
检查数量：每5延长米抽查1处，每条沟不少于三处。
表〔4〕检查电缆沟沟道压顶施工记录和质量验收记录。
2.2 安装工序1、盖板交接检验合格后,按施工总平面布置进展分类堆放,堆放位置便于二次倒运。
盖板应侧立单层堆放，堆放时盖板两侧应采用木方进展搁置，以防包边角钢与地面接触，造成锌层外表腐蚀。
为确保每条电缆沟的盖板面层色泽一致，同一批次的盖板应采用生产厂一样原材料、配合比的产品。
2、对电缆沟沟道压顶外表进展清理，去除外表杂物，清理过程中要注意对已敷设电缆等成品的保护，防止对电缆的损坏和污染。
3、采用经纬仪和钢尺放样盖板板端控制线，控制线平行于电缆沟中心线，每20m设置一控制点。
电缆沟盖板规范电缆沟盖板规范是指在电缆沟与地面之间进行安装的覆盖板的规定和要求。
以下是电缆沟盖板规范的一些主要内容，总计约1000字。
一、盖板材料：1. 盖板材料应为高强度，耐腐蚀，耐磨损，耐候性良好的材料，如钢板、铸铁板或复合材料等；2. 材料应符合国家相关标准，并具有相应的检测报告。
二、盖板尺寸：1. 盖板长度一般为1米，宽度应根据电缆沟的宽度而定，最小宽度不小于300mm；2. 盖板厚度应根据所载荷的不同而分为不同规格，一般应不小于6mm。
三、盖板配件：1. 盖板应配备防滑设施，如防滑条、凹凸纹路等，以确保行人的安全；2. 盖板边缘应进行加工或设置辅助设备，以便于盖板的安装和拆卸；3. 盖板上应设置开孔或加工凹槽，以便于电缆的出线和维护。
四、盖板的荷载能力：1. 盖板的荷载能力应根据所安装位置的不同进行评估，一般应满足通行车辆或脚手架的要求；2. 盖板应进行相应的荷载试验，并提供试验报告。
五、盖板的安装：1. 盖板应固定牢固，不得有松动、晃动或滑动的现象；2. 盖板与电缆沟之间应保持一定的间隙，以免电缆受到过大的拉力；3. 盖板的安装应按照厂家提供的安装说明进行，如有特殊情况应及时与厂家或设计单位联系。
六、盖板的维护和保养：1. 盖板应定期进行清洁和检查，以确保其正常使用；2. 盖板应防止长时间的浸泡或受到化学物质的侵蚀；3. 盖板有损坏或老化的情况应及时更换或维修，以确保其使用寿命。
七、盖板的标志和警示：1. 盖板应设置标志或警示牌，提醒行人注意；2. 盖板周围应设置安全警示标志，并保持清晰可见。
八、质量检验与验收：1. 盖板应进行质量检验，检查材料和加工工艺等；2. 盖板的验收应包括试装、荷载试验和外观检查等。
九、事故处理：1. 发生盖板事故时，应立即采取紧急措施，确保现场安全，并及时报告相关部门；2. 盖板事故的处理应按照相关法规和规定进行，同时查明事故原因并采取措施避免再次发生。
以上是电缆沟盖板规范的一些主要内容，希望对您有所帮助。
无机结合规范标准最新无机结合材料，也被称为无机胶结材料，是一类通过物理或化学作用将无机颗粒结合在一起的材料。
这类材料广泛应用于建筑、道路、水利等工程领域。
随着科技的发展和环保要求的提高，无机结合材料的规范标准也在不断更新。
以下是最新的无机结合材料规范标准的概述：1. 材料分类与性能要求无机结合材料根据其化学组成和物理性能可分为多种类型，如水泥基、石灰基、石膏基等。
每种类型的材料都有其特定的性能要求，包括但不限于强度、耐久性、抗渗性、抗冻性等。
2. 生产工艺与质量控制规范标准对无机结合材料的生产工艺提出了明确要求，包括原料的选择、混合比例、加工温度、养护条件等。
同时，对生产过程中的质量控制也进行了规定，确保材料性能的稳定性和可靠性。
3. 应用范围与施工技术针对不同应用场景，规范标准对无机结合材料的使用范围进行了界定，并提供了相应的施工技术指南。
这包括材料的铺设、压实、养护等施工步骤，以及对施工环境和施工设备的要求。
4. 环保与可持续发展随着全球对环境保护和可持续发展的重视，最新的规范标准也对无机结合材料的环保性能提出了要求。
这包括限制有害物质的含量、提高材料的循环利用率、减少生产过程中的能源消耗和废物排放等。
5. 检验与认证为了确保无机结合材料的质量，规范标准规定了严格的检验和认证流程。
这包括对材料性能的定期检测、生产过程的审核以及最终产品的认证。
6. 法规与标准更新规范标准是一个动态更新的过程，随着新材料、新技术的出现和市场需求的变化，相关的法规和标准也会进行相应的调整。
因此，企业和施工单位需要密切关注最新的规范动态，确保其产品和工程符合最新的标准要求。
7. 结语无机结合材料的规范标准是确保工程质量和安全的重要保障。
随着科技的进步和社会的发展，这些标准也在不断完善和发展。
作为材料制造商、施工单位或工程监理，了解并遵守这些标准是至关重要的。
请注意，上述内容是一个概述，具体的规范标准需要参照最新的国家或国际标准文件。

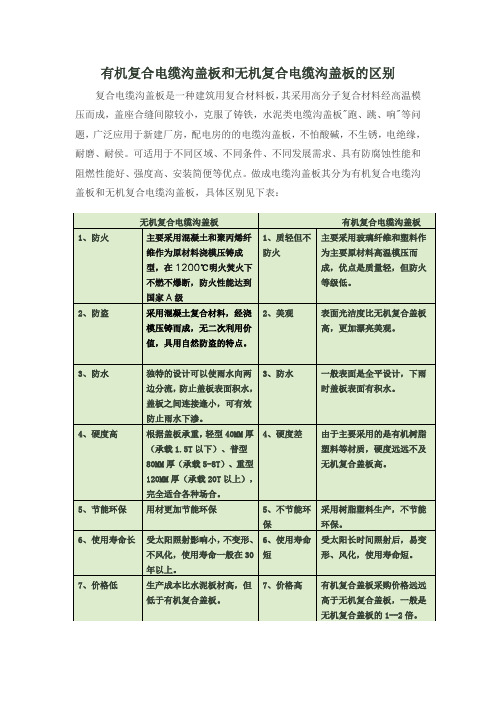

有机复合电缆沟盖板和无机复合电缆沟盖板的区别
复合电缆沟盖板是一种建筑用复合材料板，其采用高分子复合材料经高温模压而成，盖座合缝间隙较小，克服了铸铁，水泥类电缆沟盖板"跑、跳、响"等问题，广泛应用于新建厂房，配电房的的电缆沟盖板，不怕酸碱，不生锈，电绝缘，耐磨、耐侯。
可适用于不同区域、不同条件、不同发展需求、具有防腐蚀性能和阻燃性能好、强度高、安装简便等优点。
做成电缆沟盖板其分为有机复合电缆沟盖板和无机复合电缆沟盖板，具体区别见下表：。
无机材料复合聚苯乙烯a级保温板薄抹灰外墙外保温系统应用技术规程1. 引言1.1 概述本文旨在探讨无机材料复合聚苯乙烯A级保温板薄抹灰外墙外保温系统的应用技术规程。
随着社会经济的不断发展和工业化进程的加速，建筑物对能源的需求也越来越高。
因此，如何提高建筑物的节能性能成为一个重要课题。
外墙外保温系统作为一种有效的节能技术被广泛应用，而复合聚苯乙烯保温板是一种常见且性能良好的保温材料。
本文将详细介绍复合聚苯乙烯A级保温板薄抹灰外墙外保温系统的结构组成、施工流程和注意事项，并重点探讨无机材料在该系统中的应用技术规程。
1.2 文章结构本文共分为五个部分来展开论述。
引言部分简要介绍了文章的背景、目的和意义。
第二部分将对复合聚苯乙烯保温板进行定义、分类以及其特点和优势进行阐述，并介绍其应用领域。
第三部分概述了薄抹灰外墙外保温系统的原理、作用机制，以及结构组成和要求。
施工流程和注意事项也将在这一部分进行详细探讨。
第四部分是本文的重点，将深入探讨无机材料在外保温系统中的选型和性能要求，以及施工工艺与方法论述。
此外，还会介绍无机材料与复合聚苯乙烯保温板的结合方式和效果评估。
最后，在结论部分对整篇文章进行总结，并展望无机材料复合聚苯乙烯A级保温板薄抹灰外墙外保温系统的发展前景。
1.3 目的本文旨在提供一个详尽全面的技术规程，以指导相关从业人员在实际工程中应用无机材料复合聚苯乙烯A级保温板薄抹灰外墙外保温系统。
通过对复合聚苯乙烯保温板和无机材料应用技术规程的阐述，该文旨在推动建筑节能技术的发展，促进绿色建筑建设。
同时，本文也有助于提高建筑物的节能性能，实现可持续发展的目标。
通过本文的阅读和理解，相关从业人员可更好地掌握复合聚苯乙烯A级保温板薄抹灰外墙外保温系统应用技术规程，为工程实践提供指导和依据。
2. 复合聚苯乙烯保温板简介：2.1 定义和分类：复合聚苯乙烯(简称XPS)保温板是一种用于建筑外墙外保温的材料。
该材料采用聚苯乙烯树脂为基础，经过高温挤出成型后加入适量的发泡剂形成闭孔结构，其表面经过包覆无机纤维网格增强层处理，进一步提升其强度和耐老化性能。
无机复合材料电缆沟盖板技术条件书（变电所用）二○一○年九月十日无机复合材料电缆沟盖板1、范围本规范制定了无机复合材料电缆盖板产品分类、技术要求、试验方法、检验规则、质量控制和产品标志、包装、运输、储存和使用范围。
2、引用标准下列标准的相关条款可与本标准的部分条文参照使用相互冲突的地方以本标准为准。
GB175 通用硅酸盐水泥GB8076 混凝土外加剂GB13013 钢筋混凝土用热轧光圆钢筋GB1499 钢筋混凝土用热轧带肋钢筋GB/T14684 建筑用砂GB/T14685 建筑用卵石、碎石GB/T18736-2002 高强高性能混凝土用矿物外加剂GB50204-2002 混凝土结构工程施工质量验收规范JGJ63 混凝土拌合用水标准GB/T18369 无碱玻璃纤维无捻粗纱布。
GB/J107 混凝土强度检验评定标准。
JG3064-1999 钢纤维混凝土3、产品分类电缆沟盖板按照承载能力分为：普通无机复合材料盖板、RPC无机复合材料盖板。
4、产品型号盖板物理力学性能指标（表一）5、版面：按需方要求设计布置版面。
6、技术要求6．1原材料6.1.1水泥：宜选用强度不低于42.5的低碱通用硅酸盐水泥。
其性能应符合GB175的规定。
6.1.2 集料：细集料宜采用中粗砂，细度模数为3.2~2.3，含泥量不得大于1.0%。
粗集料宜采用碎石或卵石，其最大粒径不宜大于25mm，且应小于钢筋净距3/4。
砂石的其他质量应分别符合GB/T14684、GB/T14685的规定。
6.1.3 掺合料：不得对电缆沟盖板产生有害影响，使用前必须进行试验验证。
6.1.4外加剂：外加剂质量应符合GB8076的规定，严禁使用氯盐类外加剂或其他对钢筋有锈蚀作用的外加剂。
6.1.5 水：混凝土拌合用水应符合JGJ63 。
6.1.6 钢材：盖板主筋应采用热轧带肋钢筋，其质量与性能须符合GB1499的规定。
盖板构造钢筋应采用热轧光圆钢筋，其质量与性能须符合GB13013的规定。

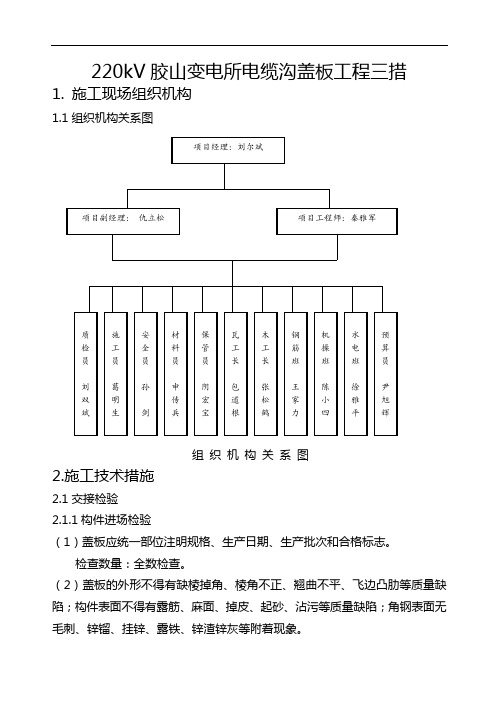

电缆沟盖板施工技术措施220kV胶山变电所电缆沟盖板工程三措南京市第六建筑安装工程有限公司220kV胶山变电所电缆沟盖板工程三措 1. 施工现场组织机构组织机构关系图组织机构关系图质检员刘双斌施工员葛明生安全员孙剑材料员申传兵保管员阴宏宝瓦工长包道根木工长张松鹤钢筋班王家力机操班陈小四水电班徐雅平预算员尹旭辉项目副经理: 仇立松项目工程师: 秦雅军项目经理: 刘尔斌 2.施工技术措施交接检验构件进场检验盖板应统一部位注明规格、生产日期、生产批次和合格标志。
检查数量：全数检查。
盖板的外形不得有缺棱掉角、棱角不正、翘曲不平、飞边凸肋等质量缺陷；构件表面不得有露筋、麻面、掉皮、起砂、沾污等质量缺陷；角钢表面无毛刺、锌镏、挂锌、露铁、锌渣锌灰等附着现象。
第 1 页共9页220kV胶山变电所电缆沟盖板工程三措南京市第六建筑安装工程有限公司检查数量：全数检查。
钢筋混凝土盖板的尺寸偏差应符合表1的规定。
检查数量：每一条电缆沟的盖板抽查10%，但不得少于3件。
表1 序号1 2 3 4 5 6 检查项目长度偏差宽度偏差厚度偏差对角线差表面平整度侧向弯曲允许偏差±2 ±2 ±1 ≤2 1 l/1000 检验方法钢尺检查钢尺检查钢尺检查钢尺检查靠尺检查拉线、钢尺量最大侧向弯曲注：l 为构件长度检查支座支撑宽度和高度。
检查数量：全数检查检查方法：采用钢尺。
检查盖板的质量合格证明文件，主要包括原材料合格证明文件及试验报告、试块试压报告、盖板钢筋保护层测试记录等。
上道工序交接检验电缆沟尺寸、沟道压顶截面尺寸等须符合设计要求。
电缆沟沟道压顶抹灰层之间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无爆灰和裂缝；压顶表面应平整、洁净、接槎平整，分格缝设置宜不大于4m。
检查数量：每10延长米检查至少一处，每条沟不少于三处。
第 2 页共9页220kV胶山变电所电缆沟盖板工程三措南京市第六建筑安装工程有限公司检查方法：用小锤轻击检查；观察检查。
db21 无机材料复合聚苯乙烯a级保温板技术规程db21无机材料复合聚苯乙烯A级保温板技术规程【前言】db21无机材料复合聚苯乙烯A级保温板是一种常用于建筑保温的材料。
本文将从介绍材料的基本特点和用途开始，深入探讨其技术规程，并提供个人观点和理解。
【一、材料特点】1. 低导热系数：db21无机材料复合聚苯乙烯A级保温板的低导热系数使其具有优异的保温性能。
这意味着它能够有效减少建筑物与外界环境的能量交换，从而降低热能损失。
2. 耐火性能：由于无机材料的加入，db21保温板具有较高的耐火性能。
它能够在火灾中起到延缓火势蔓延的作用，提高建筑物的安全性。
3. 环保性：db21保温板采用的聚苯乙烯材料具有较高的环保性能。
它不含有对人体有害物质，且可以进行回收再利用，减少了资源的浪费。
4. 高强度：db21保温板的结构紧密，具有较高的抗压性和抗冲击性。
它可以承受一定的外力作用，不易受到机械损坏。
【二、应用领域】1. 建筑外墙保温：db21无机材料复合聚苯乙烯A级保温板广泛应用于建筑外墙保温系统中。
其优异的保温性能和耐久性使得建筑物在寒冷季节也能保持稳定的室内温度，提高了建筑能效。
2. 屋顶保温：db21保温板可用于屋顶的保温工程。
由于材料的耐火性能，可以提高建筑物的火灾安全性，并有效减少能量损耗。
3. 冷库保温：db21保温板可用于冷库的保温工程。
其低导热系数有效减少冷库与外界环境的热交换，提高了冷藏效果，节约能源。
4. 其他领域：db21保温板还可应用于地板保温、管道保温等领域。
它的高强度和耐久性使得它在各种复杂环境中都能发挥良好的保温效果。
【三、技术规程】1. 安装方法：db21保温板应采用专业施工人员按照设计要求进行安装。
将基层进行清理和处理，以保证粘结牢固。
使用专用的粘结剂将保温板粘贴在基层上，并按照设计要求进行校正和调整。
进行表面处理和收尾工作。
2. 质量要求：db21保温板的质量要求包括外观质量、尺寸精度、热传导系数等方面。
产品特点
一、轻质、防火
每平方米约70kg左右，易施工、易搬动、方便电厂、电站室内外电缆沟的检修。
在1200℃明火焚火下不燃不爆断，防火性能达到国家A级。
二、美观
统一采用模具一次性浇注成型，故表面归整，尺寸统一，盖板表面有独特的防滑花纹设计，既起防滑作用，又改善盖板整体的观感，改变了以前水泥盖板造型呆板的缺点，符合目前建设现代化花园式变电站、电厂的标准美观要求。
三、节省能源、易施工
由于主要由无机物、植物纤维等环保材料制成，不采用钢筋作肋，可为国家节省大量刚才，同时也避免钢质盖板生锈腐蚀而带来的损坏，同时由于材料的特殊性、新型承重材料替代钢筋，加之产品本身的韧性，实现了本产品可钉、可刨、可任意切割，减少了盖板的设计难度，大大降低了施工难度，同时轻松解决了异型盖板预制的难题。
四、防水
室外盖板采用弧形设计，可有效地使雨水向两边分流，防止盖板表面积水，同时，由于盖板边角可做到平直光滑、几何尺寸规整统一，使盖板间连接缝隙极小，可有效防止雨水渗漏。
五、抗老化性强，韧性好，便于维护
本产品由多种无机材料复合制成，经过高低温实验抗老化性能好、人工搬运、检修不易破坏，延长了产品使用寿命，任意搬动，不会掉角、掉边。
无机复合材料
电缆沟盖板技术条件书
（变电所用）
二○一○年九月十日
无机复合材料电缆沟盖板
1、范围
本规范制定了无机复合材料电缆盖板产品分类、技术要求、试验方法、检验规则、质量控制和产品标志、包装、运输、储存和使用范围。
2、引用标准
下列标准的相关条款可与本标准的部分条文参照使用相互冲突的地方以本标准为准。
GB175 通用硅酸盐水泥
GB8076 混凝土外加剂
GB13013 钢筋混凝土用热轧光圆钢筋
GB1499 钢筋混凝土用热轧带肋钢筋
GB/T14684 建筑用砂
GB/T14685 建筑用卵石、碎石
GB/T18736-2002 高强高性能混凝土用矿物外加剂
GB50204-2002 混凝土结构工程施工质量验收规范
JGJ63 混凝土拌合用水标准
GB/T18369 无碱玻璃纤维无捻粗纱布。
GB/J107 混凝土强度检验评定标准。
JG3064-1999 钢纤维混凝土
3、产品分类
电缆沟盖板按照承载能力分为：普通无机复合材料盖板、RPC无机复合材料盖板。
4、产品型号
盖板物理力学性能指标（表一）
5、版面：
按需方要求设计布置版面。
6、技术要求
6．1原材料
6.1.1水泥：宜选用强度不低于42.5的低碱通用硅酸盐水泥。
其性能应符合GB175的规定。
6.1.2 集料：细集料宜采用中粗砂，细度模数为3.2~2.3，含泥量不得大于1.0%。
粗集料宜采用碎石或卵石，其最大粒径不宜大于25mm，且应小于钢筋净距3/4。
砂石的其他质量应分别符合GB/T14684、GB/T14685的规定。
6.1.3 掺合料：不得对电缆沟盖板产生有害影响，使用前必须进行试验验证。
6.1.4外加剂：外加剂质量应符合GB8076的规定，严禁使用氯盐类外加剂或其他对钢筋有锈蚀作用的外加剂。
6.1.5 水：混凝土拌合用水应符合JGJ63 。
6.1.6 钢材：
盖板主筋应采用热轧带肋钢筋，其质量与性能须符合GB1499的规定。
盖板构造钢筋应采用热轧光圆钢筋，其质量与性能须符合GB13013的规定。
6.1.7无碱玻璃纤维无捻粗纱布（EC）应符合GB/T18369的规定。
6.2构造要求
6.2.1钢筋骨架
6.2.1.1纵向承力主筋不得有局部弯曲，钢筋表面不得有油污；钢筋接头时应采用对焊连接，其接头技术要求应符合GB50204-2002的规定。
6.2.1.2骨架成型后，各部尺寸应符合下列要求：
a.纵向受力钢筋间距偏差不得超过±10mm；
b.构造筋间距偏差不得超过±20mm。
6.3 外观
6.3. 1产品的表面应平整、无裂纹、严重白化及分层、无明显色泽不匀。
6.3. 2产品表面标记清晰。
6.3.3产品与支承座的接触面应平整、光滑。
6.3.4产品内部不得有空鼓、蜂窝情况，直径大于5毫米的气泡不得多于3个。
6.4 产品公差应符合表二的要求（表二）
6.5电缆沟盖板产品力学性能指标要符合表一的要求。
（经供需双方协议也可制作其他等级的沟盖板。
）
6.6 保护层厚度
纵向受力钢筋的净保护层厚度不得小于10mm。
7、电缆沟盖板检验规则
7．1产品检验分为出厂检验和型式检验
7.1.1产品出厂前应进行出厂检验。
7.1.2有下列情况之一时应进行型式检验：
①正常生产一年时；
②当产品结构、原材料、生产工艺有较大改变时；
③停产半年以上恢复生产时；
④出厂与上一次型式检验结果有较大差别时；
⑤国家或地方质量监督机构提出进行型式检验要求时。
7．2检验项目
7．2．1出厂检验
7．2．1．1检验内容：包括混凝土抗压强度、电缆盖板外观质量、尺寸偏差和裂缝荷载检验。
7．2．1．2批量和抽样：以同种类、同规格产品500件为一批但在三个月内生产不足500件时仍作为一批随机抽取10件进行检验。
7．2．2型式检验
7．2．2．1检验内容：包括混凝土抗压强度、沟盖板外观质量、尺寸偏差。
需要时经双方协商可增加检验项目。
7．2．2．2批量和抽样：在不少于100件同种类、同规格产品随机抽取10件进行外观质量和尺寸偏差检验在检验合格的产品中随抽取2件进行承载能力检验。
7．3 检验方法
7．3．1外观的检测：在充足的光源下目测。
7．3．2尺寸偏差检验：使用钢尺和卷尺测量。
7．3．3承载能力试验（沟盖板承载力试验安装如图1所示）。
7．3．3．1测力表的量程范围应使试验载在其量程的30%～80%之间。
7．3．3．2配套支座支承面应与沟盖板接触面匹配且平整支撑宽度为两端各100mm。
7．3．3．3集中荷载作用点在电缆沟盖板的正中间。
7．3．3．4裂缝荷载检验以1KN/S 3KN/S的速度加载,按裂缝荷载值分级加荷,每级加荷量为裂缝荷载的20%,恒压1min,逐级加压至出裂缝或表2规定的裂缝荷载,然后以裂缝荷载的5%的级差继续加载,同时用塞尺读数显微镜测量裂缝的宽度,当裂缝宽度达到0.2mm时,读取的荷载值即为裂缝荷载值。
7．3．3．5破坏荷载检验读取裂缝荷载值后继续按表2规定的破坏荷载分级加荷每级加荷为破坏荷载的20%恒压1min逐级加荷至表2规定的破坏荷载值再继续按破坏载值的5%的级差加载至破坏读取检查沟盖板的破坏荷载值。
7．4 判定规则
7．4．1混凝土立方体抗压强度应不低于50Mpa；
7．4．2所抽捡的10件样品中外观质量与尺寸偏差不符合标准要求的样品
不超过2件则判该批产品外观质量和尺寸偏差合格。
7．4．3承载能力：所抽的两件样品的承载能力检验都合格则判定该批产品的承载能力合格，若出现一
件以下样品不合格，则从10件样品中加倍抽去4件重新进行承载能力检验，4件都合格则也可判定本批产品承载能力合格，若仍有不合格的，则判定此批产品的承载能力不合格。
7．4．4总判定：当外观质量、尺寸偏差、混凝土强度都合格时可判定本批产品合格。
7．4．5电缆沟盖板面层保持3年不龟裂、不破损（除人为和事故性造成损坏外）。
8、标志及出厂证明
8．1 标志
每套盖板至少应在一处作上耐久标志。
标志应包括以下内容：
a）产品专用符合标志（标明规格、等级）
b）检验合格标志
c）生产企业名称
d）生产年份
8．2 厂证明书（合格证）
经检验合格允许出厂的产品应填写合格证书其内容包括：
a）证明书编号；
b）制造厂名称；
c）产品承载等级；
d）质量检验结果；
e）承载能力试验结果；
F）制造厂检验部门及检验人员签章；
g）本标准编号。
9、包装、贮存、装卸及运输
9．1 包装：无特殊要求不包装。
但对样品均采用木包装。
9．2 贮存：露天存放。
9．3 装卸运输：当采用叉车装卸时产品底部应有托盘，层高不得高于10层；当采用人工装卸时严禁从车上扔下以免损坏产品。
运输时应采用平装方式。
一、无机复合材料盖板：
无机复合材料盖板是以高强混凝土为基材，掺加阻裂纤维、性能改良剂等复合材料经过震动压制成型工艺生产的具有高强、轻质、耐候、阻燃、抗老化等功能的新型板材。
它广泛应用于铁路、通讯、电力等电缆保护。
同时，由于其轻巧、高强因而具有施工速度快捷、方
便，施工费用低，经济效益显著等特点。
无机复合材料盖板物理力学性能指标
二、RPC复合材料盖板
RPC即活性粉末混凝土，是一种具有超高抗压强度、高韧性、高耐久性的新型复合材料，其抗压强度是普通混凝土的4~6倍，抗折强度是普通混凝土的2~3倍，弹性模量是普通混凝土的2~4倍，抗渗性可达P16，600次冻融循环质量无损失。
采用RPC为基材，经过震动压制成型工艺生产的盖板具有高强、轻质、耐候、阻燃、抗老化等功能。
在承载力不变的情况下，可减少盖板壁厚近2/3，在壁厚不变的情况下，其抗荷载能力增加近3倍。
RPC盖板的高韧性使其具有频繁搬运不易掉角、开裂、破边；由于其轻巧、高强因而具有施工速度快捷、方便，施工费用低，经济效益显著等特点。
目前已开始应用于铁路客运专线。
RPC复合材料盖板物理力学性能指标
三、抗荷载试验示意图
1.加荷杆
2. 盖板
3. 支座。
