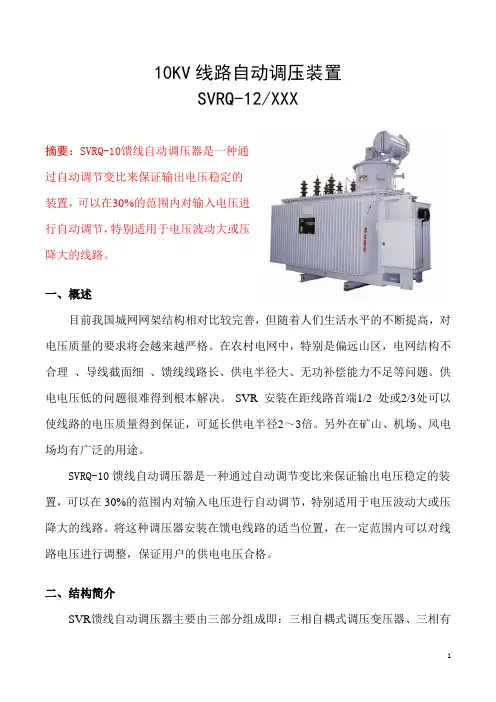

10KV线路自动调压装置SVRQ-12/XXX摘要：SVRQ-10馈线自动调压器是一种通过自动调节变比来保证输出电压稳定的装置，可以在30%的范围内对输入电压进行自动调节，特别适用于电压波动大或压降大的线路。
一、概述目前我国城网网架结构相对比较完善，但随着人们生活水平的不断提高，对电压质量的要求将会越来越严格。
在农村电网中，特别是偏远山区，电网结构不合理、导线截面细、馈线线路长、供电半径大、无功补偿能力不足等问题。
供电电压低的问题很难得到根本解决。
SVR 安装在距线路首端1/2 处或2/3处可以使线路的电压质量得到保证，可延长供电半径2～3倍。
另外在矿山、机场、风电场均有广泛的用途。
SVRQ-10馈线自动调压器是一种通过自动调节变比来保证输出电压稳定的装置，可以在30%的范围内对输入电压进行自动调节，特别适用于电压波动大或压降大的线路。
将这种调压器安装在馈电线路的适当位置，在一定范围内可以对线路电压进行调整，保证用户的供电电压合格。
二、结构简介SVR馈线自动调压器主要由三部分组成即：三相自耦式调压变压器、三相有载分接开关、智能控制器。
1、三相自耦式调压变压器：自耦变压器的分接抽头通过分接开关的不同接点串联在输入与输出之间，用来改变调压器变比；三相并励绕组为自耦变压器的公共绕组，它可以产生传递能量的磁场；并励绕组用细导线绕成，其匝数很多，因此具有较大的电阻，使得通过它的励磁电流较小。
2、三相有载分接开关：调压器内分接开关为三相油浸式有载分接开关，可在不中断负载电流的情况下通过改变档位来改变变压器的线圈抽头，从而改变其输出电压。
3、智能控制器：馈线自动调压控制器是专门为SVR 而设计的测控装置。
控制器面板控制器通过检测SVR 输出侧电压、电流信号和分接开关档位信号，如输出侧电压大于基准值并且超过允许范围、控制器开始延时，如延时时间和动作间隔时间均满足，则控制器发出下降指令。
降低当前输出端电压。
否则控制器发出上升指令升高当前电压。
低压调压器(低压线路末端电压补偿装置) 技术规范书目录1、总则 (1)2、工作范围 (1)3、环境条件 (2)4、执行标准 (2)5、技术要求 (3)6、试验 (5)7、货物需量表 (6)8、随机备件及随机工具清单 (6)9、质量保证 (6)10、技术资料的交付 (7)11、包装、运输和储存 (8)12、随机文件 (8)附录一：随机备件清单 (9)附录二：随机工具清单 (9)附录三：技术差异表 (10)1、总则1.1 本规范书规定了低压线路调压器有关技术方面的基本要求，并未对所有技术细节做出规定，也未完全陈述与之有关的规范和标准。
卖方应提供符合本技术规范和有关工业标准要求的装置。
1.2 如果卖方没有以书面形式对本技术规范书提出异议，则意味着卖方提供的装置完全符合本技术规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对技术规范书的意见和同技术规范书的差异”为标题的专门章节加以详细描述。
1.3 本技术规范书所使用的标准如与卖方执行的标准发生矛盾时，按较高标准执行。
1.4 合同规定的文件，包括图纸、计算、说明、使用手册等，均应使用简体中文和国际单位制(SI)。
1.5 本技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
2、工作范围2.1 卖方的工作范围卖方应提供满足本技术规范要求所必须的成套装置和各项服务。
其中包括下列内容: 2.1.1. 按照系统运行要求、本技术规范规定和适用的工业标准，设计生产完整的无功补偿装置；2.1.2 提供构成无功补偿装置所必需的全部硬件；2.1.3 达到本装置技术规范所规定的全部功能要求，并向买方提供最终图纸资料；2.1.4 按照合同规定的进度要求，卖方按时发运无功补偿装置全套设备；2.1.5 根据本技术规范的要求，提供必须的安装详图和安装指导；2.1.6 通电启动和调试服务，直到所提供装置能够正常运行，达到本技术规范书对装置提出的全部功能要求；2.1.7 负责培训买方的运行、维护和工程技术人员，并使这些培训人员能够得心应手地操作、维护装置；2.1.8 装置接地可直接接在系统接地网上，接地电阻小于4欧姆。
电力系统自动调压器与基本框图课件 (一)电力系统自动调压器是指一种能够自动调节电力网络的电压的装置，在电力系统之中拥有广泛的应用。
简单来说，它是由自动感应电压控制器和电动调压装置所组成的。
一、电力系统自动调压器的主要功能电力系统自动调压器的主要功能在于调节电力系统之中的电压，确保电力系统的稳定运行。
当电力系统之中信号电压发生波动时，自动调压器便能够快速地调整电压，以保证电流的稳定流动，从而使得电力系统之中的电器设备可以正常工作。
二、电力系统自动调压器的基本框图电力系统自动调压器的基本框图主要分为自动感应电压控制器和电动调压装置两个部分。
自动感应电压控制器能够自动地调节电压，其作用之于电力系统之中的电流就好像电力系统之中自动传感器所扮演的角色一样。
电动调压装置则是根据信号电压的高低来进行电压的调节，从而保证电压的稳定输出。
三、电力系统自动调压器工作原理当电力系统之中的电压发生波动时，自动感应电压控制器即会将此信号电压传递给电动调压装置，从而进行电压的调节。
电动调压装置根据信号电压的高低以及设定的电流范围来进行电压的调节。
当电压范围在合理的范围之内时，自动感应电压控制器以及电动调压装置便会停止工作，直到再次检测到信号电压发生波动为止。
四、电力系统自动调压器的应用电力系统自动调压器的应用十分广泛，主要包括：电力变电站、工业车间、机器设备等等。
在电力变电站之中，自动调压装置的稳定性以及灵敏性十分重要，它能够快速地调节电压，保证电力系统的稳定运行。
而在工业车间或者机器设备中的应用，电力系统自动调压器也能够保证电器设备的正常运转，保证产业的正常运作。
总之，电力系统自动调压器的使用可以提高电力系统的运行效率，降低电力损耗，同时减少对电器设备的损坏，具有丰富的运用前景。
