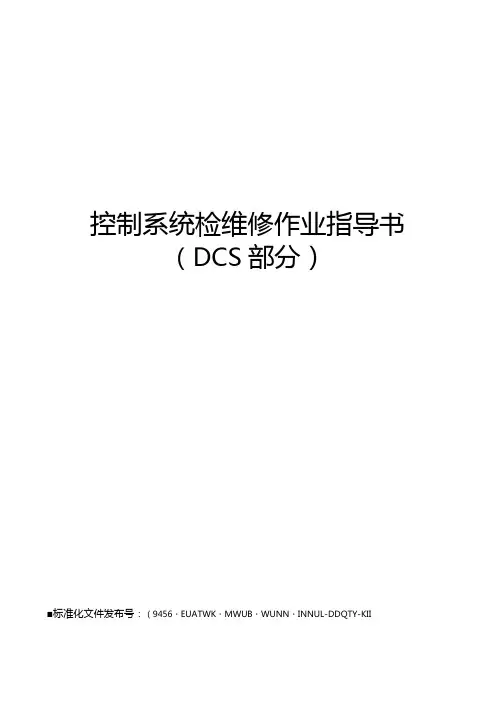

控制系统检维修作业指导书（DCS部分）■标准化文件发布号：（9456・EUATWK・MWUB・WUNN・INNUL-DDQTY-KII中控SUPCON ECS-700系统检维修作业指导书1总则1.1编写目的1.1.1为规范浙江中控技术股份有限公司北海炼化维保团队对于ECS-700集散控制系统的日常维护和大修检修作业行为。
1.1.2为有利于检修方提高检维修工作效率，确保检维修工作质量，避免检维修作业中的错误与失误，强化维修人员的故障处理能力，提供完善、标准、规范的检修作业程序。
1.1.3为有利于检修资料归档。
1.2适用人员本作业指导书为所有浙江中控技术股份有限公司北海炼化维保团队作业人员所共同遵守的质量保证程序。
1・3适用范围适用于中国石化北海炼化有限责任公司对ECS-700集散控制系统的日常维护、故障处理、检修等作业，其他DCS控制系统可参考使用。
1.4编写依据本规程依据浙江中控技术股份有限公司ECS-700系统技术资料编写。
1.5确保目标1. 5- 1确保ECS-700集散控制系统在曰常维护及大修的检修全过程无不安全因素发生。
1.5.2确保ECS-700集散控制系统检修项目的验收率、合格率为100%。
2概述2.1 ECS-700系统简介2. 1. 1系统概述ECS-700系统是浙江中控技术股份有限公司WebField系列控制系统之一，是致力于帮助用户实现企业自动化的大型高端控制系统。
系统支持16个控制域和16个操作域，每个控制域支持60个控制站，每个操作域支持60个操作站, 单域支持位号数量为65000点。
ECS-700系统按照可靠性原则进行设计，充分保证系统安全可靠；系统所有部件都支持冗余，在任何单一部件故障情况下系统仍能正常工作。
ECS-700 系统具备故障安全功能，输出模块在网络故障情况下，进入预设的安全状态，保证人员、工艺系统或设备的安全。
ECS-700系统作为大规模联合控制系统，具备完善的工程管理功能，包括多工程师协同工作、组态完整性管理、在线单点组态下载、组态和操作权限管理等，并提供相关操作记录的历史追溯。
时间继电器JSBXC850检修作业指导书
1.目的：克服设备缺点，防止因器材不良造成设备故障，确保时间继电器（JSBXC－850）信号继电器运用质量符合技术标准。
2.适用范围：电子电气检修信号工岗位。
3.作业内容：
3.1外部清扫与检查，封栓是否完整无缺，外罩有无破损，用毛刷、白布清扫灰尘。
3.2检修前测试，测试电气特性，并做好记录。
3.3内部检查与擦洗，检查与擦洗磁路各单元表面及接点系统单元。
3.4磁路与接点的调整，按部颁标准进行调整。
3.5检修中测试电气特性、时间特性，西安华信智能继电器测试台测试各项参数。
3.6恒温处理，巩固调修质量。
3.7动作试验与微调，检查调修后的继电器质量。
3.8检修后再次检查，以提高安全性、可靠性，西安华
信智能继电器测试台测试各项电气特性、时间特性参数。
3.9 验收及加封，按《铁路信号维护规则》技术标准验收。
4.作业材料、工具：
5.检修作业程序。
JWXC-2.3型交流轨道电路集中检修作业指导书目的指导驼峰作业人员对室外JWXC-2.3型交流轨道电路设备进行集中检修作业适用范围JWXC-2.3型交流轨道电路集中检修作业维修周期按《普速铁路信号维修管理实施细则》周期作业条件1.作业按规定级别进行提报、安排、审核。
2.作业计划内容具体，影响范围清楚。
不得超过天窗作业范围。
3.检修工作量与人员安排、天窗计划时间匹配（2人为一组，作业量站内不得超过6个区段）。
4.监测分析、防护员安排到位，人员资质符合要求。
5.作业风险控制措施和该作业内容一致，特殊电路风险研判得当、具体。
6.作业手续齐全，派工单领取签认。
7.作业仪表、工具、材料准备到位。
安全风险1.遇夜间、不良天气，作业视线不好时，易造成人身伤害。
2.上道后人员、机具侵入邻线；列车接近，下道不及时，挡停列车。
3.错误占用侵限绝缘区段，轨道电路亮红。
4.作业完毕后，设备未加锁良好，工具材料遗留道上。
防控措施1.夜间或隧道、天气不良作业时，须携带个人头灯。
2.加强四预告制度，接到室内下道通知，必须立即下道避车，并检查机具、材料不侵限。
3.加强3-5分钟联系制度，确保联系畅通，防护中断，必须立即下道避车。
4.邻线有车，本线必须停止作业，及时下道立岗排队接车，拉好安全警示带。
5.线路上行走或作业，应加强前后瞭望，禁止接打手机，禁止在两线中间躲避列车。
6.天窗点前会重点强调侵限绝缘区段的注意事项。
7.作业完毕，检查挂锁加装良好，做到“三不动，三不离”。
作业工具仪表（3）：数字移频表、绝缘在线测试仪、兆欧表工具（26）：手锤0.75KG、铳子、空心铳子、钢卷尺、活动扳手（150mm、250mm、300mm）、套筒（4mm 、5mm、6mm）、克丝钳、尖嘴钳、长嘴钳、平口螺丝刀（75mm、150mm）、十字螺丝刀（75mm、150mm）、万可端子插针、毛刷（20mm）、开箱钥匙、残压测试仪、照明灯、头灯、油桶、扁油刷（40mm），对讲机。
电务段安全型继电器检修作业指导书1 作业前准备1.1 作业前预想：组织开展安全预判及安全讲话，落实安全措施。
1.2准备工具：调簧钳、电钻、扳手、组锉、电烙铁、小铁墩、封勾、铁锤、螺丝刀、量角器、测克器、量角器、塞尺、万用表、电容/电感表、磁通表等。
1.3准备材料：各类配件若干、白市布、橡皮、白稠布、金相及水磨砂纸、酒精等。
1.4工装设备：测试台、老化试验台、砂轮机、打码机、烘箱、负压吸尘器等。
2．继电器检修作业流程做到一看、二预测、三检修、四数据保存、五验收入库。
2.1一看：看三项内容一看内部有无异物。
二看罩壳及底座有无破损、老化、变形。
三看封印是否完好。
2.2 二预测根据继电器型号选择性测试如下项目：释放值、工作值、反向工作值、正向转极值、反向转极值、缓放时间、吸起时间、动态特性、线圈电阻、接点电阻、绝缘电阻等。
2.3 三检修2.3.1 根据继电器类型选择性检查并调整、更换，使线圈、线圈架、衔铁、轭铁、铁芯、磁钢、钢丝卡、止片、拉杆、接点组、胶木单元、接点片、接点托片、接点插片、接点触头、动接点轴、绝缘轴、云母片、熄弧磁钢等符合外观及部件要求。
2.3.2 根据继电器类型选择性检查并调整，使释放值、工作值、反向工作值、正向转极值、反向转极值、缓放时间、吸起时间、动态特性、线圈电阻、接点电阻、绝缘电阻、接点压力、接点间隙、接点齐度、托片间隙、保持力等符合特性检查要求及标准。
2.3.3 外罩打光擦净，再一次检查继电器有无异物吸附。
2.3.4 将继电器放入恒温箱内进行恒温处理。
2.3.5 经恒温处理的继电器，进行动作试验。
2.3.6 对经恒温与动作试验后的继电器进行微调。
2.4四数据保存根据继电器型号选择测试各项电气特性，时间特性、动态特性、接点电阻、绝缘电阻、线圈电阻等并将数据保存于器材管理系统中。
2.5 五验收入库经验收员验收合格的继电器放入成品库。
安全型继电器JWXC检修作业指导书
1.目的：克服设备缺点，防止因器材不良造成设备故障，确保JWXC信号继电器运用质量符合技术标准。
2.适用范围：电子电气检修信号工岗位。
3.作业内容：
3.1外部清扫与检查，封栓是否完整无缺，外罩有无破损，用毛刷、白布清扫灰尘。
3.2检修前测试，测试电气特性，并做好记录。
3.3内部检查与擦洗，检查与擦洗磁路各单元表面及接点系统单元。
3.4磁路与接点的调整，按部颁标准进行调整。
3.5检修中测试电气特性、时间特性，西安华信智能继电器测试台测试各项参数。
3.6恒温处理，巩固调修质量。
3.7动作试验与微调，检查调修后的继电器质量。
3.8检修后再次检查，以提高安全性、可靠性，西安华
信智能继电器测试台测试各项电气特性、时间特性参数。
3.9验收及加封，按《铁路信号维护规则》技术标准验收。
4.作业材料、工具：
5.检修作业程序。

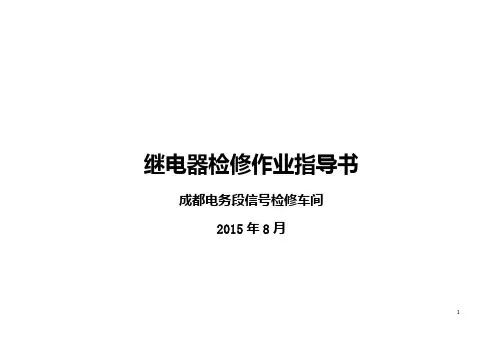

继电器检修作业指导书成都电务段信号检修车间2015年8月1目录1、继电器检修作业流程2、继电器检修作业流程方框图3、JPXC型继电器检修流程及工艺标准4、JRJC型二元二位继电器检修流程及工艺标准5、JSBXC型时间继电器检修流程及工艺标准6、JWXC型继电器检修流程及工艺标准7、JWJXC型继电器检修流程及工艺标准8、JWJXC-H型继电器检修流程及工艺标准29、JY(J)XC型继电器检修流程及工艺标准10、JYJXC-160/260型继电器测试流程及工艺标准11、JZXC型继电器检修流程及工艺标准12、JZCJ(JZSJC)型继电器检修流程及工艺标准3继电器检修流程一、准备工作要充分二、检前修理须仔细三、调整处理要全面四、恒温微调很关键五、验收测试严把关一、准备工作要充分1、领取继电器42、准备好工具、材料等，并打开电脑。
3、输入作业人编号及继电器编号，进入智能测试台测试系统。
二、检前修理须仔细（一）外部清扫与检查；清扫外部尘土及污物；检查罩壳、底座有无缺陷破损；检查封印是否完整。
（二）检修前测试：测试释放值、工作值，反向工作值、时间特性，接点电阻，线圈电阻，绝缘电阻（三）内部检查与擦洗：启封打开外罩，对电磁系统、磁路系统、接点系统进行检查清洗。
（四）问题处理：对检查出的问题保存并进行仔细的处理。
三、调整处理要全面（一）、对磁路、接点系统及钢丝卡进行标准调整（二）、测试释放值、工作值、反向工作值、时间特性、线圈电阻、绝缘电阻、接点电阻、接点压力。
5四、恒温微调很关键（一）、恒温处理将继电器放入恒温箱内进行恒温处理。
60摄氏度24小时。
（二）、动作试验。
检修好的继电器进行不少于10分钟（200次）的动作试验。
（三）、微调动作试验后再次仔细检查，发生变化的继电器，必须进行微调，保证合格。
（四）、检修后测试1测试释放值、工作值及时间特性2测试接点电阻、绝缘电阻3将外罩擦净打光五、验收测试严把关1、按本继电器的工艺流程，严格检查验收继电器的机械特性。

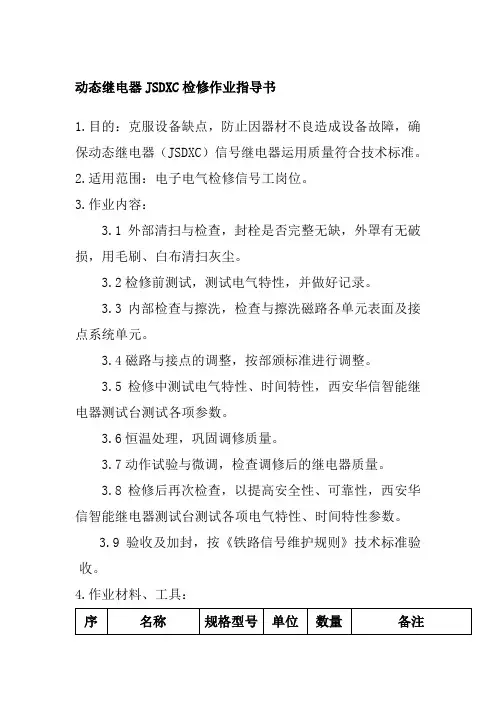

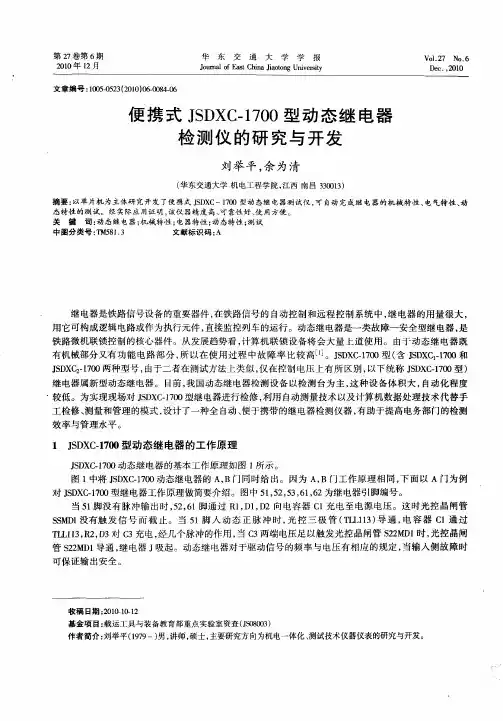

动态继电器JSDXC检修作业指导书
1.目的：克服设备缺点，防止因器材不良造成设备故障，确保动态继电器（JSDXC）信号继电器运用质量符合技术标准。
2.适用范围：电子电气检修信号工岗位。
3.作业内容：
3.1外部清扫与检查，封栓是否完整无缺，外罩有无破损，用毛刷、白布清扫灰尘。
3.2检修前测试，测试电气特性，并做好记录。
3.3内部检查与擦洗，检查与擦洗磁路各单元表面及接点系统单元。
3.4磁路与接点的调整，按部颁标准进行调整。
3.5检修中测试电气特性、时间特性，西安华信智能继电器测试台测试各项参数。
3.6恒温处理，巩固调修质量。
3.7动作试验与微调，检查调修后的继电器质量。
3.8检修后再次检查，以提高安全性、可靠性，西安华信智能继电器测试台测试各项电气特性、时间特性参数。
3.9验收及加封，按《铁路信号维护规则》技术标准验收。
4.作业材料、工具：
5.检修作业程序
6.作业安全注意事项
6.1做好班前安全预想。
6.2检修前，注意检查测试台绝缘是否良好，防止触电伤人。
电器检修作业指导书第一章：引言1.1 作业目的和重要性电器检修是确保电器设备正常运行和安全使用的关键步骤。
定期进行电器检修可以发现和解决电器设备的故障和潜在问题，减少设备故障风险，提高设备的可靠性和使用寿命。
本指导书旨在提供电器检修的步骤和注意事项，帮助员工正确、安全地进行电器检修作业。
1.2 适用范围本指导书适用于各类电器设备的定期检修作业，包括但不限于电动机、控制面板、传感器等。
第二章：检修作业准备2.1 安全措施2.1.1 确保电源已切断并上锁：在进行任何电器检修作业之前，必须确保相关电源已切断，并使用合适的锁定装置锁定电源开关，防止误操作导致的电击或事故。
2.1.2 使用个人防护装备：检修人员在检修作业期间，需佩戴符合安全标准的个人防护装备，如安全眼镜、防护手套、耳塞等。
2.1.3 提供适当的工具和设备：确保检修人员有足够的工具和设备来完成检修作业，并保持其良好的状态。
2.2 检修计划和作业指南在开始检修作业之前，应制定检修计划和作业指南，明确作业的目标、步骤和要求。
检修计划应包括预计作业时间、所需人员和资源等。
2.3 检修区域准备2.3.1 清理和整理检修区域：清理和整理检修区域，确保没有杂物和障碍物，以保证作业的安全和顺利进行。
2.3.2 标识和隔离危险区域：在检修区域周围设置明显的警示标识和隔离措施，以防止未经授权的人员进入危险区域。
第三章：检修作业步骤3.1 设备检查3.1.1 外部检查：检查设备的外观和连接件，确保没有松动或损坏的部分。
检查设备周围或容器内的任何异常情况，如漏水、过热等。
3.1.2 内部检查：如果有必要，打开设备的罩体或面板，检查内部连接和零部件。
检查电缆、电线和绝缘材料的状况，确保没有断裂或老化的情况。
3.2 故障排除如果在检查过程中发现设备故障或异常情况，应采取相应的故障排除措施。
可能的故障排除包括但不限于清洁设备、更换损坏的部件、调整设备参数等。
3.3 维护和保养在完成检查和故障排除后，根据设备的维护手册或指南，进行必要的维护和保养工作。
TXJD-B型安全型继电器综合测试台使用说明书✧测试品种多✧测试功能全、操作方法简便✧全部数字式仪表读数、测试精度高✧线圈电阻、接点电阻、绝缘电阻、直接读数无需换算✧测试调试一体设计、双齐度测试功能、方便测试及检修西安瑞信铁路设备有限公司大庆长鸣仪器仪表有限公司目录一、产品概述 (3)二、系统构成 (3)三、主要技术参数 (3)四、使用环境及注意事项 (3)五、测试继电器的品种型号 (4)六、测试精度 (5)七、测试方法 (6)八、微机测试 (8)九、校准方法 (19)十、常见故障处理 (20)十一、备注 (20)十二、重要部件 (20)十三、附录……………………………………………… ..211、开关特性转换表 (21)2、测试座与继电器插座对应表 (23)3、JAC-1000、JDXC-1000、JARC-1000、JSDXC1-1700、JSDXC2-1700及JDAC-1700动态继电器测试盒测试程序 (24)4、DTB4 动态继电器测试测试程序 (29)5、JSDPC-1000 动态继电器测试程序 (31)一、产品概述：TXJD-B型继电器综合测试台是西安瑞信铁路设备有限公司，以《信号维护规则》为标准结合现场实际，研制的新一代“信号继电器”综合测试台。
其操作简便、功能全、精度高、声光齐全，箱体结构、面板布局设计符合人体工学原理等特点，深受新老顾客的青睐。
二、系统构成：本机由测试台和调试座两部分构成：1）测试台：面板采用塑喷膜技术处理字体工整美观。
仪表采用数字式仪表，线圈电阻、接点电阻、绝缘电阻、各种数据直接读数无须换算。
测试接点齐度时，增加了声音报警装置。
2）调式座：共有四套，可测各种型号继电器，对于各种新型号安全型继电器，可根据用户的技术要求增加其测试功能。
三、主要技术参数：1）电源供电电压：单相交流50Hz±2Hz 220V±20%2）最大功耗＜1KW3）整机绝缘≥200MΩ四、使用环境及注意事项：(1) 环境温度：+10℃～+30℃；相对湿度：不大于90%（25℃）(2) 开机前不允许插入被测继电器(3) 每次只允许插入一台被测继电器(4) 被测继电器只允许插入对应插座(5) 电流表不允许超量程使用五、测试继电器的品种、型号：1无极继电器JWXC-1000、JWXC-1700、JWXC-2000JWXC-2.3、JWXC-7、JWXC-370/480 2无极缓放继电器JWXC-H340、JWXC-H310JWXC-H600、JWXC-500/H300 3无极加强接点继电器JWJXC-480、JWJXC-30004无极加强接点缓放继电器JWJXC-H125/0.135有极继电器JYXC-270、JYXC-6606有极加强接点继电器JYJXC-135/220、JYJXC-220/220JYJXC-J3000、JYJXC-135/80 7偏极继电器JPXC-1000、JPXC-H2708整流继电器JZXC-H156、JZXC-480、JZXC-0.14JZXC-0.14/0.14、JZXC-H18、JZXC-480F 9单闭磁继电器JDBXC-550/55010时间继电器JSBXC-850、JSBXC1-85011热力继电器JRXC-H27012电源屏无极加强接点继电器JWJXC-100、JWJXC-440JWJXC-6800、JWJXC-7200 13电源屏整流继电器JZXC-2000014电源屏整流加强接点继电器JZJXC-100、JZJXC-7200 15交流继电器JJC16交流加强接点继电器JJJC、JJJC1、JJJC3、JJJC4、JJJC5 17传输继电器JCZC5-140、JCZC3-15018发码器FJ-1、FJ-419灯丝继电器JJXC-1520灯丝转换继电器JZSJC、JZJC21动态继电器JARC-1000、JDXC-1000、JAC-1000JDXC-1700、JSDXC1-1700、JSDXC2-1700JSDPC-1000六、测试精度：线圈电阻+0.5%±2d直流电压、电流+0.5%±2d交流电压、电流+0.5%±2d时间测试0.001秒±1d绝缘电阻±3% ±3d输出频率±0.001%接点齐度测试盘接点组与指示灯一一对应，有问题可同时音响报警。
电务段交流二元二位继电器检修作业指导书电务段交流二元二位继电器检修作业指导书1 作业前准备：1.1作业前预想：组织开展安全预判及安全讲话，落实安全措施。
1.2准备工具：测克器、塞尺、万用表、调簧钳、铅封钳、螺丝刀、组合锉、电烙铁、套筒、扳手、毛刷、铅封等。
1.3 工装设备：测试台、老化试验台、打码机、烘箱、负压吸尘器等。
1.4准备材料：各类配件若干、白市布、橡皮、白稠布、金相及水磨砂纸、酒精等。
正确使用防护用品。
2 检修作业流程做到一看、二预测、三检修、四、测试保存、五、验收入库。
2.1一看：看三项内容一看内部有无异物。
二看罩壳及底座有无破损、老化、变形。
三看铅封是否完好。
2.2二预测：2.2.1 测试理想相位角、工作值、释放值、磁平衡、线圈电阻、接点电阻、绝缘电阻。
2.2.2 记录保存继电器管理信息。
注意事项：将发现的问题记录，并在检修时解决。
2.3 三检修2.3.1轴与轴承、翼板、重锤螺母螺丝、铁心、开口销、线圈、引线及焊片、套管、接点单元、底座及防尘垫、各部螺丝等零部件检查并同步清洗。
注意事项：接点片、托片应明亮有光泽；接点面应平整、无氧化物及烧损痕迹。
2.3.2整体动作检查。
2.3.3按照要求对翼板、接点压力、接点间隙、托片间隙、接点不齐度等进行调整。
2.3.4 检修中测试测试理想相位角、工作值、释放值、磁平衡、线圈电阻、接点电阻、绝缘电阻。
注意事项：当测试不合格时，应查明原因处理后再测；本项为检修者调试测试，不需记录。
2.3.5 放入烘箱内进行恒温处理。
2.3.6 经恒温处理的继电器，冷却后进行动作试验。
2.3.7 微调接点组，校正恒温、动作试验后的微小变形；紧固各部螺丝，并根据要求点防松漆。
注意事项：若变形过甚，应重新调整。
2.4 四数据保存2.4.1 检修后的测试，电气特性、机械特性应符合相应标准。
2.4.2将测试结果保存到器材管理系统中。
2.5 五验收入库验收员验收合格后入库。
注意事项：加封前须将外罩打光擦净；检查内部有无异物吸附。
动态继电器JSDXC检修作业指导书
1.目的：克服设备缺点，防止因器材不良造成设备故障，确保动态继电器（JSDXC）信号继电器运用质量符合技术标准。
2.适用范围：电子电气检修信号工岗位。
3.作业内容：
3.1外部清扫与检查，封栓是否完整无缺，外罩有无破损，用毛刷、白布清扫灰尘。
3.2检修前测试，测试电气特性，并做好记录。
3.3内部检查与擦洗，检查与擦洗磁路各单元表面及接点系统单元。
3.4磁路与接点的调整，按部颁标准进行调整。
3.5检修中测试电气特性、时间特性，西安华信智能继电器测试台测试各项参数。
3.6恒温处理，巩固调修质量。
3.7动作试验与微调，检查调修后的继电器质量。
3.8检修后再次检查，以提高安全性、可靠性，西安华信智能继电器测试台测试各项电气特性、时间特性参数。
3.9验收及加封，按《铁路信号维护规则》技术标准验收。
4.作业材料、工具：
5.检修作业程序。
