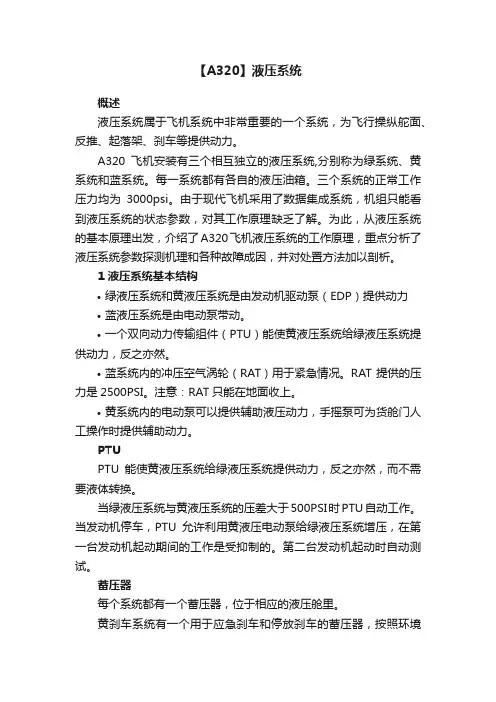

【A320】液压系统概述液压系统属于飞机系统中非常重要的一个系统，为飞行操纵舵面、反推、起落架、刹车等提供动力。
A320飞机安装有三个相互独立的液压系统,分别称为绿系统、黄系统和蓝系统。
每一系统都有各自的液压油箱。
三个系统的正常工作压力均为3000psi。
由于现代飞机采用了数据集成系统，机组只能看到液压系统的状态参数，对其工作原理缺乏了解。
为此，从液压系统的基本原理出发，介绍了A320飞机液压系统的工作原理，重点分析了液压系统参数探测机理和各种故障成因，并对处置方法加以剖析。
1 液压系统基本结构•绿液压系统和黄液压系统是由发动机驱动泵（EDP）提供动力•蓝液压系统是由电动泵带动。
•一个双向动力传输组件（PTU）能使黄液压系统给绿液压系统提供动力，反之亦然。
•蓝系统内的冲压空气涡轮（RAT）用于紧急情况。
RAT提供的压力是2500PSI。
注意：RAT只能在地面收上。
•黄系统内的电动泵可以提供辅助液压动力，手摇泵可为货舱门人工操作时提供辅助动力。
PTUPTU能使黄液压系统给绿液压系统提供动力，反之亦然，而不需要液体转换。
当绿液压系统与黄液压系统的压差大于500PSI时PTU自动工作。
当发动机停车，PTU允许利用黄液压电动泵给绿液压系统增压，在第一台发动机起动期间的工作是受抑制的。
第二台发动机起动时自动测试。
蓄压器每个系统都有一个蓄压器，位于相应的液压舱里。
黄刹车系统有一个用于应急刹车和停放刹车的蓄压器，按照环境温度调整蓄压器的氮气预充压。
系统蓄压器的预存液压油大约位1L，每个蓄压器都有一个氮气压力指示表。
2 液压油箱为了防止增压泵发生气塞，三个液压油箱都被增压到50PSI.在每个液压油箱的供给总管上都有一个单向活门，确保在地面发动机关车后保持油箱压力12个小时，或者在飞行过程中供气系统故障时保证油箱3个小时的增压。
每个油箱都有一个释压活门在它相关的勤务面板上。
为了长时间释放油箱压力，一个释压活门安装在释压活门上用于释压。
