集团180㎡烧结冷却余热利用技术方案目录1、概述2、余热回收装置设计方案3、设备特点4、水处理系统5、余热回收装置电控系统方案6、运输方式和技术要求及服务7、设备设计、制造执行的标准和规程8、近几年钢铁冶金行业典型业绩9、工程概算及经济效益分析冷却机余热利用技术方案一、概述钢铁冶金企业是国家支柱产业，在现代化建设中起着重要作用，同时这些企业也是耗能大户，能耗占产品成本比例较大。
因此企业的节能降耗显得尤其重要。
烧结工序是高炉矿料入炉前的准备工序，有块状烧结和球团状烧结两种。
烧结工序能耗在钢铁企业中仅次于炼铁而居第二位，在烧结总能耗中，冷却机废气带走的显热约占总能耗的20～28％，而其排放的余热约占总能耗热能的49%，回收和利用这些余热，显然极为重要。
余热回收主要在烧结矿成品显热及冷却机的排气显热两个方面。
目前余热回收技术主要应用在冷却机的排气显热回收上。
烧结机生产时，热烧结矿经过在轨道上移动，使用过鼓风或者引风机，使冷却风强制穿过料矿层，经料矿加热后，冷却风温一般温度可达200～400℃，最高可达450℃左右。
这部分的冷却风都可以利用其余热。
河北津西钢铁集团----180m2步进式机上冷却机，冷却段的烟气没有余热回收，排烟温度230~250℃左右（经验值），全部通过引风机经过电除尘器排出，既是一种热污染又白白浪费了能源，而且温度越高对除尘器的使用寿命影响越大。
现在很多的钢铁冶金企业对此余热都非常重视，并进行了废气回收。
我公司就是专门设计制造此类余热回收设备的厂家，并设计了一套余热回收系统为烧结厂回收冷却机废气余热，产出的蒸汽可以用于生活用汽，还可加热混合物料，提高料温，增加物料透气性，提高烧结矿的产量，达到既节能又环保的目的，还创造了可观的经济效益。
二、余热回收设计方案结合现场的实际情况和以往我公司生产的同类产品经验，提出的整套系统工程的技术方案如下：烧结冷却系统设置一套余热回收装置，将主烟气管道隔开，将设备插入其中，不影响其它系统，烟气通过换热器后入除尘器经引风机引到烟囱排空。
邢钢１８０ｍ２烧结机烟气超低排放技术应用实践闫石磊①（邢台钢铁有限责任公司 河北邢台０５４０００）摘 要 为达到《关于推进实施钢铁行业超低排放的意见》（环大气［２０１９］３５号）钢铁企业超低排放标准，邢台钢铁有限责任公司在原有ＳＤＡ半干法脱硫和布袋除尘器装置之后，实施了一系列技术改造。
增设ＳＣＲ选择性催化还原脱硝装置，采用加热ＳＣＲ脱硝工艺，包括烟气系统、ＧＧＨ换热系统、烟气加热系统、ＳＣＲ反应器系统、脱硝引风机以及电气系统、控制系统等。
在基准氧含量为１６％时，达到了烧结出口烟气中氮氧化物浓度≤５０ｍｇ／ｍ３、二氧化硫浓度≤３５ｍｇ／ｍ３、烟尘浓度≤１０ｍｇ／ｍ３，实现了烧结过程超低排放。
关键词 烧结烟气 ＳＤＡ脱硫 ＳＣＲ脱硝中图法分类号 ＴＧ１５５．４ 文献标识码 ＡＤｏｉ：１０ ３９６９／ｊ ｉｓｓｎ １００１－１２６９ ２０２３ Ｚ２ ０５５１ 前言烧结是钢铁工业生产的关键环节，它是将各种含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结机上使物料发生一系列物理化学变化，将矿粉颗粒黏结成人造块，并保证成分、粒级、转鼓等指标满足高炉需求的过程。
该环节产生颗粒物、二氧化硫、氮氧化物、一氧化碳等多种污染物，其中二氧化硫约占钢铁工业总排放量的６０％，烟尘约占总排放量的２０％，氮氧化物约占总排放量的５０％，是钢厂公认的主要污染源［２］。
邢台钢铁有限责任公司位于河北省邢台市，是集烧结、炼铁、炼钢、精炼、轧钢、炼焦、发电于一体的大型钢铁联合企业。
该企业现有１８０ 烧结机和１９８ 烧结机各１台，其中１８０ 烧结机无脱硝设施，烟气采用静电除尘器除尘，ＳＤＡ半干法脱硫和布袋除尘后经９５ｍ高排气筒排放。
处理后颗粒物浓度为１０ｍｇ／ｍ３，二氧化硫浓度为５０ｍｇ／ｍ３，氮氧化物浓度为１８０ｍｇ／ｍ３，不能满足《关于推进实施钢铁行业超低排放的意见》（环大气［２０１９］３５号）钢铁企业超低排放标准“烧结机在基准氧含量１６％的条件下，烟尘排放浓度≤１０ｍｇ／ｍ３，二氧化硫浓度≤３５ｍｇ／ｍ３，氮氧化物浓度≤５０ｍｇ／ｍ３”要求［１］。

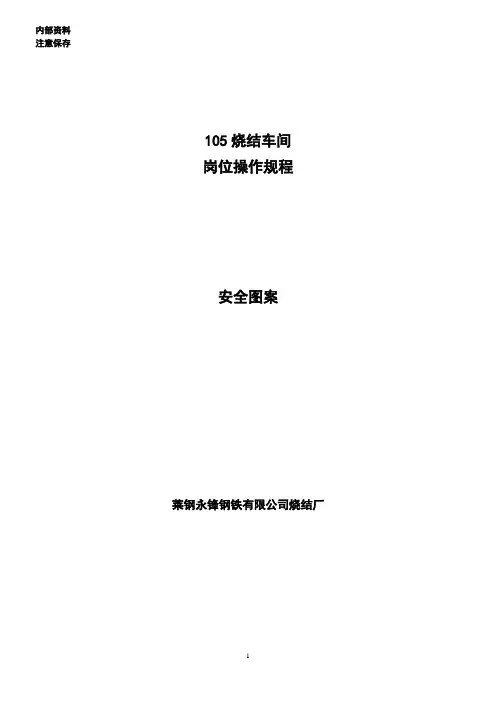

内部资料注意保存105烧结车间岗位操作规程安全图案莱钢永锋钢铁有限公司烧结厂内部资料注意保存105烧结车间岗位操作规程莱钢永锋钢铁有限公司烧结厂二00六年五月三十一日汇编：秦正宾韩传禹吴茂平张天江姜元玉倪桂虎李红军许兴坤魏方军审核：秦正宾批准：韩建军永锋钢铁烧结厂105烧结车间岗位操作规程目录安全通则（页码）交接班制度1值班长2主控工3小焦筛分机4四辊破碎机5配矿槽6配料室7配控室8混合机9烧结机10烧结润滑11主抽风机12单辊小格13烧结机放灰14电除尘15布袋除尘16环式冷却机17余热回收18冷矿筛分19皮带矿槽20行车21主控记录22循环水泵房23领料员24库工安全通则“安全生产，人人有责”，所有管理及生产人员必须认真贯彻执行“安全第一，预防为主”的方针，搞好安全文明生产。
1、新工人上岗（包括代培、实习人员）必须经过三级安全教育，并经考核合格后方可进入岗位，并指定专人培训，直到达到能够独立操作为止。
2、凡调换工种或岗位的人员，需进行新工种、新岗位的安全技术教育，经考试合格后方准上岗。
3、认真执行安全例会制度。
4、不准睡岗、脱岗、串岗和乱顶岗。
5、不准班前和班中饮酒。
6、不准班中会客。
7、不准班中干私活和带小孩上班。
8、不准违章指挥、违章作业，任何人有权拒绝执行违章指挥。
9、个人劳动防护用品要穿戴齐全。
10、在厂内外通道上，要遵守交通规则，注意来往车辆，不准超速、抢道、钻道杆。
通过火车道口时，要一慢、二看、三通过。
11、工作要集中精力，不准打闹，不准非法操作其它岗位设备。
12、启动设备前应认真检查是否有不安全因素，确认安全后方可开机。
13、设备运转中，禁止检修和擦拭运转部位，对有绞人危险部位应加防护罩，动转时不准加油和清理。
14、不准跨越和脚踩皮带，不准在停机的皮带上坐卧。
15、衣着装扮整齐利索，女同志发辫必须盘入安全帽内。
16、在高空或平台上工作时，要有防护措施，不准攀登和依靠栏杆，不准从高空往下扔东西，否则要有专人监护。

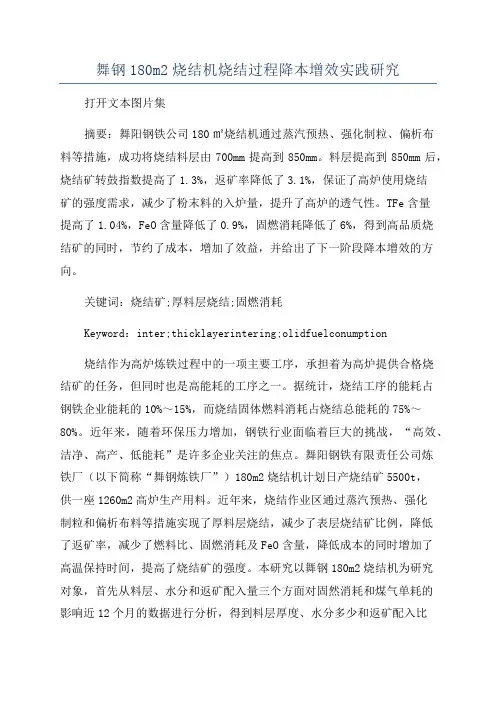

舞钢180m2烧结机烧结过程降本增效实践研究打开文本图片集摘要：舞阳钢铁公司180㎡烧结机通过蒸汽预热、强化制粒、偏析布料等措施，成功将烧结料层由700mm提高到850mm。
料层提高到850mm后，烧结矿转鼓指数提高了1.3%，返矿率降低了3.1%，保证了高炉使用烧结矿的强度需求，减少了粉末料的入炉量，提升了高炉的透气性。
TFe含量提高了1.04%，FeO含量降低了0.9%，固燃消耗降低了6%，得到高品质烧结矿的同时，节约了成本，增加了效益，并给出了下一阶段降本增效的方向。
关键词：烧结矿;厚料层烧结;固燃消耗Keyword：inter;thicklayerintering;olidfuelconumption烧结作为高炉炼铁过程中的一项主要工序，承担着为高炉提供合格烧结矿的任务，但同时也是高能耗的工序之一。
据统计，烧结工序的能耗占钢铁企业能耗的10%～15%，而烧结固体燃料消耗占烧结总能耗的75%～80%。
近年来，随着环保压力增加，钢铁行业面临着巨大的挑战，“高效、洁净、高产、低能耗”是许多企业关注的焦点。
舞阳钢铁有限责任公司炼铁厂（以下简称“舞钢炼铁厂”）180m2烧结机计划日产烧结矿5500t，供一座1260m2高炉生产用料。
近年来，烧结作业区通过蒸汽预热、强化制粒和偏析布料等措施实现了厚料层烧结，减少了表层烧结矿比例，降低了返矿率，减少了燃料比、固燃消耗及FeO含量，降低成本的同时增加了高温保持时间，提高了烧结矿的强度。
本研究以舞钢180m2烧结机为研究对象，首先从料层、水分和返矿配入量三个方面对固然消耗和煤气单耗的影响近12个月的数据进行分析，得到料层厚度、水分多少和返矿配入比例与能源消耗之间的影响关系;其次总结了舞钢厚料层烧结的实践措施和效果;最后结合上述研究，以指标和质量为导向，以降本增效为目的对舞钢烧结作业区今后的工作提出建议。
1原料及成品分析烧结是将混匀矿、石灰石和白云石及其他冶金辅料在一定温度下，通过一系列物理化学变化生产出具有一定粒度、强度和冶金性能的合格烧结矿的过程，舞钢烧结矿和辅料的主要化学成分如表1所示。
目录第一章项目承担单位基本情况 (1)第二章项目基本情况 (3)第三章项目建设的必要性、先进性和可行性 (5)第四章分析依据 (11)第五章项目建设内容分析 (13)第六章项目节能措施以及节能效果分析 (21)第七章节能评估结论和合理化用能建议 (25)第一章项目承担单位基本情况济南xxx有限公司系股份制企业，位于济南市gggg。
公司始建于1969年，1984年被国家计委、经贸委确定为铸造原材料专业化生产厂；2012年公司被国家工信部公告为符合《造用生铁规范认定条件》的认证企业。
公司于2006年控股mmm球墨铸铁有限公司，现已形成年产球墨铸铁160万吨、覆膜砂3万吨、酚醛树脂15000吨的生产能力，拥有富氧、烧结脱硫、喷煤、剩余煤气发电和汽鼓风等节能生产装备。
是我国目前规模较大的集球墨铸铁用生铁、铸造专用酚醛树脂、覆膜砂为一体的专业化生产厂，是全国汽车、风电、机床、发动机、球墨铸管等国家装备制造业优质原材料的生产、供应基地。
公司主要客户有：中国重汽集团、东风商用车公司、上汽集团、南汽集团、广西玉柴、福建龙工、济南机床二厂、济南玫德铸造有限公司、时风集团、无锡桥联风电科技有限公司等，产品遍及大江南北。
公司坚持“质量为本，信誉第一，争创名牌，持续奋进”的质量方针，产品采用国际标准，并通过了ISO9001质量管理体系、ISO14001环境管理体系、GB/T28001职业健康安全管理体系的认证和计量确认。
公司设有省级企业技术中心；mmm人参牌球铁被山东省工商局、济南市政府确定为省著名商标。
公司始终坚持“以人为本、客户至上、诚信经营、回报社会”的企业文化理念，坚持科学、和谐发展，立足于循环经济发展和服务于社会，努力建设资源节约型和环境友好型绿色发展的百年老店。
公司坚持“以人为本、客户至上、诚信经营、回报社会”的核心价值观，坚持科学和谐发展观，坚持“观念创新、技术创新、管理创新、体制创新、经营创新”和“同舟共济、共同发展、实现共赢”的企业文化理念，立足于循环经济发展和服务于社会，加强科技投入和科学管理，强化环境意识，加大环保投入，创建科技庚辰，构建和谐庚辰，努力建设资源节约型和环境友好型企业。

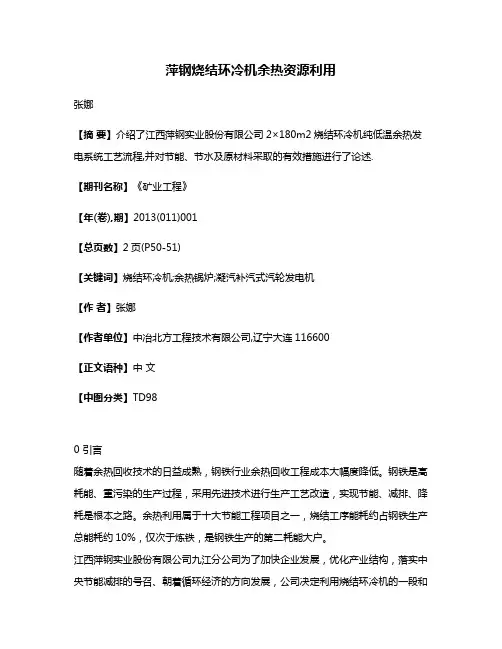

萍钢烧结环冷机余热资源利用张娜【摘要】介绍了江西萍钢实业股份有限公司2×180m2烧结环冷机纯低温余热发电系统工艺流程,并对节能、节水及原材料采取的有效措施进行了论述.【期刊名称】《矿业工程》【年(卷),期】2013(011)001【总页数】2页(P50-51)【关键词】烧结环冷机;余热锅炉;凝汽补汽式汽轮发电机【作者】张娜【作者单位】中冶北方工程技术有限公司,辽宁大连116600【正文语种】中文【中图分类】TD980 引言随着余热回收技术的日益成熟，钢铁行业余热回收工程成本大幅度降低。
钢铁是高耗能、重污染的生产过程，采用先进技术进行生产工艺改造，实现节能、减排、降耗是根本之路。
余热利用属于十大节能工程项目之一，烧结工序能耗约占钢铁生产总能耗约10%，仅次于炼铁，是钢铁生产的第二耗能大户。
江西萍钢实业股份有限公司九江分公司为了加快企业发展，优化产业结构，落实中央节能减排的号召、朝着循环经济的方向发展，公司决定利用烧结环冷机的一段和二段高温端热风，在现有烧结机侧建设余热发电工程。
生产出使用方便、成本低廉的“清洁电力”，实现变废为宝。
这对改善环境、降低钢铁生产的吨钢能耗、节约生产成本和提高企业经济效益具有重大意义。
1 工程概况九江分公司厂原料场及烧结项目共两台180m2烧结机。
该工程建设规模为两台南京胜诺热管有限公司研发的最大蒸发量32t／h余热锅炉，配一台杭州中能汽轮动力有限公司生产的10MW补汽冷凝式汽轮发电机组。
1．1 工艺流程江西萍钢2×180m2烧结环冷机纯低温余热发电工艺流程见图1。
在环冷机一段和二段高温端风箱对应的上部风罩顶部分别设置集气烟筒。
在烟筒顶部设置电动蝶阀。
在风罩顶部设置去余热锅炉的热废气管。
将环冷机一段和二段高温端风箱的温度较高的热废气分别送进余热锅炉。
图1 烧结环冷机余热发电工艺流程1—余热锅炉；2—汽轮机；3—发电机；4—凝汽器；5—凝结水泵；6—给水泵；7—除氧器；8—高压集汽箱；9—低压集汽箱余热锅炉生产时，烟筒顶部电动蝶阀关闭，使环冷机一段和二段高温端风箱的全部废气都进入余热锅炉。

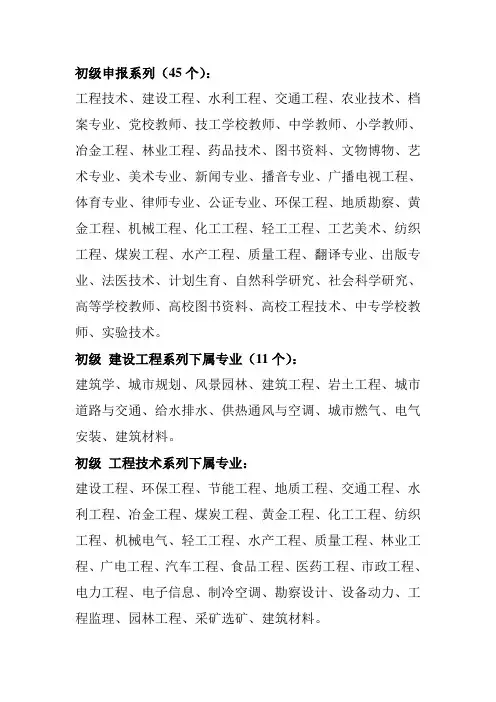

初级申报系列（45个）：工程技术、建设工程、水利工程、交通工程、农业技术、档案专业、党校教师、技工学校教师、中学教师、小学教师、冶金工程、林业工程、药品技术、图书资料、文物博物、艺术专业、美术专业、新闻专业、播音专业、广播电视工程、体育专业、律师专业、公证专业、环保工程、地质勘察、黄金工程、机械工程、化工工程、轻工工程、工艺美术、纺织工程、煤炭工程、水产工程、质量工程、翻译专业、出版专业、法医技术、计划生育、自然科学研究、社会科学研究、高等学校教师、高校图书资料、高校工程技术、中专学校教师、实验技术。
初级建设工程系列下属专业（11个）：建筑学、城市规划、风景园林、建筑工程、岩土工程、城市道路与交通、给水排水、供热通风与空调、城市燃气、电气安装、建筑材料。
初级工程技术系列下属专业：建设工程、环保工程、节能工程、地质工程、交通工程、水利工程、冶金工程、煤炭工程、黄金工程、化工工程、纺织工程、机械电气、轻工工程、水产工程、质量工程、林业工程、广电工程、汽车工程、食品工程、医药工程、市政工程、电力工程、电子信息、制冷空调、勘察设计、设备动力、工程监理、园林工程、采矿选矿、建筑材料。
山东莱钢永锋钢铁有限公司200万吨钢项目一、项目基本情况建设内容：2002年4月，永锋公司第一座棒材生产线建成；2003年3月，开始实施“100万吨钢/年技改配套工程”，建设内容包括2×60m2烧结机、1×60万t链篦机回转窑、2×450m3高炉、2×45t顶吹转炉和2台四机四流方坯连铸机、制氧机等配套设施；其中，2×450m3高炉和2×45t顶吹转炉、2台四机四流方坯连铸机于2004年1月建成投入使用；2×60m2烧结机一边建设一边改造，面积扩大为2×70m2，分别于2004年3月和7月建成投产；60万t链篦机回转窑于2005年12月建成投产；2×45t转炉于2006年7月改造为2×60t。
莱钢永锋180m2烧结机余热发电投产实践华吉涛摘要介绍了烧结余热发电在莱钢永锋180m2烧结机的应用情况,以及投产初期出现的问题和解决办法,对烧结余热发电设计、建设和运行中可能出现的问题给出了建议。
关键词烧结余热回收发电实践1前言山东莱钢永锋钢铁有限公司烧结厂(以下简称永锋) 4#180m2烧结机于2009年10月30竣工投产,设计年产烧结矿160 万t ,投产一个月即达产。
通过加强设备管理,推行点检定修,设备作业率一直保持在98 %以上。
为减少热和尘对大气的污染,发展循环经济,原设计余热锅炉蒸汽供蒸汽官网使用改为进行烧结余热发电工程建设。
该工程于2010 年5 月20 日开工建设, 8月27 日完成168 小时考机运行,系统运转逐渐趋于稳定,日发电量可达8 万kW·h 。
2永锋烧结余热发电系统概况永锋余热发电具体工艺流程见图1 。
通过引风机将环冷机1 号、2 号烟囱的高温烟气(约400 ℃) 引出, 混合后进入高效余热锅炉,加热锅炉内的水产生375 ℃的过热蒸汽和144 ℃的低压蒸汽, 供给汽轮机发电。
经引风机排出的烟气一部分排向大气, 一部分经循环风机增压后返回2 号环冷鼓风机风池作为冷却介质冷却烧结矿,以此来提高带冷机排烟温度。
3 投产后出现的问题由于济钢320 m2 烧结余热发电工程和烧结机工程并非同时设计、建造, 加之烧结余热发电在我国起步不久, 鲜有经验可借鉴, 尤其是发电机组与烧结机的运行未能很好的衔接,烧结余热发电项目在投产后表现出一系列的问题。
3．1 蒸汽参数不稳定, 不能满足汽轮机正常运转的要求汽轮机的正常运行对蒸汽参数有一定的要求, 永锋180 m2 烧结机余热发电工程选用的汽轮机正常运行时蒸汽温度为370 ℃,最低为360 ℃, 最高为390 ℃。
但是由于烧结过程波动和余热发电操作经验缺乏, 投产后, 蒸汽温度经常低于300 ℃, 远远达不到汽轮机的要求, 从而导致机组频繁停机。
3.1.1 原因分析锅炉蒸汽温度低的直接原因是锅炉入口烟气温度低。
经过分析发现,导致锅炉入口烟气温度低的原因主要有两个: ①烧结矿严重过烧或严重欠烧。
当烧结矿严重过烧时,在烧结机尾部烧结矿的冷却过程就已开始进行了;严重欠烧时,烧结混合料中的碳未能得到充分燃烧,所产生的热量更少。
这两种情况都将导致给入冷却机上的烧结矿携带的热量减少,进而导致烟气温度降低; ②锅炉引风量和带冷机鼓风量不匹配。
穿过带冷机热矿层的高温废气才是锅炉的有效热源,但是由于带冷机和烟罩密封不严,当锅炉引风量大于废气回收段带冷机的鼓风量时,将有大量冷风漏入,导致进入锅炉的烟气温度急剧下降.3.1.2 解决方法针对上述两点原因,我们在投产后采取了相应的措施。
第一,稳定烧结过程,严禁出现严重过烧和欠烧的情况,尤其是不能出现过烧的情况,重点加强了对一、二混添加水的控制。
同时发挥永锋180 m2 烧结机自动化程度高的优势,利用SPSS(烧结过程智能控制系统) 合理的控制烧结过程的BRP 点,使该点维持在58 m～62 m 之间,从而稳定了烧结过程。
第二,正常运行时,引风机应该工作在所示的蒸发a 点,若实际运行中出现烟气温度下降,可视情况通过关小引风机的风门(或同时关小鼓风机和引风机的风门) 来使烟气温度达到所要求的温度。
通过采取这些措施,蒸汽温度的稳定性得到了提高,11月份以后没有出现因蒸汽温度低而导致的停机现象。
3. 2 烧结机短时间停机严重影响余热发电系统的作业率烧结机短时间的停机(30 min 左右) 在烧结生产中是很难避免的,这种停机对烧结机作业率影响不大,但是对余热发电机组影响却很大。
3.2.1 原因分析烧结机停机以后,不再有热烧结矿卸到带冷机上,此时锅炉的热源只是环冷机上烧结矿的物理热,这部分热量在鼓风冷却下很快就会消耗完,从而导致蒸汽温度急剧下降,机组解列;另外,在烧结机短时间停机时,操作人员一般是不关主抽风机风门的,这便导致烧结机上原有的料层严重过烧,往往出现重新开机后带冷机烟气温度先小幅度上升然后再急剧下降的情况。
在不采取任何措施的情况下,烧结机停机10 min 以上就将导致余热发电机组停机。
从发电机解列到并网,至少需要2小时,若烧结机开机后烧结过程不稳定,所需要的时间将更长。
如果这种短时间的停机不能很好的解决且没有很好的应对措施,余热发电将不能稳定的运行。
3.2.2 解决方法烧结机停机后及时关小环冷鼓风机和锅炉引风机的风门,同时将发电机组负荷快速减到10 %左右,以避免因烟气温度低导致发电机组停机;另外,还应及时关小主抽风机的风门(正常生产时风门开度为52 % ,此时应减至15 %左右) ,同时视停机时的烧成情况关闭烧结机后部的风箱翻版,防止烧结机上的料层在停机期间严重过烧。
烧结机停机重开后带冷烟气温度变化趋势通过采取这些措施,大大减少了因烧结机短时间停机导致的余热发电机组停机。
目前,烧结机在30 min 以内的停机,烧结余热发电机组一般不会停机。
3.3 余热锅炉烟气回收系统漏风降低了余热回收效率烟气回收系统的漏风是导致余热回收效率低和烟气温度低的主要原因,减少漏风对提高余热回收效率有重要意义。
3.3.1 原因分析由于环冷机台车与烟罩作相对运动,二者之间存在间隙,因此在烟罩下部压力与外界常温空气压力不一致时,就必然存在漏风。
实际上漏风有两种情况,一种是热烟气漏出系统(烟罩内为正压) ;另一种就是常温空气顺着间隙进入烟罩(烟罩内的压力小于外界压力) 。
这两种漏风都会降低余热回收效率,由于烟道排烟温度远高于常温空气温度,所以常温空气漏入系统的危害更甚。
3.3.2 解决办法为减少漏风,正常运行时带冷机烟罩下部尽量保持微正压,同时减小烟罩与台车边缘的间距,采用软密封,在环冷机风道内侧加装风向导流板，提高冷却风的利用率，降低漏风。
3.4 循环水泵工作不正常永锋180 m2 烧结余热发电配置了三台循环水泵,夏季用二备一,冬季用一备二。
投产初期,三台循环水泵经常出现抽不上水的情况。
经过检查发现水泵本身不存在问题,主要问题源于吸水井水位。
水泵工作时,入口处水位需保持一定的倒灌高度,当达不到该高度时水泵容易产生严重的气蚀,不能正常工作。
正常情况下,循环水泵入口处水位高度应达到415 m ,投产初期吸水井液面到水泵入口的高度仅有215 m ,这是导致水泵不能正常工作的主要原因。
后将吸水井的液位提高后,循环水泵抽不上水的情况得以消除。
4 关于烧结余热发电的思考随着国内新建烧结机面积逐渐扩大,利用烧结矿冷却余热废气进行发电已经具备了基本条件。
笔者认为,在设计、建设和生产过程中应该兼顾以下几点:4.1 烧结机必须具有较高的作业率烧结机具备较高的作业率是余热发电机组稳定运行的前提条件。
如前所述,烧结机短时间的停机可能导致机组长时间的停机,影响余热发电机组的运行和发电量。
另外,频繁的开、停机对汽轮机转子和汽缸的损害也非常大,将严重影响汽轮机的使用寿命。
目前,永锋180 m2 烧结机作业率维持在98 %以上,每月除安排一次计划检修外,另外还会出现3～4 次零星停机。
出现30 min 以内的短时间停机时,通过调整烧结机和余热发电机组的操作,一般可以避免余热发电机组停机,余热发电机组运行较稳定。
4.2 烧结过程要稳定烧结余热发电对热源有一定的要求,除要求有一定的数量外,烟气温度还要满足汽轮机对蒸汽参数的要求。
余热发电机组投运初期多次出现因烟气温度低而导致的机组停机现象。
其根本原因是烧结过程不够稳定,出现严重过烧或欠烧的情况。
后来通过严格混合料水分控制和烧结过程BRP控制,稳定了烧结过程,基本上杜绝了严重过烧或欠烧的情况,余热发电机组自5 月份以后没有再出现因烧结过程不稳定而导致的停机。
4.3 汽轮机的型号要与热源的品位相匹配汽轮机是整个余热发电机组的核心设备,其运行情况直接关系到机组工作的稳定。
汽轮机对进汽参数有着严格的要求,太高或太低都不能进入汽轮机。
当蒸汽温度过高时还可以通过喷减温水来降低蒸汽温度;蒸汽温度过低则没有有效的解决措施。
因此,余热发电机组中蒸汽参数不能满足汽轮机要求的,绝大多数是由于蒸汽温度太低。
在设计过程中汽轮机的选型应该与废气温度相匹配,尽量选择进汽参数稍微低一点,且允许波动范围大一点的汽轮机,从而保证投运后汽轮机的安全运行。
4.4 除尘与环保在余热锅炉引风机和带冷鼓风机的双重作用下,烧结矿冷却废气的含尘浓度往往会超过国家规定的排放标准,因此需要在烟气回收系统中设置除尘装置。
增加除尘器必然导致烟气系统阻力上升,从而要加大引风机功率;另外,增加除尘器还会带来一定的热量损失,降低余热回收的效率。
尽管这两点都是我们不愿意看到的,但是在目前的这种烟气回收非闭式循环系统(锅炉排烟全部或部分排入大气) 中安装除尘器却是必须的。
要解决这一问题,将来可考采用烟气全闭式循环系统(锅炉排烟全部循环用作烧结矿的冷却介质) ,这样可免去在系统中安设除尘器,它应是今后烧结余热回收系统的发展方向。
5 结语永锋烧结余热发电系统的成功投产,取得了很好的效果。
实际运行情况表明,该余热发电系统在运行正常的情况下,能向烧结厂提供35 %～40 %的用电量,为企业带来良好的经济效益。
目前在我国利用烧结余热进行发电的厂家还不多,但随着国内大型烧结机的发展，该项技术应用回更加广泛。
