江苏省2017年普通高校对口单招电子电工专业综合理论 试卷

镇江市2016—2017年度对口单招文化统考调研测试卷电子电工专业综合理论本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。

第Ⅰ卷1页至4页，第Ⅱ卷5页至14页。

两卷满分300分。

考试时间150分钟。

第Ⅰ卷（共120分）注意事项：1．答第Ⅰ卷前，考生务必按规定要求填涂答题卡上的姓名、考试证号、考试科目等项目。

2．用2B 铅笔把答题卡上相应题号中正确答案的标号涂黑。

答案不涂写在答题卡上无效。

一、单项选择题（本大题共22小题，每小题4分，共88分。

在下列每小题中，选出一个正确答案，答题卡上相应题号中正确答案的字母标号涂黑）1.电容器C 1和C 2串联后接在直流电路中，若C 1=3C 2，则C 1两端的电压是C 2两端电压的（ ） A.3倍 B.9倍 C.91 倍 D.31 倍 2.把题2图（a ）所示的电路图用题2图（b ）所示的电流源等效替代，则该电流源的参数为（ ） A.3A 、3Ω B. 3A 、4Ω C. 1A 、1Ω D. 1.5A 、4Ω题 2图 题3图3.题3图所示电路中，通过2Ω电阻中的电流I 为（ ）A.4AB. 2AC. -2AD. 04.电路如题4图星形联结的发电机，其相电压为220V ，三角形联结的负载，每相阻抗为110Ω， 其正确的说法是（ ） A ．加在负载上的电压为220V B ．负载的相电流为380/110A C ．线电流为380/110AD ．线电流为440/110A题4图题5图题6图5. 有两直导线，AB垂直于CD，并相隔一段很小距离，其中导线CD能够以中点O为轴自由转动，如题5图所示，当两条导线按图示方向通入电流时，则导线CD将（）A. 顺时针方向转动，同时靠近导线ABB. 顺时针方向转动，同时离开导线ABC. 逆时针方向转动，同时靠近导线ABD. 逆时针方向转动，同时离开导线AB6. 如题6图所示正弦交流电路中，若已知X L1＞X C＞X L2，电流I1=3A，I2=4A，则电流源的电流I的大小为（）A．5A B．7AC．1A D．无法确定7．已知某场效应管的输出特性如题7图所示，则该场效应管的类型是（）A．P沟道增强型 B．N沟道增强型C．P沟道耗尽型 D．N沟道耗尽型题7图题8图（a）题8图（b）8．电路如题8（a）图所示，当输入正弦电压时，输出电压u o波形出现如题8(b)图所示的形状，若出现的原因是Q1静态工作点调整不当造成的，则以下说法正确的是（）A．是饱和失真，应调大R1 B．是截止失真，应调小R1C．是饱和失真，应调小R2， D．是频率失真，应增大耦合电容9．在题9图中，R3引入的反馈类型是（）A．电压并联负反馈 B.电流并联负反馈C．电压串联负反馈 D.电流串联负反馈10．典型的差分放大电路用来克服零漂的是（）A．直接耦合 B．增大电源C．电路的对称性和发射极公共电阻 D．调整元件参数11．如题11图所示电路，下列说法中正确的是（）A．该电路不满足振幅平衡条件，不能产生正弦波振荡B．该电路不满足相位平衡条件，不能产生正弦波振荡C．该电路无选频网络，不能产生正弦波振荡D．该电路满足振荡条件，能产生正弦波振荡题9图题11图12．如题12图所示电路的逻辑功能是（）A．全0出1，有1出0 B．全1出0，有0出1C．输入相同时出0，输入不同时出1 D．输入相同时出1，输入不同时出0&&&&&ABY题12图13．在题13图所示各触发电路中，能实现计数功能的是（）A B C D 题13图14.电学度量器没有直接参与的测量是（ ）A ．较差法B ．直读法C ．零值法D ．替代法 15.消除偶然误差可以采用（ ）的方法。

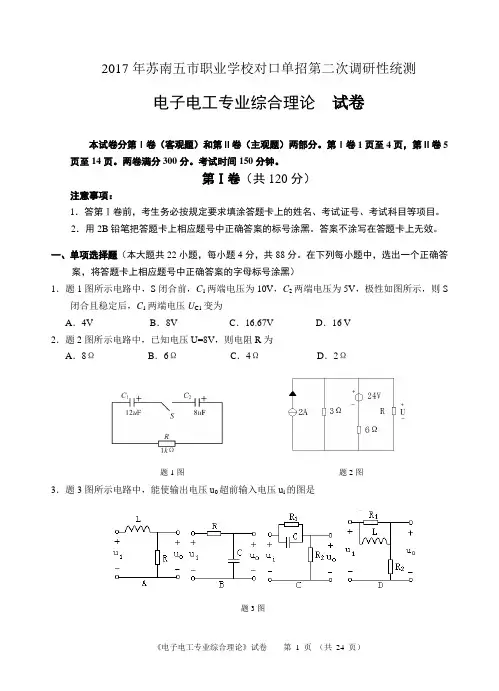

2017年苏南五市职业学校对口单招第二次调研性统测电子电工专业综合理论试卷本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。

第Ⅰ卷1页至4页，第Ⅱ卷5页至14页。

两卷满分300分。

考试时间150分钟。

第Ⅰ卷（共120分）注意事项：1．答第Ⅰ卷前，考生务必按规定要求填涂答题卡上的姓名、考试证号、考试科目等项目。

2．用2B铅笔把答题卡上相应题号中正确答案的标号涂黑。

答案不涂写在答题卡上无效。

一、单项选择题（本大题共22小题，每小题4分，共88分。

在下列每小题中，选出一个正确答案，将答题卡上相应题号中正确答案的字母标号涂黑）1．题1图所示电路中，S闭合前，C1两端电压为10V，C2两端电压为5V，极性如图所示，则S 闭合且稳定后，C1两端电压U C1变为A．4V B．8V C．16.67V D．16 V2．题2图所示电路中，已知电压U=8V，则电阻R为A．8ΩB．6ΩC．4ΩD．2Ω题1图题2图3．题3图所示电路中，能使输出电压u0超前输入电压u i的图是题3图4．题4图所示电路中，两图中电路的参数完全相同，现都处于谐振状态，此时若电源的频率变大，则A．两图中灯泡都变亮B．两图中灯泡都变暗C．左图中灯泡变亮，右图中灯泡变暗D．左图中灯泡变暗，右图中灯泡变亮题4图题6图5．某三相对称电源线电压的最大值为311V，有一对称三相负载ΩZ，当负载作三角形连6j+=8接时，线电流为A．22A B．38A C．66A D．31.1A6．题6图所示电路中，在铁芯上绕有三组线圈，在开关S 的瞬间，小磁针偏转后最终N极指向里，可在导轨上自由滑动动的导体AB向运动。

A．打开，向右B．打开，向左C．闭合，向左D．闭合，向右7．题7图所示，三条转移特性曲线1、2、3所对应的场效应管的类型依次为A．N沟道结型、耗尽型NMOS、增强型NMOSB．N沟道结型、增强型NMOS、耗尽型NMOSC．增强型NMOS、耗尽型NMOS、N沟道结型D．耗尽型NMOS、N沟道结型、增强型NMOS8．在共发射极单管固定偏置低频电压放大电路中，输出电压应视为A．u o=i c R C B．u o= -i c R C C．u o= -I c R C D．u o= I c R C9．一个基本共发射极放大电路原本没有发生削波失真，然后在接上一个β比原来大的晶体管后，失真出现了，这个失真必定是A．饱和失真B．截止失真C．双边失真D．交越失真10．题10图所示电路，三极管的U BE均为0．7V，则V A、V B的值分别为A. 12V，7.85VB. 9V，6.45VC. 12V，8.55VD. 9V，6.45V11. 题11图所示电路中，从电灯不亮的角度看，开关A、B与电灯Y之间的逻辑关系为A．与非 B ．或非C．同或 D ．异或题7图题10图题11图12．题12图所示电路，忽略三极管的饱和压降，则F 与A 、B 的逻辑关系是A ．F =A+B B ．F =ABC ．F A B =+D ．F AB =13．题13图所示电路中， Q 1和Q 0的触发器的初态为0，在第5个脉冲后瞬间，Q 1 Q 0和Y 的状态为A ．110B ．111C ． 011D ．101题12图 题13图14．用下列三个电压表测量20V 的电压，测量结果的相对误差最小的是________表。

江苏省职业学校对口单招联盟２０１７届高三年级第二轮复习调研测试电子电工专业综合理论试卷注意事项考生在答题前请认真阅读本注意事项及各题答题要求:１．本试卷分第Ⅰ卷(客观题)和第Ⅱ卷(主观题)两部分.两卷满分３００分,考试时间１５０分钟.２．答题前,考生务必将自己的学校㊁专业㊁姓名㊁考试号用０ ５mm黑色签字笔填写在答题纸规定区域.３．第Ⅰ卷(客观题)作答:用２B铅笔把答题纸上相应题号中正确答案的标号涂黑.４．第Ⅱ卷(主观题)作答:用０ ５mm黑色签字笔在答题纸相应位置作答,答题时不得超出黑色框线,否则无效.５．考试结束,考生将答题纸交回.第Ⅰ卷(共１２０分)一㊁单项选择题(本大题共２２小题,每小题４分,共８８分.在下列每小题中,选出一个正确答案,将答题卡上相应题号中正确答案的字母标号涂黑)１．在题１图中,R１ʒR２ʒR３＝１ʒ２ʒ３,C１ʒC２＝３ʒ２,则电压表偏转情况及读数为(㊀㊀) A．不偏,０V B．反偏,１V C．正偏,１V D．正偏,５V题１图㊀㊀㊀㊀题２图２．在题２图中,若１A电流源的电功率为零,则可调电阻R P为(㊀㊀) A．０ΩB．１ΩC．２ΩD．ɕ３．题３图中,u i＝１０２s i nωt V,３R＝４X C,以下说法正确的是(㊀㊀) A．u o超前u i３７ʎ,输出电压为８V B．u o超前u i５３ʎ,输出电压为６V C．u o滞后u i３７ʎ,输出电压为８V D．u o滞后u i５３ʎ,输出电压为６V题３图㊀㊀㊀㊀题４图４．题４图中,三只电压表读数相同,且感抗X L＝２０Ω,则容抗X C为(㊀㊀) A．１０ΩB．１０３ΩC．２０ΩD．２０３Ω５．题５图所示三相对称电路中,S打开时电流表读数为３０A,则S闭合时电流表读数为(㊀㊀) A．５１ ９６A B．３４ ６４A C．１７ ３２A D．１０A题５图㊀㊀㊀㊀题６图６．题６图中,三根与纸面垂直的导线a㊁b㊁c成等边三角形分布,均通以电流I,方向如图所示;导体c受到的电磁力方向为(㊀㊀) A．垂直向左B．垂直向右C．垂直向上D．垂直向下７．在题７图所示电路中,若不慎将发射极旁路电容C E断开,则将(㊀㊀) A．不仅影响静态工作点,而且也影响电压增益B．只影响静态工作点,但不影响电压增益C．不影响静态工作点,但影响电压增益D．不影响静态工作点,也不影响电压增益题７图㊀题８图８．在题８图(a)所示三极管放大电路中,已知输入信号u i波形及输出信号u o波形分别如题８图(b)㊁(c)所示,则可以确定它出现了(㊀㊀) A．饱和失真B．截止失真C．交越失真D．饱和失真及截止失真９．某反馈放大器的交流通路如题９图所示,该电路中的极间反馈类型为(㊀㊀) A．电压串联正反馈B．电压串联负反馈C．电流串联正反馈D．电流串联负反馈题９图㊀㊀㊀㊀题１０图１０．如题１０图所示电路,该电路(㊀㊀) A．能起振B．由于无选频网络,不能起振C．不满足相位条件D．不满足振幅条件１１．一个理想乙类功放电路的最大不失真输出功率为１０W,当输出电压为最大不失真输出电压的２π倍时,所对应的输出功率约为(㊀㊀) A．５W B．４W C．０W D．２０W１２．电路如图所示,设A㊁B闭合为１,断开为０,电灯亮为１,不亮为０,则该电路实现逻辑功能是(㊀㊀) A．Y＝A＋B B．Y＝A B C．Y＝A B D．Y＝A＋B题１２图㊀㊀㊀㊀题１３图１３．题１３图所示电路,各触发器的初始状态均为０,则经过三个C P作用后,Q１㊁Q２的状态是(㊀㊀) A．００B．０１C．１０D．１１１４．下列选项中不属于系统误差的是(㊀㊀) A．测量设备不准确B．温度的变化C．测量方法不完善D．测量条件不稳定１５．用量程为３００V的电压表测量电压为２５０V的电压,要求测量的相对误差不大于ʃ１ ５％,应选用哪一级的电压表(㊀㊀) A．０ ２级B．０ ５级C．１ ０级D．１ ５级１６．下列选项中,哪一项不是磁电系测量机构的技术特性(㊀㊀) A．准确度高B．只能测量直流C．刻度均匀D．过载能力强１７．用一只并联式峰值电压表测量电压u x＝(１０＋２０s i nωt)V,设频率范围足够,则电压表读数为(㊀㊀) A．２１ １V B．７ ０７V C．１４ １V D．２８ ２V１８．用示波器观测上升时间为０．０１９μs的脉冲信号,示波器的通频带宽度应满足f B为(㊀㊀) A．３０MH z B．４０MH z C．５０MH z D．６０MH z１９．将电子计数器置于测频位可以测量电机的转速,若闸门置１．６s,计数显示值为N＝８０ ０,则电机的转速为(㊀㊀) A．５０ ０r/m i n B．８００．０r/m i n C．３０００．０r/m i n D．３００ ０r/m i n２０．某台鼠笼式三相异步电动机的额定电压为２２０V/３８０V,若采用Y－ә换接降压起动,则启动时每相定子绕组的电压是(㊀㊀) A．１１０V B．２２０V C．１２７V D．３８０V２１．转子串电阻的人为机械特性曲线族通过同步点,且保持不变的转矩是(㊀㊀) A．负载转矩B．额定转矩C．最大电磁转矩D．起动转矩２２．关于低压电器的表述正确的是(㊀㊀) A．熔断器既是保护电器又是控制电器B．交流接触器在失电后衔铁是靠自身的重量复位的C．热继电器既可作过载保护又可作短路保护D．热继电器是利用双金属片受热弯曲而推动触点动作的一种保护电器二㊁判断题(本大题共１６小题,每小题２分,共３２分.下列各小题表述正确的在答题卡上将A涂黑,表述错误的将B涂黑)２３．当电源外接负载阻值增加时,电源的输出电流减小.相应地,电源输出功率也减小(㊀㊀)２４．电容器串联使用,随着外加电压的升高,耐压低的电容器先击穿(㊀㊀)２５．由自感系数定义式L＝ψ/I可知:当空心线圈中通过的电流I越小,自感系数L就越大(㊀㊀)２６．自耦变压器的公共绕组部分因既有原级电流,又有次级电流,故电流较大,所以为了降低损耗,通常线径较粗(㊀㊀)２７．只要每相负载所承受的相电压不变,那么不管三相负载接成星形还是三角形,三相负载所消耗的功率都是相等的(㊀㊀)２８．温度变化使差动放大器两管的参数变化,相当于输入一对差模信号(㊀㊀)２９．对于乙类功率放大电路,当输入信号为零时,电源提供的功率和管耗均为零,随着输入信号的增大,输出功率增大,同时管耗也随之增大(㊀㊀)３０．某一放大器的上限频率为２０k H z,下限频率为２０H z,用其放大频率为２５k H z的正弦信号,输出信号不会产生失真(㊀㊀)３１．触发器是上升沿触发还是下降沿触发是由它的电路结构决定的,与其逻辑功能无关(㊀㊀)３２．八位二进制数,能表示的最大十进制数为２５６(㊀㊀)３３．多量程电流表的分流器可以有两种连接方法,一种是开路连接方式,一种是闭路连接方式,实际情况下不采用闭路连接方式(㊀㊀)３４．磁电系测量机构与整流电路组合而成的整流式仪表所指示的是交流电压或电流的平均值,而在工程技术中通常需要测量有效值,为满足这一需要,交流电压或电流的标度尺按正弦交流电压或电流的有效值来刻度(㊀㊀)３５．双踪示波器工作于交替显示方式时,电子开关处在自激状态,不受扫描电压控制(㊀㊀)３６．用低频信号发生器作信号源,检修扩音机的最后一级放大电路时,输入信号应取自于信号发生器的 功率输出 端(㊀㊀)３７．三相异步电动机变极调速时,将定子绕组由三角形接法改接成双Y形接法,可使其转速减小一倍(㊀㊀)３８．三相异步电动机,其启动电流随负载转矩的增加而增加,随负载转矩的减小而减小(㊀㊀)第Ⅱ卷(共１８０分)三㊁填空题(本大题共１８小题３０空,每空２分,共６０分)３９．题３９图所示电路中,当可调电阻R３的滑动触点向右滑动时,电压表的读数㊀㊀㊀㊀,电流表的读数㊀㊀㊀㊀.(填 增大 ㊁ 减小 或 不变 )题３９图㊀㊀㊀㊀㊀㊀题４０图４０．题４０图所示电路中,a点电位V a＝㊀㊀㊀㊀V,b点电位V b＝㊀㊀㊀㊀V.４１．电路如题４１图所示,U ＝１０ø０ʎV.则等效复阻抗Z a b＝㊀㊀㊀㊀Ω,电路消耗的功率P＝㊀㊀㊀㊀W.题４１图㊀㊀㊀㊀㊀㊀题４２图４２．电路如题４２图所示,已知电流I１＝I２＝５A,电压u＝１００s i n１００t V,电压U 与电流I L 同相位,则电路中电阻R＝㊀㊀㊀㊀Ω,电感L＝㊀㊀㊀㊀H.４３．三相交流电路如题４３图所示,已知U U ＝２２０ø０ʎV,Z１＝１０３ø６０ʎΩ,Z２＝１０ø３０ʎΩ,则I１ ＝㊀㊀㊀㊀A,I２ ＝㊀㊀㊀㊀A.题４３图㊀㊀㊀㊀题４４图４４．题４４图所示电路中,V D为硅二极管.则:(１)V D的状态为㊀㊀㊀㊀(选填:导通/截止);(２)二极管电流I V为㊀㊀㊀㊀.４５．已知典型实用型差分放大电路两输入端电压V i１＝１１０m V,V i２＝９０m V,|A v d|＝１０,A v c＝０,则其输出电压|V o d|＝㊀㊀㊀㊀.４６．如题４６图所示电路,已知β＝５０,V B E＝０ ５５V,I C E O＝０;则V A＝㊀㊀㊀㊀V,V B＝㊀㊀㊀㊀V.题４６图㊀㊀题４７图４７．带有前置放大器的O T L功放电路如题４７图(a)所示,v i为正弦波.若V A＝０ ６V G, R L＝８Ω,V C E S＝２V,P O M＝９W,则电源电压为㊀㊀㊀㊀.若用示波器观测到v o波形如图(b)所示,应调整㊀㊀㊀㊀㊀㊀㊀.４８．与非门构成的基本R S触发器的约束条件是R D＋S D不能为㊀㊀㊀㊀㊀㊀㊀.钟控同步R S触发器在构成计数型电路时存在㊀㊀㊀㊀㊀㊀㊀现象.４９．时序逻辑电路题４９图所示,若输入时钟脉冲C P的频率为５６k H z,则输出端Q２的频率为㊀㊀㊀㊀k H z,该Q３端输出时电路属于㊀㊀㊀㊀分频电路.题４９图５０．万用表电阻挡,随着电阻测量倍率的扩大,测量电路的工作电流相应减小,为提高电路的灵敏度,通过转换开关接入㊀㊀㊀㊀.５１．电磁系测量机构使用的是㊀㊀㊀㊀阻尼器.５２．低功率因数功率表,为了减小摩擦引起的误差,一般使用㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀低功率因数表.５３．若被测信号的频率是示波器扫描电压频率的４倍,屏幕上将显示出㊀㊀㊀㊀个周期的被测信号稳定波形.要改变波形个数时应调节㊀㊀㊀㊀旋钮.５４．用６位计数器测量f＝１．４２６MH z的信号频率.当闸门时间分别置于０ １s时,仪器工作正常时显示值应为㊀㊀㊀㊀k H z.５５．三相异步电动机额定值为:f１＝５０H z,U N＝３８０V/２２０V,接法Y/ә.在电源线电压３８０V下接成Y形进行实验,测得线电流I１＝９ ５A,输出转矩T２＝４０N m,转速n＝９２０r/m i n,用两表法测得P W１＝２８７０W,P W２＝１７１７W.则该电动机此时的效率η＝㊀㊀㊀㊀,功率因数c o sϕ＝㊀㊀㊀㊀.５６．一台三相异步电动机,S N为０ ０５,电动机启动瞬间,转子绕组的感应电动势是额定状态时的㊀㊀㊀㊀倍四㊁简答题(本大题共７小题,共４５分)５７．(４分)如题５７图所示,某多绕组理想变压器如图所示,已知N１＝１０００匝,N２＝５００匝,N３＝１００匝,R１＝１００Ω,R２＝４Ω,U１＝２２０V.试求:(１)S断开时的I１;(２)S闭合时的I１,U２,U３.题５７图５８．(４分)如题５８图所示,I＝１０m A,R１＝３kΩ,R２＝３kΩ,R３＝６kΩ,C＝４μF,在开关S闭合前电路已处于稳态.(１)当t＝０时刻开关S闭合,则初始值i１(０＋)为多少安培?(２)当t＝０时刻开关S闭合,电路时间常数τ为多少秒?(３)开关S闭合以后达稳态时,i１(ɕ)为多少安培?题５８图５９．(４分)如题５９图所示电路中,V１㊁V２为理想二极管,则回答列问题:(１)V１㊁V２工作状态分别是什么?(２)A点电位为多少?(３)电流I１为多少?题５９图６０．(９分)题６０图是一个三地控制灯Y的电路,A㊁C是单刀双掷开关,B是双刀双掷开关,设开关向上掷时为１,向下掷时为０;灯亮时输出Y为１,灯灭时Y为０.试根据上述内容完成:(１)列出真值表;(２)写出逻辑表达式,并化简成最简的异或形式;(３)用异或门画出实现上述功能的逻辑电路.题６０图６１．万用表直流电压㊁直流电流挡电路如图所示,表头内阻:R g＝２８０Ω,满偏电流:I g＝０ ６m A,求电阻R１㊁R２㊁R３㊁R４的阻值.(８分)题６１图㊀㊀题６２图６２．(８分)题６２图所示为高频信号发生器的组成框图,写出所缺部分的名称,并简述所填部分的作用.６３．如题６３图所示为某机床电路中主轴电机的控制电路.已知该电动机的额定输出功率P N＝３０k W,额定电压U N＝３８０V,ә接法,频率为５０H z,n N＝１４６０r/m i n,额定功率因数c o sϕN＝０ ８８,额定效率ηN＝０ ９,T S T/T N＝２ ２.试回答以下问题: (１)该电动机的额定电流和额定转矩分别为多少?(２)若电动机带负载并采用Y－ә降压起动,则负载转矩不能超过多少? (３)若按下S B１,电动机实际的控制功能是什么?(４)电路中电阻R的作用是什么?题６３图五㊁计算题(本大题共６小题,共７５分)６４．(１４分)直流电路如题６４图所示,电流源I S２＝４A,当开关K闭合时,电流I＝４A,试求:(１)开关K打开时,电流I的大小;(２)K打开时,若I S１＝２A,电压源U S的功率是多少?题６４图６５．(１４分)题６５所示电路中,电流I＝１A.(１)求电源U S的大小.(２)若要使图中电压U a b＝０,则应在a㊁b间接入何种理想元件?并计算其参数.题６５图６６．(１５分)在如题６６图所示的单相交流电路中,U a b＝１００ø０ʎV,R１＝１０Ω,X L１＝２０Ω,R２＝X L２＝X C＝５Ω,试求(１)复阻抗Z１㊁Z２和Z a b;(２)支路电流I １㊁I ２和I c,画出相量图;(３)欲使电路呈电阻性,X L１应调至何值?此时I１为多少?题６６图６７．(１５分)题６７图所示放大电路,设二极管的正向导通电压为０ ６V,其对交流信号输入时可视为短路,三极管β＝５０,V B E＝０ ３V,R B１＝１０kΩ,R B２＝３０kΩ,R C＝３kΩ, R E＝２ ５５kΩ,R L＝６kΩ,V G＝１２V,试:(１)(２分)画出直流通路图;(２)(５分)求静态工作点;(３)(３分)画出交流通路图;(４)(３分)求放大器的输入电阻R i和输出电阻R o;(５)(２分)求电压放大倍数A V.题６７图６８．(８分)电路如题６８图所示,电路中的开环电压放大倍数很大.(１)指出电路中引入了什么类型的负反馈.(２)写出输出电流i o的表达式.题６８图６９．(９分)试分析题６９(a)图所示时序电路,设各触发器的初始状态为０.要求: (１)填写题６９表的状态表;(２)在题６９(b)图中画出Q２㊁Q１㊁Q０的波形图;(３)说明电路逻辑功能.题６９图(a)题６９表的状态表C P Q２Q１Q００１２３４５６７８㊀题６９(b)图。

绝密★启用前江苏省2017年普通高校对口单招联合体一模电子电工专业综合理论 试卷本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。

第Ⅰ卷1页至4页，第Ⅱ卷5页至16页。

两卷满分300分。

考试时间150分钟。

第Ⅰ卷（共120分）注意事项：1.答第Ⅰ卷前，考生务必按规定要求填涂答题卡上的姓名、考试证号等项目。

2.用2B 铅笔把答题卡上相应题号中正确答案的标号涂黑。

答案不涂写在答题卡上无效。

一、单项选择题（本大题共22小题，每小题4分，共88分。

在下列每小题中，选出一个正确答案，将答题卡上相应题号中正确答案的字母标号涂黑） 1．如题1图所示：C 1，C 2为空气平行板电容器，C 1两板间已充满εr =2的电介质，C 1=2μF ， C 2=8μF ，若把C 1中介质移走，且把C 2两板间距拉大一倍，则C mn =（ ）A ．0.8 μFB ．1.6 μFC ．4 μFD ．5 μFC 1C 2εr =2mnv图1图2ABC D图32．如题2图所示，金属线框ABCD 由细线悬吊着，图中虚线区域内是垂直于线框向里的匀强磁场，现在将磁场向下平动，那么悬线的拉力将（ ） A ．不变B ．变小C ．变大D ．无法判断3.如题3图，已知E 1=8V ，R 1=2Ω，R 2=12Ω，R 3=8Ω，R 4=4Ω，要使R 1中的电流为零，则E 2应为（ ）A ．8VB ．16VC ．18VD ．20V4．题4图所示三相电路中，已知电源线电压等于300V ，如负载端B 线断开，则断点间的电压U O = （ ）A ．300VB ．150√3VC ．150VD ．0V题4图 题5图 题6图5．题5图所示正弦交流电路，其中R=X L =10Ω，欲使电路功率因数为1，则X C 为（ ）A ．10ΩB ．7.07ΩC ．20ΩD ．条件不够，无法确定 6．题6图电路中，开关S 闭合前，电路已处于稳态，在t=0时，将开关S 闭合，换路后的初始值为 （ ）A ．u C (0+)=60V ，i 1(0+)= —12 m A ，i 3(0+)=4 m AB ．uC (0+)=0V ，i 1(0+)=—320m A ，i 3(0+)=310 m A C ．u C (0+)= 60V ，i 1(0+)= —4 m A ，i 3(0+)=—6 m A D ．u C (0+)=0V ，i 1(0+)=320m A ，i 3(0+)=310m A 7．在题7图中，晶体管VBE=0.7V ,下列说法正确的是（ ）A ．S 打A 工作在放大状态B ．S 打B 工作在饱和状态C ．S 打C 工作截止状态D ．以上都不对 8．在题8图，出现的是何种失真（ ）A ．双边失真B ．截止失真C ．饱和失真D ．交越失真 9．既能减轻前级信号源的负担，又能提高带载能力的反馈类型为（ ） A ．电流串联负反馈 B ．电压串联负反馈 C ．电压并联负反馈 D ．电流并联负反馈 10．在题10图中，对该电路描述正确是（ ）A ．阻容耦合会放大直流信号B ．直接耦合存在零点漂移C ．变压器耦合存在电位配合问题D ．以上都不对11．在题11图所示电路中，以下说法正确的是（ ） A ．不能产生振荡B ．能否产生振荡取决于R 1和R 2的关系C ．满足振荡条件，能产生振荡D ．满足振荡条件，且有RC 选频网络，能产生正弦波振荡12．74LS138的功能表如a,图b实现的功能为（）A．B．C．D．13．题13图所示电路中，当A=1，B=1时触发器具有的功能是（）A．置0 B．置1 C．计数D．保持14．一个量程为30A的电流表，测量20A的电流时。

在电路中，电阻的作用是？
A. 存储电能
B. 限制电流
C. 产生磁场
D. 放大电压
下列哪项是直流电源的特点？
A. 电压和电流方向周期性变化
B. 电压和电流方向恒定不变
C. 只能通过电容器
D. 只能通过电感器
在三相交流电路中，线电压与相电压的关系是？
A. 线电压等于相电压
B. 线电压是相电压的√3倍
C. 线电压是相电压的2倍
D. 线电压小于相电压
在一个串联电路中，增加一个新的电阻，则总电阻会？
A. 减小
B. 不变
C. 增大
D. 无法确定
在使用示波器观察信号时，如果信号波形不稳定，可能是由于？
A. 示波器电源不稳
B. 信号源频率过高
C. 触发设置不正确
D. 示波器探头损坏
填空题
在电子电路中，__________是用来测量电压的仪表。

电阻串联时，总电阻等于各电阻__________之和。

变压器的基本功能是改变交流电的__________。

在电容器充电过程中，电容器两端的电压会随着时间的增加而__________。

在整流电路中，__________的作用是将交流电转换为直流电。

简述欧姆定律在电路分析中的应用。

描述电容器在电路中的作用，并解释其充电和放电过程。

变压器的工作原理是什么？请解释其主要组成部分及其功能。

在一个并联电路中，如果增加一个新的支路，总电流将如何变化？为什么？请描述使用示波器观察信号波形时的基本步骤和注意事项。

江苏省2018年普通高校对口单招文化统考电子电工专业综合理论 试卷一、单项选择题（本大题共22小题，每小题4分，共88分。

在下列每小题中，选出一个正确答案,将答题卡上对应选项的方框涂满、涂黑）1。

题1图所示电路中R 。

为总阻值30的可调电阻，调节Rp 时,电流I 的变化范围为 A 。

2 A~3 A B. 3A~4 A C. 4 A ～5A D 。

5A ～6 A2.题2图所示电路中，当开关S 分别拨向“1”和“2”时,电阻R 上获得的功率分别为A.0。

25W,0。

56WB.0。

25W ，1WC.0。

44W ，0。

56WD.0。

44W,1W3.题3图所示电路中,从ab 端口看进去电路的功率因数为A.0。

5B.0。

6 C 。

0.707 D 。

0.8664.题4图所示电路中,已知)30100sin(2100u ︒+=t V ,则电路中4Ω电阻上的功率为 A.100W B.200W C 。

300W D.400W5。

题5图（a)所示电路中，若L 1线圈中电流i 的波形如题5图(b)所示,则在0～t 1、t 1~t 2期间，AB 导体的受力方向分别为A 。

向右 向右B 。

向右 向左 C.向左 向右 D 。

向左 向左6.题6图所示三相正弦交流电路中，已知R 1=R 2=R 3，C 1L R ωω==，则三相负载中R 1、R 2、R 3消耗的功率大小关系正确的是A 。

P R1=P R2=P R3B 。

P R1=P R2>P R3C 。

P RI =P R3〈 P R2 D. P R2=P R3〈P R17。

如题7图所示电路,设t ωsin u i =V ，E=2V ，二极管具有理想特性，则输出电压u 0的波形应为8。

下列所示电路中，不能够产生正弦波信号的电路是9.下列所示电路中,能够实现u0=u1的电路是10.题10图所示电路，若输出电压波形出现交越失真，为消除交越失真，下列方法正确的是A.增大R2B.减小R2C.增大R3D.减小R311.集成运算放大电路第一级采用差动放大电路是因为A。

A. A 相绕组接反 B . B 相绕组接反2017年普通高等学校对口招生考试电子电工类专业综合知识模拟试题本试题卷共五大题，共 12页。

时量150分钟，满分390分。

、选择题（在本题的每一小题的备选答案中，只有一个答案是正确的，本大题共 每小题6分，共120分）1•如图1所示电路中，当滑动变阻器 R 2的滑动触头向a 端滑动时 A.电压表V 的示数将变大 B . R 消耗的功率将增大 C.电源功率将减小D.电源消耗的功率将增大2.对称三相负载联接成星形，由对称三相交流电源供电，如图 2所示。

若V 相断开,种现象中，说明电容器质量较好的是A. 指针偏转到零位置后不再返回B. 指针有一定的偏转，并很快回到接近起始位置处C. 指针根本不偏转D. 指针偏转后回不到起始位置，且停留在表盘某处 5.在一通有直流电流的空心线圈中插入铁芯后，下列物理量不变的是（）A.磁感应强度B .磁通C.磁场强度D.磁阻20小题,T 「V则电流表和电压表的示数变化应分别是 A 电流示数变小，电压表示数不变 C.电流表、电压表示数都变小3. 测量车间设备的绝缘状态时，可选用 A. 万用表R X 10Q 挡 C.验电笔4. 通常用万用表的电阻挡（R X 100Q 或 （）B .电流表示数不变，电压表示数变大D.电流表、电压表示数都不变（）B. 250V 兆欧表 D. 500V 兆欧表RX 1K ）来检测较大容量电容器的质量，下列6.—正弦交流电，当时间t=0时，电流值i 0 =2A ,且初相位为30°，则该电流的有效值图1()C. 2AD. 4AR=40Q, X L =30Q ，电路的无功功率 Q=480var ，则 () C. 600VA D. 500VA额定相电压为660V ,若测得其线电压 U B =1143V, ()是A. 1AB. 2.828A7.在R 、L 并联的正弦交流电路中， 视在功率S 为A. 866VAB. 800VA&有一台星形联接的三相交流发电机, U B =660V , U C =660V,则说明C. C 相绕组一定接反D. C 相绕组接反或短路9.变压器的额定功率是指原边施以额定电压时，副边允许输出的 （） A.最大有功功率 B •最大视在功率 C •最大无功功率 D •最大瞬时功率10•互感器是根据 _原理制造的。

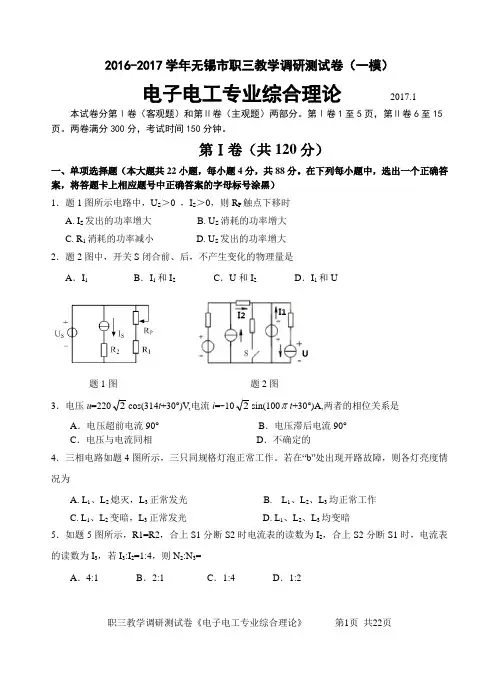

职三教学调研测试卷《电子电工专业综合理论》 第1页 共22页2016-2017学年无锡市职三教学调研测试卷（一模）电子电工专业综合理论 2017.1本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。

第Ⅰ卷1至5页，第Ⅱ卷6至15页。

两卷满分300分，考试时间150分钟。

第Ⅰ卷（共120分）一、单项选择题（本大题共22小题，每小题4分，共88分。

在下列每小题中，选出一个正确答案，将答题卡上相应题号中正确答案的字母标号涂黑） 1．题1图所示电路中，U S ＞0 ，I S ＞0，则R P 触点下移时 A. I S 发出的功率增大 B. U S 消耗的功率增大 C. R 1消耗的功率减小 D. U S 发出的功率增大 2．题2图中，开关S 闭合前、后，不产生变化的物理量是A ．I 1B ．I 1和I 2C ．U 和I 2D ．I 1和U题1图 题2图3．电压u =2202cos(314t +30°)V ,电流i =-102sin(100 t +30°)A,两者的相位关系是A ．电压超前电流90°B ．电压滞后电流90°C ．电压与电流同相D ．不确定的4．三相电路如题4图所示，三只同规格灯泡正常工作。

若在“b”处出现开路故障，则各灯亮度情况为A. L 1、L 2熄灭，L 3正常发光B. L 1、L 2、L 3均正常工作C. L 1、L 2变暗，L 3正常发光D. L 1、L 2、L 3均变暗5．如题5图所示，R1=R2，合上S1分断S2时电流表的读数为I 2，合上S2分断S1时，电流表的读数为I 3，若I 3:I 2=1:4，则N 2:N 3=A ．4:1B ．2:1C ．1:4D ．1:2题4图题5图6. 电路如题6图所示。

换路前电路处于稳态，当开关由打开转为闭合后，电压u C(t)的变化规律A．如图(a)所示B．如图(b)所示C．如图(c)所示D．如图(d)所示题6图7．已知某场效应管的输出特性如题7图所示，则该场效应管的类型是A．P沟道增强型MOS B．N沟道结型C．P沟道耗尽型MOS D．N沟道耗尽型MOS8．如题8图所示电路中，反馈电阻Rf引入的反馈类型是A．电流并联负反馈B．电流串联负反馈C．电压串联负反馈D．电压并联负反馈9．如题9图所示电路，能产生振荡的是题7图题8图职三教学调研测试卷《电子电工专业综合理论》第2页共22页职三教学调研测试卷《电子电工专业综合理论》 第3页 共22页10．差动放大器的差模放大倍数越的同时，共模放大倍数要越 ，差动放大器的性能才越好。

南通市中等职业学校对口单招2017届高三年级第一轮复习调研测试电子电工专业综合理论卷注意事项：1.本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。

两卷满分300分，考试时间150分钟。

2.答题前，考生务必将姓名、学校、考试号用0.5mm黑色签字笔填写在答题纸规定区域。

3. 第Ⅰ卷（客观题）作答：用2B铅笔把答题纸上相应题号中正确答案的标号涂黑。

4. 第Ⅱ卷（主观题）作答：用0.5mm黑色签字笔在答题纸相应位置作答，答题时不得超出黑色框线，否则无效。

5. 考试结束,考生将答题纸交回。

第Ⅰ卷（共120分）一、单项选择题（本大题共22小题，每小题4分，共88分。

在下列每小题中，选出一个正确答案，将答题卡上相应题号中正确答案的字母标号涂黑）1. 在题1图所示电路中，将开关S断开时，电流表读数为10A，当开关S闭合时，电流表读数为8A，则Is为（）A．2A B．6A C．8A D．10A题1图题2图2．电路如题2图所示，线圈的电阻忽略不计。

当u ab＜0时，开关S的状态应为（）A．S闭合的瞬间 B．S断开的瞬间C．S处于接通后的稳态 D．S的状态不能确定3.题3图所示电路中，电源频率和各元件参数均不为0，若开关S的断开或闭合，不影响电流表的读数，可以判定（）A.X L=0B.X L=X C/2C.X L=X CD.X L=2X C4.题4图所示电路中，已知i1=42sin（314t+30°），i2=32sin（314t-60°）A，则电流表的读数为（）A.1AB.4AC.5AD.7A题3图 题4图 5.电路如题5图所示，在AB=380 V 的三相电源上，接有两组电阻性三相对称负载，则线电流A I •为（ ）A ．39.3A B ．39.3A C ．43.6A D ．43.6A6．如图所示，电阻R 1∶R 2∶R 3＝1∶2∶3，电容器电容C 1∶C 2＝2∶1，则C 1和C 2所带的电荷量Q 1∶Q 2为（ ）A ．5∶6B ．3∶5C ．6∶5D ．10∶3题5图 题6图7.已知某晶体管的P CM =125mw ，I CM =50mA ，U （BR ）CEO =25V ，在下列条件下能正常工作的是（ ） A ．I C =60mA ，U CE =2V B ．I C =20mA ，U CE =30V C ．I C =20mA ，U CE =15V D ．I C =10mA ，U CE =12VC fR f–V CC+u i图9题8图8.在题8图（ａ）所示的电路中，输出ｕ0波形如题8图（ｂ)所示，则放大器出现的失真类型及解决办法是（ ）A.饱和失真，增大ＲＰ的值B.饱和失真，减少ＲＰ的值C.截止失真，增大ＲＰ的值D.截止失真，减少ＲＰ的值9.题9所示电路中f C 、f R 级间反馈类型为（ ） A ．电流串联负反馈 B ．电流并联负反馈； C ．电压串联负反馈 D ．电压并联负反馈。

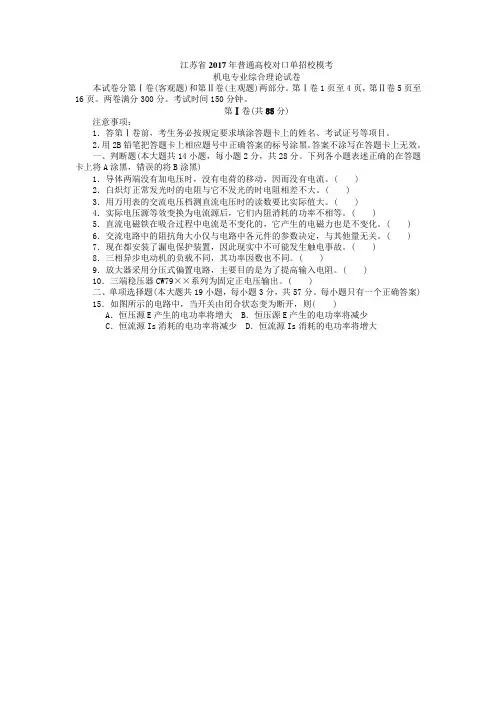

江苏省2017年普通高校对口单招校模考机电专业综合理论试卷本试卷分第Ⅰ卷(客观题)和第Ⅱ卷(主观题)两部分。

第Ⅰ卷1页至4页，第Ⅱ卷5页至16页。

两卷满分300分。

考试时间150分钟。

第Ⅰ卷(共85分)注意事项：1．答第Ⅰ卷前，考生务必按规定要求填涂答题卡上的姓名、考试证号等项目。

2．用2B铅笔把答题卡上相应题号中正确答案的标号涂黑。

答案不涂写在答题卡上无效。

一、判断题(本大题共14小题，每小题2分，共28分。

下列各小题表述正确的在答题卡上将A涂黑，错误的将B涂黑)1．导体两端没有加电压时，没有电荷的移动，因而没有电流。

( )2．白炽灯正常发光时的电阻与它不发光的时电阻相差不大。

( )3．用万用表的交流电压档测直流电压时的读数要比实际值大。

( )4．实际电压源等效变换为电流源后，它们内阻消耗的功率不相等。

( )5．直流电磁铁在吸合过程中电流是不变化的，它产生的电磁力也是不变化。

( ) 6．交流电路中的阻抗角大小仅与电路中各元件的参数决定，与其他量无关。

( ) 7．现在都安装了漏电保护装置，因此现实中不可能发生触电事故。

( )8．三相异步电动机的负载不同，其功率因数也不同。

( )9．放大器采用分压式偏置电路，主要目的是为了提高输入电阻。

( )10．三端稳压器CW79××系列为固定正电压输出。

( )二、单项选择题(本大题共19小题，每小题3分，共57分。

每小题只有一个正确答案)15．如图所示的电路中，当开关由闭合状态变为断开，则( )A．恒压源E产生的电功率将增大 B．恒压源E产生的电功率将减少C．恒流源Is消耗的电功率将减少 D．恒流源Is消耗的电功率将增大第15题图第16题图第17题图16．如图电路中，U S＝10V，且恒压源US的功率为0，则恒流源I S的值为( )A．0 B．2A C．4A D．8A17．如图所示电路中，I S单独作用时，R2上通过的电流I2为( )A．－1A B．1A C．－2A D．2A18．将某平板电容器充电到两端的电压为10V后，将其与电源断开，且将它极板距离变为原来两倍，则( )A．电容器两端电压减半 B．电容器两端电压加倍C．电容器所带电量减半 D．电容器所带电量加倍19．变压器的作用是( )A．可以改变交流电流、电压、阻抗 B．仅可以改变交流电压C．可以改变交、直流电压 D．可以变频、变压、变流20．如图所示，放在磁场中四根相互接触的直导体，A导体向右运动时则( )A．B导体向上运动，C导体向下运动，D导体向左运动B．B导体向下运动，C导体向下运动，D导体向右运动C．B导体向上运动，C导体向上运动，D导体向左运动D．B导体向下运动，C导体向上运动，D导体向右运动第20题图第21题图21．交流电路如图所示，X L＝X C，仅当频率变大时，下列说法正确的是( )A．电路为纯电阻电路 B．电路为感性电路C．电路为容性电路 D．电路为电阻性电路22．在如图所示电路中，已知：u＝30sin(200t－45°)V，i＝5sin(200t－45°)A，则N复阻抗是________Ω。
