桥码软件桥码软件是由武汉市桥码科技有限公司开发的一款适用于桥梁设计的综合性软件，适用于公路桥梁和铁路桥梁，将桥梁工程的总体设计，结构计算和绘图功能融为一体，桥码软件采用的云计算技术和SQL数据库管理系统，仿照工厂生产线的模式，将桥梁设计的各个工序建立成流水作业体系。

桥码软件的每一个数据输入窗体均为用户提供定制模板功能，采用标准模板为用户定制个性化的参数，并提供箱梁预应力自动布束功能。

各个窗体的数据输入非常简便快捷，只需要一分钟就可以绘出箱梁预应力图。

桥码软件的结构计算和绘图共用一套数据，一键形成结构计算数据，还可以一键输出桥梁博士数据接口文件(*dbs文件)。

方便用户对计算结构的准确性进行验证和比对一功能桥码软件2013版现阶段具有以下核心功能：桥码软件支持的上部结构：包括所有类型的混凝土箱形梁，包括异形、变宽、变高、变箱室。

下部结构包括：各类柱式桥墩，以及各式桥台。

（1）绘桥型图；（2）绘支座平面图；（3）绘桩位平面图，生成桩位坐标表；（4）绘墩台结构图；（5）绘箱梁结构图；（6）绘箱梁钢筋图；（7）绘箱梁预应力图；（8）绘承台钢筋图；（9）绘桩基钢筋图；（10）绘墩台三维模型（AutoCAD 3d Solid格式）；（11）绘预应力束三维模型；（12）上部结构计算。

（提供一键输出“桥梁博士”数据功能，用户可以用桥码软件进行计算，用桥梁博士验证，方便用户对计算结果进行比对）二技术支持●桥码软件技术支持体系：桥码软件有一整套完备的技术支持方案，对用户提出的各种疑难问题及时、准确的回答；●软件及时升级维护:业内标准改变、软件功能更新发生软件版本升级后，我们将第一时间将最新版本通过网络途径送交您手上，并详细讲解升级原因及使用方法；●网络平台强力支持：访问武汉市桥码科技有限公司门户网站，在这里您将得到海量的专业知识，软件应用技巧，还可以和我们的技术工程师通过网络进行交流；1.桥码软件官方网站为用户提供在线解答。

1.我的电脑只能装CAD2008及以上版本其余的装不上?咨询下，2012cad支持不啊?答：那你安装桥码软件对应2008的版本是可以的。

目前有06,07,08版本，很少有单位用2012版本2.桥码软件支持系统有哪些?答：桥码软件根据大多用户的需求，支持windowsxp 32.64位以及window7 ，32的，windows7，64位和windonws8性能还不过稳定，暂时我们软件不支持！3.有裤衩桥的详细教程吗？答：首先输入线路平面，在AutoCAD上拾取线路边线，再输入箱梁结构，然后用箱梁定位，将箱梁放到线路。

4.桥码软件支持通长腹板束吗答：支持通长腹板束，另外只有等高度梁才设计通长腹板束。

5. 请问桥码只能绘制箱梁吗？比如空心板梁钢梁可以做吗？请问桥码可以做钢混组合梁吗？桥码能否出桥墩盖梁钢筋和桥墩钢筋？桥码软件能不能做普通钢筋混凝土空心板桥，常规桥梁，简单桥梁？软件是不是不支持横梁钢筋、钢束齿块钢筋的设计答：桥码软件支持的上部结构：包括所有类型的混凝土箱形梁，包括异形、变宽、变高、变箱室。

下部结构包括：各类柱式桥墩，以及各式桥台。

桥码软件现阶段具备以下功能：绘箱梁构造图、绘箱梁预应力图、绘箱梁钢筋图、绘桥型立面图、绘基础平面图、桩位坐标表、绘墩台构造图、绘承台钢筋图、绘桩基钢筋图，桥码软件还具备上部结构计算功能，并提供一键输出“桥梁博士”数据功能，用户可以用桥码软件进行计算，用桥梁博士验证，方便用户对计算结果进行比对。

另外，桥码软件的市场策略是为广大用户提供高水平，高质量的桥梁的设计软件，并将软件的每一个模块或功能做到极致，尽与完美。

桥码软件的技术核心是箱梁的绘图和计算，在这个方面毫无疑问位于同行业的领先地至于空心板和T梁，桥码软件会在后期增加这些功能，现在桥梁软件品种很多，有的软件看上去功能非常强大，但是技术含量的东西并不多，相信用户会自行判断。

——桥码软件让你比别人更优秀！6.有没有力学计算功能和工程量出图功能？答：支持箱梁结构计算支持工程数量表。

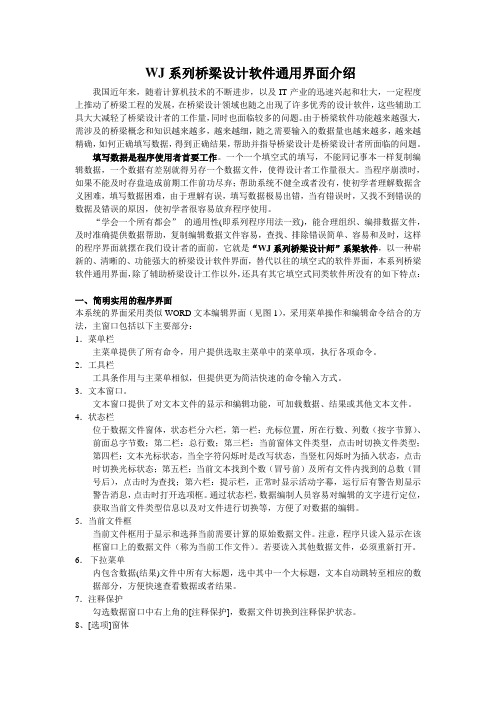

WJ系列桥梁设计软件通用界面介绍我国近年来，随着计算机技术的不断进步，以及IT产业的迅速兴起和壮大，一定程度上推动了桥梁工程的发展，在桥梁设计领域也随之出现了许多优秀的设计软件，这些辅助工具大大减轻了桥梁设计者的工作量，同时也面临较多的问题。

由于桥梁软件功能越来越强大，需涉及的桥梁概念和知识越来越多，越来越细，随之需要输入的数据量也越来越多，越来越精确，如何正确填写数据，得到正确结果，帮助并指导桥梁设计是桥梁设计者所面临的问题。

填写数据是程序使用者首要工作。

一个一个填空式的填写，不能同记事本一样复制编辑数据，一个数据有差别就得另存一个数据文件，使得设计者工作量很大。

当程序崩溃时，如果不能及时存盘造成前期工作前功尽弃；帮助系统不健全或者没有，使初学者理解数据含义困难，填写数据困难，由于理解有误，填写数据极易出错，当有错误时，又找不到错误的数据及错误的原因，使初学者很容易放弃程序使用。

“学会一个所有都会”的通用性(即系列程序用法一致)，能合理组织、编排数据文件，及时准确提供数据帮助，复制编辑数据文件容易，查找、排除错误简单、容易和及时，这样的程序界面就摆在我们设计者的面前，它就是“WJ系列桥梁设计师”系梁软件，以一种崭新的、清晰的、功能强大的桥梁设计软件界面，替代以往的填空式的软件界面，本系列桥梁软件通用界面，除了辅助桥梁设计工作以外，还具有其它填空式同类软件所没有的如下特点：一、简明实用的程序界面本系统的界面采用类似WORD文本编辑界面（见图1），采用菜单操作和编辑命令结合的方法，主窗口包括以下主要部分：1．菜单栏主菜单提供了所有命令，用户提供选取主菜单中的菜单项，执行各项命令。

2．工具栏工具条作用与主菜单相似，但提供更为简洁快速的命令输入方式。

3．文本窗口。

文本窗口提供了对文本文件的显示和编辑功能，可加载数据、结果或其他文本文件。

4．状态栏位于数据文件窗体，状态栏分六栏，第一栏：光标位置，所在行数、列数（按字节算）、前面总字节数；第二栏：总行数；第三栏：当前窗体文件类型，点击时切换文件类型；第四栏：文本光标状态，当全字符闪烁时是改写状态，当竖杠闪烁时为插入状态，点击时切换光标状态；第五栏：当前文本找到个数（冒号前）及所有文件内找到的总数（冒号后），点击时为查找；第六栏：提示栏，正常时显示活动字幕，运行后有警告则显示警告消息，点击时打开选项框。
