6-1什么是生产过程，工艺过程和工艺规程（1）生产过程一一将原材料转变为成品的过程。
（2）工艺过程一一在生产过程中，凡是改变生产对象的形状、尺寸、位置和性质等，使其成为成品或半成品的过程称为工艺过程。
（3）工艺规程一一把合理工艺过程的有关内容写成工艺文件的形式，用以指导生产，这些工艺文件称为工艺规程。
6-2何谓工序、工步、走刀（1）工序是指一个（或一组）工人，在一台机床上（或一个工作地点）对同一工件（或同时对几个工件）所连续完成的那部分工艺过程。
（2）工步是在加工表面不变，加工工具不变，切削用量不变的条件下所连续完成的那部分工序。
（3）走刀又叫工作行程，是加工工具在加工表面上加工一次所完成的工步。
6-3零件获得尺寸精度、形状精度、位置精度的方法有哪些（1）零件获得尺寸精度的方法：试切法、定尺寸刀具法、调整法、自动控制法。
（2）零件获得形状精度的方法：轨迹法、成形法、展成法。
（3）零件获得位置精度的方法：找正法、装夹法。
6-4不同生产类型的工艺过程的特点：p222-223表6-4.6-5试述工艺规程的设计原则、设计内容、设计步骤。
（1）工艺规程的设计原则：1所设计的工艺规程应能保证机器零件的加工质量（或机器的装配质量），达到设计图样上规定的各项技术要求。
2应使工艺过程具有较高的生产率，使产品尽快投放市场。
3设法降低制造成本。
4注意减轻劳动工人的劳动强度、保证生产安全。
（2）工艺规程的设计内容及步骤：1分析研究产品的零件图及装配图。
2确定毛坯。
3拟定工艺路线，选择定位基准。
4确定各工序所采用的设备。
5确定各工序所采用的刀具、夹具、量具和辅助工具。
6确定各主要工序的技术技术要求及检验方法。
7确定各工序的加工余量，计算工序尺寸和公差。
8确定切削用量。
9确定工时定额。
10技术经济分析。
11填写工艺文件。
6-6拟定工艺路线需完成那些工作拟定工艺路线须完成的工作：1确定加工方法。
2安排加工顺序。
3确定夹紧方法。

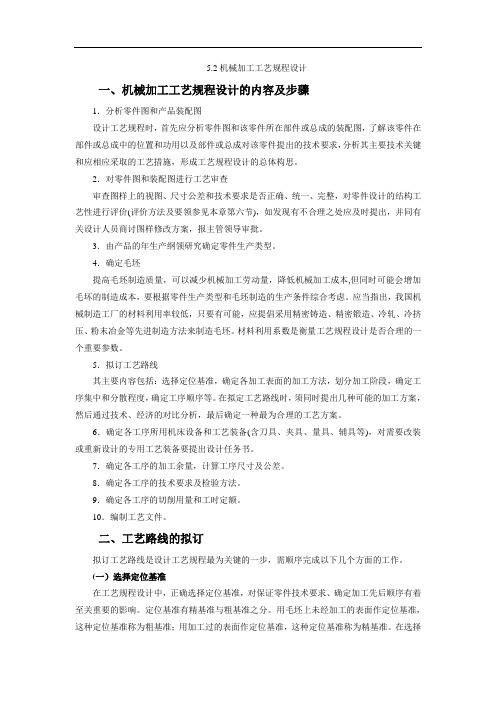

5.2机械加工工艺规程设计一、机械加工工艺规程设计的内容及步骤1．分析零件图和产品装配图设计工艺规程时，首先应分析零件图和该零件所在部件或总成的装配图，了解该零件在部件或总成中的位置和功用以及部件或总成对该零件提出的技术要求，分析其主要技术关键和应相应采取的工艺措施，形成工艺规程设计的总体构思。
2．对零件图和装配图进行工艺审查审查图样上的视图、尺寸公差和技术要求是否正确、统一、完整，对零件设计的结构工艺性进行评价(评价方法及要领参见本章第六节)，如发现有不合理之处应及时提出，并同有关设计人员商讨图样修改方案，报主管领导审批。
3．由产品的年生产纲领研究确定零件生产类型。
4．确定毛坯提高毛坯制造质量，可以减少机械加工劳动量，降低机械加工成本,但同时可能会增加毛坏的制造成本，要根据零件生产类型和毛坯制造的生产条件综合考虑。
应当指出，我国机械制造工厂的材料利用率较低，只要有可能，应提倡采用精密铸造、精密锻造、冷轧、冷挤压、粉末冶金等先进制造方法来制造毛坯。
材料利用系数是衡量工艺规程设计是否合理的一个重要参数。
5．拟订工艺路线其主要内容包括：选择定位基准，确定各加工表面的加工方法，划分加工阶段，确定工序集中和分散程度，确定工序顺序等。
在拟定工艺路线时，须同时提出几种可能的加工方案，然后通过技术、经济的对比分析，最后确定一种最为合理的工艺方案。
6．确定各工序所用机床设备和工艺装备(含刀具、夹具、量具、辅具等)，对需要改装或重新设计的专用工艺装备要提出设计任务书。
7．确定各工序的加工余量，计算工序尺寸及公差。
8．确定各工序的技术要求及检验方法。
9．确定各工序的切削用量和工时定额。
10．编制工艺文件。
二、工艺路线的拟订拟订工艺路线是设计工艺规程最为关键的一步，需顺序完成以下几个方面的工作。
(一）选择定位基准在工艺规程设计中，正确选择定位基准，对保证零件技术要求、确定加工先后顺序有着至关重要的影响。
定位基准有精基准与粗基准之分。
第六章习题一.单项选择题1.退火处理一般安排在； ( )a、毛坯制造之后b、粗加工后c、半精加工之后d、精加工之后2.轴类零件定位用的顶尖孔是属于： ( )a、精基准b、粗基准c、辅助基准d、自为基准3.加工箱体类零件时常选用一面两孔作定位基准，这种方法一般符合 ( )a、基准重合原则b、基准统一原则c、互为基准原则d、自为基准原则4.合理选择毛坯种类及制造方法时，主要应使 ( )a、毛坯的形状尺寸与零件的尽可能接近b、毛坯方便制造，降低毛坯成本c、加工后零件的性能最好d、零件总成本低且性能好5.自为基准多用于精加工或光整加工工序，其目的是： ( )a、符合基准重合原则b、符合基准统一原则c、保证加工面的形状和位置精度 d、保证加工面的余量小而均匀6.调质处理一般安排在： ( )a、毛坯制造之后b、粗加工后c、半精加工之后d、精加工之后7.精密齿轮高频淬火后需磨削齿面和内孔，以提高齿面和内孔的位置精度，常采用以下原则来保证 ( )a、基准重合b、基准统一c、自为基准d、互为基准8.淬火处理一般安排在： ( )a、毛坯制造之后b、粗加工后c、半精加工之后d、精加工之后9.在拟定零件机械加工工艺过程、安排加工顺序时首先要考虑的问题是 ( )a、尽可能减少工序数；b、精度要求高的主要表面的加工问题；c、尽可能避免使用专用机床；d、尽可能增加一次安装中的加工内容。
10.零件上孔径大于30mm的孔，精度要求为IT9，通常采用的加工方案为( )a、钻-镗b、钻-铰c、钻-拉d、钻-扩-磨11.编制零件机械加工工艺规程、生产计划和进行成本核算最基本的单元是( )a、工步b、工位c、工序d、走刀12.零件在加工过程中，粗基准一般选择： ( )a、工件的毛坯面b、工件的已加工表面c、工件上的大平面13.单件小批生产装配精度要求高组成环多应选（）法装配。
a、完全互换法b、分组互换法c、调整法d、修配法14.若装配精度要求高组成环少（3环）大批量生产时应选（）法装配。
第一章测试1.机械制造的方法可以归纳为去除加工、_____、变形加工和改性加工四大类。
A:结合加工B:冷加工C:热加工D:特种加工答案:A2.体现21 世纪机械制造业发展趋势的有以下哪些特征？A:柔性化B:批量化C:智能化D:高技术化答案:ACD第二章测试1.线性表面中，平面不是可逆表面。
A:对B:错答案:B2.剪切角越大，切屑变形越大。
A:对B:错答案:B3.高速钢工具材料可作形状复杂刀具。
A:对B:错答案:A4.与工件已加工表面相对的表面是（）。
A:前刀面B:副后刀面C:底平面D:主后刀面答案:B5.牌号YT15中的“15”表示（）。
A:WC的百分含量B:顺序号C:Co的百分含量D:TiC的百分含量答案:D6.相对滑移反映切屑变形的综合结果，特别是包含有第二变形区变形的影响。
A:错B:对答案:A7.切削塑性材料时，积屑瘤容易在（）切削时产生。
A:超高速B:低速C:中速D:进给量答案:C8.由于切削变形复杂，在实际生产中常用理论公式计算切削力的大小。
A:错B:对答案:A9.切削加工时所产生的切削热，对加工不利的是（）。
A:传给介质的热量B:传入切屑的热量C:传入工件热量D:切削液带走的热量答案:C10.低速切削时刀具磨损的主要原因是（）。
A:化学磨损B:粘结磨损C:扩散磨损D:硬质点磨损答案:D第三章测试1.机床型号编制时，结构特性代号一般放在通用特性代号之后。
A:错B:对答案:A2.机床型号的读音要按照汉语拼音的读法，不能按英文字母来读。
A:错B:对答案:B3.机床传动原理图中，定比传动部分以点划线表示。
A:对B:错答案:B4.滚齿加工的范成运动传动链属于外联系传动链。
A:对B:错答案:B5.空套齿轮与轴之间没有键连接。
A:对B:错答案:A6.CA6140车床主运动提供的24级正转转速中，有（）级通过高速路线传递，有（）级通过中低速路线传递。
A:18,6B:6,18C:12,12D:10,14答案:B7.英制螺纹的螺距参数是螺纹的每英寸牙数。
机械制造技术基础课后习题答案第一章机械加工方法1—1 特种加工在成形工艺方面与切削加工有什么不同？答:1加工是不受工件的强度和硬度等物理、机械性能的制约故可加工超硬脆材料和精密微细的零件.2加工时主要用电能、化学能、声能、光能、热能等出去多余材料而不是靠机械能切除多余材料.3加工机理不同于一般金属切削加工不产生宏观切削不产生强烈的弹、塑性变形故可获得很低的表面粗糙度其残余应力、冷作硬化、热影响度等也远比一般金属切削加工小。
4加工能量易于控制和转换故加工范围光、适应性强.1-2 简述电火花加工、电解加工、激光加工和超声波加工的表面形成原理和应用范围.答：1电火花加工放电过程极为短促具有爆炸性。
爆炸力把熔化和企划的金属抛离电极表面被液体介质迅速冷却凝固继而从两极间被冲走。
每次电火花放电后是工件表面形成一个凹坑。
在进给机构的控制下工具电极的不断进给脉冲放电将不断进行下去无数个点蚀小坑将重叠在工件上。
最终工作电极的形状相当精确的“复印”在工件上.生产中可以通过控制极性和脉冲的长短放点持续时间的长短控制加工过程.适应性强任何硬度、软韧材料及难切削加工加工的材料只要能导电都可以加工如淬火钢和硬质合金等电火花加工中材料去出是靠放电时的电热作用实现的材料可加工行主要取决于材料的导电性及热学特性不受工件的材料硬度限制。
2电解加工将电镀材料做阳极接电源正极工件作阴极放入电解液并接通直流电源后作为阳极的电镀材料就会逐渐的溶解儿附着到作为阴极的工件上形成镀层。
并由电解液将其溶解物迅速冲走从而达到尺寸加工目的.应用范围管可加工任何高硬度、高强度.高韧性的难加工金属材料并能意见单的进给运动一次加工出形状复杂的型面或行腔如锻模、叶片3激光加工通过光学系统将激光聚焦成一个高能晾凉的小光斑再次高温下任何坚硬的材料都将瞬间几句熔化和蒸发并产生强烈的冲击波是融化的物质爆炸式的喷射去处。
激光束的功率很高几乎对任何难度加工的金属和非金属材料如皋熔点材料、内热合金及陶瓷、宝石、金刚石等脆硬材料都可以加工也可以加工异型孔。
《机械制造技术基础》教学大纲及教案全套第一章：机械制造概述教学目标：1. 了解机械制造的基本概念、分类和特点。
2. 掌握机械制造过程的基本步骤。
3. 熟悉机械制造中的常见问题和解决方案。
教学内容：1. 机械制造的基本概念和分类。
2. 机械制造过程的基本步骤。
3. 机械制造中的常见问题和解决方案。
教学方法：1. 讲授法：讲解机械制造的基本概念、分类和特点。
2. 案例分析法：分析机械制造过程中的实际案例，讨论常见问题和解决方案。
教学资源：1. 教材：《机械制造技术基础》。
2. 课件：机械制造过程的图片和视频。
教学评估：1. 课堂讨论：评估学生对机械制造过程的理解和分析能力。
2. 课后作业：评估学生对机械制造基本概念和步骤的掌握程度。
第二章：金属切削原理教学目标：1. 了解金属切削的基本概念和原理。
2. 掌握金属切削过程中刀具与工件的相互作用。
3. 熟悉金属切削过程中切削力、切削热和切削变形的基本规律。
教学内容：1. 金属切削的基本概念和原理。
2. 刀具与工件的相互作用。
3. 切削力、切削热和切削变形的规律。
教学方法：1. 讲授法：讲解金属切削的基本概念和原理。
2. 实验法：观察和分析刀具与工件的相互作用。
3. 数值分析法：计算切削力、切削热和切削变形。
教学资源：1. 教材：《机械制造技术基础》。
2. 实验设备：刀具、工件和切削实验机。
3. 课件：金属切削过程的动画和图表。
教学评估：1. 课堂讨论：评估学生对金属切削原理的理解。
2. 实验报告：评估学生对刀具与工件相互作用实验的分析能力。
第三章：金属切削机床及刀具教学目标：1. 了解金属切削机床的分类和结构。
2. 掌握金属切削机床的工作原理和操作方法。
3. 熟悉刀具的类型、结构和选用原则。
教学内容：1. 金属切削机床的分类和结构。
2. 金属切削机床的工作原理和操作方法。
3. 刀具的类型、结构和选用原则。
教学方法：1. 讲授法：讲解金属切削机床的分类和结构。
