机械设计实验指导书(1)

机械设计基础实验指导书目录实验一机构运动简图绘制 (1)实验二齿轮范成原理 (2)实验三带传动实验 (3)实验四齿轮效率实验 (6)实验五减速器拆装 (9)实验报告一 (10)实验报告二 (11)实验报告三 (12)实验报告四 (14)实验报告五 (15)实验一 机构运动简图的测绘和分析一.实验目的1. 学会根据实际机构或模型的构造测绘机构运动简图的技能。

2. 通过实验进一步理解机构的组成和机构自由度的意义及其计算方法。

二.实验设备1. 机械实物及机械模型。

2. 钢板尺，游标卡尺，内、外卡尺。

3. 三角板，铅笔，橡皮，草稿纸等（自备）。

三.原理和方法1. 原理机构运动的性质与机构中构件的数目和运动副的类型、数目、相对位置有关。

因此画机构运动简图时，应以规定的符号代表运动副，并以一定的比例尺按实际尺寸定出运动副间的相对位置，用尽可能简单的线条表示机构中各构件。

这种用比例尺绘出的机构简单图形称为机构运动简图，若不按比例尺绘出，则称为机构示意图。

2. 测绘方法⑴缓慢驱动被测机构，仔细观察各构件的运动，分清各运动单元，从而确定机构构件的数目。

⑵根据相连接两构件的接触情况及相对运动性质，确定各运动副的类型。

⑶在草稿纸上绘出机构示意图。

用1,2,3…依次标注各构件，用A,B,C …分别标注各运动副，在原动件上标出表示运动方向的箭头。

⑷测量与机构运动有关的尺寸，并标注在草图上。

⑸选长度比例尺图示长度实际长度=μ （m/mm ）。

在实验报告纸上画出机构运动简图。

实验二 齿轮范成原理一.实验目的1. 掌握用范成法加工渐开线齿轮的基本原理，观察齿廓曲线的形成。

2. 了解渐开线齿轮的根切现象和齿顶变尖现象，分析比较标准齿轮和变位齿轮的异同点。

二.实验设备与工具1. 齿轮范成仪，剪刀，绘图纸齿轮范成仪基本参数：25.0120mm 20**a ==︒==c h m ，，，α，被加工齿轮齿数z =10。

2. 同学自备：圆规，三角板，铅笔，橡皮，计算工具。

第4章机械性能和工作能力的测试与分析4.1 概述提高机械及其零部件的性能和工作能力是提高机械产品质量的关键。

机械及其零部件的性能和工作能力的测试涉及运动学特性、动力学特性、精确度、承载能力、可靠性、安全性、人机工程、节能环保等，项目和内容十分广泛，其基本内容包括机械传动的效率、振动、噪声等，这些测试项目常常作为评定机械产品性能的基本质量指标。

因此，掌握机械性能和工作能力的测试方法，对于研究、改进和创新机械以及对机械设备进行故障诊断具有重要的意义。

4.2 机械设计展示开放实验4.2.1 实验目的通过实验对各种机械零部件、各种传动装置的结构组成形式以及润滑与密封、零件的失效形式等有一个比较全面的认识与了解。

4.2.2 实验设备机械设计示教板，由18个陈列柜组成，如图4-1所示。

图4-1 机械设计示教板4.2.3 实验内容（1）螺纹联接1：螺纹的类型、螺纹联接的基本类型、常见的各种螺纹联接件；（2）螺纹联接2：螺纹联接的防松、提高螺纹联接强度的措施、螺纹联接的装拆；（3）键、销和花键联接；（4）铆、焊、粘和过盈联接；（5）带传动1：V带传动、平带传动、同步带传动及带传动的张紧装置；（6）带传动2：平带的材料与接头形式、V带的结构与型号、其它带传动、各种带轮的结构；（7）链传动：滚子链的结构与接头形式、齿形链、无级变速链、起重链、链传动的布置与张紧；（8）齿轮和蜗杆传动：齿轮的结构、蜗杆的类型、蜗轮的结构；（9）滑动轴承：轴瓦与衬的材料、滑动轴承的结构、动压滑动轴承油膜压力分布；（10）滚动轴承1：滚动轴承的结构、常用类型与代号、尺寸系列、滚动轴承的装拆；（11）滚动轴承2：内圈和外圈的固定方法、轴承的预紧与调整、密封、轴承座的形式；（12）联轴器：刚性固定式、刚性可移式、弹性联轴器、安全联轴器；（13）离合器：牙嵌离合器、摩擦离合器、安全离合器、离心式离合器、超越离合器；（14）轴1：轴的承载类型、轴的结构类型、轴的结构设计；（15）轴2：轴上零件的定位；（16）弹簧：拉伸弹簧、压缩弹簧、扭转弹簧、组合弹簧以及弹簧的应用；（17）润滑与密封：润滑装置、密封件、润滑剂；（18）机械零件的失效形式：残余变形、断裂、磨损、胶合、点蚀、腐蚀。

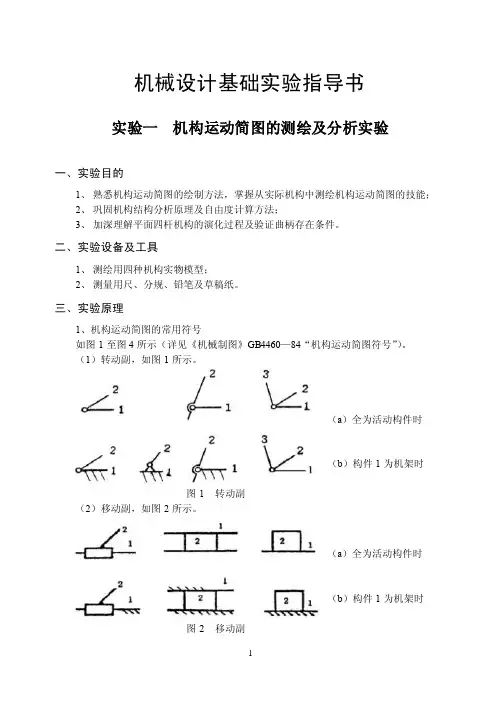

机械设计基础实验指导书实验一机构运动简图的测绘及分析实验一、实验目的1、熟悉机构运动简图的绘制方法，掌握从实际机构中测绘机构运动简图的技能；2、巩固机构结构分析原理及自由度计算方法；3、加深理解平面四杆机构的演化过程及验证曲柄存在条件。

二、实验设备及工具1、测绘用四种机构实物模型；2、测量用尺、分规、铅笔及草稿纸。

三、实验原理1、机构运动简图的常用符号如图1至图4所示（详见《机械制图》GB4460—84“机构运动简图符号”）。

（1）转动副，如图1所示。

（a）全为活动构件时（b）构件1为机架时图1 转动副（2）移动副，如图2所示。

（a）全为活动构件时（b）构件1为机架时图2 移动副（3）高副，如图3所示。

（a）全为活动构件时（b）构件1为机架时图3 高副（4）构件图例，如图4所示（a）具有两个运动副元素时（b）具有三个运动副元素时（c）具有四个运动副元素时图4 构件图例2、实验原理机构各部分的运动，是由其原动件的运动规律、该机构中各运动副的类型（高副、低副，转动副、移动副等）和机构的运动尺寸来决定的，而与构件的外形、断面尺寸、组成构件的零件数目及固联方式等无关。

所以，只要根据机构的运动尺寸，按一定的比例尺定出各运动副的位置，就可以用运动副的代表符号和简单的线条把机构的运动简图作出来。

正确的机构运动简图中各构件的尺寸、运动副的类型和相对位置以及机构组成形式应与原机构保持一致，从而保证机构运动简图与原机构具有完全相同的运动特性，以便根据该图对机构进行运动及动力分析。

所谓机构运动简图就是从运动的观点出发，用规定的符号和简单的线条按一定的尺寸比例来表示实际机构的组成及各构件间相对运动关系。

3、绘制机构运动简图的方法及步骤 （1）分析机构的实际构造和运动情况任选原动件并缓慢转动，根据各构件之间有无相对运动，分清机构是由哪些构件组成的；按照机构运动的传递顺序，仔细观察各构件之间相对运动的性质，从而确定运动副的类型和数目。

机械设计基础实验指导书专业班级：学号：姓名：国家级机械基础实验教学示范中心编学生实验守则1.必须按指定的时间参加实验，不得迟到、早退，迟到10分钟以上者不得参加本次实验。

2.实验前必须认真预习实验指导书及实验内容，明确实验目的、步骤和原理，并完成预习作业。

未完成预习作业和回答教师提问不合格者，不得参加本次实验。

3.由于特殊原因，不能参加实验者，经指导教师同意方可补做。

4.实验时必须严格遵守实验室的规章制度和仪器设备操作规程。

如实记录数据，不抄袭他人实验结果。

5.爱护仪器设备，节约使用材料。

不得动用与本实验无关的仪器设备及其他物品，不准将实验室内的物品带出室外。

6.实验中要切实注意安全，若发生事故，应立即切断电源，保持现场，及时向指导教师报告，待查明原因并排除后，方可继续实验。

7.进入实验室后应保持安静，不得高声喧哗和打闹，不准抽烟，不准随地吐痰，不准乱丢纸屑杂物，要保持实验室和仪器设备的整齐清洁。

8.实验完毕后，仪器物品应恢复原位，整理场地，关闭电源。

经指导教师检查仪器设备、工具、材料及实验记录后，方可离开实验室。

9.私自拆卸仪器设备并造成事故和损失的，肇事者应写出书面检查，并按学校的有关规定进行赔偿和处罚。

10.按照要求撰写实验报告，在实验室结束实验后1周内上交实验报告。

实验一 机械结构分析及运动简图测绘一、概述我们在对机构进行分析和设计时，常常撇开构件的实际外形、运动副的具体结构和组成构件的零件数目等与运动无关的因素，而用简单的线条和规定的符号代表构件和运动副，并按一定比例表示各运动副的相对位置和构件尺寸，这种表明机构各构件相对运动关系的简单图形称为机构运动简图。

机构运动简图可以简明地表达一部机器的传动原理，是工程技术人员进行机构设计、分析和交流的工具，工科学生应当加强机构运动简图测绘的训练。

二、实验目的1.了解所研究机构的实际应用及运动变换功能；2. 掌握机构运动简图的测绘方法；3. 掌握机构自由度的计算并判定机构运动是否确定。

机械设计实验指导书苏志部张雯娟编机械设计制造及其自动化三明学院物理与机电工程学院机械教研室2011年实验一动静态螺栓联接实验一、实验目的（1）掌握静态螺栓的静态载荷与变形的测量分析方法。

（2）掌握动态螺栓的静态载荷与变形的测量分析方法。

（3）掌握螺栓和被联接件的受力和应变的测试分析和理论分析方法。

二、实验原理本实验需配置LDJ-B螺栓联接综合实验台一台，LDJ-B静动态测量仪一台，计算机及专用软件等实验设备及仪器。

图1螺栓联接实验台的结构螺栓联接实验台的结构如图1所示。

联接部分包括M16空心螺栓、大螺母、垫片组成。

空心螺栓贴有测拉力和扭矩的两组应变片，分别测量螺栓在拧紧时，所受预拉力和扭矩。

空心螺栓的内孔中装有M8螺栓，拧紧或松开其上的手柄杆，即可改变空心螺栓的实际受载截面积，以达到改变联接件刚度的目的。

被联件部分由上板、下板和圆环组成，圆环上贴有应变片，测量被联接件受力的大小，中部有锥形孔，插入或拨出锥塞即可改变圆环的受力，以改变被联接件系统的刚度。

实验台采用双顶杆四导杆加载装置，加载平稳，避免过大偏载的产生，测试结果稳定可靠。

加载部分由蜗杆、蜗轮、挺杆和弹簧组成，挺杆上贴有应变片，用以测量所加工作载荷的大小，蜗杆一端有一皮带轮与电机相联，另一端装有手轮，启动电机或转动手轮使挺杆上升或下降，以达到加载、卸载（改变工作载荷）的目的。

1. 力与变形协调关系在螺栓联接中，螺栓受拉力，产生拉伸变形；被联结件受压力，产生压缩变形。

根据螺栓和被联接件预紧力相等，可把二者的力和变形图线画在一个坐标系中，如图3所示。

当螺栓受轴向工作载荷F 作用时，其拉力由预紧力P Q 增加到总拉力Q 。

被联接件的压紧力P Q 减少到剩余预紧力P Q '。

这时，螺栓伸长变形的增量1λ∆，等于被联接件压缩变形的恢复2λ∆，即λλλ∆=∆=∆21，也就是说变形的关系是协调的。

因此图3又称变形协调图。

图3 螺栓联接变形协调图力与变形之比λQ称为刚度。

第一章机械设计第一节机械设计结构展示与分析一、实验目的1.了解常用机械传动的类型、工作原理、组成结构及失效形式；2.了解轴系零部件的类型、组成结构及失效形式；3.了解常用的润滑剂及密封装置；4.了解常用紧固联接件的类型；5.通过对机械零部件及机械结构及装配的展示与分析，增加对其直观认识。

二、实验设备机构模型；典型机械零件实物；若干不同类型的机器。

三、实验内容、步骤在实验室要认识的典型机械零件主要有螺纹联接件、齿轮、轴、轴承、弹簧，具体内容如下：1.各种类型的螺纹联接实物，各种类型的螺栓、螺母及垫圈实物，螺纹联接的失效实物，各种类型的键、销实物，各种类型的键、销失效实物，各种类型的焊接、铆接实物；2.各种类型及各种材质的齿轮、齿轮加工刀具、蜗轮蜗杆、带、带轮、链条、链轮、螺旋传动的零部件实物，失效零件实物；3.各种类型的轴、轴承实物，轴上零件的轴向固定和周向固定实物，轴瓦和轴承衬实物，轴承、轴、轴瓦失效实物；4.各种类型的弹簧和弹簧失效实物，各种联轴器、离合器实物模型。

四、注意事项注意保护零件陈列柜中的零件。

五、实验作业1.请回答在实验室所见到的零部件如螺栓、键、销、弹簧、滚动轴承、联轴器、离合器各有哪些类型？2.请举出螺栓、键、齿轮、滚动轴承的一种使用情况以及相应的失效形式。

六、问题思考1.传动带按截面形式分哪几种？带传动有哪几种失效形式？2.传动链有哪几种？链传动的主要失效形式有哪些？3.齿轮传动有哪些类型？各有何特点？齿轮的失效形式主要有哪几种？4.蜗杆传动的主要类型有哪几种？蜗杆传动的主要失效形式有哪几种？5.轴按承载情况分为哪几种？轴常见的失效形式有哪些？6.联轴器与离合器各分为哪几类？各满足哪些基本要求？7.弹簧的主要类型和功用是什么？8.可拆卸联接和不可拆卸联接的主要类型有哪些？9.零件和构件的本质区别是什么？第二节螺栓联接综合实验一、实验目的1.了解螺栓联接在拧紧过程中各部分的受力情况。

《机械设计》实验指导书前言实验是机械设计课程中重要的实践性环节，通过实验不仅可以验证理论知识，加深对理论知识的理解，而且可以培养同学的动手能力，观察分析能力和勇于探索的创新精神。

机械设计实验是《机械设计》课程的重要实践环节，其教学目标是使学生更好地理解和深刻地把握课程的基本知识，并在此基础上训练学生动手能力、综合分析问题和创新设计的能力，按照《机械设计》课程教学大纲的要求，编写了此实验指导书，设置的具体实验项目：带传动效率实验、轴系结构设计与分析实验、减速器拆装实验3项实验。

实验一 带传动效率实验实验学时：2 实验类型：验证一、实验目的了解带传动实验台的组成和工作原理；观察带传动中的弹性滑动现象，以及它们与带传递的载荷和转速之间的关系。

测定传动效率和滑动率与所传递的载荷和转速之间的关系，绘制带传动的效率曲线和滑动曲线。

二、实验原理、方法和手段带传动原理是张紧在至少两轮上带作为中间挠性件，靠带与轮接触面间产生摩擦力来传递运动与动力。

带传动的效率，当主动轮与从动轮直径相等，即传动比i=1时，可按下式求得1122n T n T ==主动轮的功率从动轮的功率η式中：T 1 ——输入力矩，N·m ；T 2 ——输出力矩，N·m ； n 1 ——输入转速，r/min ； n 2 ——输出转速，r/min 。

由于带的紧边与松边拉力不等，使带的两边弹性形变不等引起带与轮面的微量相对滑动称为弹性滑动。

带传动在工作中的滑动程度用滑动系数ε表示，它是随负载的大小而变化的。

可按下式求得121n n n -=ε 式中： n 1 ——输入转速，r/min ； n 2 ——输入转速，r/min 。

滑动曲线就是表示带在不同负载时滑动的程度的曲线，可分别以主动轮转速和负荷档位为横坐标，以滑动系数ε为纵坐标来绘制。

三、实验条件1．柜式带传动效率测试分析实验台。

2．笔、草稿纸(此项自带)。

四、实验内容与步骤1．根据实验要求加初拉力（调整张紧螺丝）。

《机械设计基础》实验指导书及报告姓名______________________学号______________________自然班级______________________成绩任课教师______________________兰州理工大学机电学院目录1、实验一机构运动简图测绘与分析 (1)2、实验二齿轮齿廓范成原理 (4)3、实验三轴系结构测绘与分析 (7)4、实验四减速器拆装 (8)实验报告 (10)实验须知1.开课后根据自己课程安排要及时选课，不要多选或者少选；2.如有特殊情况不能参加实验，应提前向实验室老师请假。

进行必要调换。

否则一律按自己选定的时间参加实验，并在规定的时间内完成实验；3.参加实验的同学在实验前要做好本次实验的预习；4.携带实验指导书及实验相关的用具；5.在实验的过程中，要遵守实验室的各种规章制度；爱护仪器设备；注意节约原材料；不要做与实验无关的事情；6.各种实验设备在使用前要仔细检查，实验做完后要及时切断电源，将仪器设备工具等整理摆放好，发现丢失或损坏应立即报告；7.要遵守设备仪器的操作规程，注意人身和设备的安全；8.要保持实验室内和仪器设备的清洁和整齐美观。

工作台面要干净并要搞好室内卫生；9.在离开实验室前，应由指导教师在相关的实验数据的记录纸上签字，以求确认对设备仪器的完好和已完成了在实验室内应完成的工作；10.对实验结果要进行分析、整理和计算，认真填写实验报告；11.按要求及时交实验报告；12.由于结课后实验报告要由实验室统一保管，因此做过的实验报告若有丢失其成绩只能按不及格处理；13.考核按五级记分制，即优秀、良好、中等、及格和不及格。

没有实验成绩以及实验成绩不合格的同学不能参加正式考试（确有特殊原因者可申请补做或重做实验）。

兰州理工大学机电学院2015年11月实验一机构运动简图的测绘与分析一、实验目的1、能够熟练的掌握测绘实际机器和模型机构运动简图的基本技能；2、学会分析和验证机构自由度，进一步理解机构自由度的概念，掌握机构自由度的计算方法；3、加深对机构结构的了解。

机械设计基础实验指导书(1)机械设计基础实验指导书(开放型实验适用)邓禾根编机械设计教研部2010年3月实验一机构展示与认知实验一、实验目的1. 通过实验增强对机构与机器的感性认识；2. 通过实验了解各种常用机构的结构、类型、特点及应用。

二、实验方法及主要内容本陈列室陈列了一套JY-10DB机械原理展示柜，主要展示平面连杆机构、空间连杆机构、凸轮机构、齿轮机构、轮系、间歇机构以及组合机构等常见机构的基本类型和应用。

通过演示机构的传动原理，增强学生对机构与机器的感性认识。

通过实验指导老师的讲解与介绍，学生的观察、思考和分析，对常用机构的结构、类型、特点有一初步的了解。

提高对学习机械原理课程的兴趣。

三、展示及分析（一）机构的组成通过对蒸气机、内燃机模型的观察，我们可以看到，机器的主要组成部分是机构。

简单机器可能只包含一种机构，比较复杂的机器则可能包含多种类型的机构。

可以说，机器乃是能够完成机械功或转化机械能的机构的组合。

机构是机械原理课程研究的主要对象。

通过对机构的分析，我们可以发现它由构件和运动副所组成。

机器中每一个独立运动的单元体称为一个构件，它可以由一个零件组成也可以由几个零件刚性地联接而组成；运动副是指两构件之间的可动联接，常用的有转动副、移动副、螺旋副、球面副和曲面副等。

凡两构件通过面的接触而构成的运动副，通称为低副；凡两构件通过点或线的接触而构成的运动副，称为高副。

（二）平面连杆机构连杆机构是应用广泛的机构，其中又以四杆机构最为常见。

平面连杆机构的主要优点以能够实现多种运动规律和运动轨迹的要求，而且结构简单、制造容易、工作可靠。

平面连杆机构分成三大类：即铰链四杆机构；单移动副机构；双移动副机构。

1. 铰链四杆机构分为：曲柄摇杆机构、双曲柄机构、双摇杆机构，即根据两连架杆为曲柄，或摇杆来确定。

2. 单移动副机构，它是以一个移动副代替铰链四杆机构中的一个转动副演化而成的。

可分为：曲柄滑块机构，曲柄摇块机构、转动导杆机构及摆动导杆机构等。
