信号完整性基础知识术语、符号和缩略语术语1．信号完整性（Signal Integrity）信号完整性是指信号在信号线上的质量。
信号具有良好的信号完整性是指当在需要的时候具有所必需达到的电压电平数值。
2．传输线（Transmission Line）传输线是一个网络（导线），并且它的电流返回到地或电源。
3．特性阻抗（Characteristic Impedance）组成信号传输回路的两个导体之间存在分布电感和分布电容，当信号沿该导体传输时，信号的跃变电压（V）和跃变电流（I）的比值称为特性阻抗（Z0），即Z0=V/I。
4．反射（Reflection）反射就是在传输线上的回波。
信号功率（电压和电流）的一部分传输到线上并达到负载处，但是有一部分被反射了。
如果源端与负载端具有相同的阻抗，反射就不会发生。
5．串扰（Crosstalk）串扰是两条信号线之间的耦合。
信号线之间的互感和互容引起线上的噪声。
容性耦合引发耦合电流，而感性耦合引发耦合电压。
6．过冲（Overshoot）过冲就是第一个峰值或谷值超过设定电压。
对于上升沿是指最高电压，而对于下降沿是指最低电压。
过分的过冲能够引起保护二极管工作，导致过早地失效。
7．下冲（Undershoot）下冲是指下一个谷值或峰值。
过分的下冲能够引起假的时钟或数据错误（误操作）。
8．电路延迟指信号在器件内传输所需的时间（T pd）。
例如，TTL的电路延迟在3 ~ 20nS 范围。
9．边沿时间器件输出状态从逻辑低电平跃变到高电平所需要的时间（信号波形的10~90%），通常表示为上升沿（T r）。
器件输出状态从逻辑高电平下降到低电平所需要的时间（信号波形的90~10%），通常表示为下降沿（T f）。
10．占空比偏斜信号传输过程中，从低电平到高电平的转换时间与从高电平到低电平的转换时间之间的差别，称为占空比偏斜。
TTL和CMOS信号的占空比偏斜问题较为突出，主要是因为其输出的上升沿和下降沿延迟不同。
2.信号完整性问题一般分为四种：单一网络的信号质量、相邻网络间的串扰、轨道塌陷和电磁干扰。
6.使用三种级别的分析来计算电气效应——经验法则、解析近似和数值仿真工具，这些分析可以应用于建模和仿真。
7.测量无源器件和互连线的电气特性的仪器一般有三种：阻抗分析仪、网络分析仪、时域反射计。
这些仪器对减小设计风险、提高建模和仿真过程精度的可信度起着重要作用。
8.四种信号完整性问题的一般解决方法，信号质量（设计原则）：信号在经过整个互连线时所感受到的阻抗应相同。
串扰：保持线条间的间隔大于最小值，并使线条与非理想返回路径间的互感最小。
轨道塌陷：使电源/地路径的阻抗和电流噪声最小。
电磁干扰：使带宽以及地阻抗最小，采取屏蔽措施。
4. 数字信号的上升时间通常是从终值的10%到90%的时间。
5. 正弦波是频域中惟一存在的波形。
6. 傅里叶变换是将时域波形变换成由其正弦波频率分量组成的频谱。
7. 理想方波的频谱的幅度以速率1/f下降。
8. 去掉方波中的较高频率分量，上升时间就会增加。
9. 与同频率理想方波的同次谐波相比，一般信号的带宽是指“有效”的最高正弦波频率分量。
10. 信号带宽是0.35/(信号的上升时间)，一个经验公式。
12. 测量带宽是指有良好精度时的最高正弦波频率。
13. 模型的带宽是指采用该模型描述后的预测值与互连线的实测性能能很好吻合时的最高正弦波频率。
14. 互连线带宽是指互连线传输性能满足指标时的最高正弦波频率。
15. 互连线3dB带宽指的是信号衰减小于—3dB时的正弦波频率。
1.阻抗是一个描述所有信号完整性问题及解决方法的很有效的概念。
2.阻抗描述了互连线或元件中电压和电流的。
从根本上说，它是器件两端的电压与流经器件的电流之比。
3.不要把构成实际硬件的真实电路元件相混淆，理想电路元件是对真实世界的近似数学描述。
6.虽然阻抗的定义在时域和频域中是相同的，但是在频域中总结电容电感的描述方法则更简单更容易。
第一章概论狭义的信号完整性（SI），是指信号电压（电流）完美的波形形状及质量。
广义的信号完整性（SI），指在高速产品中，由互连线引起的所有信号电压电平和电流不正常现象，包括：噪声、干扰和时序等。
由于物理互连造成的干扰和噪声，使得连线上信号的波形外观变差，出现非正常形状的变形，称为信号完整性被破坏。
信号完整性问题是物理互连在高速情况下的直接结果。
信号完整性强调信号在电路中产生正确响应的能力。
信号无失真：信号经过一个系统后，各个参数被等比例地放大或缩小。
高速的含义：（严格地，高频不一定高速，低频也不一定低速）当系统中的数字信号的上升边小于1ns或时钟频率超过100MHz时，我们称之为高速运行。
物理互连的电阻、电容、电感和传输线效应影响了系统性能。
作者Eric将后果归结为四类SI问题：反射(reflection)；串扰(crosstalk)；电源噪声（同步开关SSN、地弹、轨道塌陷）；电磁干扰(EMI)。
反射(reflection)是指传输线上有回波。
信号功率（电压和电流）的一部分经传输线上传输到负载端，但是有一部分被反射回来形成振铃（ringing），振铃就是反复出现过冲和下冲。
（过冲是指第一个峰值或谷值超过设定电压；下冲类似）。
振铃现象实际上是由阻抗突变产生的反射引起的。
减小阻抗突变问题的方法就是让整个网络中的信号所感受的阻抗保持不变当信号从驱动源输出时，构成信号的电流和电压将互连线看做一个阻抗网络。
当信号沿网络传播时，它不断感受到互连线引起的瞬态阻抗变化。
如果信号感受到的阻抗保持不变，则信号就保持不失真。
一旦阻抗发生变化，信号就会在变化处产生反射，并在通过互连线的剩余部分时发生失真。
如果阻抗改变的程度足够大，失真就会导致错误的触发。
串扰crosstalk)是指两个不同的电性能网络之间的相互作用。
通常，每一个网络既产生串扰，也会被干扰。
电源噪声主要指同步开关噪声（SSN）。
地弹是返回路径中两点之间的电压，它是由于回路中电流变化而产生的。

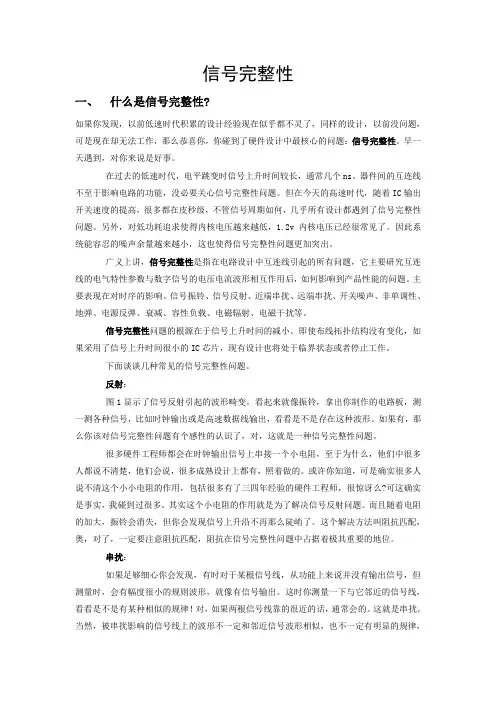

信号完整性一、什么是信号完整性?如果你发现，以前低速时代积累的设计经验现在似乎都不灵了，同样的设计，以前没问题，可是现在却无法工作，那么恭喜你，你碰到了硬件设计中最核心的问题：信号完整性。
早一天遇到，对你来说是好事。
在过去的低速时代，电平跳变时信号上升时间较长，通常几个ns。
器件间的互连线不至于影响电路的功能，没必要关心信号完整性问题。
但在今天的高速时代，随着IC输出开关速度的提高，很多都在皮秒级，不管信号周期如何，几乎所有设计都遇到了信号完整性问题。
另外，对低功耗追求使得内核电压越来越低，1.2v内核电压已经很常见了。
因此系统能容忍的噪声余量越来越小，这也使得信号完整性问题更加突出。
广义上讲，信号完整性是指在电路设计中互连线引起的所有问题，它主要研究互连线的电气特性参数与数字信号的电压电流波形相互作用后，如何影响到产品性能的问题。
主要表现在对时序的影响、信号振铃、信号反射、近端串扰、远端串扰、开关噪声、非单调性、地弹、电源反弹、衰减、容性负载、电磁辐射、电磁干扰等。
信号完整性问题的根源在于信号上升时间的减小。
即使布线拓扑结构没有变化，如果采用了信号上升时间很小的IC芯片，现有设计也将处于临界状态或者停止工作。
下面谈谈几种常见的信号完整性问题。
反射：图1显示了信号反射引起的波形畸变。
看起来就像振铃，拿出你制作的电路板，测一测各种信号，比如时钟输出或是高速数据线输出，看看是不是存在这种波形。
如果有，那么你该对信号完整性问题有个感性的认识了，对，这就是一种信号完整性问题。
很多硬件工程师都会在时钟输出信号上串接一个小电阻，至于为什么，他们中很多人都说不清楚，他们会说，很多成熟设计上都有，照着做的。
或许你知道，可是确实很多人说不清这个小小电阻的作用，包括很多有了三四年经验的硬件工程师，很惊讶么?可这确实是事实，我碰到过很多。
其实这个小电阻的作用就是为了解决信号反射问题。
而且随着电阻的加大，振铃会消失，但你会发现信号上升沿不再那么陡峭了。
信号完整性名词解释1、什么是信号完整性（Singnal Integrity）？信号完整性（Singnal Integrity）是指一个信号在电路中产生正确的相应的能力。
信号具有良好的信号完整性（Singnal Integrity）是指当在需要的时候，具有所必须达到的电压电平数值。
主要的信号完整性问题包括反射、振荡、地弹、串扰等。
常见信号完整性问题及解决方法：问题可能原因解决方法其他解决方法过大的上冲终端阻抗不匹配终端端接使用上升时间缓慢的驱动源直流电压电平不好线上负载过大以交流负载替换直流负载在接收端端接，重新布线或检查地平面过大的串扰线间耦合过大使用上升时间缓慢的发送驱动器使用能提供更大驱动电流的驱动源时延太大传输线距离太长替换或重新布线, 检查串行端接头使用阻抗匹配的驱动源, 变更布线策略振荡阻抗不匹配在发送端串接阻尼电阻2、什么是串扰（crosstalk）？串扰（crosstalk）是指在两个不同的电性能之间的相互作用。
产生串扰（crosstalk）被称为Aggressor，而另一个收到干扰的被称为Victim。
通常，一个网络既是Aggressor（入侵者），又是Victim（受害者）。
振铃和地弹都属于信号完整性问题中单信号线的现象（伴有地平面回路），串扰则是由同一PCB板上的两条信号线与地平面引起的，故也称为三线系统。
串扰是两条信号线之间的耦合，信号线之间的互感和互容引起线上的噪声。
容性耦合引发耦合电流，而感性耦合引发耦合电压。
PCB板层的参数、信号线间距、驱动端和接收端的电气特性及线端接方式对串扰都有一定的影响。
3、什么是电磁兼容（EMI）？电磁干扰（Ectromagnetioc Interference），或者电磁兼容性（EMI），是从一个传输线（transmission line）（例如电缆、导线或封装的管脚）得到的具有天线特性的结果。
印制电路板、集成电路和许多电缆发射并影响电磁兼容性（EMI）的问题。
3.2 信号完整性仿真3.2.1 信号完整性基础高速PCB的信号线必须按照传输线理论去设计，否则就会产生反射、串扰、过冲和下冲等问题而严重影响信号的完整性。
信号完整性是指信号在电路中以正确的时序和电压作出响应的能力。
如果电路中信号能够以要求的时序、持续时间和电压幅度到达IC，则该电路具有较好的信号完整性。
反之，当信号不能正常响应时，就出现了误触发、阻尼振荡、过冲、欠冲等时钟间歇振荡和数据出错等信号完整性问题。
当频率超过50MHz或信号上升时间Tr小于6倍传输线延时时，系统的设计必然面对互连延迟引起的时序问题以及串扰、传输线效应等信号完整性问题。
以下是印象信号完整性的一些现象。
①反射反射就是信号在传输线上的回波现象。
此时信号功率没有全部传输到负载处，有一部分被反射回来了。
在高速的PCB中导线必须等效为传输线，按照传输线理论，如果源端与负载端具有相同的阻抗，反射就不会发生了。
如果二者阻抗不匹配就会引起反射，负载会将一部分电压反射回源端。
根据负载阻抗和源阻抗的关系大小相同，反射电压可能为正，也可能为负。
如果反射信号很强，叠加在原信号上，很可能改变逻辑状态，导致接受数据错误。
如果在时钟信号上可能引起时钟沿不单调，进而引起误触发。
一般布线的几何形状、不正确的线端接、经过连接器的传输以及电源平面的不连续等因素均会导致此类反射。
；另外常有一个输出多个接收，这时不同的布线策略产生的反射对每个接收端的影响也不相同，所以布线策略也是影响反射的一个不可忽视的因素。
②串扰在所有的信号完整性问题中，串扰现象是非常普遍的。
串扰可能会出现在芯片内部，也可能出现在电路板、连接器、芯片封装以及线缆上。
串扰是指在两个不同的电性能之间的相互作用。
产生串扰被称为Aggressor，而另一个收到串扰的被称为Victim。
通常，一个网络既是入侵者，又是受害者。
振铃和地弹都属于信号完整性问题中单信号线的现象，串扰则是自同一块PVB板上的两条信号线与地平面引起的，故也称为三线系统。
信号完整性信号完整性是指信号在传输路径上的质量，信号具有良好的信号完整性是指当在需要的时候，具有所必需达到的电压电平数值。
差的信号完整性不是由某一单一因素导致的，而是板级设计中多种因素共同引起的。
目前一般讨论的信号完整性基本上以研究数字电路为基础，研究数字电路的模拟特性。
主要包含两个方面：信号的幅度(电压)和信号时序。
与信号完整性噪声问题有关的四类噪声源：1、单一网络的信号质量2、多网络间的串扰3、电源与地分配中的轨道塌陷4、来自整个系统的电磁干扰和辐射当电路中信号能以要求的时序、持续时间和电压幅度到达接收芯片管脚时，该电路就有很好的信号完整性。
当信号不能正常响应或者信号质量不能使系统长期稳定工作时，就出现了信号完整性问题。
信号完整性主要表现在延迟、反射、串扰、时序、振荡等几个方面。
一般认为，当系统工作在50MHz时，就会产生信号完整性问题，而随着系统和器件频率的不断攀升，信号完整性的问题也就愈发突出。
元器件和PCB 板的参数、元器件在PCB板上的布局、高速信号的布线等这些问题都会引起信号完整性问题，导致系统工作不稳定，甚至完全不能正常工作。
阻抗不连续引起的信号反射导致信号完整性问题保证阻抗一致连续性的策略1.仔细设计系统叠层结构，按一致阻抗设计原则来决定各个布线层传输线的物理和几何参数，达到期望阻抗。
2.仔细设计信号回流路径，保证回流路径完整性，为传输线提供一致的参考平面。
3.按阻抗匹配设计原则，在传输路径的适当位置放置匹配电阻来控制反射。
4.仔细设计整个传输路径的拓扑结构，尽量减小分支数量和减小STUB线的长度。
（分支，并联，阻抗不匹配）3W原则：如果两导线间的间距大于线宽3倍以上，可以忽略耦合影响。

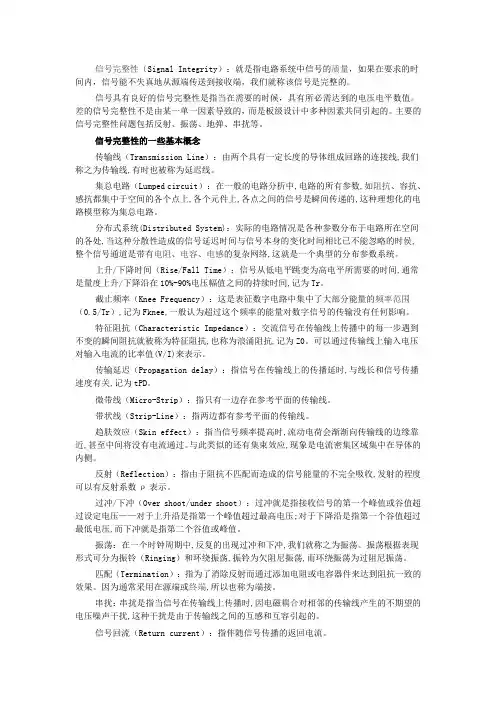

信号完整性（Signal Integrity）：就是指电路系统中信号的质量，如果在要求的时间内，信号能不失真地从源端传送到接收端，我们就称该信号是完整的。
信号具有良好的信号完整性是指当在需要的时候，具有所必需达到的电压电平数值。
差的信号完整性不是由某一单一因素导致的，而是板级设计中多种因素共同引起的。
主要的信号完整性问题包括反射、振荡、地弹、串扰等。
信号完整性的一些基本概念传输线（Transmission Line）：由两个具有一定长度的导体组成回路的连接线,我们称之为传输线,有时也被称为延迟线。
集总电路（Lumped circuit）：在一般的电路分析中,电路的所有参数,如阻抗、容抗、感抗都集中于空间的各个点上,各个元件上,各点之间的信号是瞬间传递的,这种理想化的电路模型称为集总电路。
分布式系统(Distributed System)：实际的电路情况是各种参数分布于电路所在空间的各处,当这种分散性造成的信号延迟时间与信号本身的变化时间相比已不能忽略的时侯,整个信号通道是带有电阻、电容、电感的复杂网络,这就是一个典型的分布参数系统。
上升/下降时间（Rise/Fall Time）：信号从低电平跳变为高电平所需要的时间,通常是量度上升/下降沿在10%-90%电压幅值之间的持续时间,记为Tr。
截止频率（Knee Frequency）：这是表征数字电路中集中了大部分能量的频率范围（0.5/Tr）,记为Fknee,一般认为超过这个频率的能量对数字信号的传输没有任何影响。
特征阻抗（Characteristic Impedance）：交流信号在传输线上传播中的每一步遇到不变的瞬间阻抗就被称为特征阻抗,也称为浪涌阻抗,记为Z0。
可以通过传输线上输入电压对输入电流的比率值(V/I)来表示。
传输延迟（Propagation delay）：指信号在传输线上的传播延时,与线长和信号传播速度有关,记为tPD。
微带线（Micro-Strip）：指只有一边存在参考平面的传输线。
信号完整性是指在信号线上的信号质量。
当电路中信号能以要求的时序和电压幅度到达接收端时，该电路就有很好的信号完整性；当信号不能正常响应或者信号质量不能使系统长期稳定工作时，就出现了信号完整性问题。
板级信号完整性主要表现为延迟、反射、串扰、同步切换噪声、过冲和下冲、地弹、振铃和EMI(Electro Magnetic Interference)即电磁干扰等几方面。
延迟是指信号在PCB板上以有限的速度传输，信号从发送端发出到达接收端，其间存在一个传输延迟。
信号的延迟会对系统的时序产生影响，过长的延迟可导致时序混乱，由于本系统采用多块电路板级联结构设计，信号在单块PCB上的延时可以忽略，但在板级间通过接插件的传输，尤其是顶层板到底层板的信号传输，需要通过中间两块板，信号的走线路程相对很长，时间的延迟不可忽略。
为此，系统选用性能良好尤其电气特性良好的接插件，同时考虑关键控制信号要尽可能减少传输路程，布局布线时优先考虑。
反射是在传输线上的回波，信号经过传输线将一部分功率传给负载的同时，由于阻抗不匹配，有一部分能量反射回源端。
如果阻抗匹配（源端阻抗、传输线阻抗与负载阻抗相等），信号全部传给负载，反射不会发生。
减小和消除反射的方法是根据传输线的特性阻抗在其发送端或接收端进行终端阻抗匹配，从而使源反射系数或负载反射系数为零。
具体做法是在靠近源端的地方串联进去一几十欧姆的电阻，该方法简单有效，消耗功率小。
串扰是指当信号在传输线上传播时，因电磁耦合对相邻的传输线产生不期望的电压噪声干扰。
过大的串扰可能引发电路的误触发，导致系统无法正常工作。
串扰是由电磁耦合形成的，根据容性耦合和感性耦合的不同，产生的干扰有互容串扰和互感串扰。
互容串扰是信号线间的容性耦合，当信号线在一定长度上靠得比较近的时候就会发生，客服的方法有两种，适当减少两根走线间的并行距离和在两根走线间穿插地线。
互感串扰是由布线时产生的环路引起的，克服的办法是在布线时避免环路的出现。
信号完整性分析与应用设计报告1信号完整性设计信号完整性是指信号通过信号线传输后的质量。
在电路中,一段导线并不仅仅是导体,它在低频段呈阻性,在中频段呈容性,在高频段呈感性,到甚高频时则变成了辐射天线。
在高速PCB设计中,集成电路的切换速度过高、电路的布局布线不合理等都会引起信号完整性问题,主要包括定时、反射、串扰、振铃等问题。
1. 1定时集成电路只能按规定的时序接收数据,过长的信号延迟可能导致时序违背和功能混乱。
在低速系统中,信号互连延迟和阻尼振荡可以忽略不计,因为信号有足够的时间达到稳定。
但当系统时钟很高时,信号在器件间的传输时间以及同步准备时间都缩短了,驱动过载、走线过长都会引起延时。
高速电路要求在很短的时间内满足各种门延时,包括建立时间、保持时间、线延时等。
而且在高速PCB中,传输线上的分布电容、分布电感都会对信号的数字切换产生延时，影响数字电路的建立和保持时间,延时过长可能会导致集成电路无法正确判断数据。
1. 2反射反射就是信号在传输线上的回波。
按照信号传输理论,信号经过传输线将功率传给负载的时候,由于阻抗不匹配有一部分能量会向源端返回。
在高速设计中,信号连线不再是集中参数电路中的导线,而应等效为传输线。
如果阻抗匹配,信号将全部传递给负载,反射不会发生。
反之,若负载阻抗与传输线阻抗失配,就会导致信号反射。
布线的某些几何形状、不适当的端接、电源平面不连续等因素都会导致信号反射。
1. 3串扰当边缘速率低于1 ns时,串扰问题就必须考虑了。
通常在高速高密度电路板中比较容易出现串扰问题,原因是当高速电路信号线上有交变的电流通过时,会产生交变的磁场,处于该磁场中的相邻信号线会感应出信号电压,有时会引起高频谐振,再耦合到邻近的互连线中,就造成了串扰。
高速印制板叠层的设置、信号线间距、驱动端和接收端的电气特性及信号线端接方式对串扰都有影响。
1. 4振铃振铃表现为信号反复出现过冲和下冲,在逻辑电平的门限上下抖动,振荡呈欠阻尼状态。
1、什么是信号完整性（Singnal Integrity）？信号完整性（Singnal Integrity）是指一个信号在电路中产生正确的相应的能力。
信号具有良好的信号完整性（Singnal Integrity）是指当在需要的时候，具有所必须达到的电压电平数值。
主要的信号完整性问题包括反射、振荡、地弹、串扰等。
常见信号完整性问题及解决方法：问题可能原因解决方法其他解决方法过大的上冲终端阻抗不匹配终端端接使用上升时间缓慢的驱动源直流电压电平不好线上负载过大以交流负载替换直流负载在接收端端接，重新布线或检查地平面过大的串扰线间耦合过大使用上升时间缓慢的发送驱动器使用能提供更大驱动电流的驱动源时延太大传输线距离太长替换或重新布线，检查串行端接头使用阻抗匹配的驱动源，变更布线策略振荡阻抗不匹配在发送端串接阻尼电阻2、什么是串扰（crosstalk）？串扰（crosstalk）是指在两个不同的电性能之间的相互作用。
产生串扰（crosstalk）被称为Aggressor，而另一个收到干扰的被称为 Victim.通常，一个网络既是Aggressor（入侵者），又是Victim（受害者）。
振铃和地弹都属于信号完整性问题中单信号线的现象（伴有地平面回路），串扰则是由同一PCB板上的两条信号线与地平面引起的，故也称为三线系统。
串扰是两条信号线之间的耦合，信号线之间的互感和互容引起线上的噪声。
容性耦合引发耦合电流，而感性耦合引发耦合电压。
PCB板层的参数、信号线间距、驱动端和接收端的电气特性及线端接方式对串扰都有一定的影响。
3、什么是电磁兼容（EMI）？电磁干扰（Ectromagnetioc Interference），或者电磁兼容性（EMI），是从一个传输线（transmission line）（例如电缆、导线或封装的管脚）得到的具有天线特性的结果。
印制电路板、集成电路和许多电缆发射并影响电磁兼容性（EMI）的问题。
什么是信号完整性◆作者:佚名来源:网络点击数: 320 日期:2007-10-17 15:19:32问题：什么是信号完整性？信号完整性是什么意思？信号完整性（Signal Integrity）：就是指电路系统中信号的质量，如果在要求的时间内，信号能不失真地从源端传送到接收端，我们就称该信号是完整的。
信号具有良好的信号完整性是指当在需要的时候，具有所必需达到的电压电平数值。
差的信号完整性不是由某一单一因素导致的，而是板级设计中多种因素共同引起的。
主要的信号完整性问题包括反射、振荡、地弹、串扰等。
信号完整性的一些基本概念传输线（Transmission Line）：由两个具有一定长度的导体组成回路的连接线,我们称之为传输线,有时也被称为延迟线。
集总电路（Lumped circuit）：在一般的电路分析中,电路的所有参数,如阻抗、容抗、感抗都集中于空间的各个点上,各个元件上,各点之间的信号是瞬间传递的,这种理想化的电路模型称为集总电路。
分布式系统(Distributed System)：实际的电路情况是各种参数分布于电路所在空间的各处,当这种分散性造成的信号延迟时间与信号本身的变化时间相比已不能忽略的时侯,整个信号通道是带有电阻、电容、电感的复杂网络,这就是一个典型的分布参数系统。
上升/下降时间（Rise/Fall Time）：信号从低电平跳变为高电平所需要的时间,通常是量度上升/下降沿在10%-90%电压幅值之间的持续时间,记为Tr。
截止频率（Knee Frequency）：这是表征数字电路中集中了大部分能量的频率范围（0. 5/Tr）,记为Fknee,一般认为超过这个频率的能量对数字信号的传输没有任何影响。
特征阻抗（Characteristic Impedance）：交流信号在传输线上传播中的每一步遇到不变的瞬间阻抗就被称为特征阻抗,也称为浪涌阻抗,记为Z0。
可以通过传输线上输入电压对输入电流的比率值(V/I)来表示。
