三相异步电动机的延时启动停止控制原理及控制电路的识读

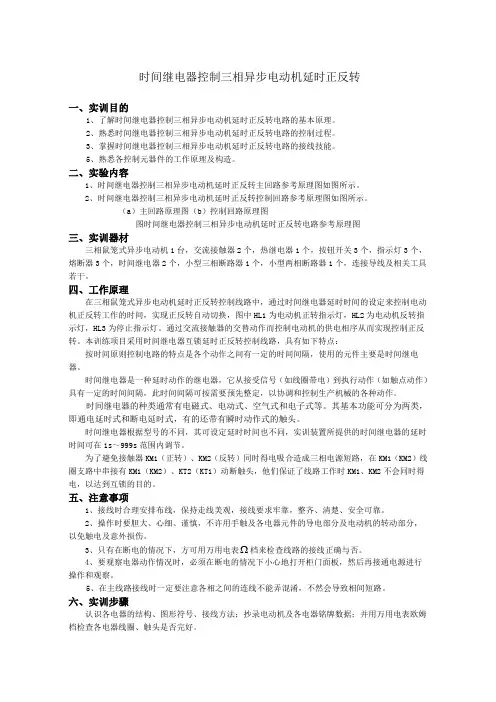

时间继电器控制三相异步电动机延时正反转一、实训目的1、了解时间继电器控制三相异步电动机延时正反转电路的基本原理。

2、熟悉时间继电器控制三相异步电动机延时正反转电路的控制过程。

3、掌握时间继电器控制三相异步电动机延时正反转电路的接线技能。

5、熟悉各控制元器件的工作原理及构造。

二、实验内容1、时间继电器控制三相异步电动机延时正反转主回路参考原理图如图所示。

2、时间继电器控制三相异步电动机延时正反转控制回路参考原理图如图所示。

（a）主回路原理图（b）控制回路原理图图时间继电器控制三相异步电动机延时正反转电路参考原理图三、实训器材三相鼠笼式异步电动机1台，交流接触器2个，热继电器1个，按钮开关3个，指示灯3个，熔断器3个，时间继电器2个，小型三相断路器1个，小型两相断路器1个，连接导线及相关工具若干。

四、工作原理在三相鼠笼式异步电动机延时正反转控制线路中，通过时间继电器延时时间的设定来控制电动机正反转工作的时间，实现正反转自动切换，图中HL1为电动机正转指示灯，HL2为电动机反转指示灯，HL3为停止指示灯。

通过交流接触器的交替动作而控制电动机的供电相序从而实现控制正反转。

本训练项目采用时间继电器互锁延时正反转控制线路，具有如下特点：按时间原则控制电路的特点是各个动作之间有一定的时间间隔，使用的元件主要是时间继电器。

时间继电器是一种延时动作的继电器，它从接受信号（如线圈带电）到执行动作（如触点动作）具有一定的时间间隔，此时间间隔可按需要预先整定，以协调和控制生产机械的各种动作。

时间继电器的种类通常有电磁式、电动式、空气式和电子式等。

其基本功能可分为两类，即通电延时式和断电延时式，有的还带有瞬时动作式的触头。

时间继电器根据型号的不同，其可设定延时时间也不同，实训装置所提供的时间继电器的延时时间可在1s～999s范围内调节。

为了避免接触器KM1（正转）、KM2（反转）同时得电吸合造成三相电源短路，在KM1（KM2）线圈支路中串接有KM1（KM2）、KT2（KT1）动断触头，他们保证了线路工作时KM1、KM2不会同时得电，以达到互锁的目的。

三相异步电动机控制线路顺序启动工作原理1.三相异步电动机简介三相异步电动机是一种基于电磁感应原理工作的电动机，通过旋转磁场与定子线圈交叉作用，产生电磁力，从而驱动转子旋转。

其工作原理类似于变压器，分为定子和转子两部分。

定子上绕有三组电流互不相同的线圈，分别称为A、B、C相。

转子上绕有导体，称为转子绕组。

当三相电源接通时，通过给定子线圈施加交流电流，形成旋转磁场，使转子受到电磁力的作用而旋转。

三相异步电动机的工作速度受到电源频率和电机极数的影响。

2.线路顺序启动的必要性在一些应用场景下，需要将三相异步电动机按照一定的顺序启动，而不是同时启动。

这是因为三相异步电动机启动时的启动电流较大，如果同时启动多台电机，容易造成电网电压的瞬时下降，甚至引起电网负荷过大而导致跳闸。

因此，通过线路顺序启动，可以有效地避免这一问题。

3.三相异步电动机控制线路顺序启动的工作原理步骤1:选择主电源选择一台电机的A相电源作为主电源。

其他电机的A相和B相电源分别通过主电源的接触器进行切换。

步骤2:延时启动电路通过延时启动电路实现各个电机的启动间隔时间。

延时启动电路通常由接触器、延时继电器和电阻等组成。

步骤3:启动第一台电机首先，通过接触器将A相电源接通到第一台电机的A相线圈。

然后，通过启动按钮使第一台电机启动。

此时，第一台电机开始运行，同时也开始形成旋转磁场。

步骤4:延时后启动第二台电机在第一台电机启动一定的延时后，通过接触器将B相电源接通到第二台电机的A相线圈。

然后，通过启动按钮使第二台电机启动。

步骤5:延时后启动第三台电机在第二台电机启动一定的延时后，通过接触器将C相电源接通到第三台电机的A相线圈。

然后，通过启动按钮使第三台电机启动。

步骤6:所有电机同时运行在所有电机均启动后，通过控制器或接触器实现所有电机的同时运行。

需要注意的是，为了确保线路顺序启动的稳定性和安全性，通常还需要进行一些保护措施，如过载保护、短路保护和温度保护等。

三相异步电动机启动控制原理图1.三相异步电动机的点动控制点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。

所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。

典型的三相异步电动机的点动控制电气原理图如图3-1(a)所示。

点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。

其中以转换开关QS作电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止。

点动控制原理：当电动机需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。

按下启动按钮SB，接触器KM的线圈得电，带动接触器KM的三对主触头闭合，电动机M便接通电源启动运转。

当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，带动接触器KM的三对主触头恢复断开，电动机M失电停转。

在生产实际应用中，电动机的点动控制电路使用非常广泛，把启动按钮SB换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。

2.三相异步电动机的自锁控制三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头。

接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。

它主要由按钮开关SB（起停电动机使用）、交流接触器KM（用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。

欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。

“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。

因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即电动机接通电源但不转动）的现象，以致损坏电动机。

实验三、三相异步电动机的延时控制及顺序控制一、实验目的1、观察时间继电器在电机控制中的作用。

2、练习连接简单的延时控制线路及操作。

3、练习自拟三相异步电动机顺序控制电路。

二、实验线路图与原理说明在实际生产过程中，对异步电动机的控制经常会提出很多要求，除自锁、互锁、等环节的控制外，顺序控制环节也是其中重要的一种。

例如，有时要求几台电机配合工作或一台电动机有规律地完成多个动作，按照这些要求实现的控制叫做延时控制（顺序控制）。

延时控制线路如图1所示。

在线路中有两台异步电动机，而用两只交流接触器KM1、KM2来控制其转动。

当按下SB2按钮，KM1的线圈加电，常开触头闭合，第一台电动机开始转动；同时时间继电器KT加电。

经过一段时间后，KT的触头闭合，KM2的线圈加电，常开触头闭合，第二台电动机也开始转动即延时控制。

当按下SB1时两台电动机同时停止转动。

A B图1三、实验设备1、电工实验装置：DG071T DY011T2、鼠笼式电动机X2四、实验任务和步骤1、观察时间继电器的型号、构造、研究其动作原理。

2、异步电动机启动后自动停车控制按图2接线。

接通电源，按下启动按钮SB1，观察电动机是否自动停车，研究时间继电器在线路中的作用。

3、异步电动机延时启动控制按图1接线，然后接通电源，按下启动按钮，当第一台电动机启动后，观察是经过一段时间第二台电机才开始转动，掌握延时控制的原理。

4、二台电机同时开始转动自拟连接二台电机同时开始转动，经过一段时间，其中一台自动停车。

5、顺序控制按图3 控制线路接线，即可实现两台电机的顺序控制。

A B图2A B图3按下SB2按钮，KM1线圈通电主触头K M1闭合，M1电机启动、运转，与此同时，常开辅助触头KM1闭合自锁。

然后再按SB1按钮，接触器KM2线圈通电，主触头KM2闭合，M2电机启动运转，同时常开触头KM2闭合自锁。

停车时只需按下SB1停车按钮，M1、M2电机同时停车。

若事先不按SB2，先按SB3、M2电机也不启动，也不能单独控制停车。

三相异步电动机时间控制电路一、实验目的1.了解时间继电器在继电接触器控制系统中的应用。

2.了解时间继电器的类型、原理、符号和选用注意事项。

二、实验设备多功能电路装置，三相异步交流电动机。

三、实验原理1.时间继电器是一种利用电磁/电子技术实现触点延时接通或断开的自动控制电器，其种类很多，常用的有气囊式、电磁式、电动式和电子式等。

1）气囊式时间继电器。

其利用空气阻尼原理获得延时。

它由电磁系统、延时机构和触点三部分组成，电磁系统为直动式双E型，触点结构借用LX5型微动开关，延时机构采用气囊式阻尼器。

它既具有由空气室中的气动机构带动的延时触点，也具有由电磁机构直接带动的瞬动触点，可以做成通电延时型，也可做成断电延时型。

电磁机构可以是直流的，也可以是交流的。

其成本低，但延时精度差，故障率较高。

2）直流电磁式时间继电器。

其利用电磁阻尼原理构成。

3）电动式时间继电器。

其利用电脉冲驱动微型电动机，再通过多级齿轮减速机构减速，类似钟表的原理构成，结构复杂，延时精度高，但现已很少生产。

4）电子式时间继电器。

其由晶体管或集成电路和电子元件等构成。

目前单片机控制的时间继电器也趋于普遍，一般采用石英晶体振荡器作时间基准，精度高；多级分频，延时范围广；体积小、耐冲击和耐振动，采用数字设定和数字显示，调节方便及寿命长等优点，所以其发展很快，应用广泛，已经成为时间继电器的主流。

电子式时间继电器的输出形式有两种∶有触点式和无触点式，前者是用晶体管驱动小型电磁式继电器，后者是采用晶体管或晶闸管输出。

时间继电器可分为通电延时型和断电延时型两种类型。

时间继电器的线圈和触点的符号、类型如图1所示。

图1时间继电器的线圈和触点的符号、类型选用时间继电器时应注意∶其线圈（或电源）的电流种类和电压等级应与控制电路相同；按控制要求选择延时方式和触点类型；校核触点数量和容量。

2.本实验采用空气式时间继电器，它是利用空气阻尼作用而达到动作延时的目的。

共享知识分享快乐三相异步电动机的控制电路1．直接启动控制电路直接启动即启动时把电动机直接接入电网，加上额定电压，一般来说，电动机的容量不大于直接供电变压器容量的20％—30％时，都可以直接启动。

1）．点动控制合上开关S，三相电源被引入控制电路，但电动机还不能起动。

SBKM，接触器按下按钮线圈通电，衔铁吸合，常SBS SFUFU开主触点接通，电动机定SB子接入三相电源起动运KMKMKMSB转。

松开按钮，M M3～～3KM线圈断电，衔接触器(a) 接线示意图(b) 电气原理图铁松开，常开主触点断开，电动机因断电而停转。

2).直接起动控制SB接触器按下起动按钮，1（）起动过程。

1S KMSBKM的辅助常开触点并联的线圈通电，与FR1FU KMSB线圈持续通电，闭合，以保证松开按钮后SB11SBKMKMKM2KM的主触点持续闭合，串联在电动机回路中的FR 电动机连续运转，从而实现连续运转控制。

M～3．共享知识分享快乐SB，（2）停止过程。

按下停止按钮2S KMKMSB的接触器并联的线圈断电，与FRFU SB辅助常开触点断开，以保证松开按S1SKKK2KM串联在电动机回路中线圈持续失电，FR KM的主触点持续断开，电动机停转。

3KMSB的辅助常开触点的这种作并联的与1用称为自锁。

图示控制电路还可实现短路保护、过载保护和零压保护。

FU。

一旦电路发生a)起短路保护的是串接在主电路中的熔断器短路故障，熔体立即熔断，电动机立即停转。

FR。

当过载时，热继电器的发热元起过载保护的是热继电器b)KM线圈断电，串联在件发热，将其常闭触点断开，使接触器KMKM辅助的主触点断开，电动机停转。

同时电动机回路中的触点也断开，解除自锁。

故障排除后若要重新起动，需按下FRFR的复位按钮，使的常闭触点复位（闭合）即可。

KM本身。

当电源暂时断电c)起零压（或欠压）保护的是接触器KM线圈的电磁吸力不足，衔铁自或电压严重下降时，接触器行释放，使主、辅触点自行复位，切断电源，电动机停转，同时解除自锁。

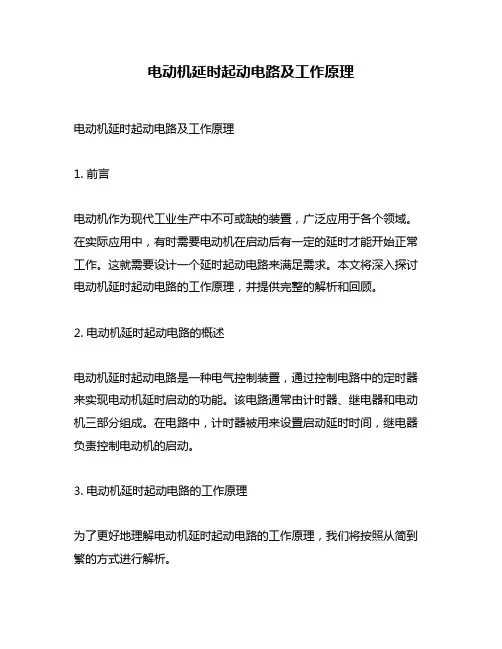

电动机延时起动电路及工作原理电动机延时起动电路及工作原理1. 前言电动机作为现代工业生产中不可或缺的装置，广泛应用于各个领域。

在实际应用中，有时需要电动机在启动后有一定的延时才能开始正常工作。

这就需要设计一个延时起动电路来满足需求。

本文将深入探讨电动机延时起动电路的工作原理，并提供完整的解析和回顾。

2. 电动机延时起动电路的概述电动机延时起动电路是一种电气控制装置，通过控制电路中的定时器来实现电动机延时启动的功能。

该电路通常由计时器、继电器和电动机三部分组成。

在电路中，计时器被用来设置启动延时时间，继电器负责控制电动机的启动。

3. 电动机延时起动电路的工作原理为了更好地理解电动机延时起动电路的工作原理，我们将按照从简到繁的方式进行解析。

3.1 简单的电动机延时起动电路最简单的电动机延时起动电路由计时器与继电器组成。

当电路通电时，计时器开始计时，并在设定的时间到达后触发继电器动作，从而使电动机开始启动。

这种简单的电路原理适用于对延时要求不高的场景，但无法满足更复杂的需求。

3.2 复杂的电动机延时起动电路对于延时起动时间的更精确控制和更多的功能需求，可以使用更复杂的电动机延时起动电路。

在这种电路中，除计时器和继电器外，还会引入各种传感器和控制装置。

通过这些装置，可以实现对电动机的启动时间、启动方式、启动速度等更精确的控制。

4. 个人观点和理解在我看来，电动机延时起动电路是一项非常实用的电气控制技术。

它不仅能满足各种精确的启动需求，还可以保护电动机和设备的安全运行。

通过合理设计和配置电动机延时起动电路，可以大大减少电机启动时的冲击和过电流现象，延长设备的使用寿命。

电动机延时起动电路也为我们提供了更多的创新空间。

通过结合传感器和控制装置，我们可以实现自动化、智能化的电动机控制系统，进一步提升生产效率和工作质量。

总结和回顾本文简要介绍了电动机延时起动电路的概念和工作原理，并提供了从简单到复杂的解析和探讨。

三相异步电动机按钮联锁正反转控制工作原理三相异步电动机是工业生产中常见的一种电动机，它的正反转控制是非常重要的一项功能。

为了保证电动机在运行时能够正常工作并且安全可靠，通常采用按钮联锁控制方式来实现正反转控制。

本文将从三相异步电动机的工作原理、按钮联锁控制原理以及正反转控制的实现等方面进行详细介绍。

一、三相异步电动机的工作原理三相异步电动机是利用交流电源的三相交流电产生的转矩进行工作的。

它的工作原理主要是通过三相感应电动势产生电磁转矩，从而使电机转动。

当电动机正常运行时，电机的转子会受到旋转磁场的作用，产生感应电流，从而产生转矩，使电机进行正常的工作。

二、按钮联锁控制原理按钮联锁控制是一种通过按钮的操作来实现对电动机的启动、停止、正转和反转控制的一种方式。

它的原理是通过按钮之间的相互联锁来保证电动机在运行时能够正常工作并且避免误操作。

1.启动按钮当需要启动电动机时，首先按下启动按钮，使电机正转。

在启动按钮按下的同时，反转按钮将被锁定，防止误操作。

2.停止按钮当需要停止电动机时，按下停止按钮，电机将停止转动。

同时，启动按钮和反转按钮将被锁定，防止误操作。

3.反转按钮当需要使电动机反转时，按下反转按钮。

在反转按钮按下的同时，启动按钮将被锁定，防止误操作。

通过按钮联锁控制，可以有效地避免误操作，保证电动机在工作时的安全可靠。

三、正反转控制的实现实现电动机的正反转控制主要是通过按钮联锁控制来实现的。

在电路控制系统中，通常采用接触器或者PLC控制器来实现按钮联锁控制。

1.接触器控制在接触器控制系统中，通过相应的接线和接触器组合来实现按钮联锁控制。

当按下启动按钮时，相应的接触器闭合，使电机正转。

同时，反转按钮对应的接触器将被锁定，防止误操作。

停止按钮则可以通过相应的接触器断开电路，从而实现电机的停止。

2. PLC控制在PLC控制系统中，通过编程控制来实现按钮联锁控制。

通过设置相应的逻辑控制程序，可以实现启动按钮和反转按钮之间的联锁关系，从而保证电机的正反转控制。

三相异步电动机的顺序启动控制原理图解
在机床掌握电路中，常常要求电动机有挨次地起动，如某些机床主轴必需在油泵工作后才能工作；龙门饱床工作台移动时，导轨内必需有充分的润滑油；铣床的主轴旋转后，工作台方可移动等等，都要求电机有挨次地启动。

常用的挨次掌握电路有两种，一种是主电路的挨次掌握，一种是掌握电路的挨次掌握。

一、主电路的挨次掌握
主电路挨次起动掌握电路如下图所示。

主电路实现挨次掌握电路
只有当KM1闭合，电动机M1起动运转后，KM2才能使M2得电起动，满意电动机M1、M2挨次起动的要求。

二、掌握电路的挨次掌握
掌握电路来实现电动机挨次启动掌握又分为手动挨次和自动延时挨次掌握。

图2.23a)为两台电动机手动挨次启动掌握电路。

接触器KM1掌握油泵电机的起、停，爱护油泵电机的热继电器是FR1。

KM2及FR2掌握主轴电机的起动、停车与过载爱护。

由图
可知，只有KM1得电，油泵电机起动后，KM2接触器才有可能得电，使主轴电动机起动。

停车时，主轴电机可单独停止（按下SB3），但若油泵电机停车时，则主轴电机马上停车。

图2.23b)为两台电动机挨次延时启动掌握电路。

其工作原理是：按下SB2后，KM1得电自保，电动机M1启动，同时，时间继电器KT得电，到达KT的整定时间后，KT的常开触点闭合，KM2得电自保，同时KM2的常闭触点断开，使时间继电器KT复位。

按SB3电机M2停车，按SB1则电机M1、M2同时停车。

图中利用接触器KM1的动合触点实现挨次掌握。
