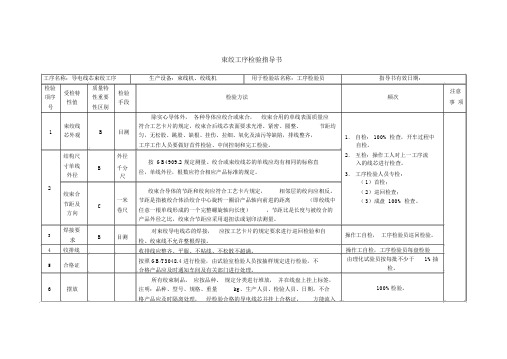

束绞工序检验指导书工序名称：导电线芯束绞工序生产设备：束线机、绞线机用于检验站名称：工序检验员检验受检特质量特检验项序性重要检验方法性值手段号性区别除实心导体外，各种导体应绞合或束合，绞束合用的单线表面质量应1 束绞线B 目测符合工艺卡片的规定，绞束合后线芯表面要求光滑、紧密、圆整、节距均芯外观匀，无松股、跳股、缺根、挂伤、拉细、氧化及油污等缺陷，排线整齐，工序工作人员要做好首件检验、中间控制和完工检验。
指导书有效日期：注意频次事项1．自检： 100% 检查，开车过程中自检。
结构尺寸单线外径2绞束合节距及方向焊接要3求4收排线5合格证6摆放外径按 GB4909.2 规定测量。
绞合或束绞线芯的单线应均有相同的标称直B 千分径，单线外径，根数应符合相应产品标准的规定。
尺绞束合导体的节距和绞向应符合工艺卡片规定，相邻层的绞向应相反。
C一米节距是指被绞合体沿绞合中心旋转一圈沿产品轴向前进的距离（即绞线中卷尺任意一根单线形成的一个完整螺旋轴向长度），节距比是长度与被绞合的产品外径之比，绞束合节距应采用退扭法或划印法测量。
B 目测对束绞导电线芯的焊接，应按工艺卡片的规定要求进行巡回检验和自检。
绞束线不允许整根焊接。
收排线应整齐、平服、不粘线、不松散不超满。
按照 GB/T3048.4 进行检验，由试验室检验人员按抽样规定进行检验，不合格产品应及时通知车间及有关部门进行处理。
所有绞束制品，应按品种、规定分类进行堆放，并在线盘上挂上标签，注明：品种、型号、规格、重量kg、生产人员、检验人员、日期。
不合格产品应及时隔离处理，经检验合格的导电线芯并挂上合格证，方能流入2．互检：操作工人对上一工序流入的线芯进行检查。
3．工序检验人员专检：（1）首检；（2）巡回检查；（3）成盘 100% 检查。
操作工自检，工序检验员巡回检验。
操作工自检，工序检验员每盘检验由理化试验员按每批不少于1%抽检。
100%检验。
束丝作业指导书标题：束丝作业指导书引言概述：束丝作业是一种常见的工业生产操作，需要严格遵守操作规程和安全注意事项。
本文将详细介绍束丝作业的指导书，匡助读者了解正确的操作流程和注意事项。
一、作业准备1.1 准备工具和材料：在进行束丝作业前，需要准备好所需的工具和材料，如束丝机、束丝材料、剪刀等。
1.2 检查设备状态：在使用束丝机之前，需要子细检查设备的状态是否正常，确保设备无损坏或者故障。
1.3 确保操作环境安全：作业场所应保持整洁，避免杂物堆积和地面湿滑，确保操作环境安全。
二、操作流程2.1 调整束丝机参数：根据所需的束丝规格，调整束丝机的参数，如速度、张力等。
2.2 安妆束丝材料：将束丝材料正确安装到束丝机上，确保材料坚固固定且不会浮现松动。
2.3 启动束丝机：按照操作手册的指导，启动束丝机，并进行试运转，检查机器运行是否正常。
三、注意事项3.1 注意安全防护：在进行束丝作业时，应佩戴好安全防护用具，如手套、护目镜等，避免意外伤害。
3.2 避免材料浪费：在操作过程中，需注意控制好束丝材料的使用量，避免浪费。
3.3 定期保养维护：束丝机需要定期进行保养和维护，确保设备的正常运行和延长使用寿命。
四、质量检验4.1 检查束丝质量：在作业完成后，需要对束丝质量进行检查，确保符合要求。
4.2 测量尺寸精度：测量束丝的尺寸精度，确保符合要求的规格。
4.3 记录和归档：对束丝作业的记录和数据进行归档，方便日后查阅和分析。
五、作业结束5.1 清洁作业场所：作业结束后，及时清理作业场所，保持整洁。
5.2 关闭束丝机：关闭束丝机并断开电源，确保安全。
5.3 完成作业报告：完成束丝作业报告，记录作业过程中的关键信息和数据。
结语：束丝作业是一项需要细心操作和严格遵守规程的工作，惟独正确的操作流程和注意事项，才干确保作业质量和安全。
希翼本文的指导书能够匡助读者更好地进行束丝作业，提高生产效率和质量。

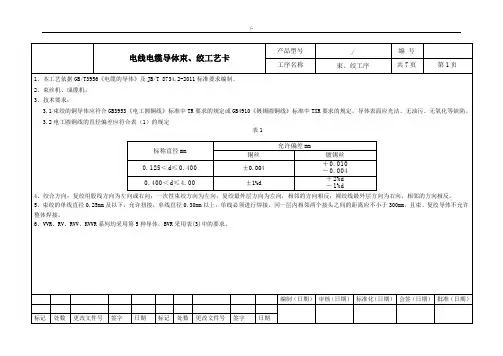

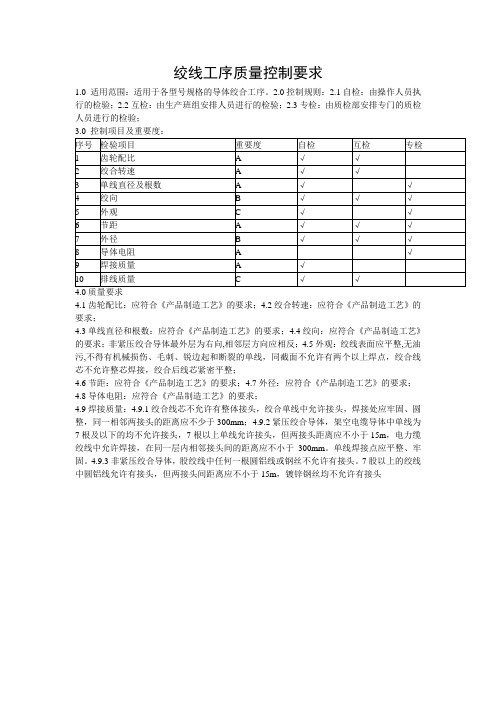

绞线工序质量控制要求
1.0 适用范围：适用于各型号规格的导体绞合工序。
2.0控制规则：2.1自检：由操作人员执行的检验；2.2互检：由生产班组安排人员进行的检验；2.3专检：由质检部安排专门的质检人员进行的检验；
4.1齿轮配比：应符合《产品制造工艺》的要求；4.2绞合转速：应符合《产品制造工艺》的要求；
4.3单线直径和根数：应符合《产品制造工艺》的要求；4.4绞向：应符合《产品制造工艺》的要求；非紧压绞合导体最外层为右向,相邻层方向应相反；4.5外观：绞线表面应平整,无油污,不得有机械损伤、毛刺、锐边起和断裂的单线，同截面不允许有两个以上焊点，绞合线芯不允许整芯焊接，绞合后线芯紧密平整；
4.6节距：应符合《产品制造工艺》的要求；4.7外径：应符合《产品制造工艺》的要求；
4.8导体电阻：应符合《产品制造工艺》的要求；
4.9焊接质量：4.9.1绞合线芯不允许有整体接头，绞合单线中允许接头，焊接处应牢固、圆整，同一相邻两接头的距离应不少于300mm；4.9.2紧压绞合导体，架空电缆导体中单线为7根及以下的均不允许接头，7根以上单线允许接头，但两接头距离应不小于15m，电力缆绞线中允许焊接，在同一层内相邻接头间的距离应不小于300mm。
单线焊接点应平整、牢固。
4.9.3非紧压绞合导体，股绞线中任何一根圆铝线或钢丝不允许有接头。
7股以上的绞线中圆铝线允许有接头，但两接头间距离应不小于15m，镀锌钢丝均不允许有接头。

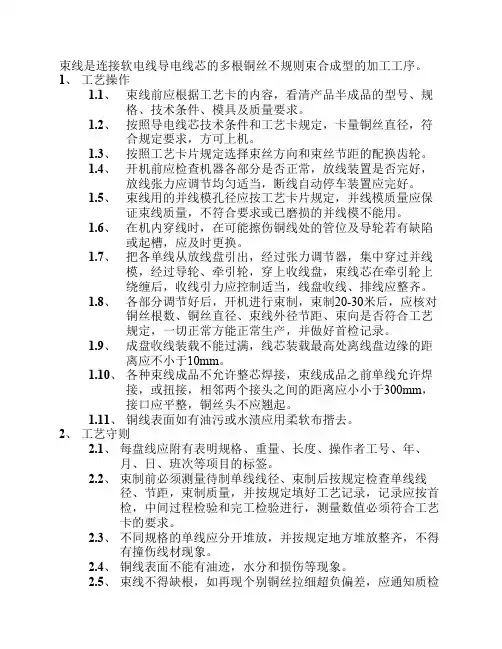

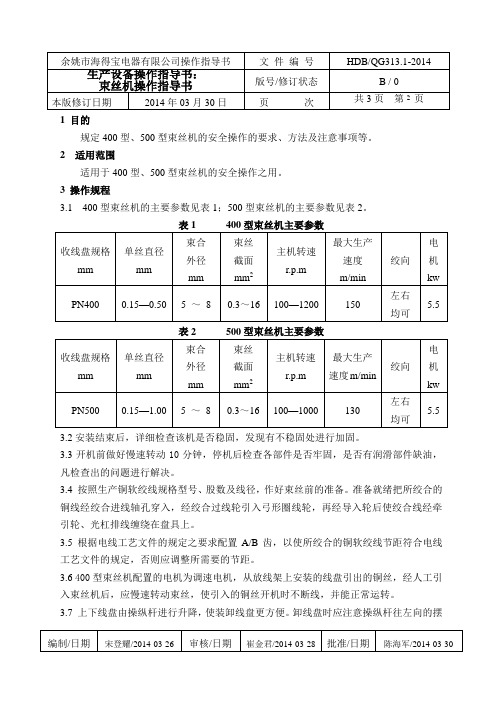

束丝机操作指导书版号/修订状态 B / 0本版修订日期2014年03月30日页次共3页第页21 目的规定400型、500型束丝机的安全操作的要求、方法及注意事项等。
2 适用范围适用于400型、500型束丝机的安全操作之用。
3 操作规程3.1 400型束丝机的主要参数见表1；500型束丝机的主要参数见表2。
表1 400型束丝机主要参数收线盘规格mm 单丝直径mm束合外径mm束丝截面mm2主机转速r.p.m最大生产速度m/min绞向电机kwPN400 0.15—0.50 5 ～8 0.3～16 100—1200 150 左右均可5.5表2 500型束丝机主要参数收线盘规格mm 单丝直径mm束合外径mm束丝截面mm2主机转速r.p.m最大生产速度m/min绞向电机kwPN500 0.15—1.00 5 ～8 0.3～16 100—1000 130 左右均可5.53.2安装结束后，详细检查该机是否稳固，发现有不稳固处进行加固。
3.3开机前做好慢速转动10分钟，停机后检查各部件是否牢固，是否有润滑部件缺油，凡检查出的问题进行解决。
3.4 按照生产铜软绞线规格型号、股数及线径，作好束丝前的准备。
准备就绪把所绞合的铜线经绞合进线轴孔穿入，经绞合过线轮引入弓形圈线轮，再经导入轮后使绞合线经牵引轮、光杠排线缠绕在盘具上。
3.5 根据电线工艺文件的规定之要求配置A/B齿，以使所绞合的铜软绞线节距符合电线工艺文件的规定，否则应调整所需要的节距。
3.6 400型束丝机配置的电机为调速电机，从放线架上安装的线盘引出的铜丝，经人工引入束丝机后，应慢速转动束丝，使引入的铜丝开机时不断线，并能正常运转。
3.7 上下线盘由操纵杆进行升降，使装卸线盘更方便。
卸线盘时应注意操纵杆往左向的摆束丝机操作指导书版号/修订状态 B / 03本版修订日期2014年03月30日页次共3页第页动度（以人与束丝机卸线盘为对面位置），不致打伤人身。
操作工人在开机前应熟悉上下线盘的原理，并注意上下线盘的安装，并能熟练掌握上下线盘操作事项。
束丝绞线工艺培训<divclass="Section0"style="layout-grid:15.6000pt;">基础知识束绞由多根单线构成。
一般来说，构成束绞的单线多而细，不仅增加了电线电缆的柔软性，还提高线路连通的可靠性。
有些电线电缆的导体并不要求大的截面，但也采用了绞合形式，正是为了具有更好的柔软性或高度的可靠性。
要使单线以一定的螺旋升角（或节距）进行束丝或绞合，设备必须满足以下要求：一是使所有单线围绕设备的中心轴作旋转运动；另一是使绞合制品作直线前进运动。
通过改变这两种运动速度的配合，即可调整螺旋升角的大小，使生产出的绞线或束线符合结构要求。
绞线机和束线机的组成基本相同，都是由放线、牵引、排线与收线、拖动与传动系统以及控制系统等主要部分组成。
此外，还附有分线板、并线模（又称压模）、计米器等装置。
绞线机生产的绞线规格比较大，绞制时除中心1根单线外，其余单线的放线盘都放在放线部分（如绞笼），通过它的旋转使单线围绕中心单线形成绞层。
根据绞线的绞层数和每层的单线根数，一般绞线机设有几个（几段）分别旋转的放线部分，使之制成各层绞向不同的绞线，故对生产同心层绞的绞线尤为合适。
束线机生产的束线规格较小，它靠收线部分篮架或回转体的转动形成束线。
由于束线机的运转动作都在收线部分，变速机构安装在转动的篮架里，地位受到限制，这就决定了束线机只能制成一个绞向、规格较小的产品，但束制的单线根数，可根据需要灵活配置。
绞线或束线质量，一方面取决于单线材料及附加材料的本身质量，另一方面也取决于绞制或束制工艺。
选用何种绞合设备与绞制品的结构，截面和外径大小、单线根数、单线粗细以及绞制品的制造长度有直接的关系。
如果是同心层绞的绞线，应首先考虑绞线机放线盘的盘数和大小是否与之适应，然后再考虑绞合方向、节距长度和要不要退扭等。
若为复绞线，还需考虑股线变形，这就需要分析绞线结构、规格、材料，确定工艺数据，最后选择适合的绞线机。

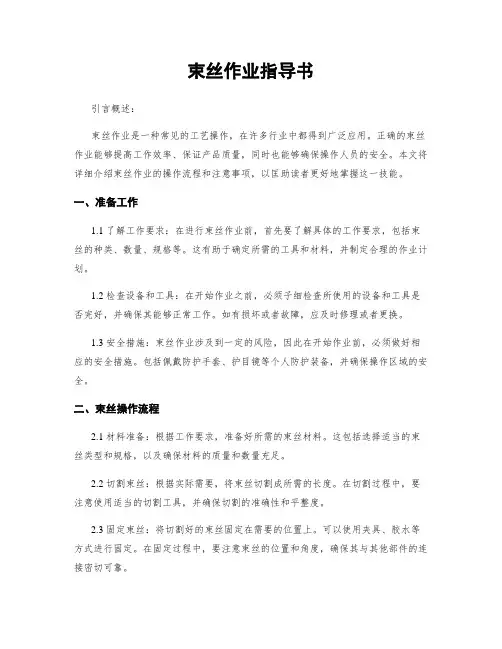

束丝作业指导书引言概述：束丝作业是一种常见的工艺操作，在许多行业中都得到广泛应用。
正确的束丝作业能够提高工作效率、保证产品质量，同时也能够确保操作人员的安全。
本文将详细介绍束丝作业的操作流程和注意事项，以匡助读者更好地掌握这一技能。
一、准备工作1.1 了解工作要求：在进行束丝作业前，首先要了解具体的工作要求，包括束丝的种类、数量、规格等。
这有助于确定所需的工具和材料，并制定合理的作业计划。
1.2 检查设备和工具：在开始作业之前，必须子细检查所使用的设备和工具是否完好，并确保其能够正常工作。
如有损坏或者故障，应及时修理或者更换。
1.3 安全措施：束丝作业涉及到一定的风险，因此在开始作业前，必须做好相应的安全措施。
包括佩戴防护手套、护目镜等个人防护装备，并确保操作区域的安全。
二、束丝操作流程2.1 材料准备：根据工作要求，准备好所需的束丝材料。
这包括选择适当的束丝类型和规格，以及确保材料的质量和数量充足。
2.2 切割束丝：根据实际需要，将束丝切割成所需的长度。
在切割过程中，要注意使用适当的切割工具，并确保切割的准确性和平整度。
2.3 固定束丝：将切割好的束丝固定在需要的位置上。
可以使用夹具、胶水等方式进行固定。
在固定过程中，要注意束丝的位置和角度，确保其与其他部件的连接密切可靠。
三、质量控制3.1 检查束丝质量：在束丝作业完成后，必须进行质量检查。
主要包括检查束丝的长度、粗细、平整度等是否符合要求。
如有不符合的情况，应及时进行调整或者更换。
3.2 强度测试：对固定好的束丝进行强度测试，以确保其能够承受相应的力量。
可以采用拉力测试等方式进行测试，并根据测试结果进行调整和改进。
3.3 记录和追踪：对每次束丝作业的过程和结果进行记录，并建立相应的追踪系统。
这有助于及时发现和解决问题，并提高作业的效率和质量。
四、操作技巧4.1 熟练掌握工具：束丝作业需要使用不同的工具，如剪刀、夹具等。
操作人员应该熟练掌握这些工具的使用方法，以提高作业效率并减少错误。
束丝机、绞线的工艺要点及质量标准一、绞合工艺的工艺要点1、准备阶段的质量控制1）在未装夹单线或股线前，应根据设备检查的要求，检查设备情况。
必要时启动设备进行试运行，检查各相关部件的运行情况，各类保护开关是否有效。
绞线机2）检查各类领用材料是否符合工艺指导卡规定和生产令的要求，如单线的规格长度、各类包带的规格等等。
3）按工艺要求将将单线或股线安置到放线架上，注意内外层绞向、排列等应与工艺要求一致。
预调好放线张力以及收线张力等。
4）根据生产指令和工艺要求选配并安装好各类摸具，如并线模、紧压模等，必要是根据实际情况进行适当调整。
5）收线盘的容量应与生产长度和规格相适应，装夹时应按设备的操作规程进行。
2、绞线运行阶段的质量控制1）设定好绞合节距和绞合方向，将单线或股线逐步穿好并与导引绳连接引入到收线盘。
2）低速启动设备，运行一定长度，停车后检查节距、绞向等。
同时对设备的运行情况再作一检查，以确定完好。
3）待确认符合要求后再正常开车运行，在运行过程中，不得私自离岗，因巡回检查绞线外径、查看绞线是否有缺股、断丝、外观等并按半成品检验规范要求记录。
4）检查绕包质量情况，包括搭盖、接头、外形等。
5）0.3mm以下单线允许接头，但相邻两接头必须大于300mm，0.3mm以上单线必须焊接，接头应修平。
不得有2根以上单线一起扭接。
6）排线的节距应与绞线尺寸和收线速度相适应，严禁严重的交叉排列。
线盘不能装得过满，一般应低于盘边5~10mm为宜，卸盘时应注意防止碰伤线芯。
3、绞线完工阶段的质量控制1）对每盘下机后的线芯应认真填写流水卡及各类报表，以确保半制品流转质量。
2）对每盘线芯下车后应再次核实是否符合要求，并按指定地点堆放提交仓库称检重量。
3）工作结束后应关闭电源，以防止他人误操作引起设备故障。
二、束线、绞线的质量标准1、束线的质量标准l）外观绞合后的束线，单线表面应光洁，无明显的机械损伤，不得有氧化变色现象，不得有明显的松股和背股。
对于镀锡线芯，表面要求色泽均匀、光滑，不能有黑斑，镀锡层均匀，不应有漏镀等。
2）尺寸单线应圆整，不应有明显的拉细现象，拉细必须在标准规定的范围内，束线外径应在工艺要求以内。
3）结构与组成束线不得有缺根、断根、松股，搭股、束线表面如有轻微擦毛，仍可作合格品。
结构与组成必须符合工艺规定。
4）束线的节距比和束制方向应符合规定。
5）焊接一次束合导体，不允许整芯焊接，但单线允许焊接，焊头距离不小于300mm，焊头外经不超过公差绝对值的2倍，复绞线用的股线允许焊接，焊头距离不小于1m，焊头应修光、锉圆，其焊头直径不能超过标称直径的0.2mm及以下，第6种束线的单线允许扭接，但不允许有毛头，线芯应平滑。
绞线机6）装盘成盘导电线芯排线整齐，平整，不得有腰鼓形和线芯互相压叠现象。
2、绞线的质量标准l）、外观绞线外观应光洁，不得有三角口、裂纹、斑疤及夹杂物，节距均匀整齐，不得有明显的机械损伤，对于铜绞合导体不得有氧化变色现象和黑斑。
对于镀锡线芯要求色泽均匀，光亮，不得有黑斑和漏镀。
2）、尺寸组成绞线的单线的挣细量，必须在规定范围内，绞线外径应符合工艺规定。
3）、结构与组成绞线的结构与组成，及成品直流电阻值应符合GB／T3956— 1997电缆导体）的规定。
不能缺根，少股、断股、压叠，对扇形线芯压型的偏心度不能超过10％。
4）、节距和绞向应符合工艺要求。
5）、状态，除架空绝缘线用硬铜导体外，其余铜导体必须是退火状态。
绞线机6）多层绞线由内至外节距比逐渐缩小，且同层节距保持一致，绞合各层应相反。
7）第2种合第5、6种导体不允许整芯焊接，单单线或股线允许焊接，焊接处的直径应不大于偏差绝对值的2倍，束线焊头外径不大于标称直径0.2mm，同层或相邻层的焊头距离不小于300mm。
束丝机、绞线机产品的质量缺陷和预防束丝、绞线产品的质量缺陷主要有以下几种：1、绞线表面擦伤，刮伤线芯产生原因：通常一是分线盘上的线嘴磨损，二是单线跳出滑轮，三是穿线用木管或塑料管磨通，四是牵引设备推线板上的定位销损坏，五是压模中有异物等原因。
消除的办法：更换分线盘上的穿线嘴和穿线用的木管、塑料管，检查线芯的走向是否正常，保护线芯不与设备直接磨损，并随时检查压模是否完好，并注意操作方法。
2、单线在绞合时断线，缺股单线断线产生的原因：l）由于放线张力过大拉断线芯。
2）单线在拉制时松乱、排线不好、压线跨线，造成线芯挣断。
3）单线本身材质有裂纹，机械性能不好脆断。
4）放线盘安装位置不当，轴向晃动，造成断线。
5）单线跳出滑轮槽，机械卡断。
排除方法①调整放线张力，使之适当。
②注意选择进线，发现拉线时有松乱现象，必须经过复绕后方可上机。
③注意操作方法，仔细检查放线盘的位置，使放出的线不摆不跳，检查单线经过的地方，有没有跳出导轮槽的现象。
④要检查线芯表面质量，看是否有裂纹、夹渣、斑疤等缺陷。
如果断线发生在内层，而断头已经走得过长，就无法修理，只有剪去这段缺股线芯，如果断线发生在外层，应把线修复后再开机。
3、过扭过扭是指绞合过程中，扭绞过度呈麻花形现象。
产生的原因：一是绞线在牵引轮上绕的圈数不够，一般少于4圈，摩擦力过小而打滑，造成扭绞过度。
二是收线张力松或收线盘不转，而转体仍在旋转，而造成扭绞过度。
排除方法：如果外层单线已经剧烈变形，损伤严重，已无修复的可能，只有剪断。
如果单线不受严重损伤，可将设备转体部分和牵引部分分开，将其朝绞合相反方向转动，使局部扭绞部分退回，再用手把线芯修好，并把多余的单线再绕到收线盘上，把设备和转体牵引合一，较松的过压线模后，用力压线，另用模具手动修复，这样就可重新开机生产。
4、束线、绞线中单线背股、松股产生原因：一是放线张力不均匀，松松紧紧，张力松的线芯走得多、造成背股，二是压模孔型太大，起不到适当调节张力的作用，三是压模位置不当，绞合角不合理，四是节距比较大等。
束线机束制19股及以上的单线芯，由于束线没有方向的区别，只能同向束制，所以线芯结合呈不规则状态，目前生产厂家大都采用双节距束制，因此束线束制19股以上的线芯，背股，松股现象比绞线严重。
排除方法：对束线（l股以上的束制品）一是改进束线的放线装置，采用较先进的单线张力放线器，使每根单线的张力都可以调整、控制。
二是采用导向模，导向模的孔径为束线计算外径叨97%％。
这样导向模可以适当调节张力。
三是改用单节距的束线机，这种束线机的束制产品，可以达到绞线的水平。
四是对背股，松股严重的束线芯，用过模复绕修复的办法，也能达到使用的要求。
五是适当调整节距比。
对于绞线产品背股，松股的排除方法：一是调整放线张力，使之均匀。
二是改换压模，便线芯在模孔中不要松动，注意压模的喇叭口，如果喇叭口已经损坏，也不能使。
三是调整压模座的位置，使绞线的绞入角合理。
四是如果绞合节距较大，应适当减小。
5、排线混乱、压线产生的原因：绞合产品一般都是成盘供应。
大截面，要一根根的排好，尤其是底层线要特别注意排整齐，在排线调头时，由于有一个停留，应特别注意，上下层之间不能留有太大间隙，排距要适当，过大容易造成压线。
排除的办法：首先要调整收线张力，当手动排线时，一能够排得动为宜，第二根据线芯直径大小更换排线节距，排好第一层是关键，一定要排整齐；排第二层，在调层时，要进行人工排线，确保排线质量。
三是加强操作责任心随时观察排线质量，发现问题要及时调整，注意固定好两个线头和留边距离。
6、单线线径忽大、忽小或掺错线芯产生原因：绞合中发现单线线径超差或掺错线芯，主要原因是没有认真执行工艺规定，另一个原因是管理上存在一定的问题。
消除方法：掺错线芯如果长度不长，可以扒下，重新换线，按编线修理法修复。
如果长度太长，就无法修理，只有下机，另行处理。
因此上机前，操作者应认真检查和测量。
当然管理者也应该提供一个保证办法，比如线规是否偏多，公差是否合理，生产调度是否安排得当，按PDCA原则认真思考管理上存在的问题，避免人为的不良品和废品的产生。
7、绞合线芯松股产生的原因：（l）节距过大，造成绞合线芯不坚实。
（2）压模孔型过大，起不到压实和调节作用。
线模喇叭口过大或被磨损，损坏。
（3）放线张力不均匀，松松紧紧。
（4）各层节距比配合不好。
（5）线芯状态不符合工艺规定，尤其是铝线芯。
（6）分线器和压模座的位置不当等。
排除方法：首先严格工艺纪律，执行工艺操作规程，适当减少过大的节距，调节好放线张力和压模。
分线器到压模座的位置，根据不同的结构，一般调到200~250mm为宜。
对于绞制一些抗拉强度特别大的绞线，可以采用组合模具的方法，也有较好的效果，当然操作者按工艺操作规程中规定的办法进行操作，是相当重要的。
8、绞合方向错，绞合节距不合格（主要是偏大）产生原因，方向错主要是判断错误，操作者在操作时，应加强责任心，严格按工艺卡片执行，并且应加强流动检查，防止人为的不良品和废品的产生。
9、绞线中单线起槽或表面缺陷产生原因：单线表面的麻坑、斑疤、三角裂、夹渣等缺陷，主要是材料带来的，当然线芯表面有碎裂现象，也不排除拉线模孔型不合理而产生的，此时需具体情况具体分析。
而线芯表面起槽呈连续性，一般都是拉线时造成的，拉线润滑条件恶化，表面粘铝而造成，不呈连续性的起槽，有可能是绞线压模粘异物所致。
消除办法：对于拉线时铝线起槽，应首先检查拉线润滑效果是否能满足拉线的要求，需及时更换润滑油，更换拉线模具，或排除粘在线模上的杂物，认真检查进线，对不合格的进线要及时排除，同时检查压线模有无损伤，有无杂物，要及时修理和更换。
束线、绞线的不良品、废品，主要问题有过扭、内层或外层单线断裂、缺股、单线或绞线表面擦伤、单线背股、单线起皮、斑疤、脆断、拱起、有夹杂物、线径超差或掺错、绞合方向错、蛇形、绞合节距大、长度不合格、绞合松股、排线乱和压伤、刮伤、撞伤、电线电缆导电线芯直流电阻不合格等。
绞线机绞线时绞线表面擦伤，给线芯造成破坏，怎么解决？绞线机绞线时绞线表面擦伤，给线芯造成破坏，怎么解决？绞线机绞线时绞线表面擦伤，给线芯造成破坏。
这种情况是存在的。
一般来说，主要是因为以下原因产生的。
1、分线盘上的线嘴磨损，2、单线跳出滑轮，3、穿线用木管或塑料管磨通，4、牵引设备推线板上的定位销损坏，5、压模中有异物。
针对以上情况，我们可以采取以下方法解决：1、更换分线盘上的穿线嘴和穿线用的木管、塑料管，2、检查线芯的走向是否正常，保护线芯不与设备直接磨损，3、随时检查压模是否完好，并注意操作方法。
绞线机束丝过程中单线断线产生原因及排除方法绞线机束丝过程中单线断线产生原因及排除方法最近，一些朋友问及绞线机在束丝的时候，单线断线，到底怎么解决呢？不错，这种单线绞合时断线的情况确实存在。
一般原因如下：l）放线张力过大拉断线芯。
2）拉制单线时松乱、排线不好、压线跨线，造成线芯挣断。
