基本电子元器件符单位及单位换算

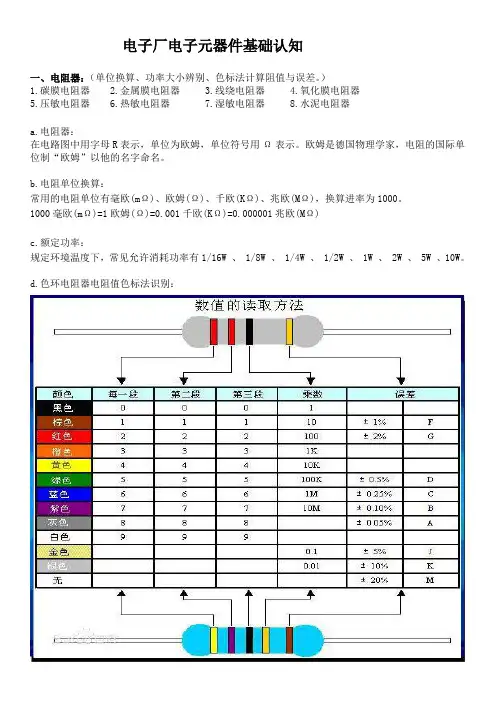

电子厂电子元器件基础认知一、电阻器：（单位换算、功率大小辨别、色标法计算阻值与误差。

）1.碳膜电阻器2.金属膜电阻器3.线绕电阻器4.氧化膜电阻器5.压敏电阻器6.热敏电阻器7.湿敏电阻器8.水泥电阻器a.电阻器：在电路图中用字母R表示，单位为欧姆，单位符号用Ω表示。

欧姆是德国物理学家，电阻的国际单位制“欧姆”以他的名字命名。

b.电阻单位换算：常用的电阻单位有毫欧(mΩ)、欧姆(Ω)、千欧(KΩ)、兆欧(MΩ)，换算进率为1000。

1000毫欧(mΩ)=1欧姆(Ω)=0.001千欧(KΩ)=0.000001兆欧(MΩ)c.额定功率：规定环境温度下，常见允许消耗功率有1/16W 、 1/8W 、 1/4W 、 1/2W 、 1W 、 2W 、 5W 、10W。

d.色环电阻器电阻值色标法识别：a.国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1%精度的命名：RS-05K1002FTR －表示电阻S －表示功率：05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

K －表示温度系数为100PPM。

102－5%精度阻值表示法：前两位为有效数字，第三位表示有多少零，单位Ω，102=1000Ω=1KΩ。

1002－1%精度阻值表示法：前三位为有效数字，第四位表示有多少零，单位Ω，1002=10000Ω=10KΩ。

J －表示精度为5%F －表示精度为1%T －表示编带包装b.误差精度：贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度，常规用的最多的是±1%和±5%，±5%精度的常规是用三位数来表示，例512，前面两位是有效数字，第三位数2表示有多少个零，单位Ω,这样就是5100Ω=5.1KΩ。

R欧姆 K千欧姆 M兆欧姆 G千兆欧姆 T兆兆欧姆 1.1.5. 换算
1T=103G=106 M=109 K=1012 R 1.1.6. 电阻器的特性： 电阻为线性原件，即电阻两端电压与流过电阻的电流成正比，通过这段导体的电流强度与这段 导体的电阻成反比。即欧姆定律：I=U/R。 1.1.7. 电阻的作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。 1.1.8. 主要参数:标称阻值 额定功率 允许误差等级 阻值变化规律(电位器)
1.1.10.1. 直标法 将电阻器的标称值用数位元元元和文字元号直接标在电阻体上,其允许偏差则用百分数表示,未 标偏差值的即为±20%. 1.1.10.2. 数码标记法 一般用三位元元数位元元元来表示容量的大小，单位元元元为欧姆()。前两位为有效数字， 后一位表示倍率。即乘以10i，i为第三位元数位，若第三位元数位9，则乘10-1。 如223J代表22103欧姆()＝22000欧姆 ()＝22千欧姆(K)，允许误差为5%；又如 479K代表4710-1欧姆()，允许误差为5%的电阻。这种表示方法最为常见。
为者常成，行者常至
11
1.2.8. 标称容值的表示方法
1.2.8.1. 直标法
由于电容体积要比电阻大，所以一般都使用直接标称法。如果数字是0.001，那它代表的是0.001uF＝1nF，如果 是10n，那么就是10nF，同样100p就是100pF。
1.2.8.2. 数码标记法
不标单位的直接标记法：用1~4位元元元元数位元元元表示，容量单位元元元为pF，如350为350pF，3为3pF， 0.5为0.5pF
稳压管的最主要的用途是稳定电压。在要求精度不高、电流变 化范围不大的情况下，可选与需要的稳压值最为接近的稳压管 直接同负载并联。在稳压、稳流电源系统中一般作基准电源， 也有在集成运放中作为直流电平平移。其存在的缺点是杂讯系 数较高，稳定性较差。

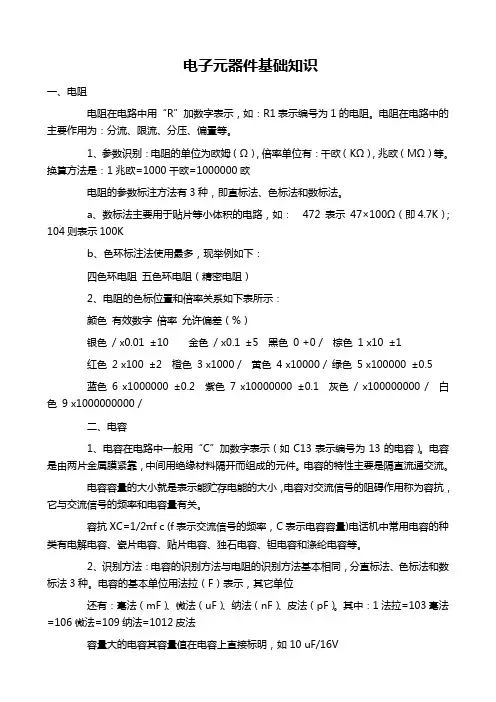

电子元器件基础知识一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为：分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示 47×100Ω（即4.7K）；104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色 / x0.01 ±10 金色 / x0.1 ±5 黑色 0 +0 / 棕色 1 x10 ±1红色 2 x100 ±2 橙色 3 x1000 / 黄色 4 x10000 / 绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2 紫色 7 x10000000 ±0.1 灰色 / x100000000 / 白色 9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

—
红棕绿红蓝红橙
C=15×10pF=1500pF±10% 250V
1．16结晶电容：
为五色环表示，前四环意义同四色环电阻，第五色环表示耐压，外形同1/6W的电阻般大，颜色为浅黄色和浅紫色，无极性。
1．17可调电容器：
为数字法表示，只用于谐振回路作频率校正用。
1．18无极性电解电容器：
无极性之分，其它同电解电容。
〔3〕贴片电阻〔TCR〕：
a．TCR外形很细小，长条形，其阻值采用数字法直接标注在阻体上，贴片时应注意将丝印面朝上。
b．常见尺寸：0402[1.0(L)×0.5(W)单位:mm]
0603[1.6×0.8]
0805[2.0×1.25]
1206[3.2×1.6]
c．常见允差值：F±1%J±5%K±10%M±20%
（6）电阻在电路中的作用是阻碍电流的通过，它的用途为分压、分流和限流。
（7）电阻的好坏区分：先用目视法检查电阻色环是否清晰，阻体有无发黄或发黑，发黑的表示已烧断，应更换，发黄的则用万用表测量阻值，看是否在标识的误差范围内，在范围内表示仍可用。电阻只会阻值增大或开路，不会阻值减小的。
二．电容器〔C〕
1．定义：
1．9独石电容：
颜色以棕黄色为多，外表很光滑，容量表示同瓷片电容，但外形比它小。
1．10涤纶电容：
颜色有棕红、黄绿等，竖长条形，颜色鲜艳，外表光滑，容量表示方法同瓷片电容。
1．11聚脂电容：
颜色鲜艳，外表光滑，外形、容量较大，横长条形，且有的还标有耐压误差，如：
C1C2
C1=0.147 uF±10% /400V±5%C2=3900 pF±5% /2000V
