10kV配电架空线路设计要点分析1. 引言1.1 10kV配电架空线路设计要点分析10kV配电架空线路设计是电力系统中非常重要的一环，其设计质量直接关系到电力系统的安全稳定运行。
本文将对10kV配电架空线路设计要点进行分析，从线路走向设计、线路参数设计、导线选择、绝缘子选择和金具选择等方面进行详细探讨。
通过对这些要点的深入分析，可以为工程师们在设计10kV配电架空线路时提供一些有益的参考和指导，以确保设计方案的合理性和可靠性。
在电力系统建设和改造中，10kV配电架空线路设计不仅要考虑经济性和技术性，还要考虑环境因素和安全性，只有全面考虑各方面因素，才能设计出符合实际要求的优质线路工程。
希望本文的分析能为广大电力工程师在10kV配电架空线路设计中提供一些帮助和启示。
2. 正文2.1 线路走向设计在进行10kV配电架空线路设计时，线路走向设计是一个至关重要的环节。
线路走向的设计不仅直接影响到线路的供电可靠性和运行效率，还关系到供电范围的覆盖和维护的便利性。
在进行线路走向设计时，需要考虑以下几个方面：1. 地形地貌因素：线路走向应尽量避开复杂地形和山区，避免因地形起伏导致线路过高或者过低，增加线路的故障风险。
在穿越河流、湖泊等水域时，需要考虑水域宽度、水深等因素，确保线路安全可靠。
2. 建筑物和植被因素：线路走向应尽量避开高层建筑物或者茂密植被，避免因外界物体对线路的影响导致供电故障。
考虑到城市规划和环境保护，线路走向设计还需考虑对周边环境的影响，尽量减少对周边居民生活的干扰。
3. 供电范围和负荷需求：线路走向设计应充分考虑到供电范围和负荷需求，确保线路能够有效覆盖供电范围，并考虑未来的供电扩展需求。
根据不同区域的用电负荷情况，合理确定线路走向，避免因供电负荷不均衡导致线路负荷过重或过轻。
线路走向设计是10kV配电架空线路设计中至关重要的一环，需要综合考虑地形地貌、建筑物和植被因素以及供电范围和负荷需求等方面因素，设计出符合实际需求的线路走向，确保线路供电安全可靠、运行高效。

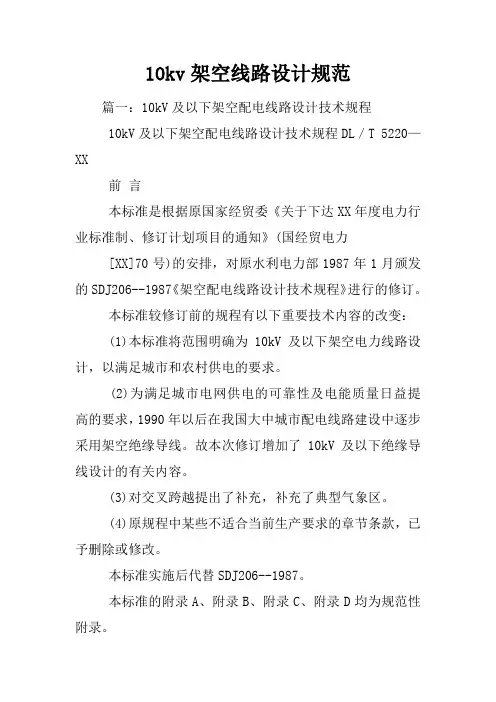

10kv架空线路设计规范篇一：10kV及以下架空配电线路设计技术规程10kV及以下架空配电线路设计技术规程DL／T 5220—XX前言本标准是根据原国家经贸委《关于下达XX年度电力行业标准制、修订计划项目的通知》(国经贸电力[XX]70号)的安排，对原水利电力部1987年1月颁发的SDJ206--1987《架空配电线路设计技术规程》进行的修订。
本标准较修订前的规程有以下重要技术内容的改变：(1)本标准将范围明确为10kV及以下架空电力线路设计，以满足城市和农村供电的要求。
(2)为满足城市电网供电的可靠性及电能质量日益提高的要求，1990年以后在我国大中城市配电线路建设中逐步采用架空绝缘导线。
故本次修订增加了10kV及以下绝缘导线设计的有关内容。
(3)对交叉跨越提出了补充，补充了典型气象区。
(4)原规程中某些不适合当前生产要求的章节条款，已予删除或修改。
本标准实施后代替SDJ206--1987。
本标准的附录A、附录B、附录C、附录D均为规范性附录。
本标准由中国电力企业联合会提出。
本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。
本标准主要起草单位：天津电力设计院。
本标准参加起草单位：北京供电设计院、武汉供电设计院、南京电力设计研究院。
本标准主要起草人：李世森、程景春、许宝颐、刘寅初、刘纲、王学仑。
1 范围1．0．1 本标准规定了10kv及以下交流架空配电线路(以下简称配电线路)的设计原则。
1．0．2 本标准适用于10kV及以下交流架空配电线路的设计。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB／T1179 圆线同心绞架空导线GBl2527 额定电压lkV及以下架空绝缘电缆GBl4049 额定电压10kV、35kV架空绝缘电缆GB／T16434 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB 50060 3一110kV高压配电装置设计规范GB 50061 66kV及以下架空电力线路设计规范DL／T765．1 架空配电线路金具技术条件DL／T5092 110kV~500kV架空送电线路设计技术规程DL／T5130 架空送电线路钢管杆设计技术规定JTJ001 公路工程技术标准3 术语和符号3．1 术语3．1．1平均运行张力 everyday tension导线在年平均气温计算情况下的弧垂最低点张力。
10kV配电架空线路设计要点分析1. 设计标准：配电架空线路的设计应符合国家相关标准和规范，如《电力工程配电线路设计规范》等。
根据实际情况，考虑线路的可靠性、经济性和安全性，确保线路设计合理。
2. 材料选用：在设计过程中，应选择符合国家标准的合理材料，如优质导线、绝缘子、杆塔等，以确保线路的可靠运行和延长使用寿命。
3. 线路走向：在设计中，应综合考虑所在地的地理、气象等因素，选择合适的线路走向。
尽量避免线路通过高风险地段，如沼泽地、山区等，以防止自然灾害对线路的影响。
4. 杆塔选址：在设计中，应根据线路的长度、载流量和地理条件等因素，合理选择杆塔的位置和数量。
杆塔的选址应尽量避开建筑物、交通流量大的地方，以确保线路的安全运行。
5. 线路参数：在设计中，应合理确定线路的参数，包括导线截面积、绝缘子串的数量和类型、导线间距等。
这些参数的选取应根据线路的载流量和运行环境等因素，以确保线路的正常运行。
6. 施工工艺：在设计中，应考虑到施工工艺的可行性。
根据实际情况，确定合适的施工方法和顺序，确保线路能够按时完工并投入运行。
7. 线路保护设备：在设计过程中，应设置合适的线路保护设备，如开关、跳闸器等，以防止线路故障对系统的影响。
应合理设置接地装置，以确保人身安全。
8. 线路距离：在设计中，应合理确定线路之间的距离，以确保线路的运行安全。
在通行量大的地方，应增加线路之间的距离，以防止可能的交叉干扰。
9. 维护与检修：在设计过程中，应考虑到线路的维护和检修。
合理确定杆塔的高度和距离，以便维护人员能够方便地进行线路的检修和维护工作。
10. 环境保护：在设计过程中，应考虑到线路对环境的影响。
合理选择杆塔的材料和涂层，以减少杆塔的腐蚀和污染。
合理选择导线的类型和绝缘子类型，以减少对自然环境的影响。
10kV配电架空线路的设计需要综合考虑多个因素，包括线路标准、材料选用、线路走向、杆塔选址、线路参数、施工工艺、线路保护设备、线路距离、维护与检修以及环境保护等。
