基于Altera的FPGA通过JTAG加载flash方法资料

altera FPGA 芯片支持JTAG在线下载方式和AS下载方式。

JTAG下载方式，程序之际烧写到FPGA芯片，JTAG下载完成后直接运行。

AS下载方式，可以执行代码直接烧写到FPGA配置芯片。

在上电初始后，FPGA芯片直接从配置芯片读写可以执行代码配置FPGA芯片，然后运行。

在实际应用下载电路时，经常碰到下面的问题。

JTAG下载后程序不运行。

或JTAG不能下载；AS不能下载或AS能下载但下载后程序不运行。

分析上面的问题，首先研究搞懂JTAG下载到FPGA原理。

JTAG接口是一个业界标准,主要用于芯片测试等功能,使用IEEE Std 1149.1联合边界扫描接口引脚，支持JAM STAPL标准，可以使用Altera下载电缆或主控器来完成。

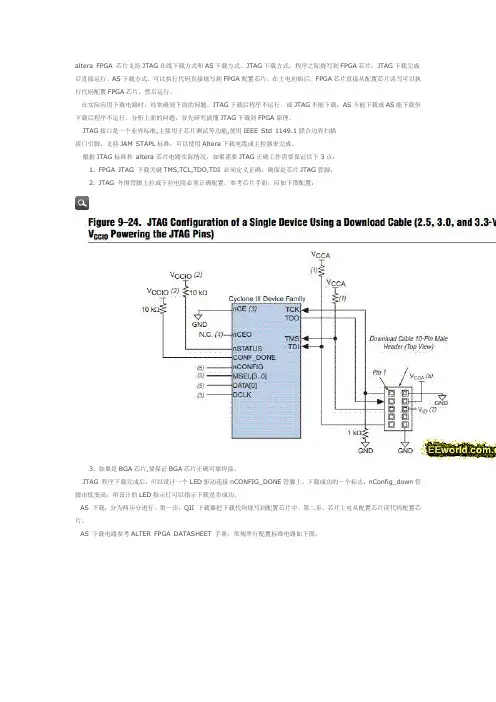

根据JTAG标准和altera 芯片电路实际情况，如果需要JTAG正确工作需要保证以下3点：1. FPGA JTAG 下载关键TMS,TCL,TDO,TDI 必须定义正确，确保是芯片JTAG管脚；2. JTAG 外围管脚上拉或下拉电阻必须正确配置，参考芯片手册，应如下图配置：3. 如果是BGA芯片,要保证BGA芯片正确可靠焊接。

JTAG 程序下载完成后，可以设计一个LED驱动连接nCONFIG_DONE管脚上，下载成功的一个标志，nConfig_down管脚由低变高，所设计的LED指示灯可以指示下载是否成功。

AS 下载：分为两步分进行。

第一步，QII 下载器把下载代码烧写到配置芯片中。

第二步，芯片上电从配置芯片读代码配置芯片。

AS 下载电路参考ALTER FPGA DATASHEET 手册，常规串行配置标准电路如下图：AS 正确下载关键保证以下4点：1. 芯片AS如上图相关管脚正确定义；2. AS芯片配置电路相关管脚正确上拉；3. 使用正确配置芯片；4. 保证芯片焊接质量；（特别是BGA封装焊接一定要可靠）在调试过程中，遇到下载问题，不要急！安装上面几点检查，肯定可以查出问题。
