物理选修3-1恒定电流试题和答案

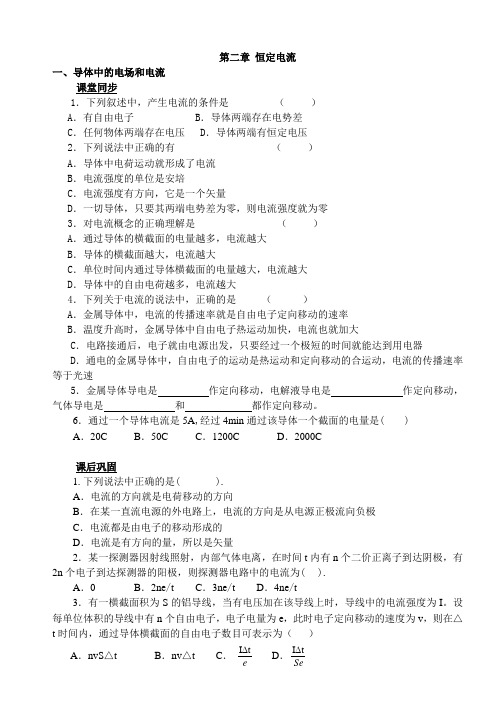

第二章 恒定电流一、导体中的电场和电流 课堂同步1．下列叙述中，产生电流的条件是 （ ）A ．有自由电子B ．导体两端存在电势差C ．任何物体两端存在电压D ．导体两端有恒定电压2．下列说法中正确的有 （ ）A ．导体中电荷运动就形成了电流B ．电流强度的单位是安培C ．电流强度有方向，它是一个矢量D ．一切导体，只要其两端电势差为零，则电流强度就为零3．对电流概念的正确理解是 （ ）A ．通过导体的横截面的电量越多，电流越大B ．导体的横截面越大，电流越大C ．单位时间内通过导体横截面的电量越大，电流越大D ．导体中的自由电荷越多，电流越大4．下列关于电流的说法中，正确的是 （ ）A ．金属导体中，电流的传播速率就是自由电子定向移动的速率B ．温度升高时，金属导体中自由电子热运动加快，电流也就加大C ．电路接通后，电子就由电源出发，只要经过一个极短的时间就能达到用电器D ．通电的金属导体中，自由电子的运动是热运动和定向移动的合运动，电流的传播速率等于光速5．金属导体导电是 作定向移动，电解液导电是 作定向移动，气体导电是 和 都作定向移动。

6．通过一个导体电流是5A ,经过4min 通过该导体一个截面的电量是( )A ．20CB ．50C C ．1200CD ．2000C课后巩固1.下列说法中正确的是( ).A ．电流的方向就是电荷移动的方向B ．在某一直流电源的外电路上，电流的方向是从电源正极流向负极C ．电流都是由电子的移动形成的D ．电流是有方向的量，所以是矢量2．某一探测器因射线照射，内部气体电离，在时间t 内有n 个二价正离子到达阴极，有2n 个电子到达探测器的阳极，则探测器电路中的电流为( ).A ．0B ．2ne /tC ．3ne /tD ．4ne /t3．有一横截面积为S 的铝导线，当有电压加在该导线上时，导线中的电流强度为I 。

设每单位体积的导线中有n 个自由电子，电子电量为e ，此时电子定向移动的速度为v ，则在△t 时间内，通过导体横截面的自由电子数目可表示为（ ）A ．nvS △tB ．nv △tC ． e t I ∆D ．Set I ∆４．若上题中单位体积的导线中有n个自由电子改为单位长度的导线中有n个自由电子，则正确的答案为（）提速训练１.银导线的横截面积S，通以大小为I的电流，设银的密度为ρ，摩尔质量为M，阿伏伽德罗常数为N A.若每个银原子可以提供一个自由电子，则银导线每单位长度上的自由电子数的计算式n=________。

绝密★启用前人教版高中物理选修3-1第二章恒定电流测试本试卷共100分，考试时间120分钟。

一、单选题(共10小题,每小题4.0分,共40分)1.如图所示是某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则()A．当有人通过而遮蔽光线时，A、B之间电压升高B．当有人通过而遮蔽光线时，A、B之间电压降低C．当仅增大R1的阻值时，可增大A、B之间的电压D．当仅减小R2的阻值时，可增大A、B之间的电压2.一个用半导体材料制成的电阻器D，其电流I随它两端的电压U变化的关系图象如图(a)所示，将它与两个标准电阻R1、R2并联后接在电压恒为U的电源上，如图(b)所示，三个用电器消耗的电功率均为P.现将它们连接成如图(c)所示的电路，仍然接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别为P D、P1、P2，它们之间的大小关系为()A．P1＝4P2B．P D＝C．P1<4P2D．P D>P23.某同学用电压表、电流表测量一节干电池的电动势和内阻，采用的电路图如图所示，实验操作正确，他记录了七组(U，I)数据，关于数据的处理，下列操作正确的是()A．电压表的读数U的平均值等于电动势EB．任意取两组数据，代入方程E＝U1＋I1r，求出E、rC．画出U－I图象，由图象求E、rD．以上说法都正确4.如图所示，已知微安表G的电阻为R g＝10 Ω，满偏电流I g＝100 μA，现将其改装，使它最大能测量0.15 mA的电流，则下列四种方案中可行的是()A．B．C．D．5.某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U图象，如图所示，则下述判断正确的是()A．只有乙图正确B．甲、丙图的曲线肯定是偶然误差太大C．甲、丙不遵从欧姆定律，肯定不可能正确D．甲、乙、丙三个图都可能正确，并不一定有较大误差6.如图所示的电路常称分压电路，当a、b间的电压为U时，利用它可以在c、d端获得0至U之间的任意电压．当滑动变阻器的滑片P移至中点时，则Ucd等于()A．UB．UC．UD． 07.如图所示，是两只定值电阻R1、R2的I﹣U图象．有关R1、R2的大小，及它们串联或并联后的I ﹣U图象所在区域，下列判断正确的是（）A．R1＞R2，并联后在区域ⅢB．R1＞R2，并联后在区域ⅡC．R1＜R2，串联后在区域ⅢD．R1＜R2，串联后在区域Ⅰ8.如图所示，两个定值电阻R1＝4R、R2＝2R串联后接在输出电压U稳定于10 V的理想直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为6 V．如果把此电压表接在R2两端，则电压表示数将()A．等于4 VB．等于3 VC．等于5 VD．无法判断9.如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时()A． L1变亮，L2、L3变暗B． L1、L2变亮，L3变暗C． L1、L3变暗，L2变亮D． L1、L3变亮，L2变暗10.下列器件，利用电流的热效应工作的是（）A．验电器B．电热水器C．电容器D．电感器二、多选题(共4小题,每小题5.0分,共20分)11.(多选)下列说法中正确的是()A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小12.(多选)直流电池组的电动势为E，内电阻为r，用它给电阻为R的直流电动机供电，当电动机正常工作时，电动机两端的电压为U，通过电动机的电流是I，下列说法中正确的是()A．电动机输出的机械功率是UIB．电动机电枢上发热功率为I2RC．电源消耗的化学能功率为EID．电源的输出功率为EI－I2r13.（多选）关于电动势，下列说法中正确的是（）A．一个电源的电动势的大小只由电源本身决定B．因电动势的单位和电势差相同，所以电动势实质上就是电势差C．一个电动势为1.5 V的电池接入电路时，若有1 C的电荷量通过电路，就有1.5 J的化学能转变成电能D．电压表接到电源两极时，测得的就是电动势14.(多选)如图所示电路，电源电动势为E，内阻为r.当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为R0，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是()A．电动机的额定电压为IRB．电动机的输出功率为IE－I2RC．电源的输出功率为IE－I2rD．整个电路的热功率为I2(R0＋R＋r)三、计算题(共4小题,每小题10.0分,共40分)15.如图所示电路，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω.(1)如果已知流过电阻R1的电流I1＝3 A，则干路电流多大？(2)如果已知干路电流I＝3 A，流过每个电阻的电流多大？16.在如图所示的电路中，电源电动势E＝3.0 V，内电阻r＝1.0 Ω，电阻R1＝10 Ω，R2＝10 Ω，R3＝30 Ω，R4＝35 Ω，电容器的电容C＝100 μF，电容器原来不带电．求接通开关S后流过R4的总电荷量．17.如图所示，电源电动势为12 V，内电阻为r=1 Ω，R1=1 Ω，R2=6 Ω，电动机线圈电阻为0.5 Ω，若开关闭合后通过电源的电流为3 A，则R1上消耗的电功率为多少？电动机消耗的电功率为多少？18.如图所示，线段A为某电源的U－I图线，线段B为某电阻的U－I图线，以上述电源和电阻组成闭合电路时，求：(1)电源的输出功率P出为多大？(2)电源内部损耗的电功率是多少？(3)电源的效率η为多大？答案解析1.【答案】B【解析】由电路图可知，两电阻串联，监控装置与R2并联．当有人通过而遮蔽光线时，R1阻值变大，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，R2阻值不变时，其两端的电压变小，即A、B间电压降低，故A错误，B正确．当仅增大R1的阻值时，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，A、B间电压减小，故C错误．当仅减小R2的阻值时，电路中的总电阻变小，电路中的电流变大，电源的内阻和R1阻值不变时，路端电压变小，R1两端的电压变大，A、B间电压减小，故D错误．2.【答案】C【解析】从电阻器D的I—U图线可以得出，电阻器的阻值随所加电压的增大而减小，在题图(b)中，三个电阻消耗的功率相等，都为P＝＝＝，说明三个电阻的阻值相等，即R1＝R2＝R D.连接成图(c)所示的电路时，电阻器D两端的电压小于U，电阻器D的阻值R D′>R D，这时电阻器R D两端的电压U D>，电阻R1两端的电压U1<，电阻R2两端的电压U2＝U D>，由电功率计算式综合比较得出，A、B、D错误，C正确．3.【答案】C【解析】选项A，电压表测的是外电路两端的电压，不等于电动势；选项B，测量的偶然误差很大；选项C，画出U－I图象，这七组数据对应的点不一定都在一条直线上，作U－I图象时，舍去误差较大的点，故由图象法求E、r可减小偶然误差，故正确操作应为C.4.【答案】D【解析】把微安表改装成毫安表，应并联一个分流电阻，并联电阻阻值：R＝＝20 Ω由图示可知，A、B、C错误，D正确．5.【答案】D【解析】以上三个图象分别是三种不同元件的I－U图象，甲图的特点是元件的电阻随着电压的增大而减小，所以当电压增大时电流增大的非常快，乙图就是定值电阻的I－U图象；丙图中元件的电阻随着电压的增大而增大，当电压增大时，电流增大的相对缓慢，所以三图都有可能正确．6.【答案】C【解析】由题，滑片P滑至R的中点，变阻器下半部分电阻为，根据欧姆定律得：U cd＝·＝，故C正确．7.【答案】C【解析】根据欧姆定律公式，I-U图象的斜率越小，电阻越大，故R1＜R2；根据串联电路的电阻特点知，R串比每一个串联的分电阻都要大；根据并联电路中电阻的特点可知，R并比每一个并联电路的分电阻都要小；在这4个电阻值中，R串最大，R并最小，所以两电阻并联后在区域Ⅰ，两电阻串联后在区域Ⅲ，故C正确，A、B、D错误.8.【答案】B【解析】电压表与电阻R1并联时，并联电阻为：R并＝①串联电路中电压分配与电阻成正比，故：＝②其中R1＝4R、R2＝2R联立①②解得：R V＝12R；当电压表与电阻R2并联时，并联电阻为：R并′＝＝R串联电路中电压分配与电阻成正比，故：＝解得：U2＝3 V.9.【答案】B【解析】如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时L1、L2变亮，L3变暗，故答案选B。

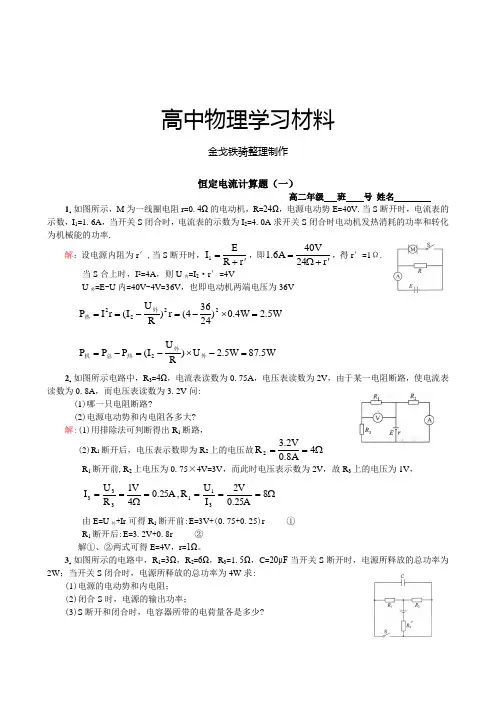

高中物理学习材料金戈铁骑整理制作恒定电流计算题（一）高二年级 班 号 姓名1.如图所示，M 为一线圈电阻r =0.4Ω的电动机，R =24Ω，电源电动势E =40V .当S 断开时，电流表的示数，I 1=1.6A ，当开关S 闭合时，电流表的示数为I 2=4.0A 求开关S 闭合时电动机发热消耗的功率和转化为机械能的功率.解：设电源内阻为r ′,当S 断开时，r R E I 1'+=，即r 2440V6A .1'+Ω=，得r ′=1Ω. 当S 合上时，I 2=4A ，则U 内=I 2·r ′=4VU 外=E -U 内=40V -4V =36V ，也即电动机两端电压为36V5W .24W .0)24364(r )R U I (r I P 2222=⨯-=-==外热 5W .875W .2U )RU I (P P P 2=-⨯-=-=外外热总机 2.如图所示电路中，R 3=4Ω，电流表读数为0.75A ，电压表读数为2V ，由于某一电阻断路，使电流表读数为0.8A ，而电压表读数为3.2V 问:(1)哪一只电阻断路?(2)电源电动势和内电阻各多大? 解:(1)用排除法可判断得出R 1断路，(2)R 1断开后，电压表示数即为R 2上的电压故Ω==48A.02V.3R 2 R 1断开前,R 2上电压为0.75×4V =3V ，而此时电压表示数为2V ，故R 3上的电压为1V ，Ω====Ω==825A.02VI U R ,25A .041V R U I 311333 由E =U 外+Ir 可得R 1断开前:E =3V +(0.75+0.25)r ① R 1断开后:E =3.2V +0.8r ② 解①、②两式可得E =4V ，r =1Ω。

3.如图所示的电路中，R 1=3Ω，R 2=6Ω，R 3=1.5Ω，C =20μF 当开关S 断开时，电源所释放的总功率为2W ；当开关S 闭合时，电源所释放的总功率为4W 求:(1)电源的电动势和内电阻；(2)闭合S 时，电源的输出功率；(3)S 断开和闭合时，电容器所带的电荷量各是多少?解:（1）S 断开时2W r5.16E P 2=++=总 ① S 闭合时4W r5.12E P 2=++='总② 解①、②两式得E =4V ，r =0.5Ω (2)S 闭合时5W .35.3)4E (P 2=⨯=出 (3)S 断开时，U C =3V ，Q 1=CU C =6×10-5C ， S 合上时，U ′C =0,Q 2=04.如图所示是电饭煲的电路图，S 1是一个限温开关，手动闭合，当此开关的温度达到居里点(103℃)时会自动断开.S 2是一个自动温控开关，当温度低于约70℃时会自动闭合，温度高于80℃时会自动断开，红灯是加热状态时的指示灯，黄灯是保温状态时的指示灯，限流电阻R 1=R 2=500Ω，加热电阻丝R 3=50Ω，两灯电阻不计.(1)根据电路分析，叙述电饭煲煮饭的全过程(包括加热和保温过程) (2)简要回答，如果不闭合开关S 1，电饭煲能将饭煮熟吗? (3)计算加热和保温两种状态下，电饭煲消耗的功率之比.解:(1)电饭煲盛上食物后，接上电源，S 2自动闭合，同时把手动开关S 1关闭，这时黄灯短路红灯亮，电饭堡处于加热状态，加热到80℃时，S 2自动断开，S 1仍闭合待电饭煲中水烧干后，温度升高到103℃时.开关S 1自动断开，这时饭已煮熟，黄灯亮，电饭煲处于保温状态由于电饭堡散热，待温度下降至70℃时，S 2自动闭合，电饭煲重新处于加热状态，待温度上升到80℃时，又自动断开，电饭煲再次处于保温状态.(2)不能，因为如果不闭合S 1，则只能将食物加热至80℃.(3)设电饭煲处于加热状态时，功率为P 1，8W .1064W )5005050050(220R U P 22321=+⨯==设电饭煲处于保温状态时消耗的功率为P 2，则8W .88W 5050050500500220R R U P 223122≈+⨯+=+=所以P 1:P 2≈12:15．如图所示，AB 、CD 为两根平行的相同的均匀电阻丝，EF 为另一根电阻丝，其电阻为R ，它可以在AB 、CD 上滑动并保持与EF 与AB 、CD 接触良好．图中电压表为理想电压表．电池的电动势和内阻都不变．B 、D 与电池两极连接的导线的电阻可忽略．当EF 处于图中位置时，电压表的读数为U 1=4.0V ．已知将EF 由图中位置向左移动一段距离ΔL 后，电压表的读数变为U 2=3.0V 。

人教版高中物理选修3-1第二章《恒定电流》检测题（包含答案）1 / 9《恒定电流》检测题一、单选题1．如下图所示，直线A 为电源的U －I 图线，直线B 为电阻R 的U －I 图线，用该电源和电阻组成闭合电路时，电源的输出功率和效率分别是( )A ．2W,33.3%B ．4W,33.3%C ．2W,66.7%D ．4W,66.7%2．如图所示，电源电动势E=1.5V ，内电阻r=0.5Ω，滑动变阻器R 1的最大电阻R m =5.0Ω，定值电阻R 2=2.0Ω，C 为平行板电容器，其电容为3μF。

将开关S 与a 接触，则A ．当R 1接入电路阻值为0.5Ω时，R 1消耗的功率最大B ．当R 1的阻值增大时，R 2两端的电压减小C ．开关从a 接向b ，流过R 3的电流流向为d→>cD ．开关从a 接向b ，待电路稳定，流过R 3的电荷量为3910 －C3．小李家的房子装修，买了一卷规格为“100m、4mm 2的铜导线（已知铜的电阻率为1.7×10﹣8Ω•m），用来安装一路专线，对额定电压为220V ，额定功率为2.0kW 的空调供电。

实际上只用去了一半导线，如果空调能够正常工作时，估算导线上损失的电压约为（ ） A ．1.9VB ．0.19VC ．2.5VD ．0.25V4．在如图所示的电路中，闭合开关，将滑动变阻器的滑片向左移动电路稳定后，与滑片移动前比较（）A ．电阻R 0两端电压变大B ．电容器C 上的电荷量不变 C ．电源消耗的总功率变小D ．灯泡L 变亮5．在如图所示电路中，电源电动势为E 、内阻为r ，电阻R 2、R 3为定值电阻，R 1为滑动变阻器，A 、B 为电容器的两个极板。

当滑动变阻器R 1处于某位置时，A 、B 两极板间的带电油滴静止不动。

则下列说法中正确的是（）A ．仅把R 1的触头向右滑动时，电流表读数减小，油滴向下运动B ．仅把R 1的触头向左滑动时，电流表读数减小，油滴向上运动C ．仅把两极板A 、B 间距离增大，油滴向下运动，电流表读数不变D ．仅把两极板A 、B 间正对面积减小，油滴向下运动，电流表读数不变6．如图所示，小灯泡通电后，其电流I 随所加电压U 变化的图线，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。

物理选修3-1恒定电流试题及答案(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（物理选修3-1恒定电流试题及答案(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为物理选修3-1恒定电流试题及答案(word版可编辑修改)的全部内容。

金坛市金沙高级中学高二物理第二章测试一．本题共10小题，每小题4分，共40分。

在每小题给出的四个选项中，前5题只有一个选项正确，后5题有多个选项正确.全部选对的得4分，选不全的得2分，有选错的或不答的得0分。

1、如图所示，当滑动变阻器滑动触头向左移动时，灯泡A、B、C的亮度将：A.都变亮B.都变暗C。

A、B变亮,C变暗 D.A、C变亮,B变暗2、如图所示电路中，r是电源的内阻，R1和R2是外电路中的电阻，如果用P r,P1和P2分别表示电阻r，R1，R2上所消耗的功率，当R1=R2= r时，P r∶P1∶P2等于：A、1∶l∶1B、2∶1∶1C、1∶4∶4D、4∶l∶13、将一根电阻丝接在某恒定电压上，电流做工的功率为P。

若将该电阻丝均匀地拉长为原来的两倍后再接在该恒定电压上，则它的功率为:A.4P B。

0。

25P C。

16P D。

0.125P4、如图所示，当R 1的触头向右移动时，电压表V1和电压表V2的示数的变化量分别为△U1和△U2（均取绝对值）；则△U1和△U2的大小关系为:A．△U1＞△U2B．△U1=△U2C．△U1＜△U2D．条件不足,无法确定△U1和△U2的大小关系5、已知两电阻1R、2R的I—U的关系图像如图所示,把1R、2R 并联接到一个电源上,1R消耗的电功率为6W，则电源的输出功率为:A．8W B．10W C．4W D．15W6、如图所示是一个三输入端复合门电路，当C端输入1，输出端Y输出1时,A、B 端的输入分别可能是（）A、0、0B、0、1C、1、0D、1、17、如图所示为用直流电动机提升重物的装置，重物的重量为500N，电源电动势为110V，不计电源内阻及各处摩擦,当电动机以0.90m/s的恒定速度向上提升重物时，电路中的电流为5。

1.如图所示的电路中，电源的电动势E和内阻r一定，A、B为平行板电容器的两块正对金属板，R1为光敏电阻。

当R2的滑动触头P在a端时，闭合开关S，此时电流表A和电压表V的示数分别为I和U。

以下说法正确的是( )A. 若仅将R2的滑动触头P向b端移动，则I不变，U增大B. 若仅增大A、B板间距离，则电容器所带电荷量减少C．若仅用更强的光照射R1，则I增大，U增大，电容器所带电荷量增加D．若仅用更强的光照射R1 ，则U变化量的绝对值与I变化量的绝对值的比值不变2.如图所示，E为电源，其内阻不可忽略，为热敏电阻，其阻值随温度的升高而减小，L 为指示灯泡，C为平行板电容器，G为灵敏电流计。

闭合开关S，当环境温度明显升高时，下列说法正确的是A．L变亮B．两端电压变大C．C所带的电荷量保持不变D．G中电流方向由a→b3.一个直流电动机，线圈电阻是0.5Ω，当它两端所加电压为6V时，通过电动机的电流是2A。

由此可知A．电动机消耗的电功率为10WB．电动机发热的功率为10WC．电动机输出的机械功率为10WD．电动机的工作效率为20%4.导体的电阻是导体本身的一种性质，对于同种材料的导体，下列表述正确的是（）A. 横截面积一定，电阻与导体的长度成正比B. 长度一定，电阻与导体的横截面积成正比C. 电压一定，电阻与通过导体的电流成正比D. 电流一定，电阻与导体两端的电压成反比5.电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比. 在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为、. 由图可知、的值分别为（）A. 、B. 、C. 、D. 、6.图为测量某电源电动势和内阻时得到的U-I 图线. 用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4. 8 V. 则该电路可能为（）7.某同学设计了一个转向灯电路（如图），其中L为指示灯，、分别为左、右转向灯，S为单刀双掷开关，E为电源. 当S置于位置1时，以下判断正确的是（）A. L的功率小于额定功率B.亮，其功率等于额定功率C. 亮，其功率等于额定功率D. 含L支路的总功率较另一支路的大8.如图所示电路，电源内阻不可忽略. 开关S闭合后，在变阻器的滑动端向下滑动的过程中（）A. 电压表与电流表的示数都减小B. 电压表与电流表的示数都增大C. 电压表的示数增大，电流表的示数减小D. 电压表的示数减小，电流表的示数增大9.在右图的闭合电路中，当滑片P向右移动时，两电表读数的变化是（）A. 变大，变大B. 变小，变大C. 变大，变小D. 变小，变小10.如图所示是一实验电路图. 在滑动触头由a端滑向b端的过程中，下列表述正确的是（）A. 路端电压变小B. 电流表的示数变大C. 电源内阻消耗的功率变小D. 电路的总电阻变大11.如图所示，M、N是平行板电容器的两个极板，为定值电阻，、为可调电阻，用绝缘细线将质量为m、带正电的小球悬于电容器内部. 闭合电键S，小球静止时受到悬线的拉力为F. 调节、，关于F的大小判断正确的是（）A. 保持不变，缓慢增大时，F将变大B. 保持不变，缓慢增大时，F将变小C. 保持不变，缓慢增大时，F将变大D. 保持不变，缓慢增大时，F将变小12.有一个电动势为3 V、内阻为1 Ω的电源, 下列电阻与其连接后, 使电阻的功率大于2 W, 且使得电源的效率大于50%的是()A. 0. 5 ΩB. 1 ΩC. 1. 5 ΩD. 2 Ω13.如图所示电路中，4个电阻阻值均为R，电键S闭合时，有质量为m带电量为q的小球静止于水平放置的平行板电容器的正中间。

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．两根材料相同的粗细均匀导线甲和乙，其横截面积之比为1∶3，阻值之比为3∶2，则导线甲、乙的长度之比为（）A．1∶3B．1∶2C．2∶3D．3∶12．铅蓄电池的电动势为2V，这表示（）A．无论接不接入外电路，蓄电池两极间的电压都为2 VB．蓄电池内每通过1 C电荷量，电源把2 J的化学能转变为内能C．蓄电池在1 s内将2 J的化学能转变为电能D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5 V）的大3．日常生活中，在下列电器中，哪些属于纯电阻用电器？（）A．电扇和电吹风B．空调和电冰箱C．电烙铁和电热毯D．电解槽4．如图为滑动变阻器的示意图，A、B、C、D为4个接线柱，当滑动片P由C向D移动时，若要使变阻器接入电路的电阻由大变小，应将电阻器的哪两个接线柱连入电路A．A和B B．A和D C．B和C D．C和D5．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C，闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为△U，电流表示数的变化量为△I，则（）A．电压表示数U和电流表示数I的比值不变B．变化过程中△U和△I的比值保持不变C．电阻R0两端电压减小，减小量为△UD．电阻R0两端电压增大，增大量为△U6．如图所示是某电源的路端电压与电流的关系图象，下列结论错误的是A．电源的电动势为6.0 V B．电源的内阻为2 ΩC．电源的短路电流为0.5 A D．当外电阻为2 Ω时电源的输出功率最大7．如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小△U（电压表为理想电表），在这个过程中：（）A．R2两端的电压增加，增加量一定等于△UB．流过R的电流会减小C．路端电压减小，减少量一定等于△UD．△U和干路电流的变化△I的比值保持不变8．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（）A．20Ω＜R＜25ΩB．25Ω≤R＜30ΩC．200Ω＜R＜250ΩD．250Ω≤R＜300Ω9．如图所示电路，电源电势为E，内阻为r．当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为0R，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是（）A ．电动机的额定电压为IRB ．电动机的输出功率为2IE I R -C ．电源的输出功率为2IE I r -D ．整个电路的热功率为()20I R r +10．在新农村建设的街道亮化工程中，全部使用太阳能路灯，如图是某行政村使用的太阳能路灯的电池板铭牌，则电池板的内阻值约为（ ）A ．0.14ΩB ．7.35ΩC ．6.23ΩD ．0.16Ω11．如图所示，闭合直角三角形线框，底边长为l ，现将它匀速拉过宽度为d 的匀强磁场（l ＞d ）．若以逆时针方向为电流的正方向，则以下四个I ﹣t 图象中正确的是（ ） 12．在如图所示的并联电路中，保持干路上的电流I 不变，当增大R 1的阻值时（ ）A ．R 1和R 2上的电压减小B ．R 1上的电流I 1增大C ．R 2上的电流I 2减小D ．I 1和I 2之和不变13．成都七中某研究性学习小组设计了一个加速度计，如图所示。

第二章恒定电流填空练习题1.由5个1 Ω电阻连成的如图所示的电路，导线的电阻不计，则A、B间的等效电阻为________ Ω.2.一块数码相机中用的锂电池的电动势为3.6 V，容量为1 000 mA·h(相当于用1 000 mA的电流释放可放电1 h，用500 mA的电流释放可放电2 h，以此类推)．当关闭液晶屏时可拍摄照片400张左右，则每拍一张照片所消耗的电能约为________ J；当打开液晶屏时可拍摄照片150张左右，则每拍一张照片液晶屏消耗的电能约为________ J.3.若原小量程电流表的满偏电流为I g＝100 μA ，内阻R g＝300 Ω ，若将它改装成量程为5 V 的电压表，需________联________ Ω 的电阻．4.多用电表在使用前必须进行调零，在测量电流与电压前必须进行________，测量电阻前，也必须进行________．如图所示是将电流表改装成欧姆表的结构示意图，其中电源电动势为1.5 V，改装后，原来表盘3 mA刻度线处的刻度值定为“0”位置，则1 mA刻度处应改标为________ Ω，0刻度处应改标为________．5.A、B为“220 V,100 W”的两盏相同的灯泡，C、D为“220 V,40 W”的相同灯泡，A、B灯的电阻为__________ Ω；C、D电阻为________ Ω.现将四盏灯泡接成如图所示电路，并将两端接入电路，各灯实际功率分别为PA、PB、PC、PD，则实际功率的大小顺序是________．6.有一只满偏电流I g＝5 mA，内阻R g＝400 Ω的电流表G.若把它改装成量程为10 V的电压表，应________联一个________ Ω的分压电阻．该电压表的内阻为________ Ω；若把它改装成量程为3 A 的电流表，应________联一个________ Ω的分流电阻，该电流表的内阻为________ Ω.7.如图所示，R1＝4 Ω，R2＝9 Ω，R3＝18 Ω.通电后经R1、R2和R3的电流之比I1∶I2∶I3＝________，R1、R2和R3两端的电压之比U1∶U2∶U3＝________.8.某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图(a)和(b)所示．该工件的直径为______cm，高度为__________mm.9.实验室有下列器材：A．电流表(0～100 μA,1.5 kΩ)；B．电流表(0～1 mA,1 kΩ)；C．变阻器(0～300 Ω)；D．变阻器(0～800 Ω)；E．干电池(1.5 V，r＝0)；现要改装一只欧姆表，从上述备用器材中，电流表应选用__________________，变阻器应选用____________，电源应选用__________(填序号)．改装好的欧姆表中心刻度的阻值为________________．10.金属导体通电时，导体中自由电子定向移动的方向与电流方向（选填“相同”或“相反”）．一段金属电阻丝的电阻为R，当在它的两端加上电压时，则在通电时间t内通过金属电阻丝横截面的电子个数为n=．（已知一个电子的电荷量为e）11.如图所示，游标卡尺读数为________mm，螺旋测微器读数为________mm.12.某同学探究一个太阳能电池在没有光照时(没有储存电能)的I－U特性．该实验小组根据实验得到的数据，描点绘出了如图所示的I－U图象．由图可知，当电压小于2.00 V时，太阳能电池的电阻________(填“很大”或“很小”)；当电压为2.80 V时，太阳能电池的电阻约为________ Ω.13.某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如图所示，则其电阻值是________．如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是________．改变挡位调整倍率后，要特别注意重新________．14.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：(1)旋动部件________，使指针对准电表的“0”刻线.(2)将K旋转到电阻挡“×100”的位置.(3)将插入“＋”、“－”插孔的表笔短接，旋动部件________.使指针对准电阻的________(选填“0刻线”或“∞刻线”).(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小.为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量.A.将K旋转到电阻挡“×1 k”的位置B.将K旋转到电阻挡“×10”的位置C.将两表笔的金属部分分别与被测电阻的两根引线相接D.将两表笔短接，旋动合适部件，对电表进行校准15.居民小区里的楼道灯，采用门电路控制，白天的时候，即使拍手发出声音，楼道灯也不亮；但是到了晚上，拍手发出声音后，灯就亮了，并采用延时电路，使之亮一段时间后就熄灭．电路中用声控开关，即听到声音后，开关闭合，则应该使用________门电路控制电灯．16.用已调零且选择旋钮指向欧姆挡“×10”位置的多用电表测某电阻阻值，根据如下图所示的表盘，被测电阻阻值为__________ Ω.若将该表选择旋钮置于10 mA挡测电流，表盘仍如下图所示，则被测电流为______ mA.17.如图是一个多用表欧姆挡内部电路示意图.电流表满偏电流为0.5 mA、内阻为10 Ω；电池电动势为1.5 V、内阻为1 Ω，变阻器R0阻值为0～5 000 Ω.(1)该欧姆表的刻度值是按电池电动势为1.5 V刻度的，当电池的电动势下降到1.45 V、内阻增大到4 Ω时仍可调零.调零后R0阻值将变________(填“大”或“小”)，若测得某电阻阻值为300 Ω，则这个电阻的真实值是________ Ω.(2)若该欧姆表换了一个电动势为1.5 V、内阻为10 Ω的电池，调零后测量某电阻的阻值，其测量结果________(填“偏大”“偏小”或“准确”).18.如图所示是一个电流、电压两用表的电路，电流表G的量程是0～100 μA，内阻是1 000 Ω，电阻R1＝0.1 Ω，R2＝99 000 Ω.当双刀双掷开关接到A、B上时，电流表改装成________表，其量程是________；当双刀双掷开关接到C、D上时，电流表改装成______表，其量程是______.19.如图所示为两个电阻的U－I图线，两电阻阻值之比R1∶R2＝________，给它们两端加相同的电压，则通过的电流之比I1∶I2＝________.20.某同学为了练习各种仪表的读数规则，他做了如下几种图示的练习：其中如图甲所示为游标卡尺的读数，其值为____cm；如图乙所示为螺旋测微器的读数，其值为____mm；如图丙所示为电流表的读数，使用量程为0～0.6 A时的读数为______A.答案解析1.【答案】0.5【解析】设A点接电源正极，B点接电源负极，将图示电路中的节点找出，凡是用导线相连的节点可认为是同一节点，然后按电流从A端流入，从B端流出的原则来分析，电流经过电路时的各电阻连接形式就表现出来了．由于节点A、D间是用导线相连，这两点是等势点(均标1)，节点C、F间是用导线相连，这两点是等势点(均标2)，节点E、B间是用导线相连，这两点是等势点(均标3)，则A点电势最高，C(F)次之，B点电势最低，根据电流由高电势流向低电势，易得出各电阻的电流方向．由于电阻R1、R2均有一端接点1，另一端接点2；电阻R4、R5均有一端接点2，另一端接点3；电阻R3一端接点1，另一端接点3，易得其等效电路如图所示．或者用题图中所标电流方向，也可得其等效电路如图所示，相比第一种方法更简单．故A、B间的等效电阻为0.5 Ω.2.【答案】32.454【解析】电源输出的总电能E＝UQ＝UIt＝3.6×1×3 600 J＝12 960 J.关闭液晶屏时，每拍一张照片消耗的电能E1＝＝32.4 J.打开液晶屏时，每拍一张照片消耗的电能E2＝＝86.4 J.每拍一张照片液晶屏消耗的电能E3＝E2－E1＝86.4 J－32.4 J＝54 J.3.【答案】串 4 9700【解析】电流表改装成电压表需要串联一个大电阻，根据欧姆定律得U＝IR，电流表的满偏电压为0.03 V，所以分压电阻分得电压为4.97 V，再根据欧姆定律分压得电阻的阻值为49 700 Ω.4.【答案】机械调零欧姆调零 1 000∞【解析】5.【答案】484 1 210PD＞PA＞PB＞PC【解析】根据R＝得：RA＝RB＝Ω＝484 Ω，RC＝RD＝Ω＝1 210 Ω；由电路图可知，B、C 并联，所以电压相等，根据P＝可知：PB＞PC，A、D串联，电流相等，根据P＝I2R可知，PD＞PA；A、D的电流大于B、C的电流，根据P＝I2R可知：PA＞PB，PD＞PC；所以PD＞PA＞PB＞PC.6.【答案】串 1 600 2 000并0.6680.667【解析】改装成电压表时应串联一个分压电阻．由欧姆定律得U＝I g(R g＋R1)，分压电阻R1＝－R g ＝Ω－400 Ω＝1 600 Ω，该电压表内阻R V＝R g＋R1＝2 000 Ω改装成电流表时应并联一个分流电阻，由并联电路两端电压相等得I g R g＝(I－I g)R2.分流电阻R2＝R g＝Ω≈0.668 Ω.该电流表内阻R A＝≈0.667 Ω.7.【答案】3∶2∶12∶3∶3【解析】8.【答案】1.220 6.861【解析】游标卡尺读数为d＝12 mm＋4×0.05 mm＝12.20 mm＝1.220 cm；螺旋测微器的读数为：h＝6.5 mm＋36.1×0.01 mm＝6.861 mm.9.【答案】B D E 1.5 kΩ【解析】若选用A电流表，需要变阻器的最小阻值为R＝－1.5 kΩ＝13.5 kΩ，C，D两个变阻器都不能用，故不能选A电流表．若选用B电流表，需要变阻器的最小阻值为R＝－1 kΩ＝0.5 kΩ＝500 Ω，D变阻器可以满足，故电流表选B，变阻器选D.由于只有一个电源，故电源选E.欧姆表中心刻度的阻值为R中＝R内＝＝＝1.5 kΩ.10.【答案】相反【解析】解：导体中的自由电子带负电，故导体中自由电子定向移动的方向与电流方向相反；由欧姆定律可知：I=；由I=可知：q=It=；则电子数n==；11.【答案】49.15 0.900【解析】游标卡尺读数为，螺旋测微器的读数为12.【答案】很大 1.0×103【解析】由题图可知，当电压小于2.00 V时，通过太阳能电池的电流很小，由欧姆定律可知：此时太阳能电池的电阻很大．当电压为2.80 V时，通过太阳能电池的电流约为2.8 mA，由欧姆定律可知：此时太阳能电池的电阻约为R＝＝1.0×103Ω.13.【答案】12 Ω“×10”挡欧姆调零【解析】用欧姆表测量电阻读数时，因刻度盘上的刻度不均匀，一定要仔细观察指针附近的刻度特点，由图知在刻度10和刻度15之间有5个刻度，说明每一个刻度表示1 Ω，读得电阻为12 Ω，因选择欧姆挡“×1”，故待测电阻为12 Ω.从表盘上可以得到中值电阻为15 Ω，而200 Ω的电阻是中值电阻的十几倍，应选欧姆挡“×10”挡测量．改变挡位后，要重新将欧姆表两个表笔短接，进行欧姆调零．14.【答案】(1)S(3)T0刻线(4)ADC【解析】用多用电表测量电阻时，在测量之前就要观察指针是否在零刻度线上，若指针不在零刻度线上，用螺丝刀小心旋动指针定位螺丝S，使指针对准电表的“0刻线”.然后旋动选择开关K，选择量程，再将两表笔短接，调整欧姆调零旋钮T，使指针对准满偏刻度(即电阻的“0刻线”)，接下来才能将两表笔的金属部分分别与被测电阻的两根引线相接，测量被测电阻的阻值.若在测量过程中，发现指针偏转角度过小，表明被测的电阻阻值很大，这时要换用更高倍率的挡位，例如，本题就要从“×100”挡位更换到“×1 k”挡位，换挡要重新进行欧姆调零.15.【答案】“与”【解析】由题意知，灯亮需要两个条件：①光线要弱(即晚上)，②声音(如拍手)，二者缺一不可，所以应使用“与”门电路．16.【答案】220 4.0【解析】17.【答案】(1)小290(2)准确【解析】(1)由闭合电路欧姆定律I g＝得，R0＝－R g－r，因为式中E变小，r变大，故R0将减小.因为该欧姆表的刻度是按电池电动势为E＝1.5 V刻度的，所以测得某电阻阻值为300 Ω时，电流表中的电流I＝，其中RΩ＝，当电池电动势下降到E′＝1.45 V时，此时欧姆表的内阻RΩ′＝.由闭合电路欧姆定律得I＝，解得真实值R′＝290 Ω.(2)该欧姆表换了一个电动势为1.5 V、内阻为10 Ω的电池，调零后测量某电阻的阻值，其测量结果准确.因为电源的内阻的变化，可以通过调零电阻的阻值的变化来抵消.18.【答案】量程较大的电流0～1 A电压0～10 V【解析】因双刀双掷开关的手柄是绝缘的，所以当开关接到A、B上时，电路转换成图甲所示的电路，此时电阻R1与电流表G并联，R1起分流作用，原电流表改装成较大量程的电流表.根据并联电路的特点有(I－I g)R1＝I g R g.电流表的最大测量值为I＝＝A≈1 A.当开关接到C、D上时，电路变成图乙所示的电路，此时电阻R2与电流表G串联，R2起分压作用，原电流表改装成电压表，根据串联电路的特点，电压表的最大测量值为U＝I g(R g＋R2)＝0.0001×(1 000＋99 000) V＝10 V.19.【答案】4∶11∶4【解析】从图象中取一个特殊点，代入欧姆定律公式便可求出电阻的阻值，在同样电压条件下，电流之比与阻值之比成反比．20.【答案】6.17510.295(10.293～10.297)0.480【解析】游标卡尺的读数为6.1 cm＋0.05 mm×15＝6.175 cm；螺旋测微器的读数为10 mm＋0.01 mm×29.5＝10.295 mm；电流表使用量程为0～0.6 A时的读数为0.480 A.。

高中物理选修3-1恒定电流测试题1.如图所示的电路中，电源的电动势E和内阻r一定，A、B为平行板电容器的两块正对金属板，R1为光敏电阻。
