Bollin高温高压仪表阀门安装指导

阀门安装方法（一）引言概述：阀门是工业生产中常用的控制装置，其正确的安装方法对于工艺流程的顺利进行至关重要。

本文将详细介绍阀门安装的方法和步骤，以帮助读者正确、高效地进行阀门的安装工作。

正文内容：一、检查阀门及相应设备：1. 确保阀门的品质和型号符合设计要求。

2. 检查阀门及其配件的尺寸、形状和质量，确保无损坏或缺陷。

3. 核对阀门及其配件的数量和种类是否与工程设计一致。

4. 检查与阀门配套的设备和管道系统，确保其无泄漏、无沉积物和无障碍。

二、准备施工工具和材料：1. 准备安装阀门所需的常用工具，如扳手、螺丝刀、螺丝批等。

2. 根据具体要求准备安装阀门所需的特殊工具，如叉车、吊车等。

3. 准备所需的阀门安装附件，如垫片、螺栓等。

三、阀门安装过程：1. 清理安装位置和设备周围的杂物和沉积物。

2. 根据设计要求，在设备上标示阀门的安装位置。

3. 将阀门悬挂或放置在标出的位置，确保其垂直度。

4. 调整阀门与设备之间的连接，保证其压紧，并使用扳手等工具进行固定。

5. 安装阀门配件，如活塞杆、手柄等。

四、连接管道和系统：1. 检查阀门的密封性能和连接件的规范性。

2. 安装管道连接件，确保其与阀门的连接牢固、紧密。

3. 根据需要，连接管道系统的其他部件，如管道支架、密封垫等。

4. 检查连接部位的密封性和稳定性，排除泄漏隐患。

五、试运行和调试：1. 检查阀门的开启和关闭操作是否灵活、顺畅。

2. 检查阀门的密封性能，确保其正常工作无泄漏。

3. 进行试运行和压力测试，检查阀门在系统中的工作情况。

4. 根据试运行结果进行调试和优化，确保阀门安装质量满足要求。

总结：阀门的安装方法不仅涉及到阀门本身的选择和安装，还需要与设备和管道系统的密切配合。

在阀门安装过程中，应注意细节，保证每个步骤的正确性和合理性。

只有通过对阀门进行严格的安装和调试，才能确保其正常运行和延长使用寿命。

正确认识和遵循阀门安装方法，对于工业生产的安全和效率都具有重要意义。

高温高压阀接法
- 法兰连接：阀体两端有法兰，与管道上的法兰相对应，法兰通过螺栓固定安装在管道内。

- 对夹连接：阀门安装在两片法兰中间，阀体上通常有定位孔以方便安装定位，用螺栓直接将阀门及两头管道穿夹在一起的连接形式。

- 焊接连接：阀体两端按对焊要求加工成对焊坡口，对应管道焊接坡口，焊接固定在管道上。

- 承插焊接连接：根据承插焊的要求，阀体两端与管道通过承插焊接连接。

- 螺纹连接：螺纹连接是小阀门常用的简单连接方法。

在进行高温高压阀的连接时，需要严格遵守相应的安全操作规范和技术要求，确保连接可靠和安全。

如果需要更详细的信息，建议咨询专业的工程师或查阅相关的技术手册。

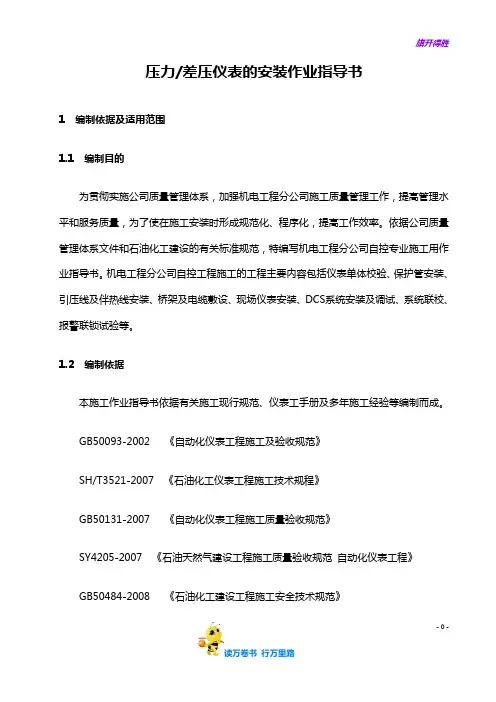

压力/差压仪表的安装作业指导书1 编制依据及适用范围1.1 编制目的为贯彻实施公司质量管理体系，加强机电工程分公司施工质量管理工作，提高管理水平和服务质量，为了使在施工安装时形成规范化、程序化，提高工作效率。

依据公司质量管理体系文件和石油化工建设的有关标准规范，特编写机电工程分公司自控专业施工用作业指导书。

机电工程分公司自控工程施工的工程主要内容包括仪表单体校验、保护管安装、引压线及伴热线安装、桥架及电缆敷设、现场仪表安装、DCS系统安装及调试、系统联校、报警联锁试验等。

1.2 编制依据本施工作业指导书依据有关施工现行规范、仪表工手册及多年施工经验等编制而成。

GB50093-2002 《自动化仪表工程施工及验收规范》SH/T3521-2007 《石油化工仪表工程施工技术规程》GB50131-2007 《自动化仪表工程施工质量验收规范》SY4205-2007 《石油天然气建设工程施工质量验收规范自动化仪表工程》GB50484-2008 《石油化工建设工程施工安全技术规范》- 0 -GB/T50430-2007 《工程建设施工企业质量管理规范》《仪表工手册》乐嘉谦（主编）1.3 适用范围本作业指导书适用于中国石油天然气第七建设公司承揽工程中的自控专业中压力、差压仪表的安装及伴热管线安装相关方面等内容的安装施工。

2 作业内容及流程2.1 压力、差压仪表的安装2.1.1 压力测量方法的分类测量压力和真空度的仪表很多，压力检测仪表常用的测压方法有三种。

1．液柱测压法根据流体静力学原理，将被测压力转换成液柱高度进行测量，有U形管压力计、单管压力计、斜管压力计等。

其结构简单、使用方便，精度较低，测量范围较窄，常用来就地指示低压或真空度。

- 1 -2．弹性测压法根据弹性变形的原理，将被测压力转换成弹性元件变形的位移进行测量。

有弹簧管压力计、波纹管压力计及膜片式压力计等。

其结构简单，价格低廉，工作可靠，使用方便。

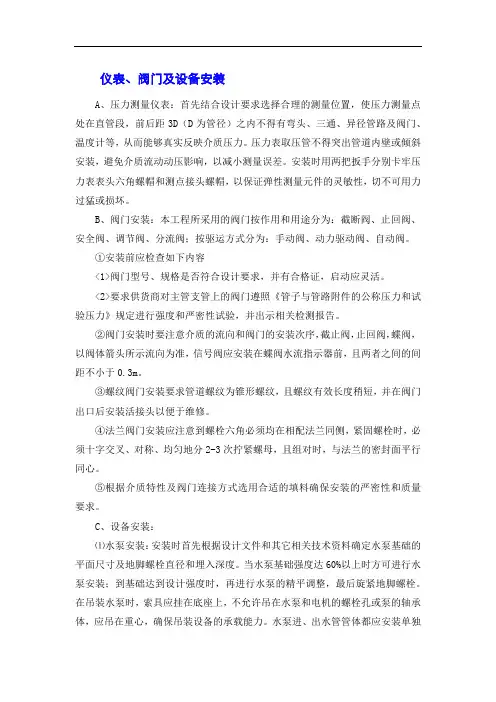

仪表、阀门及设备安装A、压力测量仪表：首先结合设计要求选择合理的测量位置，使压力测量点处在直管段，前后距3D（D为管径）之内不得有弯头、三通、异径管路及阀门、温度计等，从而能够真实反映介质压力。

压力表取压管不得突出管道内壁或倾斜安装，避免介质流动动压影响，以减小测量误差。

安装时用两把扳手分别卡牢压力表表头六角螺帽和测点接头螺帽，以保证弹性测量元件的灵敏性，切不可用力过猛或损坏。

B、阀门安装：本工程所采用的阀门按作用和用途分为：截断阀、止回阀、安全阀、调节阀、分流阀；按驱运方式分为：手动阀、动力驱动阀、自动阀。

①安装前应检查如下内容<1>阀门型号、规格是否符合设计要求，并有合格证，启动应灵活。

<2>要求供货商对主管支管上的阀门遵照《管子与管路附件的公称压力和试验压力》规定进行强度和严密性试验，并出示相关检测报告。

②阀门安装时要注意介质的流向和阀门的安装次序，截止阀，止回阀，蝶阀，以阀体箭头所示流向为准，信号阀应安装在蝶阀水流指示器前，且两者之间的间距不小于0.3m。

③螺纹阀门安装要求管道螺纹为锥形螺纹，且螺纹有效长度稍短，并在阀门出口后安装活接头以便于维修。

④法兰阀门安装应注意到螺栓六角必须均在相配法兰同侧，紧固螺栓时，必须十字交叉、对称、均匀地分2-3次拧紧螺母，且组对时，与法兰的密封面平行同心。

⑤根据介质特性及阀门连接方式选用合适的填料确保安装的严密性和质量要求。

C、设备安装：⑴水泵安装：安装时首先根据设计文件和其它相关技术资料确定水泵基础的平面尺寸及地脚螺栓直径和埋入深度。

当水泵基础强度达60%以上时方可进行水泵安装；到基础达到设计强度时，再进行水泵的精平调整，最后旋紧地脚螺栓。

在吊装水泵时，索具应挂在底座上，不允许吊在水泵和电机的螺栓孔或泵的轴承体，应吊在重心，确保吊装设备的承载能力。

水泵进、出水管管体都应安装单独的支、吊架以免水泵运行时产生过大的承载能力而损坏。

⑵消防附属设备的安装：①消火栓安装执行《给排水标准图集》（87S163），消火栓箱安装要平直牢固，无明显倾斜，箱内卷盘或水龙带挂架、水龙带和水枪在工程验收前安装。
