混凝土回弹法强度测定方法、步骤ppt幻灯片

三、碳化深度的测定
5、碳化值的确认 碳化深度的测定点不应少于构件测区数的 30%，取其平均值为该构件每测区的碳化 深度值。当碳化深度值极差大于2.0mm时， 应在每一测区测量碳化深度值。
强度数据的修订及确认
回弹值计算步骤： 1、计算测区平均回弹值
计算测区平均回弹值，应从该测区的16个回弹值中剔 除3个最大 值和3个最小值，余下的10个回弹值取平 均值。精确到0.1。
三、碳化深度的测定
1、碳化深度的原理
碳化：空气中的二氧化碳渗透到混凝土内，与其碘性物质起化学 反应后生成碳酸盐和水我们把这一过程称之为混凝土碳化。
碳化深度：因混凝土本身呈碱性，而碳化后呈酸性，故我们利用 酚酞溶液遇碘变色的性质来测定混凝土的碳化深度。
碳化深度
碱性物质变 成分红色
酸性不变色
三、碳化深度的测定
测时构件混凝土的龄期 。
二、混凝土回弹操作
1、待检验构件的确认 4. 1. 2由于回弹法测试具有快速，简便的特点。能在
短期内进行较多数量的检测。
以取得代表性较高的总体混凝土强度质量。故作此 规定。原规定按批进行检测的构件抽检数量不得少 于同批构件总数的 30%且测区数量不得少于 100 个 但是对于 较小的构件只需布置 5 个测区。如果 强调不少于 100 个测区的话，则被测构件数量 过 大 ，因此将其改为构件数量不得少于 10 件
a、用求得的平均回弹值以及平均碳化深度值 ，根据统一测强曲线查出混凝土的强度换算值 b、当构件使用的是泵送混凝土时还需对强度换算 值进行修订。 c、结构或构件的测区混凝土强度平均值可根据各 测区的混凝土强度换算值计算。 d、当测区数为10个及以上时，应计算强度标准差。
强度数据的修订及确认
混凝土强度的计算（统一测强曲线法） 2、强度推定值的计算：
4、测区宜选在构件的两个对称可测面上，也可选择在一个可测 面上，且应均匀分布。在构件的重要部位及薄弱部位必须布置 测区，并应避开预埋件。
5、测区的面积不宜大于0.04m2。
二、混凝土回弹操作
3、检测区的表面处理
1、检测面应为混凝土表面, 并应清洁、平整，不应有疏 松层、浮浆、油垢、涂层以 及蜂窝、麻面，必要时可以 用砂轮清除疏松层和杂物， 且不应有残留的粉末或碎屑
表面处理（砂 轮打磨）
二、混凝土回弹操作
4、回弹
1、检测时，回弹仪的轴线 应始终垂直于结构或构件的 混凝土检测面，缓慢施压， 准确读数，快速复位。
2、测点宜在测区范围内均 匀分布，相邻两测点的净距 不宜小于20mm，测点距外 露钢筋、预埋件的距离不宜 小于30mm。测点不应在气 孔或外露石子上，同一测点 只应弹击一次。每一测区应 记取16个回弹值，每一测点 的回弹值读取数估读至1
a、当结构或构件测区数少于10个时。 公式：fcu,e=fccu,min 式中：fccu,min---构件中最小的测区混 凝土强度换算值。
强度数据的修订及确认
2、强度推定值的计算： b、当结构或构件测区强度值中出现小于 10.0MPa时。 公式：fcu,e﹤ 10.0MPa C、当结构或构件测区数不少于10个或按 批量检测时，应按下列公式计算： 公式：fcu,e=mfccu-1.645Sfccu
2、碳化深度试剂的配制 酚酞：酒精=1：99
三、碳化深度的测定
3、碳化深度测试点的处理
1、采用适当的工具在混凝土 表面形成直径15mm的孔洞， 其深度应大于碳化深度。 2、清除孔洞中的粉末及碎屑。
三、碳化深度的测定
4、碳化深度的测量
碳化深度测 定专用卡尺
卡尺测 量点
1、用碳化深度测量专用卡尺测量粉色 与未变色交界线到混凝土构件表面的距 离即碳化深度，测量不应少于3次，取 平均值。每次读数精确至0.5mm。
混凝土回弹法强度测定
报告人:刘超飞
.
目录
一、回弹前准备 二、混凝土回弹操作 三、碳化深度测定 四、强度数据修订及强度确认 五、注意事项
一、回弹前准备

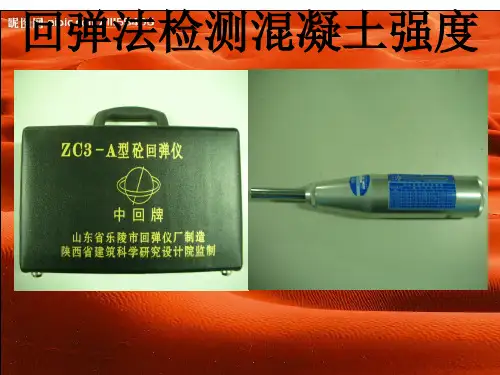

1、回弹仪的几个基础技术指标数据
一、回弹前准备
2、率定值的确认
钢碇、洛氏强度为 60±2。
回弹仪率定试验宜在 干燥、室温为 5~35℃的条件下进 行。率定时，钢碇应 稳固地平放在刚度大 的物体上。测定回弹 值时，取连续向下弹 击三次的稳定回弹平 均值。弹击杆应分四 次旋转，每次旋转宜 为90°。弹击杆每 旋转一次的率定平均 值应为80±2。
二、混凝土回弹操作
2、检测区的确认
1、每一结构或构件测区数不应少于10个，对某一方向尺寸小 于4.5m且另一方向尺寸小于0.3m的构件，其测区数量可适当 减少，但不应少于5个。
2、相邻两个测区的间距应该控制在2m以内，测区离构件端部 或施工缝边缘的距离不宜大于0.5m，且不宜小于0.2m
3、测区应选在使用回弹仪处于水平方向检测混凝土浇筑侧面。 当不能满足这一要求时，可使回弹仪处于非水平方向检测混凝 土浇筑侧面、表面或低面。
区的平均回弹值。
Rta、Rba——混凝土浇筑表面、底面回弹值的修正值。查表可得。
4、当检测时回弹仪为非水平方向且测试面为非混凝土的浇筑侧面 时，先进行角度修正再进行浇筑面修正。（先用表C对回弹值 进行角度修正，再按表D对修正后的值进行浇筑面修正）
强度数据的修订及确认
混凝土强度的计算（统一测强曲线法） 1、强度换算值的计算：
2、非水平方向检测混凝土侧面时的修订
公式：Rm=Rma+Raa 式中：Rma---非水平状态检测时测区的平均回弹值。
Raa ---非水平状态检测时回弹值修正值。查表 可得。
强度数据的修订及确认
3、水平方向检测混凝土浇筑顶面或底面时的修订。
公式： Rm=Rtm+Rta
Hale Waihona Puke Rm=Rbm+Rba
式中：Rtm、Rbm ——水平方向检测混凝土浇筑表面、底面时，测
一、回弹前准备
3、确认回弹构件是否符合回弹技术要求
对被检测的构件有全面系统的了解，此处对水 泥安定性必须了解合格与否，如水泥安定性不 合格则不能检测，如不能确切提供水泥安定性 合格与否则应在检测报告上说明，以免产生由 于后期混凝土强度因水泥安定性不合格而降低 或丧失所引起的事故责任不清的问题。另外混 凝土成型日 期也应了解清楚这样可以推算出检
