光纤通信作业附件

光纤作业1-1什么是光纤通信光纤通信是利用光导纤维传输光波信号的通信方式。

1-2光纤通信工作在什么区，其波长和频率是什么目前使用的通信光纤大多数采用基础材料为SiO2的光纤。

它是工作在近红外区，波长为0。

8～1、8μm，对应的频率为167～375THz。

1-3BL 积中B和L分别是什么含义系统的通信容量用BL积表示，其含义是比特率—距离积表示，B为比特率，L为中继间距。

1-4光纤通信的主要优点是什么光纤通信之所以受到人们的极大重视，是因为和其他通信手段相比，具有无以伦比的优越性。

主要有：(1)通信容量大(2)中继距离远(3)抗电磁干扰能力强，无串话(4)光纤细，光缆轻(5)资源丰富，节约有色金属和能源。

光纤还具有均衡容易、抗腐蚀、不怕潮湿的优点。

因而经济效益非常显著。

1-5试画出光纤通信系统组成的方框图。

一个光纤通信系统通常由电发射机、光发射机、光接收机、电接收机和由光纤构成的光缆等组成。

第二章2-11有一介质，吸收系数为0。

32cm，透射光强分别为入射光强的10%、50%及80%时，介质的厚度各多少解：光束穿过厚度为z的介质后强度为1II0ez可得：z1lnII0当透射光强分别为入射光强的10%时，介质的厚度为7。

196cm；当透射光强分别为入射光强的50%时，介质的厚度为2、166cm；当透射光强分别为入射光强的10%时，介质的厚度为0。

607cm；2-12一个频率为610Hz的光源，其发射功率为10W，它一秒内发射多少个光子解：14P10W,61014HzP1019N2、5210h6。

6261034610142-13构成激光器的三个基本条件是什么构成一个激光器需要如下三个要素如图所示：（1）激光工作物质（2）激励（3）光学谐振腔第三章3-1填空题(1)通信用的光纤绝大多数用材料制成。

折射率高的中心部分叫，折射率稍低的外层称为(2)表示光纤捕捉光射线能力的物理量被定义为，用表示。

(3)在阶跃型光纤中，模是最低工作模式，是第一高阶模。

光纤通信作业[大全5篇]第一篇：光纤通信作业2-1光纤由哪几部分组成？答：光纤由纤芯、包层和涂覆层3部分组成。

2-2在光脉冲信号的传播过程中，光纤的损耗和色散对其有何影响？2-3单模光纤有哪几种类型？各有何特点？答：单模有G.652、G.653、G.654、G.655四种类型。

G.652光纤的特点是当工作波长在1310nm时，光纤色散很小，系统的传输距离只受光纤损耗的限制。

G.653光纤的特点是色散零点在1550nm附近。

G.654光纤的特点是降低1550nm波段的衰减，一般为0.15~0.19dB/km,典型值为0.185dB/km,其零色散点仍然在1310nm 附近，但在1550窗口的色散较高，课达18ps/(nm·km)。

G.655光纤的特点是色散点在1550nm附近，WDM系统在零色散波长处工作很容易引起四波混频效应，导致信道间发生串扰，不利于WDM系统工作。

2-4光纤的归一化频率和各模式的归一化截止频率的关系是什么？光纤单模传输的条件是什么？2-5光纤的特性有哪些？答：几何特性、传输特性、机械特性、温度特性四种。

2-6光缆的结构有哪些？答：光缆一般由缆芯、护层和加强芯组成。

2-7常用的光缆有哪几种类型？答：层绞式结构光缆、骨架式结构光缆、束管式结构光缆、带状结构光缆、单芯结构光缆、特殊结构光缆。

第二篇：光纤通信作业1一、填空题1、光纤通信中常用的三个低损耗窗口的中心波长为、。

2、光源的作用是将变换为光检测器的作用是将3、在光波系统中得到广泛应用的两种光检测器是。

4、光传输设备包括5、光纤通信是以为载频，以6、光发送机主要由、和组成。

7、被称为“光纤之父”的是8、中国第一条海底光缆建成于二、简答题1、光纤通信主要有哪些优点？2、简述未来光网络的发展趋势及关键技术。

3、全光网络的优点是什么？第三篇：光纤通信_结课作业光纤通信学院：学号：姓名：电子信息工程学院1xxxxxxxxx摘要：光纤通信是利用光波在光导纤维中传输信息的通信方式。

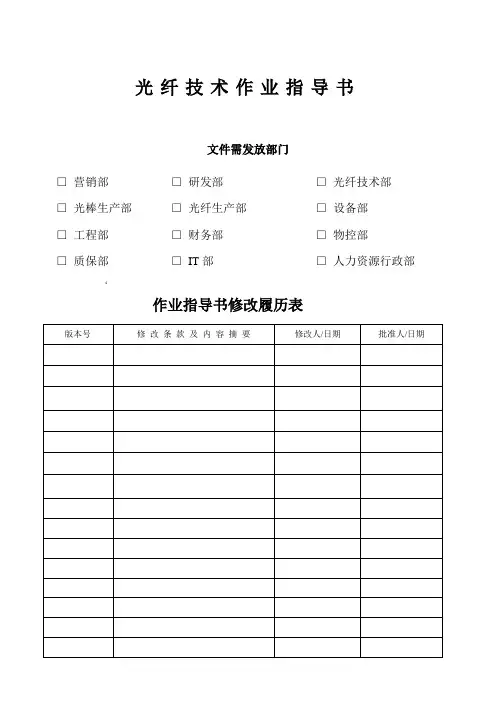

光纤技术作业指导书文件需发放部门□营销部□研发部□光纤技术部□光棒生产部□光纤生产部□设备部□工程部□财务部□物控部□质保部□IT部□人力资源行政部‘作业指导书修改履历表1.范围本公司使用的光纤截止波长测量仪（....）2.引用文件《GB15972.44-2008-T_光纤试验方法规范_第44部分截止波长》《G652D单模光纤检验规范》3.术语截止波长：保证单模光纤实现单模传输的最小波长。

模场直径：指单模光纤中基模场的电场强度随空间的分布斑的直径。

4.内容4.1 设备名称光纤截止波长测试仪PK22004.2 测试工具切割刀（FK11-PK型）、米勒钳、光纤夹具、等。

4.3 操作程序4.3.1 打开电源，机器预热30分钟，开机后，屏幕出现如图(1)所示画面。

图(1)4.3.2测试程序4.3.2.1光谱衰减测试程序（1）将光纤外端与内端去除涂层后，将两端光纤处理后分别放在 INPUT处和OUTPUT处，与设备构成回路。

（2）在图(1)界面上选择F2 ---Spectral Attenuation (SPECCUT)，进入测试界面。

（3）用旋转钮调节至画面清晰（F6-X方向，F7-Y方向，F8-调焦），中心对准十字后，并打一个280mm直径的大圈和一个60mm直径的小圈。

（4）当INPUT端LOCKED时，取出内端光纤，从外端截取2m光纤，将新端面放在OUTPUT处按F1-Continue，继续测试。

（5）将数据上传到数据库。

4.3.2.2截止波长测试程序(1)取待检光纤2m±0.2m，将两端光纤处理后分别放在 INPUT处和OUTPUT处，与设备构成回路。

(2)在图(1)界面上选择F3-Cutoff，进入测试界面。

(3)用旋转钮调节至画面清晰（F6-X方向，F7-Y方向，F8-调焦），中心对准十字后，并打一个280mm直径的大圈。

(4)按F1-Continue，输入光纤盘号，长度（2m），再按F1-Continue开始测量。

《—光纤通信原理—》实验指导书刘伟群编写适用专业:计算机网络计算机应用湖南人文科技学院计算机科学技术系2008年9 月前言光纤通信是大容量信息传输的主要手段,光纤通信技术是信息产业的主要支柱技术之一,光纤网络已经遍布全球。

为了满足社会对人才的需求,各大学的许多专业(如电子与通信工程、光电子技术、电子信息工程和计算机应用等纷纷开设了有关光纤通信技术的专业理论课程,以培养这方面的专业人才。

由于光纤通信是一门实验性很强的技术,除了课堂理论学习外,还需要实验性环节与之配合,否则学习效果会受到很大的影响。

由于种种原因,光纤实验课程的开设很困难,许多学校只停留在课堂的理论教学。

为了克服这些不足,我们经过多年的研究,研制成功了这个光纤通信实验平台,多次获军内外教学成果奖,现已广泛用于我们和兄弟院校的教学,取得了良好的教学效果,为光纤通信实验课程的开设提供了一种全新的实验教学模式。

该实验平台可置于一个便携式的实验箱内,配合常用的电子信号源、示波器和常用的光纤通信仪表就可以开设光纤通信系统原理的相关实验。

其突出的优点为:1、平台紧扣光纤通信系统的知识点,实验内容丰富,波形测试点多。

2、采用了模块化设计思想和数字化、软件化的实现手段,性能稳定可靠。

3、具有友好的人机界面,操作维护方便。

4、具有专业的指导老师进行实验箱的培训和实验课的指导。

5、具有配套的实验教材和光盘,由人民邮电等出版社正式出版。

由于实验课的开设与理论课相比,存在的问题较多,加上我们的经验和水平有限,肯定存在许多不足,欢迎与我们交流共同开设好实验课,让学生满意。

2008.6目录实验一:光纤损耗特性测量 (1实验二:光源P-I曲线测试 (1实验三:光纤机械接续与熔接 (1实验四:线路码型实验 (5实验五:光接收机灵敏度测试 (112M (11实验六:模拟话音光传输实验 (14实验七:2M数字光纤通信系统实验 (18实验八:计算机串口数据光纤传输实验 (24实验一:光纤损耗特性测量实验学时:2 实验类型:验证实验要求:必修一、实验目的1、理解光纤的损耗2、光纤损耗的常用测试方法3、插入法测试实验二、实验内容插入法原理上类似于截断法,只不过用带活接头的连接软线代替短纤进行参考测量,计算在预先相互连接的注入系统和接收系统之间(参考条件由于插入被测光纤引起的功率损耗。

第二章作业2.1什么是振动模式？什么是波动模式？它们之间有什么区别和联系？解：稳定的横向振荡条件2dkn cos0-2©-2©=2m兀。

由于m不同，横向谐振0i23（驻波）状态不同，即横向振动的场分量不同，即波腹数不同。

把同一系统的不同的横向谐振状态称为振动模式。

在波导中横向的振动（驻波）将以波动方式沿z轴传播，形成导波，不同的m称为不同的波动模式，同样称为模式。

不同的波动模式横向场（驻波）分布不同。

同时由于k不同，B二k也不同，即不同的波xz 动模式有不同的传输常数，也即有不同的传输速度v。

2.2如果介质平板波导的y方向也受到限制，例如，该方向存在两个垂直介质平板的边界，相距为w，并且在该界面上也满足全反射条件。

试问介质平板波段中的模式会有什么变化（定性分析）？解：光波在x方向受到限制，则x方向光波满足驻波条件2dk-2©-2©二2m兀x23，光波在y方向受到限制，则y方向光波满足驻波条件2叭-2©2-2©3-2加，n取m取正整数；正整数。

我们用两个正整数描述横向（x,y）驻波条件也即横向场分布特点。

2.3为什么把波导的特征方程称作色散方程？它与光纤的色散有什么关系？解：在波导中，不同的波动模式横向场（驻波）分布不同。

同时由于k不同，B二kxz也不同，即不同的波动模式有不同的传输常数，也即有不同的传输速度v。

把波导的特征方程称作色散方程。

光纤中除了有波导色散之外，还有模式色散、材料色散。

对于单模光纤，还可能有偏振模色散。

2.4介质波导与金属波导截止的含义有什么不同？解：介质波导的截止条件w二0，包层出现辐射模。

金属波导的截止条件0=0。

2.5假设一点光源发出理想的圆锥形光束如图2.13所示，其开角为0=40，并设光束截面上光强均匀分布。

（注：这不是真实情况）。

设该光束与一段均匀光纤耦合，光纤与光束共轴，光纤端面与光纤轴垂直，光源距光纤端面距离为100卩m。

第1篇一、项目背景随着信息技术的快速发展，光纤通信以其高速、稳定、安全的特点，在各个领域得到了广泛应用。

光纤布线系统作为信息传输的核心，其施工质量直接影响到整个网络的性能和稳定性。

本方案旨在制定一套科学、合理的光纤布线施工方案，确保施工质量，满足客户需求。

二、施工原则1. 安全第一：严格遵守国家相关安全法规和标准，确保施工过程中人员和设备安全。

2. 质量至上：选用优质的光纤和布线设备，确保施工质量达到国家标准。

3. 经济合理：在保证质量的前提下，合理控制施工成本。

4. 高效便捷：合理安排施工进度，确保项目按时完成。

三、施工准备1. 施工图纸：熟悉施工图纸，了解工程布局、设备配置及光纤布线要求。

2. 材料设备：准备光纤、光纤跳线、光纤连接器、光纤配线架、线槽、桥架、支架、螺丝等施工材料。

3. 施工人员：组织具有丰富经验的光纤布线施工队伍，明确各岗位职责。

4. 施工工具：准备光纤熔接机、光纤测试仪、剥线钳、剪刀、螺丝刀等施工工具。

四、施工流程1. 工地勘查：对施工现场进行勘查，了解现场环境、设备布局及施工条件。

2. 光纤布线设计：根据现场勘查结果，制定光纤布线方案，包括光纤类型、布线方式、设备配置等。

3. 材料准备：根据设计方案，准备所需的光纤、跳线、连接器、配线架等材料。

4. 施工放线：按照设计方案，在地面或墙面预留线槽，将光纤线缆穿入线槽。

5. 光纤熔接：使用光纤熔接机将光纤连接器熔接至光纤线缆，确保连接质量。

6. 光纤跳线制作：根据设备配置，制作光纤跳线，确保跳线长度、类型及接头质量。

7. 光纤配线架安装：将光纤配线架安装在配线间，将光纤跳线连接至配线架。

8. 光纤测试：使用光纤测试仪对光纤连接进行测试，确保连接质量。

9. 工程验收：按照国家标准和客户要求，对施工项目进行验收。

五、施工要点1. 线槽布放：线槽布放应平直、整齐，避免弯曲和交叉。

2. 光纤熔接：熔接过程中，注意熔接机温度、熔接时间等参数，确保熔接质量。

1.光纤若按纤芯剖面折射率的分布不同来分，一般可分为（阶跃折射率分布光纤SIOF）光纤和（渐变折射率分布光纤GIOF）光纤；若按纤芯中传输模式的多少来分，可分为（多模光纤）光纤和（多模光纤）光纤。

2.光纤色散包括（模间色散）、（材料色散）、（波导色散）和（偏振模色散）。

3.单模光纤的单模传输条件是（ A ）a、Vc（LP01）>V >Vc（LP11）b、Vc（LP01）<V< Vc（LP11）c、V = Vc（LP01）d、V = Vc（LP11）4.什么是光纤的色散？为什么说光纤的色散会限制系统的传输速率？在光纤中传输的光信号（脉冲）的不同频率成份或不同的模式分量以不同的速度传播，到达一定距离后必然产生信号失真（脉冲展宽），这种现象称为光纤的色散或弥散。

色散限制了光纤的带宽—距离乘积值。

色散越大，光纤中的带宽—距离乘积越小，在传输距离一定（距离由光纤衰减确定）时，带宽就越小，带宽的大小决定传输信息容量的大小。

5.一阶跃光纤，纤芯半径a=25μm，折射率n1=1.5，相对折射率差Δ=1%，长度L=1km。

求：（1）光纤的数值孔径；（2）子午线的最大时延差。

6.光纤通信的主要优点1.频带宽，通信容量大。

2.损耗低，中继距离长。

3.抗电磁干扰。

4.无串音干扰，保密性好。

5.光纤线径细、重量轻、柔软。

6.光纤的原材料资源丰富，用光纤可节约金属材料。

7.在阶跃单模光纤中只存在什么模式？8.光纤的主要传输参数是什么？是如何表征的？9.WDM光纤通信系统对于光源的要求？WDM系统对激光器的要求除了象在普通的光纤通信系统中的一般要求外，还有其特殊的要求，即：（1）具有波长调谐特性和尽可能窄的线宽。

（2）尽可能高的边模抑制比。

一般要求至少大于35dB或40dB。

（3）激光器必须单纵模工作。

（4）激光器的频率啁啾必须尽可能小。

（5）激光器的波长和输出功率必须稳定。

（6）尽可能的小的相对强度噪声RIN。

(单选题)1: 在误码性能参数中，严重误码秒（SES）的误码率门限值为( )。

A: 10-6
B: 10-5
C: 10-4
D: 10-3
正确答案: D
(单选题)2: WDM光传送网络中，光监控信道的传输速率采用（）Mbit／s，光监控信道由帧定位信号和净负荷组成。

A: 1.024
B: 2.048
C: 4.096
D: 6.144
正确答案: B
(单选题)3: 光纤通信指的是( )
A: 以电波作载波、以光纤为传输媒介的通信方式
B: 以光波作载波、以光纤为传输媒介的通信方式
C: 以光波作载波、以电缆为传输媒介的通信方式
D: 以激光作载波、以导线为传输媒介的通信方式
正确答案: B
(单选题)4: 目前，光纤在（）nm处的损耗可以做到0.2dB／km左右，接近光纤损耗的理论极限值。

A: 1050
B: 1550
C: 2050
D: 2550
正确答案: B
(单选题)5: 为防止反射光对光源的影响，应选用哪种器件？ ( )
A: 光耦合器
B: 光隔离器
C: 光衰减器
D: 光纤活动连接器
正确答案: B
(单选题)6: 光发送机技术指标中的消光比直接影响光接收机的灵敏度，从提高接收机灵敏度的角度希望消光比尽可能大，消光比一般应大于（） dB
A: 10
B: 8
C: 6
D: 4
正确答案: A。

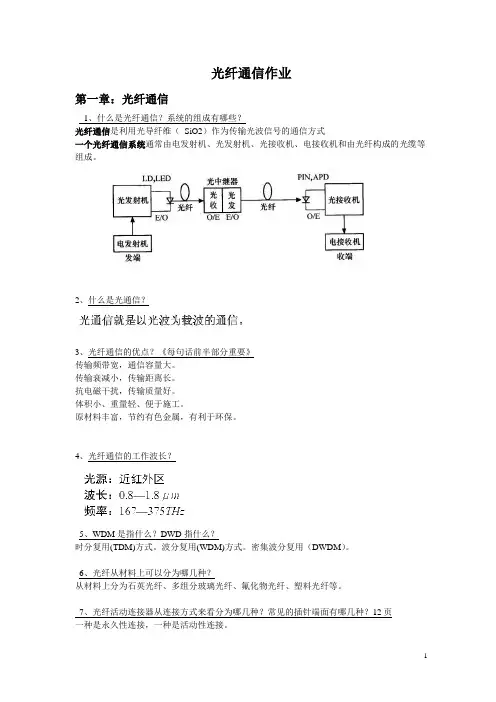

光纤通信作业第一章：光纤通信1、什么是光纤通信？系统的组成有哪些？光纤通信是利用光导纤维（SiO2）作为传输光波信号的通信方式一个光纤通信系统通常由电发射机、光发射机、光接收机、电接收机和由光纤构成的光缆等组成。

2、什么是光通信？3、光纤通信的优点？《每句话前半部分重要》传输频带宽，通信容量大。

传输衰减小，传输距离长。

抗电磁干扰，传输质量好。

体积小、重量轻、便于施工。

原材料丰富，节约有色金属，有利于环保。

4、光纤通信的工作波长？5、WDM是指什么？DWD指什么？时分复用(TDM)方式。

波分复用(WDM)方式。

密集波分复用（DWDM）。

6、光纤从材料上可以分为哪几种？从材料上分为石英光纤、多组分玻璃光纤、氟化物光纤、塑料光纤等。

7、光纤活动连接器从连接方式来看分为哪几种？常见的插针端面有哪几种？12页一种是永久性连接，一种是活动性连接。

从连接方式看光纤通信应用广泛的是：FC型、ST型、SC型8、按缆芯结构分，光缆分为哪几种？9、光纤的制造分哪几个步骤？10、按材料分光纤分几种？与前题重复11、无源器件的种类无源器件包括：连接器、分路器与耦合器、衰减器、隔离器、滤波器、波分复用器、光开关和光调制器等。

本章注意：1、2、3、4、5、6、第二章：光纤通信的物理学基础1、通过哪些现象可以证明光具有波动性。

光的波动性可以从光的干涉、光的衍射、光的偏振等现象得到证明。

2、什么叫光电效应？光电效应具有哪些试验规律？由于光的照射，使电子从金属中溢出的现象称为光电效应。

光电效应具有如下实验规律：3、什么是光的吸收、光的色散和光的散射？ 光的吸收是指光波通过介质后，光强减弱现象。

光的色散是介质的折射率n 随光波波长λ变化的现象。

()λf =n当光通过介质时，偏离原来的方向而向四周传播，这种现象称为光的散射。

4、什么是自发辐射、受激吸收和受激辐射？5、构成激光器的三个基本条件是什么？6、激光器的波长取决于什么条件？光学谐振腔的腔长L的影响，即纵模特性光学谐振腔反射镜的大小和形状的影响，即横模特性本章注意1、2、3、第三章：光纤1、从结构上看光纤由纤芯、包层和涂敷层构成2、按照传输模式分类，光纤可分为单模光纤和多模光纤3、按照光纤材料分类，光纤可分为哪三类？石英光纤、石英纤芯塑料包层光纤、塑料光纤4、光纤制造必须经过哪4个主要过程？画圈圈的5、按照折射率分布来分类，光纤可分为阶跃型光纤和渐变型光纤。

数字光纤通信系统一般由光发射机、光中继器、光纤和光接收机组成。

一、光纤和光缆光纤是光导纤维的简称，由纤芯、包层和涂覆层3部分组成。

光缆是一根或多根光纤或光纤束制成的符合光学、机械和环境特性的结构体。

二、通信用光器件（有源光器件和无源光器件）1、光源光源的作用是将电信号转换成光信号并送入光纤线路中进行传输。

有半导体激光器（LD，有阈值器件）和半导体发光二极管（LED，无阈值器件）。

激光器的工作原理所谓激光器就是激光自己振荡器。

构成一个激光振荡器必须具备的部件有：必须有产生激光的工作物质（激活物质）；必须有能够使工作物质处于粒子数反转分布状态的激励源（泵浦源）；必须有能够完成频率选择及反馈作用的光学谐振腔。

2、光电检测器光电检测器是光接收端机的第一个部件，主要完成光信号到电信号的转换功能。

3、无源光器件无源光器件是指未发生光电能量转换的器件，它是构成光纤通信系统的基本而且必不可少的器件。

Ⅰ、光纤连接器（对应于电路中的电接插件）光纤连接器，又称光纤活动连接器，俗称活接头。

光纤连接器一般采用某种机械和光学结构，使两根光纤的纤芯对准并接触良好，保证90%以上的光能够通过。

Ⅱ、光衰减器（对应于电路中的电阻）光衰减器是用来对输入的光信号功率进行一定程度的衰减，以满足各种需要。

Ⅲ、光耦合器（对应于三通或多通）光耦合器是分路或合路光信号的器件。

它的功能是把一个输入的光信号分配给多个输出（分路），或把多个输入的光信号组合成一个输出（耦合）。

Ⅳ、光隔离器和光环形器（对应于电路中的普通二极管）光隔离器是保证光波只能正向传输的器件。

光环形器与光隔离器的工作原理基本相同，只是光隔离器一般为两端口器件，而光环行器则为多端口器件。

Ⅴ、光开关（对应于电路中的电开关）光开关是指能够控制传输通路中光信号通或断或进行光路切换作用的器件。

Ⅵ、光波长转换器光波长转换器是指能够将光信号从一个波长转换到另一个波长的器件。

Ⅶ、光波分复用器（对应于电路中的混频器）在一根光纤中能同时传输多个波长光信号的技术，称为光波分复用技术，波分复用系统的核心部件是波分复用器件，即光复用器和光解复用器（有时也称合波器和分波器），原理上讲，合波器与分波器是相同的。

光通信导论第一章1、某甲从南开车向北，到十字路口，他看见了红灯；某乙从东到西到这个路口，她看见的是绿灯，故甲获得a比特的信息，乙同样获得a比特的信息。

于是信号灯输出的是2a比特的信息。

这种看法对吗？为什么？答：不对。

该情况下（假定同一时刻）两个子事件（南北为红灯，东西为绿灯）不相互独立，且两个子事件反应的是的同一信息，所以不能相加；同时，由于信息的共享性，才使得甲和乙分别能够接收到a比特的信息，从而知道信号灯输出信息为a比特。

或者答：信息量是以事物所处的状态出发的，它既是客观的，又是不依赖于接收者的。

在该情况下，信号灯南北红灯，东西绿灯正是它特定的一个状态，这时这个状态的信息量是客观的，不会因为接受者的多少就有加减；至于甲和乙能同时分别获得a比特信息，是因为信息的共享性，而当前状态的信息正好有a比特。

（两种答案综合答最好，当然如果有人要分同时与不同时两种情况更好）2、测不准原理和信息论之间的关系？答：测不准原理又名不确定性原理，该原理表明：一个微观粒子的某些物理量（如位置和动量，或方位角与动量矩，还有时间和能量等），不可能同时具有确定的数值，其中一个量越确定，另一个量的不确定程度就越大。

测量一对共轭量的误差的乘积必然大于常数h/2π（h 是普朗克常数）是海森伯在1927年首先提出的，它反映了微观粒子运动的基本规律，是物理学中又一条重要原理。

信息论中所说的信息是从事物的可能性转换为现实性的体现，也就是说如果一个事物在事前可能发生很多的状态，而事后确定了一个状态，那么排除的确定性就越大，所处的状态包含的信息量也就越大，所以说，信息论主要研究的是一个物体所带信息从可能性到现实性的过程。

3、请对信息的基本特征发表一点看法。

什么是信息的共享性？解释并举例说明。

答：信息的基本特征主要有三个，第一个是共享性，第二个特征是信息可以被传递，即信息的可传递性，第三个特征是信息的控制作用。

信息的共享性即信息可以从一个承载体传递到另一个承载体，但传递过程不会使原有承载体信息减少，例如，一本书里面承载了大量的星系，某人阅读之后，他获得了很多信息。

(单选题)1: 前置放大器的三种类型中，属于双极型晶体管放大器的主要特点是（）。

A: 输入阻抗低
B: 噪声小
C: 高频特性较差
D: 适用于低速率传输系统
正确答案: A
(单选题)2: 阶跃型光纤中，导模的传输条件为 ( )
A: V&lt;Vc
B: V&gt;2.405
C: V&gt;Vc
D: V&gt;0
正确答案: C
(单选题)3: STM － 4 每秒可传输的帧数是 ( )
A: 1000
B: 2000
C: 4000
D: 8000
正确答案: D
(单选题)4: 石英光纤材料的零色散系数波长在（）nm附近。

A: 127
B: 1270
C: 227
D: 2270
正确答案: B
(单选题)5: 掺铒光纤的激光特性（）
A: 主要由掺铒元素决定
B: 主要由起主介质作用的石英光纤决定
C: 主要由泵浦光源决定
D: 主要由入射光的工作波长决定
正确答案: A
(单选题)6: 光孤子源主要有哪几种（）。

A: 掺铒光纤孤子激光器、锁模半导体激光器
B: 掺铒光纤孤子激光器、窄纤谱半导体激光器
C: 锁模半导体激光器、锁模半导体激光器
D: 掺铒光纤孤子激光器、信道频率激光器
正确答案: A
(单选题)7: 在光纤通信中，光接收机再生电路的任务是把放大器输出的升余弦波形恢复成（），它由判决电路和时钟恢复电路组成。

【最新整理，下载后即可编辑】电力通信光缆施工作业指导书编码：DLTX-06二○一○年十月作业指导书签名页目录1. 工程概况及适用范围 (4)2. 编写依据 (4)3. 光缆安装与接续作业流程 (5)3.1 作业（工序）流程图 (5)3.2 工序安排 (6)4. 安全风险辨析与预控 (7)5. 作业准备 (10)5.1 人员配备 (10)5.2 主要专用工器具配置 (10)5.3 主要施工器具配置 (11)5.4 主要光缆接续器具配置 (12)6．作业方法 (13)6.1 光缆储运 (13)6.2 光缆到货盘检 (13)6.3 施工器具的检查 (14)6.4 光缆金具及相关附件 (15)6.5 光缆及配套金具的检查和清点 (15)6.6 光缆安装准备 (16)6.7 电力特种光缆展放基本技术要求 (22)6.8 光缆接续 (30)6.9 光缆成端 (32)6.10 竣工验收 (33)7.质量控制措施及检验标准 (36)7.1 质量控制措施 (36)7.2 质量控制表单 (37)7.3 检验标准 (37)8．附录 (38)附录1 直埋光缆底宽和顶宽及埋深要求 (38)附录2 气送光缆硅芯管规格、性能和埋深要求 (39)附录3 架空光缆的净距、挂钩程式和敷设工艺 (40)附录4 光纤接头、光纤编号及光纤色谱表 (43)附录5 光缆全程损耗测试记录 (46)附录6 光缆线路工程竣工验收技术文件 (48)1. 工程概况及适用范围为规范广东电网公司所属各单位电力通信光缆的建设，提供施工状态的相关操作和质量控制，以规范力通信光缆建设工作的效果，为电力通信光缆施工验收提供依据。

本作业指导是广东电网公司所属各单位电力通信光缆工程施工过程的质量监督和随工检验，以作竣工验收等工作的相关技术依据。

本作业指导是根据广东电网目前较为常规范的OPGW及ADSS通信光缆及配套管线施工技术要求而编制。

因此，本作业指导未包括的工作内容及相关的技术指标、要求，应按国家、电力行业有关规定及工程合同等的要求执行。

第一章作业1、光纤通信与电通信有什么不同？在光纤通信中起主导作用的部件是什么？光纤通信，就是用光作为信息的载体、以光纤作为传输介质的一种通信方式。

起主导作用的是激光器和光纤。

2、常规的光纤的三个的低损耗窗口是在哪个波段？其损耗值各为多少？850nm 3db/km ；1310nm 0.4db/km；1550nm 0.2db/km3、光纤通信有哪些优点？（1）频带宽，通信容量大（2）损耗低，中继距离长（3）抗电磁干扰（4）无窜音干扰，保密性好（5）光纤线径细，重量轻，柔软（6）光纤原材料丰富，用光纤可节约金属材料（7）耐腐蚀，抗辐射，能源消耗小4、PDH和SDH各表示什么？其速率等级标准是什么？PDH表示准同步数字序列，即在低端基群采用同步，高次群复用采用异步，SDH表示同步数字序列PDH速率标准SDH速率等级标准：STM-1：155.520Mbit/s STM-4：622.080 Mbit/s STM-16：2.5 Gbit/s STM-64：10 Gbit/s5、图示光纤通信系统，解释系统基本结构。

光纤通信系统由光发送机、光纤光缆与光接收机等基本单元组成。

系统中包含一些互连与光信号处理部件，如光纤连接器、隔离器、调制器、滤波器、光开关及路由器等。

在长距离系统中还设置有中继器(混合或全光)。

第2章1节布置的作业1、光纤的主要材料是什么？光纤由哪几部分构成？各起什么作用？SiO2；芯区、包层、图层；芯区：提高折射率，光传输通道；包层：降低折射率，将光信号封闭在纤芯内，并保护纤芯；图层：提高机械强度和柔软性2、光纤中的纤芯折射率与包层折射率的关系？单模光纤和多模光纤中两者的纤芯直径一般分别为多少？纤芯折射率较高，包层折射率较小单模光纤纤芯直径：2a=8μm～12μm，包层直径：2b=125μm；多模光纤纤芯直径：2a=50μm，包层直径：2b=125μm。

3、根据芯、包折射率分布及模式传播情况，指出有哪些典型形式光纤？折射率在纤芯与包层介面突变的光纤称为阶跃光纤；折射率在纤芯内按某种规律逐渐降低的光纤称为渐变光纤；根据模式传播情况不同分为多模光纤和单模光纤4、什么是全反射？它的条件是什么？指光从光密介质入射到光疏介质是，全部被反射会原介质的现象条件：光从光密介质入射至光疏介质；入射角大于或等于临界角（ =arcsin（n2/n1））在光纤端面：要求入射角θ < θo 全；在芯包界面：要求入射角θ1 > θC芯包界面全反射5、数值孔径NA的物理意义？表达式是什么？反映光纤对光信号的集光能力，定义入射临界角 的正弦为数值孔径N A ，N A越大，对光信号的接受能力越强N A=sin=6、什么是光纤的自聚焦？产生在何种类型光纤里？如果折射率分部合适，就用可能使以不同角度入射的全部光线以同样的轴向速度在光纤中传播，同时到达光纤轴上的某点，即所有光线都有相同的空间周期L，这种现象称为自聚焦。

推荐使用教材：《光纤通信 (第三版) 》Gerd Keiser 著，李玉权译，电子工业出版社作业二的知识点：第10-13章1. 论述为何WDM 系统中不易选用零色散点在1550nm 处的色散位移光纤（G.653）答：G.653色散位移光纤在C 波段和L 波段的色散一般为-1～3.5psnm •km ，在1550nm 是零色散，系统速率可达到20Gbit/s 和40Gbit/s ，是单波长超长距离传输的最佳光纤。

但是，由于其零色散的特性，在采用DWDM 扩容时，会出现非线性效应，导致信号串扰，产生四波混频FWM ，因此不适合采用DWDM 。

2. 一个WDM 光传输系统的信道间隔限制在500GHz ，在1536nm —1556nm 频带内可用波长信道为多少？答：3. 假设有一个EDFA 功率放大器，波长为1550nm 的输入信号功率为-1dBm ，得到的输出功率为27dBm.试求：（1）放大器的增益；（2）所需的最小泵浦功率。

答：（1） 135008.010501010≈⨯⨯⨯=∆∆=∆∆≈signal tune channel tune N λλλλ14.3dBm127log 10log 10)(10,10≈-==outs P P dB G（2）因为增益处于14dBm，查表得最小泵浦功率约为13mW4.根据EDFA所放置的位置，分别能用作哪三种放大？它们各自有哪些特点？它们的区别何在？答：EDFA作用于在线放大器，功率放大器，前置放大器，这三种。

特点在于增益高、带宽大、输出功率高、泵浦效率高、插入损耗低、对偏振态不敏感。

区别在于附加噪声使信号的SNR下降。

放大器带宽内增益谱不平坦影响多信道放大性能。

光放大器级联应用时,ASE噪声、光纤色散及非线性效应的影响会累积。

5.简述光功率计，光衰减器，可调谐激光器和光频谱分析仪的基本功能。

答：光功率计用于测量绝对光功率或通过一段光纤的光功率相对损耗。

在光纤系统中，测量光功率是最基本的，非常像电子学中的万用表。

光纤连接技术文献综述20124400112 通信1201班曾鹏摘要光纤连接技术随着光纤通信技术的发展而发展。

光纤连接分为光纤固定连接和光纤活动连接。

其中，光纤活动连接适用于光纤与设备之间的连接，通常有V型槽式、松动套管式、精密套管式等，这些方法均通过机械方法使光纤准直。

光纤的固定连接一般用于光纤与光纤间的连接，一般情况下为熔接方式，即将准直后的纤芯熔化后连接在一起，通常有电弧熔接和激光熔接。

无论是哪种方法，其操作步骤与方法使一样的，只是熔接机不同。

关键词光纤连接固定连接活动连接引言在现代通信中，光纤变得越来越不可或缺。

几乎是无线的带宽，几乎是零的损耗，几乎为零的信号失真，几乎为零的功率消耗······这些优点，让光纤通信异军突起，发展最为迅速，已成为现代通信产业的支柱，是通信史上的一次革命。

在接触《光纤通信》这门课之前，就对光纤通信中的光纤连接问题有了很多疑惑：怎么让这么精密的光纤无损连接起来，怎么让柔弱的纤芯对准，怎么让粗重的光缆通过接头把信息传递下去·······这样的疑惑，并不是在课堂上得到答案的，而是在宿舍的光缆覆盖工程中有了初步的了解。

那时候连接光缆的师傅在宿舍走廊上连了一下午的光缆，我也蹲在他旁边看了一下午的连接。

也就是那个时候，对光纤熔接问题有了现实的认识。

后来查阅了一些文献，更加全面地认知了光纤连接。

一.光纤连接概述在传输系统中，无论是使用电缆还是光缆，他们之间有效的固定连接方法都是极其重要的。

厂商制造光缆时是有一定的规格限制的，不可能生产过长的光缆。

而且在使用中，也会因为干线的接出，产生必要的接头，或者是因为粗暴施工，导致光纤的断裂。

这些问题，都要求技术上能跟随光纤的发展，保证光纤的连接。

光纤与光纤的连接有两种，一种是永久连接，另一种是活动连接，光纤与光纤的永久连接通常采用高频电弧放电熔接的方法，熔接在专用的光纤熔接机上进行。
