当前位置：文档之家 › 出租车计价器设计毕业设计说明书

出租车计价器设计毕业设计说明书

  • 格式：pdf
  • 大小：667.10 KB
  • 文档页数：34

湖南电子科技职业学院毕业设计

3摘要

本设计的是一个基于单片机STC89C52的出租车自动计费设计,附有复位电路,时钟

电路,键盘电路等。复位电路是单片机的初始化操作,除了正常的初始化外,为摆脱困境,

通过复位电路可以重新开始。时钟电路采用12MHz的晶振,作为系统的时钟源,具有较高

的准确性。在上电时字符型液晶1602显示最初的起步价，里程收费，等待时间收费三种收费，

通过按键可以调整起步价，里程收费，等待时间收费。通过按键模拟出租车的运行，暂

停，停止。在1602液晶上可以显示运行的时间，运行时暂停的时间，通过计算可以得出

总共的费用和总的路程。在这里主要是以STC89C52单片机为核心控制器，P1口接1602

液晶显示模块。

关键字：STC89C52；1602液晶；出租车计费器湖南电子科技职业学院毕业设计

4ABSTRACTThisdesignisamicrocontroller-baseddesignSTC89C52taxiautomatic

billing,witharesetcircuit,clockcircuit,keyboardcircuit.Resetcircuit

isasinglechipinitialization,inadditiontothenormalinitialization,is

outofthewoods,youcanbegintore-resetcircuit.Clock12MHzcrystal

oscillatorcircuit,asthesystemclocksource,withhighaccuracy.

Onpower-characterLCDdisplay1602initialstartingprice,mileage

charges,waitingtimechargeofthreecharges,thekeyscanbeadjustedbythe

startingprice,mileagecharges,waitingtimecharges.Taxisimulationrun

throughthekey,pause,stop.In1602theLCDcandisplaytherunningtime,

runtimepausetimecanbedrawnbycalculatingthetotalcostsandthetotal

distance.

HeremainlySTC89C52microcontrollerasthecorecontroller,P1portaccess

1602LCDmodule.湖南电子科技职业学院毕业设计

5目录

摘要..................................................................................................................................................................3ABSTRACT.......................................................................................................................................................4目录....................................................................................................................................................................5第一章课程设计任务书..................................................................................................................................61.1课程设计任务...................................................................................................................................61.2课程设计方案...................................................................................................................................6第二章硬件电路设计......................................................................................................................................82.1振荡电路...........................................................................................................................................82.2复位电路设计...................................................................................................................................82.3键盘接口电路...................................................................................................................................92.4显示电路...........................................................................................................................................92.4.11602LCD的基本参数及引脚功能......................................................................................92.4.2显示模块采用1602液晶显示接口电路...........................................................................112.5单片机各引脚功能说明...............................................................................................................112.6完整电路图........................................................................................................................................13第三章软件设计..........................................................................................................................................143.1单片机资源使用.............................................................................................................................143.2单片机软件模块设计....................................................................................................................143.2.1中断子函数.........................................................................................................................143.2.2判键子函数.........................................................................................................................153.2.3显示子程序.........................................................................................................................153.3总程序流程框图...........................................................................................................................163.4程序....................................................................................................................................................16总结..................................................................................................................................................................35参考文献..........................................................................................................................................................36致谢..................................................................................................................................................................37

合集下载

基于Multisim的出租车计价器设计课程设计报告

基于Multisim的出租车计价器设计课程设计报告

电子技术课程设计报告

题 目：基于Multisim的出租车计价器设计

学生姓名： 李少华

学生学号： **********

年 级： 13级

专 业： 电气工程及其自动化

班 级： 3班

指导教师： 聂文艳

机械与电气工程学院制

2015年3月

基于Multisum的出租车计价器课程设计

学生：李少华

指导教师：聂文艳

机械与电气工程学院 电气工程及其自动化

1.1设计目的和意义

1.1.1目的

1. 能构实现计程功能

2. 实现计费功能，计费标准为：按行驶里程收费，起步费为6.0元，并在车行3公里后再按2.0 元/公里，最高计费为99.9元，车停止不计费，能将车费显示出来。

1.1.2意义

在我们是生活中，乘坐出租车是再常见不过的了，因此人们对出租车计费问题也是非常的敏感的。随着出租车行业的发展，对出租车计费器的要求也越来越高，用户不仅要求计费器性能稳定，计费准确，有防作弊功能；同时还要求其具有车票资料打印 、ＩＣ卡付费、语音报话、和电脑串行通信等功能。因此出租车计费器在我们的生活中也是很重要的。

1.2初始参数和要求

1.2.1 74LS160计数器的简介

74LS160 是一个具有异步清零、同步置数、可以保持状态不变的十进制上升沿计数器，共有54/74160 和54/74LS160 两种线路结构型式。

1.2.2 74LS85比较器的简介

74LS85比较器是一个4位数值比较器，它是由高位开始比较，逐位进行。若最高位已比较出大小，则以后各位大小都对比较结果没有影响；如果最高位相等，则比较次高位；同理，次高位已比较出大小，则以后各位大小对结果没有影响。如果4位比较都相等，则再看级联信号输入。级联输入信号是由低位比较器的输出而来。

出租车计价器课程设计

出租车计价器课程设计

1 第一章 设计方案

设计的出租车计价系统要求设置起步价(如5公里内6元)，5公里后开始按每公里增加费用 ,每公里的单价为1.6元。在出租车运营过程中当遇到堵车等情况而导致出租车处于等待状态，则每等到五分钟(时速低于每小时5公里)费用加1元。当总计费金额达到30元后，每公里将加收%50

空驶费；遇有特殊情况停车时，可设为不计费以保证乘客权益。该电路系统能够模拟实际出租汽车的启动、停止、暂停、空车等状态。可以显示计费金额、行驶公里数、计费开始时间等参数。而且各关键参数可以进行调整，以适应在实际应用中起步价，每公里价格和计费方式等参数的变化 。

出租车能够显示行驶的里程，可以通过车轮的转动产生脉冲，然后通过计数器对脉冲进行计数来实现。假设出租车每行驶2 m 就产生一个脉冲，由于里程数要精确到0. 1 km ，也就是100 m，因此每经过50 个脉冲就要输出一个新的脉冲信号，这里称为100 m 脉冲信号。作为里程计数器的时钟信号，可以通过一个模为50的计数器进行分频而得到。

里程计数器可以用一个三位BCD 码计数器来实现，最大能显示到999 。以前两位为整数，第三位为小数，也就是最大能显示里程99. 9 km，因为出租车都在市区和近郊活动，三位BCD 码计数器是可以实现里程计数的。里程计数器每计数1km还会周期性地输出一个脉冲信号，称为1km 脉冲信号，可以通过一定的组合电路来实现。

系统最核心的部分就是计费如何实现。这里就需要设计一个BCD 码的加法器，在起步价的基础上，根据行驶里程的不同，依据计费标准，每增加1 km 加上一个单价，单价的产生可以用Verilog HDL 编写程序 2 来实现。系统的总体设计框图如图1 所示。

图1 系统总体设计框图 1 第二章 出租车计价器的设计原理

第一节 单价产生模块

其中输入信号bai 和shi 就是里程计数器输出的两位整数里程，输出信号jia 就是根据计费标准而产生的单价，以三位BCD 码的形式输出，以前两位为整数，第三位为小数。即里程在5 km 以内时，jia = 0 ；里程在5～7 km 之间时，jia = 016 (1. 6 元)；超过7 km 时，jia =024 (2. 4

出租车计价器

出租车计价器

河南理工大学

《微机原理与单片机接口技术》

课程设计报告

题目：出租车计价器设计

姓 名： 嘎嘎嘎

学 号：

专业班级：

指导老师：

王莉

所在学院：电气工程与自动化学院

2013年1月12

摘要

本设计用直流电机转动模拟出租车车轮转动，实现出租车多功能的计价器功能。设计采用STC10F08XE单片机为主控芯片，用霍尔传感器检测电机转盘转速，采用一个四位8段共阴数码显示管里程、总价格和等待时间等信息。本设计可以实现单双程设置、系统暂停和清零、空车指示、信息显示、显示切换等功能。

出租车计价是根据车所行驶的路程以及乘客乘车的方式综合决定的。出租车行驶总路程可以通过车轮的周长乘车轮旋转圈数得到。即可计算得到车轮旋转几周出租车能行驶一公里的路程。使用霍尔传感器方便地计量车轮旋转的圈数。输出的脉冲信号被接入到STC10F08XE单片机系统中，通过计算接收到的脉冲个数，计算出当前所行驶的路程，并且可以计算实时的速度，在速度低于5公里每小时是进入等待计费。与此同时，根据不同的收费标准，通过选择相应的起步价、单价等收费标准进行计算。通过键盘能够实现往返设置，启动、暂停、停止计价器以及切换显示当前的行驶里程和需支付的车费。

本设计硬件电路总体可以分为五个单元：单片机最小系统单元，指示灯电路单元，按键电路单元，路程时间与金额显示单元，转速信号接收单元。软件系统可以大致分为五个大的模块为：总初始化模块，按键扫描模块，中断与定时模块，数据计算模块，数码管显示模块。其中，键盘扫描和数码管显示采用查询方式，转速信号接收与等待记时采用中断方式。这些软硬件系统构成了最终的设计。

关键字：多功能计价器；STC10F08XE；霍尔传感器；显示切换

河南理工大学本科课程设计报告

目录

出租车计价器程序的设计(完整)

出租车计价器程序的设计(完整)

出租车计价器程序的设计（完整）

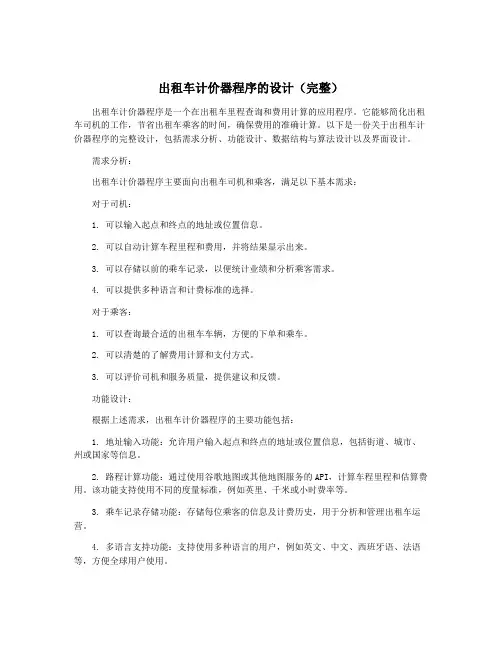

出租车计价器程序是一个在出租车里程查询和费用计算的应用程序。它能够简化出租车司机的工作，节省出租车乘客的时间，确保费用的准确计算。以下是一份关于出租车计价器程序的完整设计，包括需求分析、功能设计、数据结构与算法设计以及界面设计。

需求分析：

出租车计价器程序主要面向出租车司机和乘客，满足以下基本需求：

对于司机：

1. 可以输入起点和终点的地址或位置信息。

2. 可以自动计算车程里程和费用，并将结果显示出来。

3. 可以存储以前的乘车记录，以便统计业绩和分析乘客需求。

4. 可以提供多种语言和计费标准的选择。

对于乘客：

1. 可以查询最合适的出租车车辆，方便的下单和乘车。

2. 可以清楚的了解费用计算和支付方式。

3. 可以评价司机和服务质量，提供建议和反馈。

功能设计：

根据上述需求，出租车计价器程序的主要功能包括：

1. 地址输入功能：允许用户输入起点和终点的地址或位置信息，包括街道、城市、州或国家等信息。

2. 路程计算功能：通过使用谷歌地图或其他地图服务的API，计算车程里程和估算费用。该功能支持使用不同的度量标准，例如英里、千米或小时费率等。

3. 乘车记录存储功能：存储每位乘客的信息及计费历史，用于分析和管理出租车运营。

4. 多语言支持功能：支持使用多种语言的用户，例如英文、中文、西班牙语、法语等，方便全球用户使用。 5. 流程优化功能：在操作过程中自动提示并引导用户，并根据用户信息进行推荐，简化用户体验。

数据结构与算法设计：

出租车计价器程序的核心算法是基于Google Maps API 和其他地图服务API的距离计算和费率计算，使用常见的计费方式，如按里程计费、按时间计费、按时速计费等。
