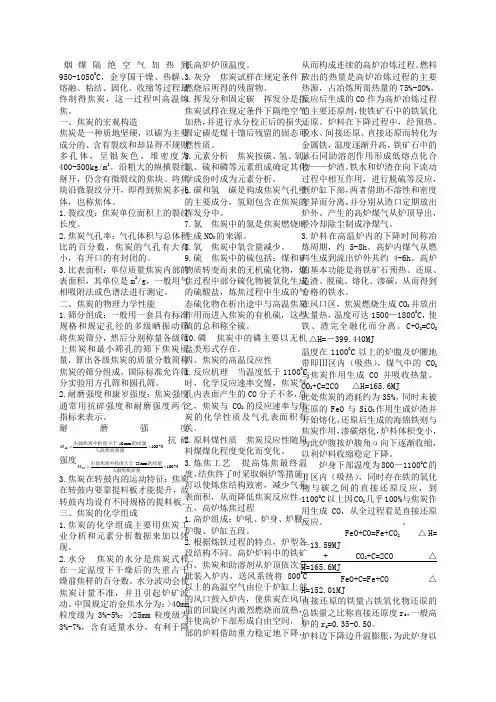

炼焦工艺(1)

烟煤隔绝空气加热到950-10500C，金亨国干燥、热解、熔融、粘结、固化、收缩等过程最终制得焦炭，这一过程叫高温炼焦。

一、焦炭的宏观构造

焦炭是一种质地坚硬，以碳为主要成分的、含有裂纹和却显得不规则多孔体，呈银灰色。堆密度为400-500kg/m3。沿粗大的纵横裂纹掰开，仍含有微裂纹的焦块。将焦块沿微裂纹分开，即得到焦炭多孔体，也称焦体。

1.裂纹度：焦炭单位面积上的裂纹长度。

2.焦炭气孔率：气孔体积与总体积比的百分数，焦炭的气孔有大有小，有开口的有封闭的。

3.比表面积：单位质量焦炭内部的表面积，其单位是m2/g，一般用气相吸附法或色谱法进行测定。

二、焦炭的物理力学性能

1.筛分组成：一般用一套具有标准规格和规定孔径的多级晒振动筛将焦炭筛分，然后分别称量各级筛上焦炭和最小筛孔的筛下焦炭质量，算出各级焦炭的质量分数简称焦炭的筛分组成，国际标准允许筛分实验用方孔筛和圆孔筛。

2.耐磨强度和康岁强度：焦炭强度通常用抗碎强度和耐磨强度两个指标来表示。

耐磨强度%100mm1010入鼓焦炭质量的质量出鼓焦炭中粒度小于M抗碎强度%100mm2525入鼓焦炭质量的质量出鼓焦炭中粒度大于M

3.焦炭在转鼓内的运动特征：焦炭在转鼓内要靠提料板才能提升，故转鼓内均设有不同规格的提料板。

三、焦炭的化学组成

1.焦炭的化学组成主要用焦炭工业分析和元素分析数据来加以体现。

2.水分 焦炭的水分是焦炭式样在一定温度下干燥后的失重占干燥前焦样的百分数。水分波动会使焦炭计量不准，并且引起炉矿波动。中国规定冶金焦水分为：>40mm粒度级为3%-5%；>25mm粒度级为3%-7%，含有适量水分，有利于降低高炉炉顶温度。

3.灰分 焦炭试样在规定条件下燃烧后所得的残留物。

4.挥发分和固定碳 挥发分是指焦炭试样在规定条件下隔绝空气加热，并进行水分校正后的损失。

固定碳是煤干馏后残留的固态可燃性质。

5.元素分析 焦炭按碳、氢、氧、氮、硫和磷等元素组成确定其化学成份时成为元素分析。

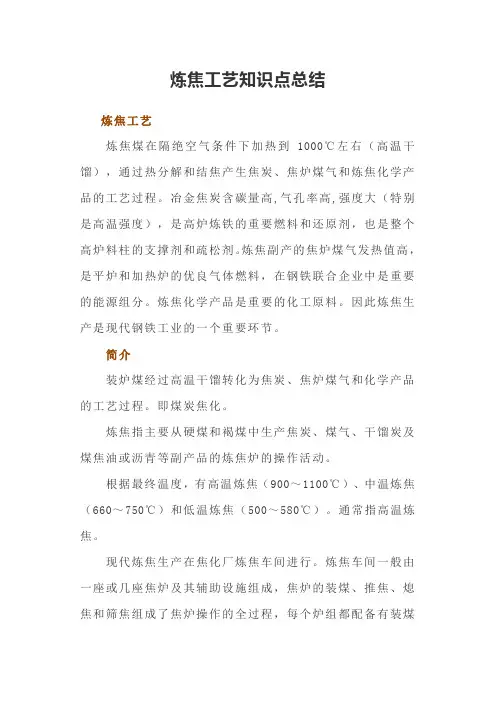

炼焦工艺知识点总结

炼焦工艺

炼焦煤在隔绝空气条件下加热到1000℃左右（高温干馏），通过热分解和结焦产生焦炭、焦炉煤气和炼焦化学产品的工艺过程。冶金焦炭含碳量高,气孔率高,强度大（特别是高温强度），是高炉炼铁的重要燃料和还原剂，也是整个高炉料柱的支撑剂和疏松剂。炼焦副产的焦炉煤气发热值高，是平炉和加热炉的优良气体燃料，在钢铁联合企业中是重要的能源组分。炼焦化学产品是重要的化工原料。因此炼焦生产是现代钢铁工业的一个重要环节。

简介

装炉煤经过高温干馏转化为焦炭、焦炉煤气和化学产品的工艺过程。即煤炭焦化。

炼焦指主要从硬煤和褐煤中生产焦炭、煤气、干馏炭及煤焦油或沥青等副产品的炼焦炉的操作活动。

根据最终温度，有高温炼焦（900～1100℃）、中温炼焦（660～750℃）和低温炼焦（500～580℃）。通常指高温炼焦。

现代炼焦生产在焦化厂炼焦车间进行。炼焦车间一般由一座或几座焦炉及其辅助设施组成，焦炉的装煤、推焦、熄焦和筛焦组成了焦炉操作的全过程，每个炉组都配备有装煤车、推焦车、拦焦机、熄焦车和电机车，一侧还应设有焦台和筛焦站。近来开发的炼焦新工艺还有：配入部分型煤炼焦的配型煤工艺、用捣固法装煤的煤捣固工艺、煤预热工艺等。

（1）

焦炭。

炼焦最重要的产品，大多数国家的焦炭90%以上用于高炉炼铁，其次用于铸造与有色金属冶炼工业，少量用于制取碳化钙、二硫化碳、元素磷等。在钢铁联合企业中，焦粉还用作烧结的燃料。焦炭也可作为制备水煤气的原料制取合成用的原料气。

（2）

煤焦油。

焦化工业的重要产品，其产量约占装炉煤的3%~4%，其组成极为复杂，多数情况下是由煤焦油工业专门进行分离、提纯后加以利用

（3）

煤气和化学产品。

氨的回收率约占装炉煤的0.2%~0.4%,常以硫酸铵、磷酸铵或浓氨水等形试作为最终产品。粗苯回收率约占煤的1%左右。其中苯、甲苯、二甲苯都是有机合成工业的原料。硫及硫氰化合物的回收，不但为了经济效益，也是为了环境保护的需要。经过净化的煤气属中热值煤气，发热量为17500KJ/Nm3左右，每吨煤约产炼焦煤气300~400

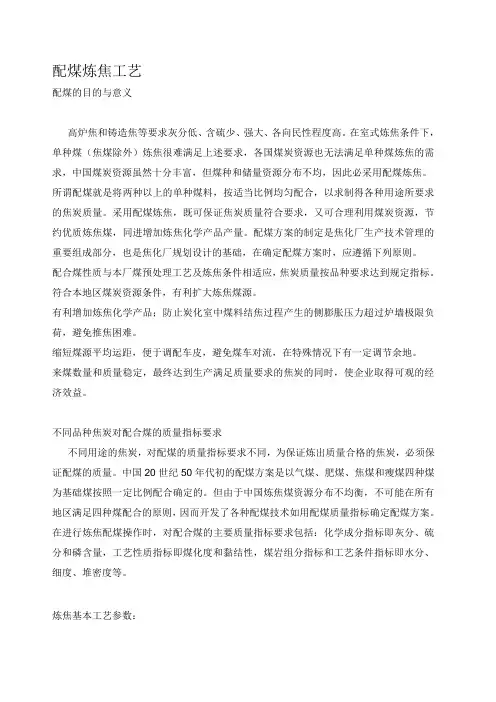

配煤炼焦工艺

配煤的目的与意义

高炉焦和铸造焦等要求灰分低、含硫少、强大、各向民性程度高。在室式炼焦条件下，单种煤（焦煤除外）炼焦很难满足上述要求，各国煤炭资源也无法满足单种煤炼焦的需求，中国煤炭资源虽然十分丰富，但煤种和储量资源分布不均，因此必采用配煤炼焦。

所谓配煤就是将两种以上的单种煤料，按适当比例均匀配合，以求制得各种用途所要求的焦炭质量。采用配煤炼焦，既可保证焦炭质量符合要求，又可合理利用煤炭资源，节约优质炼焦煤，同进增加炼焦化学产品产量。配煤方案的制定是焦化厂生产技术管理的重要组成部分，也是焦化厂规划设计的基础，在确定配煤方案时，应遵循下列原则。

配合煤性质与本厂煤预处理工艺及炼焦条件相适应，焦炭质量按品种要求达到规定指标。

符合本地区煤炭资源条件，有利扩大炼焦煤源。

有利增加炼焦化学产品；防止炭化室中煤料结焦过程产生的侧膨胀压力超过炉墙极限负荷，避免推焦困难。

缩短煤源平均运距，便于调配车皮，避免煤车对流，在特殊情况下有一定调节余地。

来煤数量和质量稳定，最终达到生产满足质量要求的焦炭的同时，使企业取得可观的经济效益。

不同品种焦炭对配合煤的质量指标要求

不同用途的焦炭，对配煤的质量指标要求不同，为保证炼出质量合格的焦炭，必须保证配煤的质量。中国20世纪50年代初的配煤方案是以气煤、肥煤、焦煤和瘦煤四种煤为基础煤按照一定比例配合确定的。但由于中国炼焦煤资源分布不均衡，不可能在所有地区满足四种煤配合的原则，因而开发了各种配煤技术如用配煤质量指标确定配煤方案。在进行炼焦配煤操作时，对配合煤的主要质量指标要求包括：化学成分指标即灰分、硫分和磷含量，工艺性质指标即煤化度和黏结性，煤岩组分指标和工艺条件指标即水分、细度、堆密度等。

炼焦基本工艺参数：

配煤炼焦生产工艺流程由备煤工段来的洗精煤，由输煤栈桥运入煤塔，由煤塔通过摇动给料器将煤装入装煤推焦机的煤箱内，由装煤推焦机按作业计划从机侧送入炭化室内，煤饼在炭化室内经过一个结焦周期在9500C～10500C的高温干馏炼制成焦炭和荒煤气。装煤时产生的烟尘由炉顶上的消烟除尘车经吸尘孔抽出，在车上进行燃烧、洗涤后，尾气放散。炭化室内的焦炭成熟后，用装煤推焦机推出，经拦焦机导入熄焦车内，熄焦车由电机车牵引至熄焦塔内进行喷水熄焦。熄焦后的焦炭卸至焦台上，冷却一定时间后送往筛焦工段。煤在干馏过程中产生的荒煤气汇集到炭化室顶部空间，进入上升管，经桥管进入集气管，700℃左右的荒煤气被桥管和集气管内喷洒的循环氨水冷却至84℃左右。荒煤气中焦油等同时被冷凝下来。煤气和冷凝下来的焦油同氨水一起，经吸煤气管道并经气液分离器分别进入冷鼓工段。

炼焦工艺流程介绍

炼焦生产工艺流程:

现代焦炭生产过程分为洗煤、配煤、炼焦和产品处理等工序。工艺流程图如下：

1.洗煤

◆原煤在炼焦之前，先进行洗选。

◆目的是降低煤中所含的灰分和去除其他杂质。

2.配煤

◆将各种结焦性能不同的煤按一定比例配合炼焦。

◆目的是在保证焦炭质量的前提下，扩大炼焦用煤的使用范围，合理地利用国家资源，并尽可能地多得到一些化工产品。

3.炼焦

◆将配合好的煤装入炼焦炉的炭化室，在隔绝空气的条件下通过两侧燃烧室加热干馏，经过一定时间，最后形成焦炭。

4.炼焦的产品处理

◆将炉内推出的红热焦炭送去熄焦塔熄火，然后进行破碎、筛分、分级、获得不同粒度的焦炭产品，分别送往高炉及烧结等用户。

◆熄焦方法有干法和湿法两种。 湿法熄焦是把红热焦炭运至熄焦塔，用高压水喷淋60～90s。

干法熄焦是将红热的焦炭放入熄焦室内，用惰性气体循环回收焦炭的物理热，时间为2～4h。

◆在炼焦过程中还会产生炼焦煤气及多种化学产品。焦炉煤气是烧结、炼焦、炼铁、炼钢和轧钢生产的主要燃料。

[炼焦设备]焦炉简介

焦炉又称炼焦炉，煤炼焦的设备。是焦化技术中的关键。煤焦化技术的应用已有200多年的历史,其炉子的结构形式经历了许多变化。初期炼焦仿造烧木炭的过程采用成堆干馏。18世纪中期，开始演变成砖砌的半封闭式长窑炉。1763年开始采用全封闭式圆窑即蜂窝炉。成堆干馏和窑炉干馏共同的特点是内部加热，即炭化和燃烧在一起，靠燃烧一部分煤和干馏煤气直接加热其余的煤而干馏成焦。19世纪中期，焦炉技术发生转折性变革，从窑炉发展到外部加热的炭化室炼焦阶段，出现倒焰炉。这种焦炉是将成焦的炭化室和加热的燃烧室用墙隔开，在隔墙上部设有通道，炭化室内煤的干馏气经此通道直接流入燃烧室，与来自燃烧室顶部风道的空气混合，自上而下地流动燃烧，这种炉子已经具备了现代焦炉最基本的特征。19世纪70年代,建成了回收化学产品的焦炉,使炼焦走向生产多种产品的重要阶段。此后不久，1883年建成了利用烟气废热的蓄热式焦炉，至此，焦炉在总体上基本定型。
