水轮发电机组检修作业标准书.docx

水轮发电机检修等级标准及检修项目（讨论稿）1.检修等级划分1.1 A级检修A级检修是指对发电机组进行全面的解体检查和修理，以保持、恢复或提高设备性能。

1.2 B级检修B级检修是指针对机组某些设备存在问题，对机组部分设备进行解体检查和修理。

B级检修可根据机组设备状态评估结果，有针对性地实施部分A 级检修项目或定期滚动检修项目。

1.3 C级检修C级检修是指根据设备的磨损、老化规律，有重点地对机组进行检查、评估、修理、清扫。

C级检修可进行少量零件的更换、设备的消缺、调整、预防性试验等作业以及实施部分A级检修项目或定期滚动检修项目.1.4 D级检修D级检修是指当机组总体运行状况良好，而对主要设备的附属系统和设备进行消缺.D级检修除进行附属系统和设备消缺外，还可根据设备状态的评估结果,安排部分C 级检修项目.1。

5 状态检修状态检修是指根据设备状态监测和故障诊断系统技术提供的设备状态信息，在设备可能发生故障前有目的安排的检修,属于预测性检修。

检修项目和时间的确定取决于对设备状态诊断分析的结果。

2.检修内容2。

1 A级检修标准项目的主要内容：2。

1.1 制造厂要求的项目；2。

1。

2 全面解体、检查、清扫、测量、调整和修理；2。

1.3 定期监测、试验、校验和鉴定;2。

1.4 按规定需要定期更换零部件的项目；2。

1.5 按各项技术监督规定检查项目；2.1.6 消除设备和系统的缺陷和隐患。

2。

2 B级检修标准项目B级检修标准项目是根据设备状态评价及系统的特点和运行状况,有针对性地实施部分A级检修项目和定期滚动检修项目。

2.3 C级检修标准项目的主要内容：a）消除运行中发生的缺陷;b) 重点清扫、检查和处理易损、易磨部件，必要时进行实测和试验；c) 按各项技术监督规定检查项目.2.4 D级检修主要内容是消除设备和系统的缺陷。

D级检修主要内容是消除设备和系统的缺陷。

2。

5 特殊项目特殊项目为标准项目以外的检修项目以及执行反事故措施、节能措施、技改措施等项目；2.6 重大特殊项目重大特殊项目是指技术复杂、工期长、费用高或对系统、设备结构有重大改变的项目。

机组大修质量标准
均匀刷涂一层防锈透明漆。

机组大修质量标准水轮机部分
无泄漏。

机组大修质量标准水轮机部分
机组大修质量标准水轮机部分
机组大修质量标准水轮机部分
(5)清除煤油，清扫油箱，用白布、塑料布将油箱及冷却器盘管盖好; (6)外油槽与主轴同心度应W0.40mm。

机组大修质量标准
机组大修质量标准
机组大修质量标准
发电机部分
机组大修质量标准
机组大修质量标准
发电机部分
机组大修质量标准
发电机部分
机组大修质量标准
发电机部分
机组大修质量标准
发电机部分。

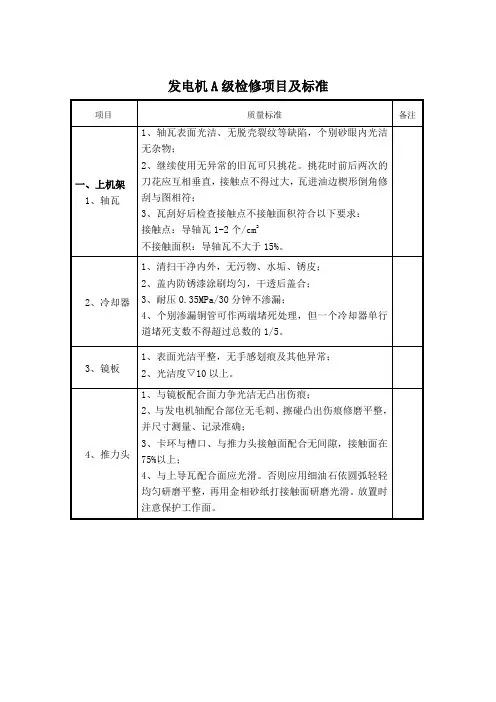

发电机A级检修项目及标准发电机A级检修项目及标准水轮机A级检修项目及标准4 大修作业程序4.1、记录、测量大修前机组各项特性，以便与大修后作比较（机组特性表格见附表一）；4.2机组停机后，办理机组大修工作票，做好各项安全措施；4.3抽尾水至工作点以下，打开蜗壳人孔门及尾水管人孔门；4.4测量大修前导叶端、立面间隙（见附表二），转轮与顶盖、转轮与底环之间迷宫间隙，转轮下环与底环标高，转轮下环与基础环标高（见附表三）。

4.5水导轴承分解：4.5.1拆除水导测温线，油位信号线,油浮子信号器;4.5.2拆除水导上盖、挡油板、水导测温线、挡油桶;4.5.3排除上油箱内的油,在冷却器与轴承体结合部位打上记号;4.5.4拆除冷却器进、排水管,拆除水导冷却器;4.5.5松开水导轴承体与顶盖固定螺栓,在轴承体与顶盖结合处打上记号,将轴承体吊起一定高度,松开转动油盆盖螺栓,并与转动油盆一起打记号,拆下转动油盆盖,松开轴承体上部合缝螺栓,拆下轴承体下部合缝处挡板,并做好记号,松开轴承体下部合缝螺栓,将两块分半轴承体用吊葫芦落在盖板上,并检查主轴与轴瓦的磨损情况;4.5.6将转动油盆内的油排净,松开转动油盆底部固定螺栓,将转动油盆抬起,松开合缝螺栓,并抬走.4.5.7松开固定转动油盆的卡环螺栓,记下卡环与主轴的位置,将分半卡环取下.4.6主轴水封拆除:4.6. 1拆除主轴水封供水管;4.6.2松开主轴水封盒固定螺栓的螺母,松开主轴水封盒合缝螺栓取出水封体和密封活塞,检查活塞的磨损量及水封盒的锈蚀情况;4.7检修密封的拆除:4.7.1拆除检修密封的供气管路;4.7.2松开检修密封压环固定螺栓,用顶丝将压环顶起,将检修密封围带取出,并将压环放回原位,等到发电机轴与水轮机轴分解后吊出;4.8主轴分解:先在基础环一均匀放置三块小楔子板,再松开主轴联接螺栓,将水轮机轴同转轮同时落在基础环的楔子板上;4.9导水机构分解:4.9.1先将水导轴承体落在放有木方的顶盖技持环上并靠在大轴上,固定好以防掉落,将水机室盖板及其支撑拆下取出;4.9.2在导叶连板上按顺序打好编号，取出连板；4.9.3打出控制环推拉杆销子,放好,抽出推拉杆;4.9.4顶盖拆卸与吊装:松开顶盖与座环固定螺栓,拨出顶盖定位销,放好.标记出顶盖与座环的相对位置,待发电机部分拆卸完毕后,吊出水导轴承体和控制环.吊顶盖之前,先在蜗壳内底环与顶盖之间均匀放置三个千斤顶,将顶盖顶起后,再将顶盖连同捐臂、导叶套筒及导叶一起吊出.放置在安装间均布的三个钢支墩上.4.9.5松开导叶端面间隙调整螺栓,取下端盖;4.9.6导叶套筒、导叶对应编号；4.9.7将生铜棒放在导叶上端部用大锤将导叶打出，取下捐臂，取下分半键对应导叶编好号后，成对绑扎放好；4.9.8松开导叶套筒螺栓,拔出套筒定位销,用顶丝将导叶套筒顶起,将套筒拆下顺序放好;4.9.10在顶盖旁每个导叶前站下一个人扶住导叶,吊起顶盖,把导叶取出放倒,再将顶盖落在钢支墩上,将导叶运出室外;4.9.11将水轮机大轴连同转轮整体吊出,放置在安装间,检查转轮气蚀磨损情况,检查轴领、轴瓦的磨损情况及主轴水封抗磨环的磨损情况;4.9.12松开底环固定螺栓,拔出定位销,在底环与座环的对应位置做好标记,将底环吊出;4.10转轮气蚀处理:将水轮机大轴与转轮分解后，吊走水轮机大轴，单独对转轮进行处理。

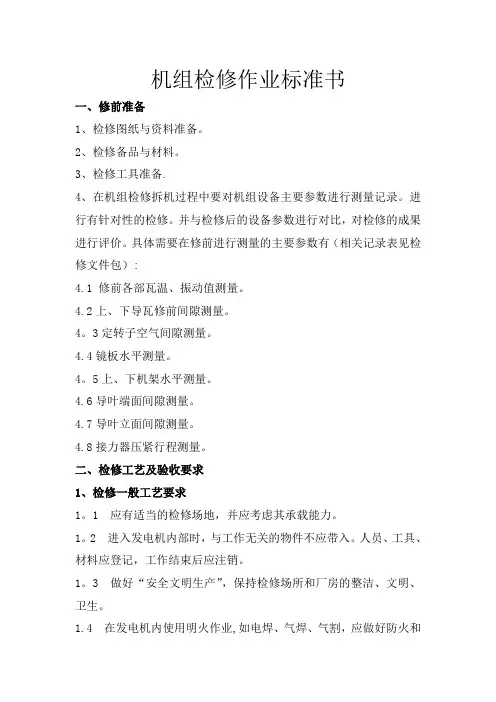

机组检修作业标准书一、修前准备1、检修图纸与资料准备。

2、检修备品与材料。

3、检修工具准备.4、在机组检修拆机过程中要对机组设备主要参数进行测量记录。

进行有针对性的检修。

并与检修后的设备参数进行对比，对检修的成果进行评价。

具体需要在修前进行测量的主要参数有（相关记录表见检修文件包）:4.1 修前各部瓦温、振动值测量。

4.2上、下导瓦修前间隙测量。

4。

3定转子空气间隙测量。

4.4镜板水平测量。

4。

5上、下机架水平测量。

4.6导叶端面间隙测量。

4.7导叶立面间隙测量。

4.8接力器压紧行程测量。

二、检修工艺及验收要求1、检修一般工艺要求1。

1 应有适当的检修场地，并应考虑其承载能力。

1。

2 进入发电机内部时，与工作无关的物件不应带入。

人员、工具、材料应登记，工作结束后应注销。

1。

3 做好“安全文明生产”，保持检修场所和厂房的整洁、文明、卫生。

1.4 在发电机内使用明火作业,如电焊、气焊、气割，应做好防火和防飞溅的措施。

作业完毕应仔细清理焊渣、熔珠,在转动部件上进行电焊时，地线必须可靠地接在转动部件施焊部位上,严禁转子不接地线进行电焊作业。

1.5 部件拆卸前,对有关部件应做好动作试验，各部件动作灵活，拆卸时，应注意各零部件的相对位置和方向做好记号，记录后分解。

1。

6 拆卸机械零部件时先检查各部件接合面标志是否清楚，不明显的应重新作记号标志，并作记录，同一部件拆卸的销钉、螺栓、螺母、垫圈需放在同一箱内或袋内，做好标签注明。

螺栓、螺母要清点数目，妥善保管.1。

7 各部件的组合面、键和键槽、销钉和销钉孔、止口应仔细进行修理,使其光滑，无高点和毛刺。

但不得改变其配合性质。

螺栓和螺孔亦应进行修理.所有组合配合表面在安装前须仔细地清扫干净。

1。

8 设备组合面应光洁无毛刺。

合缝间隙用0。

05mm塞尺检查,不能通过,允许有局部间隙；用0.1mm塞尺检查，深度不应超过组合面宽度的1/3，总长不应超过周长的20％；组合螺栓及销钉周围不应有间隙。

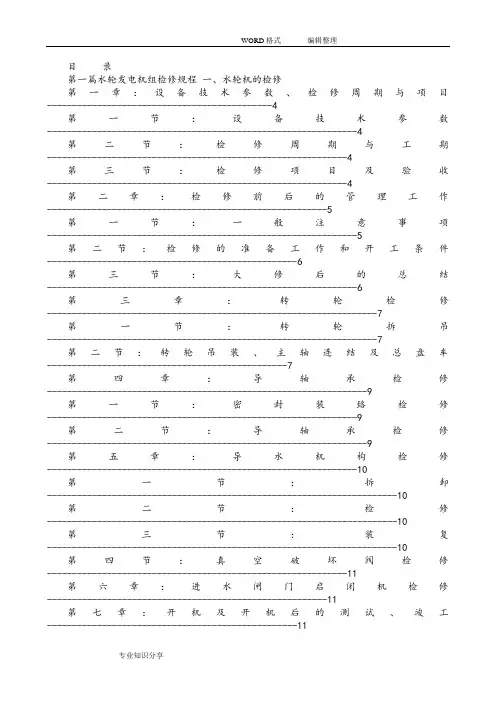

目录第一篇水轮发电机组检修规程一、水轮机的检修第一章：设备技术参数、检修周期与项目---------------------------------------------4第一节：设备技术参数--------------------------------------------------------------4 第二节：检修周期与工期------------------------------------------------------------4第三节：检修项目及验收------------------------------------------------------------4第二章：检修前后的管理工作--------------------------------------------------------5第一节：一般注意事项--------------------------------------------------------------5 第二节：检修的准备工作和开工条件--------------------------------------------------6第三节：大修后的总结--------------------------------------------------------------6 第三章：转轮检修------------------------------------------------------------------7 第一节：转轮拆吊------------------------------------------------------------------7 第二节：转轮吊装、主轴连结及总盘车------------------------------------------------7第四章：导轴承检修----------------------------------------------------------------9 第一节：密封装臵检修--------------------------------------------------------------9 第二节：导轴承检修----------------------------------------------------------------9 第五章：导水机构检修--------------------------------------------------------------10 第一节：拆卸----------------------------------------------------------------------10 第二节：检修----------------------------------------------------------------------10 第三节：装复----------------------------------------------------------------------10 第四节：真空破坏阀检修------------------------------------------------------------11第六章：进水闸门启闭机检修--------------------------------------------------------11第七章：开机及开机后的测试、竣工--------------------------------------------------11二、发电机的检修第一章标准检修项目----------------------------------------------------------------13 第二章发电机的技术规范及运行参数--------------------------------------------------13第三章：检修前的技术测量----------------------------------------------------------14第四章：集电环--------------------------------------------------------------------14 第一节：集电环的拆卸、检查--------------------------------------------------------14第二节：集电环的装复--------------------------------------------------------------14 第五章：上导轴承------------------------------------------------------------------14 第一节：发电机空气间隙测量--------------------------------------------------------14第二节：上导轴承的拆卸------------------------------------------------------------15第三节：上导轴承的检修------------------------------------------------------------15第四节：上导轴承装复--------------------------------------------------------------15 第六章：推力轴承------------------------------------------------------------------16 第一节：推力轴承拆卸--------------------------------------------------------------16 第二节：油冷却器检修--------------------------------------------------------------17 第三节：推力头检修----------------------------------------------------------------17 第四节：镜板的研磨----------------------------------------------------------------17 第五节：推力瓦的检修--------------------------------------------------------------17 第六节：瓦架检修------------------------------------------------------------------17 第七节：推力轴承装复调整----------------------------------------------------------18第八节：推力瓦的受力调整----------------------------------------------------------19第九节：发电机中心固定------------------------------------------------------------20第七章：上机架检修----------------------------------------------------------------20 第一节：拆卸与检修----------------------------------------------------------------20 第二节：装复调整------------------------------------------------------------------20 第八章：下导轴承检修--------------------------------------------------------------20 第一节：拆卸检修------------------------------------------------------------------20 第二节：装复调整------------------------------------------------------------------21 第九章：发电机转子----------------------------------------------------------------21 第一节：转子拆吊------------------------------------------------------------------21 第二节：转子检修------------------------------------------------------------------22 第三节：装复调整------------------------------------------------------------------22 第十章：下机架检修----------------------------------------------------------------22 第一节：拆卸检修------------------------------------------------------------------22 第二节：装复调整------------------------------------------------------------------22 第十一章：定子检修----------------------------------------------------------------23 第十二章：制动闸及其管路检修------------------------------------------------------23第十三章：其他--------------------------------------------------------------------23 第十四章：机组轴线处理------------------------------------------------------------23第一节：发电机轴线测量-------------------------------------------------------------23 第二节：机组总盘车-----------------------------------------------------------------23三、水轮发电机组整体调试及大修总结第一章：机组各轴承加油及试车前的检查----------------------------------------------26第二章：机组整体调试及大修总结----------------------------------------------------26第三章：调试-----------------------------------------------------------------------27第四章：水轮发电机组大修总结-------------------------------------------------------24第二篇变压器检修工艺---------------------------------------------------------------29 第三篇互感器检修工艺---------------------------------------------------------------35第一篇水轮发电机组检修规程一、水轮机的检修第一章水轮机设备技术参数检修周期和项目第一节设备技术参数一、水轮机技术参数1.水轮机设备型号：ZDJP502—LH—200 制造厂家：杭州大路发电设备有限公司2.水轮机最大功率：2100kw 水轮机额定功率: 1707kw3.水轮机最大运行水头：21-24米单机额定流量:17.2立方米/秒4.导水叶最大开度：ａmax=307mm 导水机构高度：BO=800mm5. 导水叶数：16片叶片安放角：ψ=0°6.单机额定水头:11米额定效率：92% 最高效率：92.5%7.飞逸转速：430转/分吸出高度：≤+3.5m8.最小水头:7米转轮直径：2000毫米（Z=5）9.主轴直径：300mm 混凝土蜗壳包角：180° 10.ZDJP502—LH —200为轴流式水轮机，立轴 11.法兰面至水导中心线距离：1530mm12.水头：最高水头：14米设计水头：11米最低水头：7米二、电站有关技术参数1.上游水位：设计洪水位：97.5米正常挡水位：97.52.下游水位：正常水位：85.5米最低水位：85.0米3.电站多年平均流量：11.95立方米／秒设计水头：12.5米4.电站引水总量：34.4立方米／秒5.装机容量：2×1600KW 设计年发电量：951万度三、调速器技术参数型号：YWT—3000A 工作电源：交流220V、直流220V；自动切换。

XXX发电XXXXX年X号水轮发电机组C级检修方案任务书XXXX年XX月目录1、1号发电机组C级检修目标12、1号发电机组C级检修组织机构13、1号发电机组C级检修施工平安措施34、1号发电机组C级检修工程75、1号发电机组C级检修修前的准备工作106、1号发电机组C级检修质量监视验收方法107、1号发电机组C级检修进度控制108、1号发电机组C级检修考前须知及相关规定11XXX年XX#机组C级检修任务书一、XX号发电机组C级检修目标1、保证XX号发电机组的XX、稳定、平安、经济运行，延长发电机组的使用寿命。

2、保证XX号发电机组在给定的检修期间内完成所有预定的检修工程。

3、保证检修后XX号发变组全年不发生非方案停运或障碍。

4、确保修后发变组保护动作正确率到达100%。

5、消除发现的XX号发变组所有设备缺陷。

二、XX号发电机组C级检修组织机构公司在安生部设立检修工作指挥部，负责全面协调组织完成检修工作任务。

指挥长：XXX。

副指挥长：XXX。

成员：XXX 、XXX、XXX。

指挥部职责：负责组织、安排、布置和协调检修工作，制订1号发电机组C级检修方案任务书，并按方案任务书组织工作，及时协调解决检修过程中的问题，监视检查检修的施工平安、工艺、质量、进度等，验收和评价检修结果。

指挥部下设五个工作组：1、技术组组长：XXX。

成员：XXX、XXX、XXX。

职责：负责筹备检修事宜，向调度部门申请检修方案，拟订检修方案任务书，按经批准的检修方案任务书组织完成检修工作，及时研究解决检修过程中出现的问题，制定解决问题的技术措施方案，审定平安组制定的平安措施，联系外协单位，商谈合同协议，控制检修质量、工期和本钱，验收检修结果，对检修工作负总责。

2、质量组组长：XXX。

成员：XXX、XXX、XXXX。

职责：监视检查各个工作面上各道工序的操作工艺、施工质量和进度情况，分段验收检修质量，对检修工作质量负责。

3、平安组组长：XXX。

xxxx公司#2水轮发电机组A级检修标准化作业指导书XXXX公司机电检修安装工程公司马岩洞水电站二号水轮发电机组A级检修项目部二○一三年九月三十日编写人员批准：xxxx审核：xxxx编写：xxxxxxxx目录第一部分机械设备检修作业指导书 (5)2号发电机A级检修修前试验作业指导书 (5)2号水轮机机械检修作业指导书 (14)2号发电机转子吊出、回装作业指导书 (25)2号技术供水系统检修作业指导书 (35)2号机调速系统大修作业指导书 (44)2号机油压装置大修作业指导书 (54)2号机漏油装置大修作业指导书 (64)2号机蝶阀大修作业指导书 (71)2号蝶阀密封更换作业指导书 (81)2号发电机A级检修作业指导书 (88)第二部分电气设备检修作业指导书 (100)2号发电机大修修前电气试验作业指导书 (100)2号发电机大修作业指导书 (108)2号发变组保护及102开关控制回路大修作业指导书 (118)2号发电机组测量系统大修作业指导书 (127)2号机调速系统大修作业指导书 (136)2号机组监控系统大修作业指导书 (147)2号发电机励磁系统大修作业指导书 (156)2号机蝶阀控制系统大修作业指导书 (165)油压装置油泵、漏油泵、蝶阀油泵电机大修作业指导书 (175)第一部分机械设备检修作业指导书2号发电机A级检修修前试验作业指导书一、目的1. 保证发电机检修符合检修工艺质量标准和文明生产管理标准。

2. 为所有参加本项目的工作人员、质检人员确定必须遵循的质量保证程序。

二、适用范围适用于马岩洞电站2号发电机的检修工作。

三、组织措施（一）本次2号水轮发电机组A级检修实行项目总承包制，项目部负责组织、施工及检修安全工作，甲方负责项目编制、技术标准、修后验收工作。

（二）各级人员责任1.项目经理负责按照甲方下达的检修项目、技术要求、作业指导书及质量技术要求，组织检修人员在检修工期内高效、优质、安全的完成机组检修工作。

目录第一篇水轮发电机组检修规程一、水轮机的检修第一章：设备技术参数、检修周期与项目---------------------------------------------4 第一节：设备技术参数--------------------------------------------------------------4第二节：检修周期与工期------------------------------------------------------------4第三节：检修项目及验收------------------------------------------------------------4第二章：检修前后的管理工作--------------------------------------------------------5第一节：一般注意事项--------------------------------------------------------------5第二节：检修的准备工作和开工条件--------------------------------------------------6 第三节：大修后的总结--------------------------------------------------------------6第三章：转轮检修------------------------------------------------------------------7第一节：转轮拆吊------------------------------------------------------------------7第二节：转轮吊装、主轴连结及总盘车------------------------------------------------7 第四章：导轴承检修----------------------------------------------------------------9第一节：密封装臵检修--------------------------------------------------------------9第二节：导轴承检修----------------------------------------------------------------9第五章：导水机构检修--------------------------------------------------------------10第一节：拆卸----------------------------------------------------------------------10第二节：检修----------------------------------------------------------------------10第三节：装复----------------------------------------------------------------------10第四节：真空破坏阀检修------------------------------------------------------------11第六章：进水闸门启闭机检修--------------------------------------------------------11 第七章：开机及开机后的测试、竣工--------------------------------------------------11 二、发电机的检修第一章标准检修项目----------------------------------------------------------------13第二章发电机的技术规范及运行参数--------------------------------------------------13 第三章：检修前的技术测量----------------------------------------------------------14第四章：集电环--------------------------------------------------------------------14第一节：集电环的拆卸、检查--------------------------------------------------------14 第二节：集电环的装复--------------------------------------------------------------14第五章：上导轴承------------------------------------------------------------------14第一节：发电机空气间隙测量--------------------------------------------------------14 第二节：上导轴承的拆卸------------------------------------------------------------15第三节：上导轴承的检修------------------------------------------------------------15第四节：上导轴承装复--------------------------------------------------------------15第六章：推力轴承------------------------------------------------------------------16第一节：推力轴承拆卸--------------------------------------------------------------16第二节：油冷却器检修--------------------------------------------------------------17第三节：推力头检修----------------------------------------------------------------17第四节：镜板的研磨----------------------------------------------------------------17第五节：推力瓦的检修--------------------------------------------------------------17第六节：瓦架检修------------------------------------------------------------------17第七节：推力轴承装复调整----------------------------------------------------------18第八节：推力瓦的受力调整----------------------------------------------------------19第九节：发电机中心固定------------------------------------------------------------20第七章：上机架检修----------------------------------------------------------------20第一节：拆卸与检修----------------------------------------------------------------20第二节：装复调整------------------------------------------------------------------20第八章：下导轴承检修--------------------------------------------------------------20第一节：拆卸检修------------------------------------------------------------------20第二节：装复调整------------------------------------------------------------------21第九章：发电机转子----------------------------------------------------------------21第一节：转子拆吊------------------------------------------------------------------21第二节：转子检修------------------------------------------------------------------22第三节：装复调整------------------------------------------------------------------22第十章：下机架检修----------------------------------------------------------------22第一节：拆卸检修------------------------------------------------------------------22第二节：装复调整------------------------------------------------------------------22第十一章：定子检修----------------------------------------------------------------23第十二章：制动闸及其管路检修------------------------------------------------------23第十三章：其他--------------------------------------------------------------------23第十四章：机组轴线处理------------------------------------------------------------23第一节：发电机轴线测量-------------------------------------------------------------23第二节：机组总盘车-----------------------------------------------------------------23三、水轮发电机组整体调试及大修总结第一章：机组各轴承加油及试车前的检查----------------------------------------------26第二章：机组整体调试及大修总结----------------------------------------------------26第三章：调试-----------------------------------------------------------------------27第四章：水轮发电机组大修总结-------------------------------------------------------24第二篇变压器检修工艺---------------------------------------------------------------29第三篇互感器检修工艺---------------------------------------------------------------35第一篇水轮发电机组检修规程一、水轮机的检修第一章水轮机设备技术参数检修周期和项目第一节设备技术参数一、水轮机技术参数1.水轮机设备型号：ZDJP502—LH—200 制造厂家：杭州大路发电设备有限公司2.水轮机最大功率：2100kw 水轮机额定功率: 1707kw3.水轮机最大运行水头：21-24米单机额定流量:17.2立方米/秒4.导水叶最大开度：ａmax=307mm 导水机构高度：BO=800mm5. 导水叶数：16片叶片安放角：ψ=0°6.单机额定水头:11米额定效率：92% 最高效率：92.5%7.飞逸转速：430转/分吸出高度：≤+3.5m8.最小水头:7米转轮直径：2000毫米（Z=5）9.主轴直径：300mm 混凝土蜗壳包角：180°10.ZDJP502—LH—200为轴流式水轮机，立轴11.法兰面至水导中心线距离：1530mm12.水头：最高水头：14米设计水头：11米最低水头：7米二、电站有关技术参数1.上游水位：设计洪水位：97.5米正常挡水位：97.52.下游水位：正常水位：85.5米最低水位：85.0米3.电站多年平均流量：11.95立方米／秒设计水头：12.5米4.电站引水总量：34.4立方米／秒5.装机容量：2×1600KW 设计年发电量：951万度三、调速器技术参数型号：YWT—3000A 工作电源：交流220V、直流220V；自动切换。
